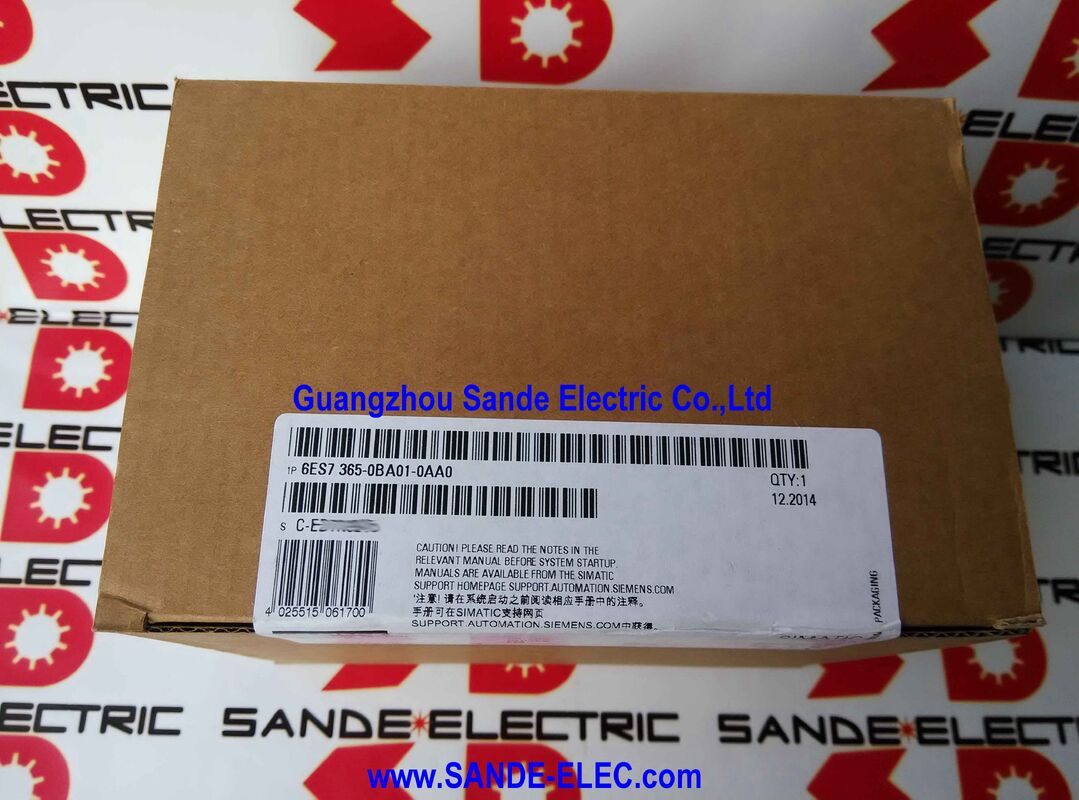

โมดูลอินเตอร์เฟซ 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

ซีเมนส์ 6ES7365-0BA01-0AA0 ∙ SIMATIC S7-300 IM 365 ∙ คู่โมดูลอินเตอร์เฟสเรคขยาย ขนาด 1 เมตร สายเชื่อม ไม่มี K-Bus แหล่งไฟ 1.2A ขนาด 40×125×120 มม

ภาพรวม

รายการโรงงาน Siemens 6ES7365-0BA01-0AA0คือ IM 365 หน่วยอินเตอร์เฟสคู่ที่ทําให้ระบบ SIMATIC S7-300 เติบโตเกินขีดจํากัดของ single-rackและโมดูลการสื่อสารข้างเคียงกับ CPU และปั๊มพลังงาน.

เมื่อเครื่องจักรหรือกระบวนการต้องการจุด I/O หรือโมดูลฟังก์ชันเพิ่มเติมมากกว่าที่ราคเดียวให้ บริการ IM 365 ทําสะพานช่องว่างหนึ่งใน rack การขยาย ?? กลายเป็นเส้นทางข้อมูลระหว่างสอง racks, ที่มีประสิทธิภาพการขยายตําแหน่งโมดูลที่มีอยู่ของ PLC

การส่งคู่เป็นหนึ่งในการปรับปรุงวิศวกรรมปฏิบัติของ IM 365

แทนที่จะสั่งโมดูลอินเตอร์เฟซที่แยกกันสองตัวและแหล่งที่มาของสายเชื่อมต่อ 6ES7365-0BA01-0AA0 ส่งเป็นชุดที่ตรงกับโรงงาน: โมดูล IM 365 ส่ง (สําหรับ rack 0),โมดูลรับ IM 365 (สําหรับ rack 1), และสายไฟฟ้า 1 เมตรที่เชื่อมต่อกันอย่างถาวร โมดูลถูกทดสอบในโรงงานเป็นคู่และการใช้งานเป็นเพียงแค่เรื่องของการติดตั้งโมดูลหนึ่งในแต่ละ rack.

ความยาวของสายไฟคือ 1m ′′ ซึ่งหมายความว่าสองรากต้องติดตั้งภายใน 1m ของกันและกัน, โดยทั่วไปในตู้เดียวกันหรือบนส่วน DIN รีลติดกัน

ข้อจํากัดหลัก

ไม่มี K-Bus Routing ข้อจํากัดการออกแบบที่สําคัญ

ลักษณะทางเทคนิคที่สําคัญที่สุดของ IM 365 คือลักษณะที่ขาด: มันไม่ได้นํารถสื่อสารของ S7-300 (K-Bus หรือ C-Bus) ไปยังราคขยาย

นี่ไม่ใช่การละเว้น ครับ มันเป็นการเลือกทางสถาปัตยกรรมที่ตั้งใจ ที่กําหนดว่า IM 365 อยู่ในระดับความกว้างของ S7-300

บัสสื่อสาร (K-Bus) คือช่องทางที่โมดูล S7-300 หน่วยงาน (FM) และพอร์เซอร์สื่อสาร (CP) คุยตรงกับ CPU

ตัวอย่างเช่น โมดูลควบคุม PID SIMATIC FM 355 แลกเปลี่ยนข้อมูลกับ CPU ผ่าน K-Bus; โมดูลตั้งตําแหน่ง FM 351 ทําเช่นเดียวกัน

โมดูลเหล่านี้จําเป็นต้องใช้ K-Bus ในการทํางาน เมื่อพวกเขาถูกติดตั้งในราคที่เชื่อมต่อด้วย IM 365และพวกเขาไม่สามารถสื่อสารกับ CPU ทําให้การติดตั้งของพวกเขาใน rack การขยายเป็นไปไม่ได้.

โมดูลอินเตอร์เฟซสํารอง │ คู่ IM 360/361 (ส่ง: 6ES7360-3AA01-0AB0, รับ:6ES7361-3CA01-0AB0) ✓ ทําการนํา K-Bus ไปยังราคขยายและอนุญาตให้ติดตั้ง FM และ CP ในราคขยาย.

ข้อเสียคือ คู่ 360/361 ราคาแพงและใหญ่กว่า และสายไฟไม่ติดตั้งอย่างถาวร

สําหรับความต้องการการขยายส่วนใหญ่ของ S7-300 ∙ การเพิ่มโมดูลการเข้าและการออกดิจิตอลมากขึ้น โมดูลแบบแอนาล็อกมากขึ้น ความจุมากกว่าสําหรับโมดูลสัญญาณมาตรฐาน ∙ การง่ายของ IM 365อาร์คิทคัตราราคาถูกพอสมควร.

งบประมาณพลังงาน 1.2A รวม 0.8A ต่อเรค

IM 365 ให้พลังงานให้กับบัสโมดูลของราคขยาย โดยใช้ไฟฟ้าจากราคกลางผ่านอินเตอร์เฟส

ความแรงกระแสทั้งหมดที่สามารถใช้ได้ผ่าน IM 365 คือ 1.2A ในแรงกระแสไฟฟ้าด้านหลังของพื้นที่ที่ไม่เกิน 0.8A สามารถบริโภคโดยโมดูลในราคแต่ละตัวงบประมาณพลังงานนี้จํากัดจํานวนและประเภทของโมดูลที่สามารถติดตั้งใน rack การขยาย.

โมดูลสัญญาณดิจิทัล S7-300 มาตรฐานส่วนใหญ่ใช้ 80-110mA จากปั๊มไฟ 5 วอลต์ด้านหลังรากขยายที่มีโมดูลเข้าหรือออกดิจิตอล 16 ช่องมาตรฐาน 8 ช่อง จะใช้ได้ประมาณ 640 880mA ณ ขั้นสูงสุดของสิ่งที่ IM 365 สามารถให้บริการ.

สําหรับโมดูลที่มีกระแสไฟฟ้าสูงกว่า (โมดูลแบบแอนาล็อกบางส่วนหรือโมดูลฟังก์ชันพิเศษที่ใช้กระแสไฟฟ้าสูงกว่า) กระแสไฟฟ้าด้านหลังของราคขยายไฟฟ้าต้องรวมและตรวจสอบกับค่า 0.8A ขีดจํากัด ก่อนการจัดตั้ง.

เมื่องบประมาณพลังงานของ rack ขยายตัวเข้าใกล้กับขีดจํากัดของ IM 365 วิศวกรควรพิจารณาการจํากัดจํานวนโมดูลการแยกสถานีออกเป็นสองรากขนาดเล็ก (ไม่เป็นไปได้กับ IM 365 ที่รองรับเพียงรากขยายเดียว), หรือปรับปรุงเป็นโหลดพลังงานแยกในราคขยาย

ตัวเลือก IM 360/361 เมื่อ IM 365 ไม่เพียงพอ

การจํากัดของ IM 365 กับรากขยายเดียว และการยกเว้นการนําทาง K-Bus เป็นปัจจัยที่กําหนดว่า IM 365 หรือ IM 360/361 เป็นทางเลือกที่ถูกต้องสําหรับการใช้งานที่ได้รับการกําหนด

กรอบการตัดสินใจที่ง่าย:

การใช้IM 365เมื่อ: จําเป็นต้องใช้ Rack ขยายขนาดเดียว หน่วยทั้งหมดใน Rack ขยายขนาดเป็นหน่วยสัญญาณมาตรฐาน (ไม่มี FMs หรือ CPs) และความจุกระแสปัจจุบันที่รวมกันใน Backplane อยู่ภายใน 0.8A ต่อ Rack.

การใช้IM 360/361เมื่อ: จําเป็นต้องมีเร็กขยายมากกว่าหนึ่ง (IM 360/361 รองรับเร็กขยายสูงสุดถึงสามเร็ก) หน่วยงานฟังก์ชันหรือโปรเซสเซอร์สื่อสารต้องติดตั้งในเร็กขยายหรือความต้องการในปัจจุบันของ Backplane กว่าความสามารถในการให้อาหารของ IM 365.

การออกแบบ IM 365 ที่มีคู่เดียว, แร็คเดียว, ไม่มี K-Bus ถูกตรงกับการใช้งานขยาย I/O ง่ายๆ ̇ ซึ่งเป็นส่วนใหญ่ของความต้องการการขยาย S7-300

สําหรับการใช้งานเหล่านี้ มันให้ทุกอย่างที่ต้องการ ในราคาต่ําและการติดตั้งที่ง่ายกว่าการแก้ไข IM 360/361 ครบวงจร

FAQ

Q1: CPU S7-300 เดียวสามารถใช้คู่ IM 365 และคู่ IM 360/361 ได้ในเวลาเดียวกัน?

ไม่. CPU S7-300 รองรับการตั้งค่าอินเตอร์เฟซขยายหนึ่งตัว (IM 365) หรือคู่ IM 365 หนึ่งตัว (rack ขยายหนึ่งตัว) หรือโมดูลส่ง IM 360/361 หนึ่งตัวที่มีโมดูลรับ IM 361 มากถึงสามตัวประเภทอินเตอร์เฟซเหล่านี้ไม่สามารถผสมผสานกันในสถานี S7-300 เดียว.

การเลือกระหว่างทั้งสองต้องถูกทําระหว่างการออกแบบระบบ และการตั้งค่าฮาร์ดแวร์ใน HW Config ของ STEP 7 ต้องสะท้อนประเภทอินเตอร์เฟซที่ติดตั้งจริง

Q2: จํานวนโมดูลสัญญาณสูงสุดที่สามารถติดตั้งในราคขยาย IM 365 คือเท่าไหร่?

รากขยายสามารถรองรับโมดูลสัญญาณสูงสุด 8 หน่วย (สูงสุดเท่ารากกลาง) โดยต้องมีงบประมาณปัจจุบันของ 0.8A สําหรับรากขยาย

จํานวนโมดูลจริงขึ้นอยู่กับการบริโภคปัจจุบันของโมดูลที่ติดตั้งแต่ละโมดูล ราคของโมดูล I/O ดิจิตอล 16 ช่องมาตรฐาน 8 ช่องมักอยู่ในงบประมาณรีคของโมดูลที่มีการบริโภคกระแสไฟฟ้าที่สูงกว่า สามารถจํากัดให้มีตําแหน่งน้อยกว่า.

เครื่องมือการตั้งค่าฮาร์ดแวร์ STEP 7 จะแจ้งความผิดพลาดในการตั้งค่า หากปัจจุบันทั้งหมดเกินปริมาณที่ใช้ได้

คําถามที่ 3: สายเชื่อมต่อติดต่ออย่างถาวร เกิดอะไรขึ้นถ้าสายเสียหาย?

สายเชื่อม 1m ไม่สามารถเปลี่ยนได้ในสนาม ครับ มันเป็นส่วนที่สําคัญของคู่โมดูล IM 365 หากสายเชื่อมเสียหาย (ตัด, พัง, หรือเชื่อมเสียหาย)คู่ IM 365 ทั้งหมดต้องเปลี่ยน.

นี่คือข้อพิจารณาด้านการบํารุงรักษา เมื่อวางแผนเส้นทางสายเคเบิลระหว่างราค: สายเคเบิลควรถูกนําผ่านท่อสายเคเบิลที่ป้องกันมันจากความเสียหายทางกลมีวงจรการใช้งานที่เพียงพอที่จะทําให้ racks สามารถดึงไปข้างหน้าเพื่อการบํารุงรักษาโดยไม่ต้องเครียดสายไฟ.

Q4: รากขยาย IM 365 สามารถเป็นราก S7-300 แบบที่แตกต่างกันได้หรือไม่ (ตัวอย่างเช่น รีลความยาวที่แตกต่างกัน)?

รากขยายสามารถเป็นรางติดตั้งแบบมาตรฐาน S7-300 ใดก็ได้ รวมถึงรางที่มีความยาวที่แตกต่างจากรางกลางโมดูลรับ IM 365 ติดตั้งในสล็อตด้านซ้ายสุดของรังการติดตั้ง rack ขยาย, และสล็อตที่เหลือมีให้ใช้สําหรับโมดูลสัญญาณ

ราคขยายต้องการโมดูลพลังงานส่วนตัว S7-300 (ซีรีส์ PS 307) หากโมดูลในราคขยายใช้พลังงานจากสายไฟฟ้า2A พลังงานที่ให้ผ่านการเชื่อมต่อ IM 365 อาจเพียงพอสําหรับความต้องการพลังงานของ Backplane โดยไม่มี PS ที่แยกตัวใน Rack ขยาย, ขึ้นอยู่กับการผสมโมดูล

Q5: การขยาย IM 365 มีผลต่อเวลาสแกน S7-300 และมีข้อจํากัดการทํางานใด ๆ สําหรับโมดูลในราคขยายหรือไม่?

การเพิ่ม rack การขยายผ่าน IM 365 เพิ่มจํานวนเล็ก ๆ น้อย ๆ ไปยังวัฏจักรสแกน CPU - CPU ต้องรวม I / O ที่ขยายในแต่ละการสแกนเวลาจักรยานเพิ่มเติมนี้มักจะไม่สําคัญสําหรับการใช้งานแบบมาตรฐาน.

ข้อจํากัดทางการทํางานคือข้อจํากัด K-Bus:FMs (โมดูลฟังก์ชัน) และ CPs (โปรเซสเซอร์การสื่อสาร) ที่ต้องการการสื่อสาร K-Bus กับ CPU ไม่สามารถติดตั้งใน rack การขยาย IM 365 และจะไม่ทํางานอย่างถูกต้องในนั้น.

โมดูลสัญญาณดิจิตอลและแอนาล็อกมาตรฐาน (SM 321/322/323/331/332/334 ซีรีส์) ไม่มีข้อจํากัดดังกล่าวและทํางานปกติในราคขยาย
