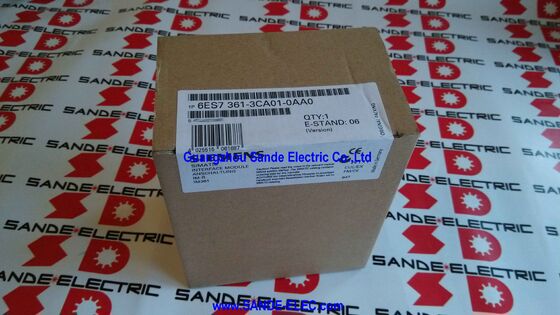

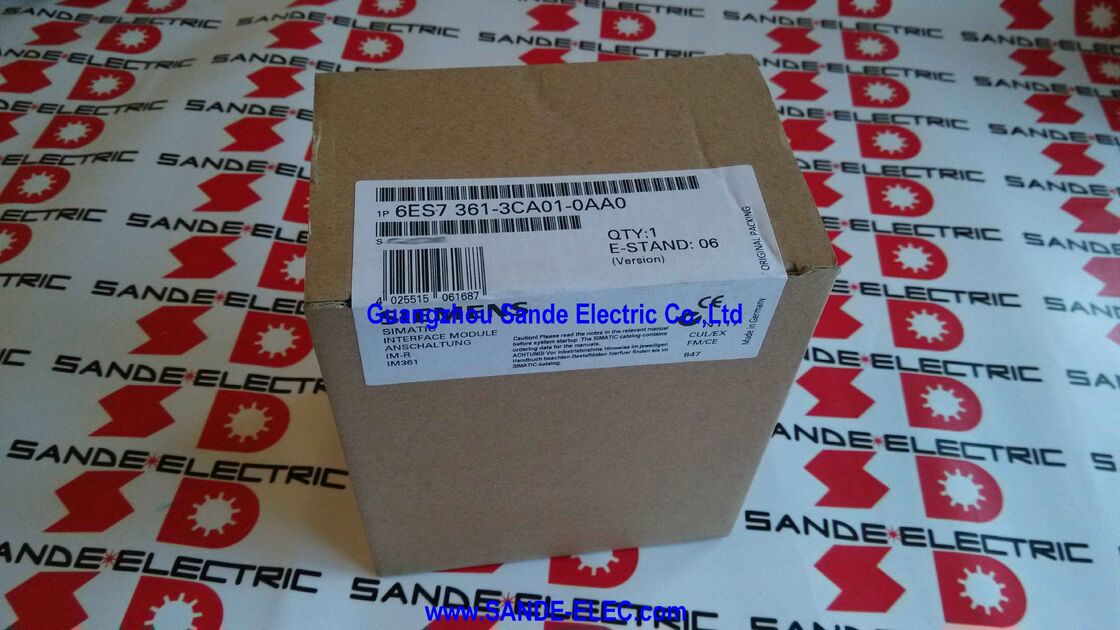

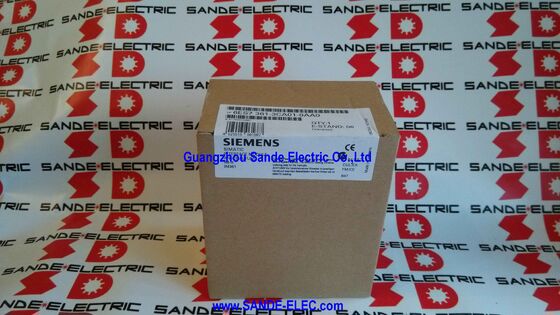

โมดูล SIMATIC INTERFACE 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

Siemens 6ES7361-3CA01-0AA0 | SIMATIC S7-300 IM 361 — โมดูลอินเทอร์เฟซรับของแร็คขยาย, 24VDC, K-Bus Pass-Through, 0.8A Backplane, สายเคเบิลสูงสุด 10 ม.

ภาพรวม

The Siemens 6ES7361-3CA01-0AA0 คือ IM 361 — โมดูลอินเทอร์เฟซรับที่ติดตั้งในแร็คขยาย S7-300 เพื่อเชื่อมต่อที่สร้างโดย IM 360 ในแร็คกลาง การกำหนดค่า S7-300 แบบหลายแร็คที่สร้างขึ้นรอบคู่ IM 360/361 แต่ละชุดต้องมีอย่างน้อยหนึ่งโมดูลนี้: IM 361 หนึ่งตัวต่อแร็คขยาย รับข้อมูลที่ส่งจาก IM 360 ของแร็คกลาง และทำให้บัสแบ็คเพลน S7-300 — รวมถึง K-Bus ที่สำคัญ — พร้อมใช้งานสำหรับโมดูลทั้งหมดที่ติดตั้งในแร็คขยาย

ความสามารถของ K-Bus คือสิ่งที่แยกคู่ IM 360/361 ออกจากคู่ IM 365 ที่เรียบง่ายกว่า IM 365 เชื่อมต่อแร็คขยายหนึ่งตัวกับแร็คกลาง แต่จงใจไม่ส่ง K-Bus — ซึ่งหมายความว่าโมดูลฟังก์ชัน (FM) และโปรเซสเซอร์การสื่อสารบางตัวที่สื่อสารกับ CPU ผ่าน K-Bus จะไม่สามารถติดตั้งในแร็คขยาย IM 365 ได้

ในทางตรงกันข้าม IM 361 จะส่ง K-Bus เต็มรูปแบบไปยังแร็คของตน ทำให้โมดูลที่ติดตั้งทั้งหมด — รวมถึง FM สำหรับการควบคุมตำแหน่ง, การควบคุม PID, การนับ และการควบคุมลูกเบี้ยว — สามารถเข้าถึงบัสการสื่อสารของ CPU ได้อย่างสมบูรณ์ สำหรับสถาปนิกของระบบที่ต้องการกระจายโมดูลฟังก์ชันไปทั่วหลายแร็ค IM 361 คือเส้นทางเดียว

ข้อมูลจำเพาะหลัก

สถาปัตยกรรมสามแร็ค — IM 360 + หน่วย IM 361 สามหน่วย

สถาปัตยกรรม S7-300 แบบหลายแร็คพร้อม IM 360/361 รองรับสูงสุดสี่แร็ค — หนึ่งแร็คกลาง (แร็ค 0, พร้อม IM 360) และสูงสุดสามแร็คขยาย (แร็ค 1, 2 และ 3, แต่ละแร็คมี IM 361 หนึ่งตัว)

สายเคเบิลเชื่อมต่อ (6ES7368-3BB01-0AA0 หรือเทียบเท่า, ขายแยกต่างหาก) เชื่อมต่อ IM 360 กับ IM 361 ตัวแรก และหากต้องการแร็คขยายที่สองและสาม หน่วย IM 361 จะเชื่อมต่อแบบลูกโซ่จากหน่วยก่อนหน้า — IM 361 แต่ละตัวรับข้อมูลที่เข้ามาจากโมดูลต้นน้ำ และส่งต่อไปยัง IM 361 ปลายน้ำในแร็คถัดไป ขณะเดียวกันก็ป้อนข้อมูลให้กับแบ็คเพลนของแร็คขยายในพื้นที่

ระยะห่างสายเคเบิลสูงสุด 10 เมตรระหว่างโมดูลอินเทอร์เฟซกำหนดการแยกทางกายภาพระหว่างแร็ค ในเครื่องจักรกลขนาดใหญ่ที่มีตู้หลักและตู้ย่อยหนึ่งหรือสองตู้ โดยแต่ละตู้มีแร็ค S7-300 หนึ่งตัว ข้อจำกัด 10 เมตรช่วยให้แร็คสามารถกระจายไปทั่วพื้นที่เครื่องจักรที่มีขนาดเหมาะสม

สำหรับการแยกทางกายภาพที่ใหญ่ขึ้น — เมื่อคอนโทรลเลอร์ต้องเข้าถึงแผงควบคุมระยะไกลที่อยู่ห่างออกไปเกิน 10 เมตร — PROFIBUS DP หรือ PROFINET distributed I/O (ET 200M, ET 200SP) เป็นโซลูชันที่เหมาะสมกว่าการขยายโมดูลอินเทอร์เฟซแบบหลายแร็ค

แหล่งจ่ายไฟภายนอก 24V DC — ไม่ขึ้นกับสายเคเบิลเชื่อมต่อ

IM 361 ต้องการแหล่งจ่ายไฟ 24V DC ของตัวเอง ซึ่งเชื่อมต่อโดยตรงกับขั้วต่อไฟในแร็คขยาย — ไม่ได้มาจากหรือผ่านสายเคเบิลเชื่อมต่อจาก IM 360 ของแร็คกลาง

ความเป็นอิสระนี้มีข้อได้เปรียบในทางปฏิบัติ: แหล่งจ่ายไฟของแร็คขยายแต่ละตัวสามารถควบคุมได้อย่างอิสระ และแร็คขยายสามารถปิดเครื่องเพื่อบำรุงรักษา (เปลี่ยนโมดูล, เพิ่มการเดินสาย) ในขณะที่แร็คกลางพร้อม CPU ยังคงทำงานได้หากแอปพลิเคชันอนุญาต

แหล่งจ่ายไฟ 24V DC ไปยัง IM 361 ยังเป็นแหล่งจ่ายไฟบัสแบ็คเพลนสำหรับโมดูลที่ติดตั้งในแร็คขยาย — ข้อจำกัดกระแสไฟแบ็คเพลน 0.8A ของ IM 361 คือกระแสไฟทั้งหมดที่มีให้สำหรับโมดูลทั้งหมดในแร็คขยายนั้นรวมกัน ในแร็คของโมดูลสัญญาณดิจิทัล นี่แทบจะไม่ใช่ข้อจำกัด

ในแร็คที่มีโมดูลฟังก์ชันพิเศษที่ใช้กระแสไฟสูง ควรตรวจสอบงบประมาณกระแสไฟแบ็คเพลนกับผลรวมของการใช้กระแสไฟของโมดูลทั้งหมดที่ติดตั้ง

ไฟแสดงสถานะและไฟแสดงข้อผิดพลาด

IM 361 มีตัวบ่งชี้สถานะสองตัวที่ด้านหน้า:

ไฟ SF (System Fault — สีแดง): สว่างขึ้นเมื่อสายเคเบิลเชื่อมต่อจากโมดูลต้นน้ำ (IM 360 หรือ IM 361 ก่อนหน้า) ขาดหายไป, เมื่อโมดูลต้นน้ำปิดเครื่อง, หรือเมื่อ CPU อยู่ในสถานะ POWER OFF

สถานะของไฟ SF สะท้อนสถานะการเชื่อมต่อกับโมดูลต้นน้ำโดยตรง — ไฟ SF สว่างหมายความว่าแร็คขยายได้สูญเสียการเชื่อมต่อกับ CPU

ไฟ 5VDC (สีเขียว): บ่งชี้ว่าแหล่งจ่ายไฟลอจิกภายใน 5V สำหรับบัสแบ็คเพลน S7-300 มีอยู่และอยู่ในข้อกำหนดในแร็คขยาย ไฟนี้ยืนยันว่าแบ็คเพลนมีไฟและพร้อมที่จะจ่ายไฟให้กับโมดูลที่ติดตั้งในแร็คขยาย

คำถามที่พบบ่อย

Q1: CPU S7-300 เดียวกันสามารถใช้ทั้ง IM 361 (ในการกำหนดค่า IM 360/361) และ IM 365 ได้พร้อมกันหรือไม่?

ไม่ CPU S7-300 แต่ละตัวรองรับการกำหนดค่าอินเทอร์เฟซขยายหนึ่งรายการ — ไม่ว่าจะเป็น IM 360 หนึ่งตัว (ส่งไปยังโมดูลรับ IM 361 สูงสุดสามตัว) หรือคู่ IM 365 หนึ่งคู่

อินเทอร์เฟซทั้งสองประเภทนี้ไม่สามารถผสมกันในสถานี S7-300 เดียวกันได้

การเลือกระหว่าง IM 365 ที่เรียบง่ายกว่า (ราคาถูกกว่า, หนึ่งแร็ค, ไม่มี K-Bus) และคู่ IM 360/361 เต็มรูปแบบ (ราคาสูงกว่า, สูงสุดสามแร็ค, K-Bus เต็มรูปแบบ) ต้องทำในเวลาออกแบบระบบ

Q2: สามารถติดตั้งโมดูลฟังก์ชันเช่น FM 355 PID module ในแร็คขยาย IM 361 ได้หรือไม่?

ได้ — นี่คือเหตุผลหลักในการเลือก IM 361 แทน IM 365 ที่เรียบง่ายกว่า IM 361 จะส่ง K-Bus (C-Bus) ไปยังแร็คขยาย ทำให้โมดูลฟังก์ชันสามารถเข้าถึง CPU ได้โดยตรง

FM เช่น FM 355 (การควบคุมอุณหภูมิ), FM 350 (การนับ), FM 351 (การกำหนดตำแหน่ง) และ FM 352 (การควบคุมลูกเบี้ยวอิเล็กทรอนิกส์) ล้วนต้องการการสื่อสาร K-Bus และสามารถทำงานได้ตามปกติในแร็คขยาย IM 361 เช่นเดียวกับโปรเซสเซอร์การสื่อสารบางตัวที่มีฟังก์ชัน K-Bus

โปรดทราบว่าการกำหนดค่าฮาร์ดแวร์ STEP 7 ต้องสะท้อนตำแหน่งทางกายภาพของ FM แต่ละตัวในแผนผังที่อยู่ของแร็คอย่างถูกต้อง

Q3: IM 361 ต้องการแหล่งจ่ายไฟภายนอก 24VDC. แหล่งจ่ายไฟนี้รวมอยู่ในโมดูลหรือไม่ หรือต้องจัดหาแยกต่างหาก?

แหล่งจ่ายไฟ 24V DC ไม่ได้รวมอยู่ใน IM 361 — เป็นแหล่งจ่ายไฟที่จัดหาจากภาคสนามซึ่งต้องมีให้ในแร็คขยาย โมดูลแหล่งจ่ายไฟ SIMATIC PS 307 (ติดตั้งในแร็คขยายทางด้านซ้ายของ IM 361) เป็นโซลูชันมาตรฐานของ Siemens แปลงไฟ AC เป็น 24V DC สำหรับทั้ง IM 361 และโมดูลในแร็คขยาย หรือแหล่งจ่ายไฟแผง 24V DC ที่มีอยู่สามารถป้อนขั้วต่อไฟของ IM 361 ได้โดยตรงหากมีกำลังเพียงพอ

Q4: สายเคเบิลเชื่อมต่อใดที่ใช้ระหว่าง IM 360 และ IM 361 และมีความยาวเท่าใดบ้าง?

สายเคเบิลเชื่อมต่อสำหรับคู่ IM 360/361 จะสั่งซื้อแยกต่างหากภายใต้หมายเลขแคตตาล็อก 6ES7368-3BB01-0AA0 (1 ม.), 6ES7368-3BC51-0AA0 (2.5 ม.) หรือรหัสที่คล้ายกันสำหรับความยาวอื่น ๆ สูงสุด 10 ม.

สายเคเบิลมีโปรไฟล์คอนเนคเตอร์เฉพาะที่เข้ากันได้กับพอร์ตอินเทอร์เฟซสายเคเบิลของ IM 360 และ IM 361 สายเคเบิล DIN มาตรฐานหรือสายเคเบิลทั่วไปไม่สามารถใช้แทนได้

ความยาวสายเคเบิลสูงสุดที่อนุญาตระหว่างโมดูลอินเทอร์เฟซสองโมดูลใด ๆ (IM 360 ถึง IM 361 หรือ IM 361 ถึง IM 361) คือ 10 เมตร — นี่คือข้อจำกัดทางไฟฟ้าที่เข้มงวด ไม่ใช่คำแนะนำ

Q5: วันที่เลิกผลิตคือเดือนมกราคม 2023 หมายความว่า IM 361 จะไม่พร้อมใช้งานอีกต่อไปหรือไม่?

การเลิกผลิต (PM400) หมายถึง Siemens เริ่มถอดผลิตภัณฑ์ออกจากการขายอย่างเป็นทางการ — ไม่ได้หมายความว่าผลิตภัณฑ์จะไม่มีให้ใช้งานทันที โดยทั่วไปผลิตภัณฑ์จะยังคงสามารถซื้อได้จาก Siemens และตัวแทนจำหน่ายที่ได้รับอนุญาตในช่วงระยะเวลาเปลี่ยนผ่านหลังวันที่เลิกผลิต โดยขึ้นอยู่กับสต็อกที่มี

หลังจากสต็อกของ Siemens หมดลง ตลาดสินค้าอุตสาหกรรมมือสองยังคงมีสินค้าที่ใช้แล้วและปรับปรุงใหม่ บริบทที่กว้างขึ้นคือแพลตฟอร์ม S7-300 เองกำลังเปลี่ยนไปสู่การสิ้นสุดการขาย โดย Siemens แนะนำให้ย้ายไปยัง SIMATIC S7-1500

สำหรับการบำรุงรักษาการติดตั้ง S7-300 แบบหลายแร็คที่มีอยู่ ทั้ง IM 360 และ IM 361 ยังคงเป็นอะไหล่ที่ถูกต้องสำหรับอนาคตอันใกล้
