CPU ด้วย MPI INTERFACE 6ES7315-2AH14-0AB0 6ES7 315-2AH14-0AB0 6ES7315-2AH14-OABO

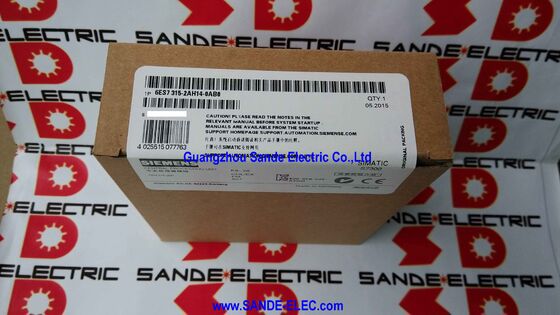

ซีเมนส์ 6ES7315-2AH14-0AB0 ∙ SIMATIC S7-300 CPU 315-2 DP ∙ 256KB / MPI + PROFIBUS DP Master/Device / Isochronous Mode / FW V3.3 / Spare

ที่ CPU 315-2 DP อยู่ ระหว่างมาตรฐานและระดับสูง

CPU 315-2 DP อยู่อาศัยในระดับกลางชั้นบนของครอบครัว CPU S7-300. ด้วยความจดจํา 256KB มันมีความจดจําทํางานสองเท่าของ CPU 314 (96KB)การรองรับโปรแกรมที่ซับซ้อนมากขึ้นที่มีโครงสร้างข้อมูลที่ใหญ่กว่า, การจัดการสัญญาณเตือนที่กว้างขวางมากขึ้น และหลายบล็อกฟังก์ชันเครื่อง ̇ ทั้งหมดภายในสถาปัตยกรรม rack S7-300 เดียวกัน. มันไม่ใช่ CPU มัลติอินเตอร์เฟสระดับสูง (นั่นจะเป็น CPU 317 หรือ 319)แต่สําหรับส่วนใหญ่ของอุตสาหกรรมเครื่องจักรและการควบคุมกระบวนการที่ต้องการ PROFIBUS DP การสื่อสารอุปกรณ์สนามมันคือตัวเลือกที่มีขนาดถูกต้อง

คุณลักษณะที่กําหนดคืออินเตอร์เฟซที่สอง: การบูรณาการ PROFIBUS DP master / port อุปกรณ์. ในฐานะ DP master CPU 315-2 DP บริหารสถานี PROFIBUS IO โดยตรง (ET 200M, ET 200S,เครื่องส่งสัญญาณ) จาก CPU โดยไม่ต้องการโมดูลการสื่อสาร CP 342-5 ที่แยกแยก. โหมด Isochronous บนอินเตอร์เฟซ DP ทําสynchronize วงจรสแกน PLC กับวงจรบัส DP PROFIBUSทําให้การเก็บข้อมูลแบบกําหนดได้ สําหรับการควบคุมการเคลื่อนไหวที่ประสานและการวัดความเร็วสูง.

ข้อจํากัดหลัก

สถานการณ์การใช้งาน

เครื่องมือเครื่องจักรและการควบคุมเซลล์การผลิต:ความจํา 256KB รับมือการเรียงลําดับที่ซับซ้อนด้วยหลายแกน, ข้อมูลการจัดการเครื่องมือ, และ PLC-based recipe logicPROFIBUS DP master เชื่อมต่อโดยตรงกับสถานี I/O ที่อยู่ห่าง และตัวควบคุมการขับเคลื่อนโดยไม่ต้องใช้สล็อต rack บนโมดูล CP.

การกระจาย I/O ผ่าน PROFIBUS:ET 200M และ ET 200S สถานีทางไกลที่ส่วนของเครื่องเชื่อมต่อกับพอร์ต DP ของ CPU 315-2 DP การเชื่อมต่อสนามยังคงอยู่ในส่วนของเครื่อง แต่ละส่วน; มีเพียงสาย PROFIBUS ที่เดินกลับไปที่ราค CPU

การเคลื่อนไหวที่ประสานงานกับโหมด isochronous:สําหรับการใช้งานที่ข้อมูลเซ็นเซอร์ต้องได้รับในระยะที่กําหนดไว้อย่างแม่นยําของวงจรเครื่องการตอบสนองการตั้งตําแหน่ง ∆ การทํางาน DP แบบอิสโครโนน ล็อคการรวบรวมข้อมูลให้กับวงจรรถบัส.

เครื่องสํารองบํารุงรักษาสําหรับระบบ S7-300 ที่ติดตั้ง:อุปกรณ์ติดตั้ง S7-300 มากมายที่สร้างขึ้นรอบ CPU 315-2 DP ยังคงอยู่ในการผลิตอย่างมีกิจกรรมและโครงสร้างการ์ดความจําไมโครรักษาระบบเดิมโดยไม่ต้องปรับปรุงโปรแกรม STEP 7.

FAQ

Q1: ความแตกต่างระหว่าง CPU 315-2 DP และ CPU 315-2 PN/DP คืออะไร?

CPU 315-2 DP ให้ MPI และ PROFIBUS DP เพียงแค่ ไม่มี PROFINET ที่บูรณาการ CPU 315-2 PN / DP เพิ่มอินเตอร์เฟซ PROFINET ที่บูรณาการเป็นพอร์ตที่สามข้าง MPI และ DPสําหรับระบบที่สื่อสารเฉพาะผ่าน PROFIBUS DP และ MPIสําหรับระบบที่ต้องการทั้ง PROFIBUS DP และ Ethernet/PROFINET จาก CPU กําหนด 315-2 PN/DP

Q2: การ์ดความทรงจําไมโครจาก CPU ที่ล้มเหลวสามารถนําไปใช้ใหม่ได้หรือไม่?

ครับ การโอน MMC เป็นวิธีการฟื้นฟูโปรแกรมมาตรฐาน ถอน MMC ออกจาก CPU ที่ล้มเหลวและติดตั้งในหน่วยทดแทนCPU โหลดโปรแกรมจาก MMC ในพลังงาน-up โดยไม่มีการเชื่อมต่อ STEP 7หาก MMC ได้รับความเสียหายหรือหายไป โปรแกรมต้องดาวน์โหลดผ่าน MPI จากบันทึก STEP 7 V5.x

Q3: STEP 7 Classic หรือ TIA Portal ใช้สําหรับ CPU 315-2 DP ไหม?

STEP 7 Classic V5.x (STEP 7 Professional) TIA Portal ไม่รองรับ CPU S7-300 315-2 DP สําหรับการเขียนโปรแกรม TIA Portal รองรับครอบครัว S7-1500 และ S7-1200ระบบ S7-300 ต้องการสภาพแวดล้อม STEP 7 คลาสสิค.

Q4: โหมด isochronous ให้บริการอะไรกับ Profibus DP?

โหมด Isochronous ล็อควงจรสแกนของ CPU กับวงจรบัส PROFIBUS DP ในความสัมพันธ์แบบล็อคระยะการอัพเดทผลิตเกิดขึ้นในระยะที่กําหนดสําหรับการควบคุมการเคลื่อนไหวและการวัดความเร็วสูง เมื่อเวลาของการเก็บข้อมูลที่เกี่ยวข้องกับวงจรของเครื่องสําคัญการกําหนดตัวนี้กําจัดการสแกน-บัสระยะ Jitter ของการทํางานที่ไม่สมอง.

Q5: 6ES7315-2AH14-0AB0 มาจากไหน?

ผ่านตลาด S7-300 ช่องทางบริการของซีเมนส์ (เมื่อมีสินค้าอยู่) ผู้ขายอะไหล่อัตโนมัติอุตสาหกรรม และผู้จําหน่ายที่ผ่านการทดสอบCPU 315-2 DP เป็นหนึ่งใน CPU S7-300 ที่ใช้กันมากที่สุดในโลก; ความพร้อมในตลาดหลังการจําหน่ายเป็นอย่างดี ยืนยันการปรับปรุงฮาร์ดแวร์ AH14 จากฉลากของหน่วยที่ติดตั้งและตรวจสอบความต้องการ MMC ก่อนทําการสั่งซื้อ
