คอมแพคต์ CPU 6ES7314-6EH04-0AB0 6ES7 314-6EH04-0AB0 6ES7314-6EHO4-OABO

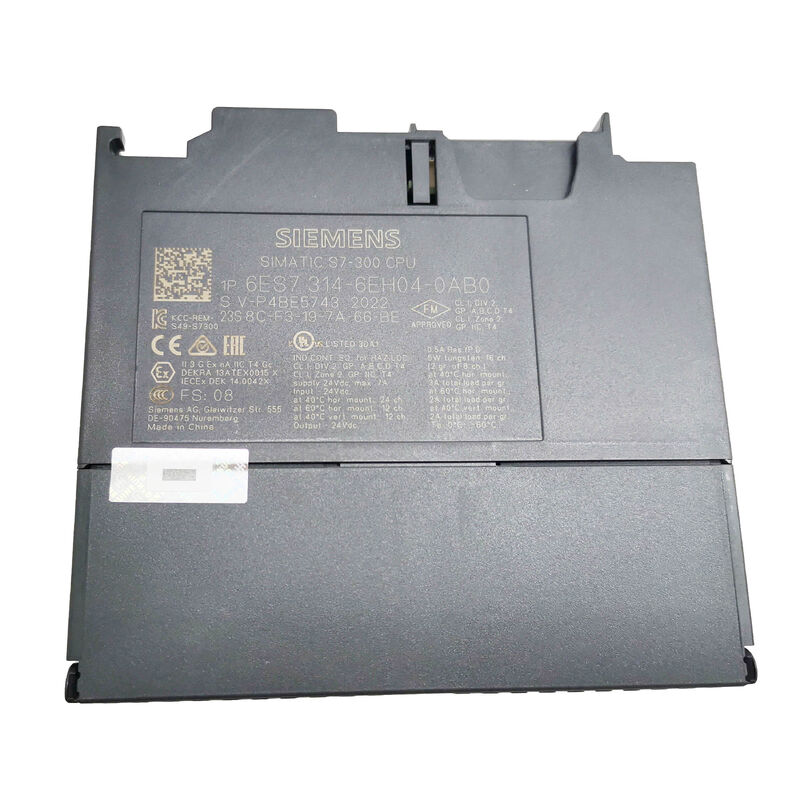

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

ภาพรวม

The 6ES7314-6EH04-0AB0 คือ SIMATIC S7-300 CPU 314C-2 PN/DP compact CPU ที่สร้างขึ้นสำหรับระบบควบคุมที่ต้องการ I/O เฉพาะที่ การประมวลผลแบบอะนาล็อก ความสามารถในการนับความเร็วสูง และการสื่อสารอีเธอร์เน็ตในโปรเซสเซอร์กลางเพียงตัวเดียว

Siemens อธิบายรุ่นนี้ด้วย หน่วยความจำทำงาน 192 KB, อินพุตดิจิทัล 24 ช่อง, เอาต์พุตดิจิทัล 16 ช่อง, อินพุตอะนาล็อก 4 ช่อง, เอาต์พุตอะนาล็อก 2 ช่อง, อินพุต Pt100 1 ช่อง, ตัวนับความเร็วสูง 4 ช่องที่ 60 kHz, อินเทอร์เฟซ MPI/DP ที่ 12 Mbit/s, และ อินเทอร์เฟซ PROFINET พร้อมสวิตช์ 2 พอร์ตในตัว.

Siemens ยังระบุ แหล่งจ่ายไฟ 24 V DC ในตัว, คอนเนคเตอร์ด้านหน้า 2 x 40 ขา, และ ข้อกำหนดสำหรับ Micro Memory Card สำหรับ CPU นี้

โปรไฟล์ฮาร์ดแวร์นี้ทำให้ CPU 314C-2 PN/DP มีตำแหน่งที่แข็งแกร่งสำหรับแผงควบคุมอัตโนมัติขนาดกะทัดรัดแต่มีความหนาแน่นของฟังก์ชัน มันรวมการควบคุมตรรกะ การจัดการสัญญาณเฉพาะที่ การสื่อสารเครือข่าย และคุณสมบัติเฉพาะของเครื่องจักรไว้ภายในตัวเครื่อง S7-300 CPU เดียว

ในการใช้งานตู้จริง สิ่งนี้ช่วยลดความจำเป็นในการใช้โมดูลสัญญาณแยกหลายตัวเมื่อเครื่องจักรเข้ากันได้กับโครงสร้าง CPU ขนาดกะทัดรัดของคลาส 314C Siemens ยังระบุหมายเลขชิ้นส่วนนี้ว่าเป็นฮาร์ดแวร์ทดแทนในตระกูล S7-300

ข้อมูลทางเทคนิค

ค่าการใช้งาน

CPU นี้เหมาะสำหรับ ระบบอัตโนมัติของเครื่องจักรขนาดกะทัดรัด, แผงควบคุม OEM, ระบบจัดการ, อุปกรณ์บรรจุภัณฑ์, และการติดตั้ง S7-300 อื่นๆ ที่ตัวควบคุมต้องรวมตรรกะกลางเข้ากับ I/O ที่มีอยู่จำนวนมาก

ช่องสัญญาณอะนาล็อกในตัว ความสามารถของ Pt100 และตัวนับความเร็วสูงทำให้มีประโยชน์อย่างยิ่งในเครื่องจักรที่ต้องการการจัดการสัญญาณโดยตรงและการนับความเร็วสูงโดยไม่ต้องขยายไปยังชุดโมดูลที่กว้างขึ้นทันที

อินเทอร์เฟซ PROFINET พร้อมสวิตช์ 2 พอร์ตในตัวยังรองรับการรวมเครือข่ายสมัยใหม่ภายในสถาปัตยกรรม S7-300 ที่มีอยู่

หมายเหตุการเลือก

ประเด็นสำคัญที่ต้องตรวจสอบคือ CPU 314C-2 PN/DP, หน่วยความจำทำงาน 192 KB, ส่วนผสมของ I/O บนบอร์ดที่แน่นอน, โครงสร้างอินเทอร์เฟซ PROFINET + MPI/DP, และข้อกำหนดสำหรับ คอนเนคเตอร์ด้านหน้า 2 x 40 ขา บวกกับ Micro Memory Card.

ลักษณะเหล่านี้กำหนดว่ายูนิตตรงกับการกำหนดค่า S7-300 ที่ติดตั้งเดิมหรือไม่

คำถามที่พบบ่อย

Q1: CPU 6ES7314-6EH04-0AB0 เป็น CPU ประเภทใด?
เป็น SIMATIC S7-300 CPU 314C-2 PN/DP compact CPU. Siemens จัดประเภทเป็นโปรเซสเซอร์ขนาดกะทัดรัดพร้อม I/O ดิจิทัลและอะนาล็อกในตัว ตัวนับความเร็วสูงบนบอร์ด การสื่อสาร MPI/DP และเครือข่าย PROFINET

นั่นหมายความว่าไม่ใช่แค่ CPU กลางที่ไม่มีสัญญาณเฉพาะที่เท่านั้น แต่เป็นตัวควบคุมที่มีการเชื่อมต่อกระบวนการบนบอร์ดที่สำคัญ

Q2: เหตุใด CPU นี้จึงแตกต่างจาก CPU S7-300 มาตรฐานที่ไม่ใช่แบบกะทัดรัด?
รุ่นนี้มีฮาร์ดแวร์บนบอร์ดจำนวนมากที่ CPU กลางทั่วไปมักจะไม่มีให้ในรูปแบบเดียวกัน

Siemens ระบุ 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100, และ ตัวนับความเร็วสูง 4 ตัวภายใน CPU เอง

นั่นมีความสำคัญในการออกแบบเครื่องจักร เนื่องจากตัวควบคุมสามารถครอบคลุมภาระงานสัญญาณและการนับได้มากขึ้นโดยไม่ต้องเพิ่มโมดูลแยกสำหรับแต่ละฟังก์ชัน

Q3: ความสำคัญของอินเทอร์เฟซ PROFINET พร้อมสวิตช์ 2 พอร์ตคืออะไร?
ช่วยให้ CPU สามารถเข้าร่วมเครือข่ายระบบอัตโนมัติที่ใช้ Ethernet ได้โดยตรง ในขณะที่ยังคงรูปแบบ S7-300 ที่กะทัดรัด

สวิตช์ 2 พอร์ตในตัว เป็นส่วนหนึ่งของโครงสร้างฮาร์ดแวร์ที่เผยแพร่ ซึ่งมีประโยชน์เมื่อเครือข่ายเครื่องจักรถูกออกแบบมาโดยรอบ CPU นี้และการเชื่อมต่อ PROFINET ในตัว

การรักษาโครงสร้างการสื่อสารแบบเดิมมีความสำคัญในการทำงานทดแทน

Q4: เหตุใดข้อกำหนดสำหรับ Micro Memory Card จึงมีความสำคัญ?
Siemens ระบุอย่างชัดเจนว่า ต้องใช้ Micro Memory Card สำหรับ CPU นี้ ข้อกำหนดนี้เป็นส่วนหนึ่งของการกำหนดค่าฮาร์ดแวร์ที่ติดตั้ง และควรยืนยันก่อนเริ่มใช้งานหรือเปลี่ยน

เป็นจุดความเข้ากันได้หลัก ไม่ใช่รายละเอียดอุปกรณ์เสริมที่เป็นทางเลือก

Q5: ควรตรวจสอบอะไรบ้างก่อนสั่งซื้อ?
ยืนยันหมายเลขชิ้นส่วนที่ติดตั้ง ตรวจสอบว่าเครื่องจักรต้องการ CPU 314C-2 PN/DP, ตรวจสอบข้อกำหนด I/O บนบอร์ด และตรวจสอบให้แน่ใจว่าระบบที่มีอยู่ขึ้นอยู่กับ MPI/DP, PROFINET, คอนเนคเตอร์ด้านหน้า, และ Micro Memory Card โครงสร้างเดียวกัน

รายการเหล่านี้กำหนดว่าตัวทดแทนตรงกับบทบาทตัวควบคุมเดิมหรือไม่
