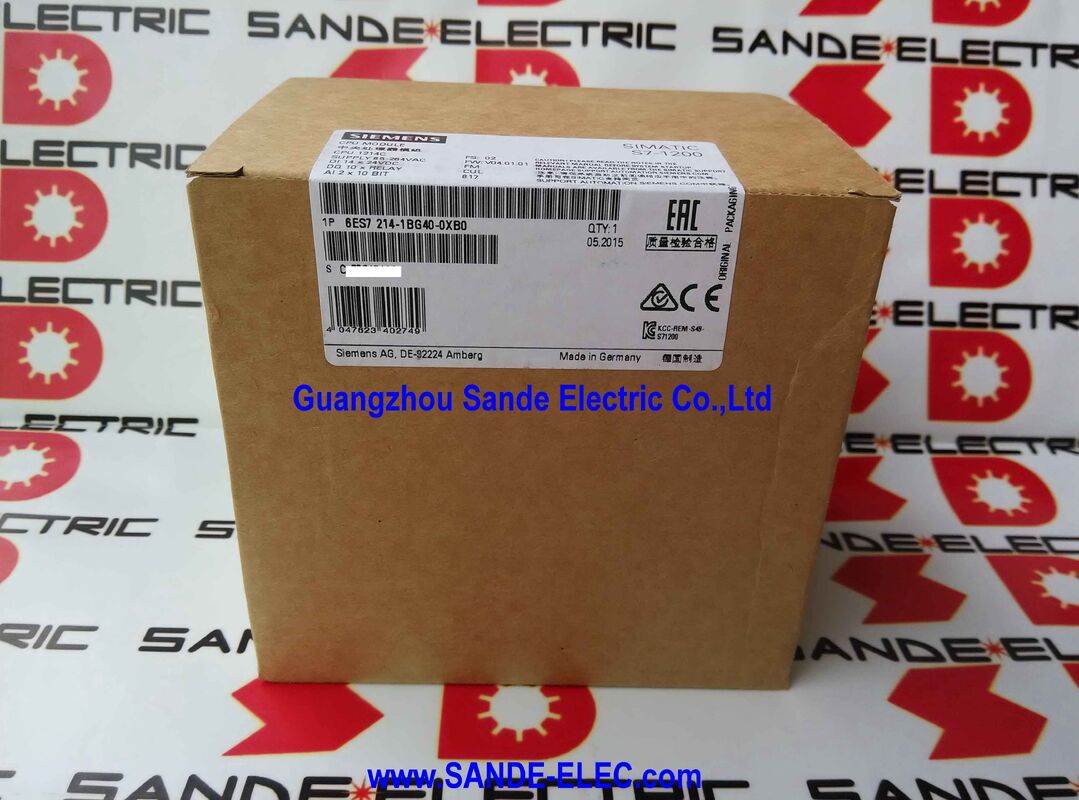

คอมแพคต์ CPU 6ES7214-1BG40-0XB0 6ES7 214-1BG40-0XB0 6ES7214-1BG4O-OXBO

ซีเมนส์ 6ES7214-1BG40-0XB0 | SIMATIC S7-1200 CPU 1214C AC/DC/รีเลย์ - 14 DI / 10 รีเลย์ DO / 2 AI / 150KB / PROFINET

AC/DC/รีเลย์ — เวอร์ชันที่สำคัญสำหรับการออกแบบตู้

CPU 1214C มีจำหน่ายในฮาร์ดแวร์สามเวอร์ชัน ได้แก่ DC/DC/DC, DC/DC/รีเลย์ และ AC/DC/รีเลย์ 6ES7214-1BG40-0XB0 เป็นเวอร์ชัน AC/DC/รีเลย์ และองค์ประกอบทั้งสามของการกำหนดนั้นมีผลกระทบต่อการเดินสายในทางปฏิบัติ

แหล่งจ่ายไฟ AC (85–264V, 47–63 เฮิรตซ์):CPU ดึงพลังงานโดยตรงจากแหล่งจ่ายไฟหลักแบบเฟสเดียว — ซึ่งเป็นรางจ่ายไฟเดียวกันกับส่วนประกอบอื่นๆ ของแผงจ่ายไฟ AC ตัว CPU ไม่จำเป็นต้องใช้แหล่งจ่ายไฟ 24V DC ทำให้การกระจายพลังงานของตู้ในการติดตั้งที่ใช้ไฟหลัก AC เป็นแหล่งจ่ายไฟหลักทำได้ง่ายขึ้น

อินพุต DC (24V DC):อินพุตดิจิตอลทั้ง 14 ช่องรับสัญญาณเซ็นเซอร์ 24V DC ได้แก่ พรอกซิมิตี้เซนเซอร์ ปุ่มกด ลิมิตสวิตช์ และหน้าสัมผัสรีเลย์

เอาท์พุทรีเลย์ (2A):สวิตช์เอาต์พุตรีเลย์ 10 ตัวโหลดที่แรงดันไฟฟ้า AC หรือ DC - คอนแทคเตอร์ โซลินอยด์วาล์ว และไฟนำร่องที่แรงดันไฟฟ้าสนามแทนที่จะผ่านสัญญาณระดับทรานซิสเตอร์ เอาต์พุตรีเลย์มีความยืดหยุ่นทางไฟฟ้า: การ์ดเอาต์พุตตัวเดียวกันจะสลับโซลินอยด์ 24V DC และคอยล์คอนแทคเตอร์ AC 230V โดยไม่ต้องใช้ฮาร์ดแวร์อินเทอร์เฟซ อัตรากระแสไฟ 2A ต่อช่องสัญญาณครอบคลุมคอยล์รีเลย์ 24V DC มาตรฐาน (50–200mA) และคอยล์คอนแทคเตอร์ AC 230V (โดยทั่วไปคือ 15–100mA) โดยตรง

ข้อมูลจำเพาะที่สำคัญ

หน่วยความจำ 150KB และอินพุตอนาล็อกในตัว

โปรแกรม/หน่วยความจำข้อมูลขนาด 150KB ครอบคลุมความซับซ้อนของลอจิกตามแบบฉบับของเครื่องขนาดกะทัดรัดและระบบอัตโนมัติระดับแผงควบคุม - โปรแกรมควบคุมเครื่องจักรทั่วไปที่มีเงื่อนไขอินพุต 20 เงื่อนไข ลำดับตัวจับเวลา/ตัวนับ 10 ตัว และการดำเนินการเอาต์พุต 12 รายการใช้พื้นที่ 5–15KB ขนาด 150KB มีพื้นที่เหลือเฟือสำหรับลำดับที่ซับซ้อน บล็อกการบันทึกข้อมูล และบล็อกฟังก์ชันการสื่อสารพร้อมกัน

อินพุตอะนาล็อก 2 อินพุต (0–10V DC) ที่ระดับ CPU จัดการงานการวัดแบบอะนาล็อกง่ายๆ — โพเทนชิออมิเตอร์อ้างอิงความเร็ว, เอาต์พุตเซ็นเซอร์อุณหภูมิ, สัญญาณเครื่องส่งสัญญาณความดัน — โดยไม่ต้องใช้โมดูลอินพุตอะนาล็อกส่วนขยาย สำหรับเครื่องจักรที่ต้องการช่องอะนาล็อกมากกว่าสองช่องหรืออินพุตลูปกระแส 4–20mA โมดูลส่วนขยายอะนาล็อก SM 1231 จะเพิ่มความจุบน CPU เดียวกัน

การทดแทน — จุดตรวจสอบความเข้ากันได้สามจุด

สำหรับการเปลี่ยน CPU 1214C ในเครื่องที่ติดตั้ง ให้ยืนยันองค์ประกอบสามประการก่อนสั่งซื้อ: เวอร์ชันฮาร์ดแวร์ (AC/DC/รีเลย์) จำนวน I/O ออนบอร์ด (14 DI / 10 รีเลย์ DO / 2 AI) และระดับแรงดันไฟฟ้าของแหล่งจ่ายไฟ (85–264V AC) CPU 1214C รุ่น DC/DC/DC มีข้อกำหนดด้านหน่วยความจำและการสื่อสารเหมือนกัน แต่ยอมรับเฉพาะแหล่งจ่ายไฟ 24V DC และมีเอาต์พุตทรานซิสเตอร์ — การเดินสายภาคสนามและความเข้ากันได้ของโหลดเอาท์พุตโดยพื้นฐานจะแตกต่างจากเวอร์ชันรีเลย์

คำถามที่พบบ่อย

คำถามที่ 1: อะไรทำให้เวอร์ชัน AC/DC/รีเลย์แตกต่างจาก DC/DC/DC

ประเภทอุปทานและเอาท์พุท AC/DC/รีเลย์ยอมรับแหล่งจ่ายไฟหลัก AC 85–264V; DC/DC/DC ต้องใช้แหล่งจ่ายไฟ 24V DC รีเลย์เอาท์พุตจะสลับโหลด AC และ DC ที่แรงดันไฟฟ้าภาคสนาม ทรานซิสเตอร์เอาท์พุทสวิตช์ 24V DC เท่านั้น ในตู้ที่ได้รับการออกแบบสำหรับโหลดของแหล่งจ่ายไฟ AC และสนามสวิตช์รีเลย์ เวอร์ชัน AC/DC/รีเลย์คือค่าที่ตรงกัน

คำถามที่ 2: รีเลย์เอาท์พุตสามารถขับเคลื่อนคอนแทคเตอร์ AC 230V ได้โดยตรงหรือไม่

ใช่. เอาต์พุตรีเลย์ได้รับการจัดอันดับ 2A และสลับ AC หรือ DC ที่แรงดันไฟสนาม คอยล์คอนแทคเตอร์ AC มาตรฐาน 230V ดึงกระแสไฟ 15–100mA ซึ่งอยู่ในระดับ 2A ได้ดี เชื่อมต่อเอาต์พุตรีเลย์ทั่วไปเข้ากับหน้าสัมผัสนิวทรัลและหน้าสัมผัส NO เข้ากับคอยล์คอนแทคเตอร์ โดยมีกระแสไฟผ่านคอยล์ไปยังหน้าสัมผัสรีเลย์ ตามมาตรฐานการเดินสายไฟของตู้สำหรับการติดตั้ง

คำถามที่ 3: CPU มีอินพุตแบบอะนาล็อก 2 ช่อง เพิ่มอีกได้ไหม?

ใช่. โมดูลสัญญาณ Siemens SM 1231 เพิ่มช่องอินพุตแบบอะนาล็อก (4 หรือ 8 ช่อง, 0–10V หรือ 4–20mA) ทางด้านขวาของ CPU ผ่านทางบัสขยาย S7-1200 CPU 1214C รองรับโมดูลสัญญาณสูงสุด 8 โมดูลสำหรับการขยาย I/O แบบอะนาล็อกและดิจิทัล

คำถามที่ 4: อุปกรณ์นี้เป็นเฟิร์มแวร์เวอร์ชันใด และสำคัญกับโครงการที่มีอยู่หรือไม่

อุปกรณ์นี้มาพร้อมกับเฟิร์มแวร์ V4.7 ซึ่งเป็นรุ่นปัจจุบันสำหรับ CPU 1214C โปรเจ็กต์ TIA Portal ที่สร้างขึ้นสำหรับเฟิร์มแวร์เวอร์ชันก่อนหน้าโดยทั่วไปจะเข้ากันได้กับฮาร์ดแวร์ V4.7 หากโครงการเครื่องจักรที่มีอยู่ระบุเวอร์ชันเฟิร์มแวร์ขั้นต่ำ ให้ยืนยันว่า V4.7 ตรงตามหรือเกินกว่าข้อกำหนดนั้นก่อนการติดตั้ง

คำถามที่ 5: 6ES7214-1BG40-0XB0 เหมือนกับการปรับปรุงฮาร์ดแวร์ CPU 1214C รุ่นก่อนหน้าหรือไม่

ส่วนต่อท้าย -0XB0 ระบุถึงการแก้ไขฮาร์ดแวร์ — Siemens อัปเดตสิ่งนี้สำหรับการเปลี่ยนแปลงระดับส่วนประกอบ ในขณะที่ยังคงความเข้ากันได้ของซอฟต์แวร์อย่างสมบูรณ์ การแก้ไขฮาร์ดแวร์ใดๆ ของ CPU 1214C AC/DC/Relay จะรันโปรเจ็กต์ TIA Portal เดียวกันโดยไม่มีการดัดแปลง การเปลี่ยนแปลงการแก้ไขไม่ส่งผลต่อโปรแกรมหรือการกำหนดค่าของผู้ใช้
