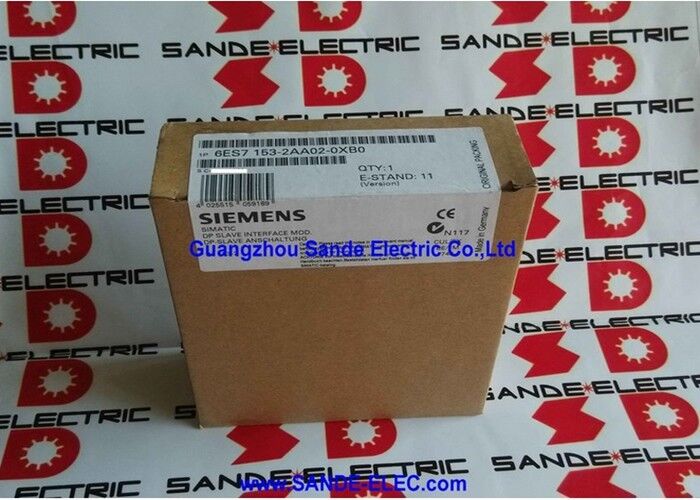

โมดูลอินเตอร์เฟซ 6ES7153-2AA02-0XB0 6ES7153-2AA02-0XB0 6ES7153-2AA02-0XB0

ซีเมนส์ 6ES7153-2AA02-0XB0 ∙ SIMATIC ET 200M IM 153-2 อินเตอร์เฟสโมดูล PROFIBUS DP 12 Mbit/s สูงสุดถึง 8 โมดูล S7-300 อัตราการเพิ่มเติม 10ms การตีเวลา 24VDC

ภาพรวม

รายการซีเมนส์ 6ES7153-2AA02-0XB0คือ IM 153-2 ′′ โมดูลอินเตอร์เฟซที่นิยามทุกสถานี I/O แบ่งปัน ET 200M

โดยไม่มีมัน แรค ET 200M ก็แค่กลุ่มของโมดูล I/O ที่ไม่มีที่เชื่อมต่อการแลกเปลี่ยนข้อมูลกระบวนการอย่างมีกิจกรรมกับตัวควบคุมกลาง S7 ผ่านระยะทางสูงสุดถึงขั้นต่ําความยาวสาย PROFIBUS ในอัตราการส่งข้อมูลที่ตั้งค่า.

The ET 200M system was designed for situations where a centrally controlled machine or process has I/O points scattered across a wide physical area — too far apart to wire economically to a central rack, แต่ใกล้ชิดกันพอในกลุ่ม เพื่อได้ประโยชน์จากการแบ่งปันที่พักในพื้นที่

สถานี ET 200M แต่ละสถานีจัดการกับคลาสเตอร์ฟิสิกส์หนึ่งของจุด I/O: มันเชื่อมต่อกับเซ็นเซอร์และตัวขับเคลื่อนที่อยู่ใกล้เคียงและแลกเปลี่ยนข้อมูลกระบวนการที่เกิดขึ้นกับตัวควบคุมผ่านสายไฟ DP PROFIBUS เดียว.

he IM 153-2 เป็นโมดูลที่จัดการการแลกเปลี่ยนนี้ │ การตั้งโปรโตคอล PROFIBUS DP slave, ทําให้การถ่ายทอดข้อมูลสอดคล้องกับวงจรการสํารวจของ DP master,และจัดการรายงานการวินิจฉัยที่บอกผู้ควบคุมสถานะของโมดูลแต่ละใน rack.

ตัวแปร 6ES7153-2AA02-0XB0 รองรับโมดูลสัญญาณสูงสุด 8 หน่วยต่อสถานี ET 200M

นี่คือความจุแบบมาตรฐานสําหรับแอพลิเคชั่น ET 200M ส่วนใหญ่ ครับ พอสําหรับการรวมข้อมูลเข้าดิจิตอล ออกดิจิตอล ออกดิจิตอล ออกดิจิตอล ออกดิจิตอลและโมดูลออกแบบแอนาล็อก ที่ครอบคลุมคลาสเตอร์ I/O ครบถ้วน โดยไม่ต้องการสถานีที่สอง.

การเข้า / การออก 128 ไบทของมันที่แก้ไขปริมาณปริมาณจะปรับขนาดตามธรรมชาติด้วยการตั้งค่า 8 โมดูลในความกว้างของโมดูลทั่วไป

ข้อจํากัดหลัก

การลาออก ช่องทาง IM 153-2 ในการจัดการกับการเปลี่ยนความผิดพลาด

หนึ่งในความสามารถของ IM 153-2 ที่แยกมันออกจากโมดูลอินเตอร์เฟซที่เรียบง่ายกว่าคือการสนับสนุนการเพิ่มจํานวน

ในระบบ ET 200M ที่เหลือใช้ มีโหลด IM 153-2 สองตัวติดตั้งอยู่ในเรค ET 200M เดียว ̇ หนึ่งเป็น Active และหนึ่งเป็น Standby

ทั้งคู่เชื่อมต่อกับเคเบิล DP PROFIBUS เดียวกัน (หรือเคเบิล DP สองสายแยกกันในระบบบัสที่เหลือใช้) แต่มีเพียงโมดูลที่ทํางานเท่านั้นที่จัดการกับการแลกเปลี่ยนข้อมูลแบบหมุนเวียนในเวลาใดๆ

หาก IM 153-2 ที่ทํางานล้มเหลว เพราะความล้มเหลวของฮาร์ดแวร์ภายใน การตัดไฟฟ้าหรือการสูญเสียการสื่อสาร PROFIBUS บนเคเบิลของมัน หน่วยรอคอยตรวจพบความล้มเหลวโดยการติดตามสภาพของหน่วยที่ทํางานอย่างต่อเนื่องและเปลี่ยนเป็นโหมดที่ทํางาน.

การเปลี่ยนนี้จะเกิดขึ้นโดยไม่ต้องสูญเสียข้อมูลกระบวนการและภายในความอนุญาตที่กําหนดโดยเวลาระวังของเจ้าหน้าที่ DP

โมดูล I/O ในราคยังคงทํางานตลอดการเปลี่ยนแปลง; IM 153-2 ที่ใช้งานใหม่ได้เริ่มการแลกเปลี่ยนข้อมูลแบบหมุนเวียนกับ PROFIBUS DP master อีกทันที

สําหรับโรงงานแปรรูปและเครื่องจักรที่มีความสําคัญที่สถานี I/O ล้มเหลว ทําให้โรงงานหยุดทํางาน การจัดตั้ง IM 153-2 แบบสองแบบมักเป็นความต้องการมาตรฐานในรายละเอียดการออกแบบระบบ

ค่าใช้จ่ายของโมดูล IM 153-2 สองตัวเล็กมาก เมื่อเทียบกับค่าใช้จ่ายของการหยุดการผลิตที่ไม่ได้วางแผนที่เกิดจากจุดหนึ่งของความผิดพลาดในพื้นฐาน I/O

การตราเวลา การบันทึกเหตุการณ์ด้วยความละเอียด 10ms

ฟังก์ชันการตราเวลาของ IM 153-2 บันทึกเวลาที่แม่นยําของการเปลี่ยนแปลงสภาพการใส่ดิจิตอล - ขอบขึ้นและขอบลง - ด้วยความแม่นยําภายใน 10ms

นี่คือการแยกจากการแลกเปลี่ยนข้อมูลกระบวนการแบบหมุนเวียนปกติ: โมดูลรักษาพัฟเฟอร์เหตุการณ์ภายใน (พัฟเฟอร์ 15 รายละ 20 ข้อความ) ที่บันทึกเหตุการณ์ที่มีเวลาที่เจ้าหน้าที่ DP อ่านเป็นแบบไม่ประจําการอ้างอิงเวลาใช้ RFC 1119 โฟเมทเวลาอินเตอร์เน็ต, ทําสynchronized กับนาฬิกาของ SIMATIC เครื่องควบคุม.

การตราเวลามีหลายจุดประสงค์ทางวิศวกรรม

ในการวิเคราะห์เหตุการณ์ที่สําคัญต่อความปลอดภัย determining การกําหนด input ที่เปลี่ยนก่อนหลังจากการเปลี่ยนแปลงกระบวนการ or reconstructing the sequence of events leading to a machine stop — millisecond-resolution timestamps provide the factual basis that raw cyclic scan data (which only tells you the state at the end of each scan) cannot.

การวิเคราะห์การขัดขวางกระบวนการ การติดตามพลังงานและการบันทึกเวลาเริ่มต้น/หยุดชุด คือการใช้งานอื่น ๆ ที่ฟังก์ชันการตราเวลาบันทึกข้อมูลที่โปรแกรมควบคุมลําพังไม่สามารถผลิตได้.

มีการตีพิมพ์เข้าดิจิตอลได้ถึง 128 รายการ ทั่วสถานี ET 200M ได้พร้อมกัน โดยมีเหตุการณ์ขอบสูงและต่ําถูกส่งต่อในวงจรรายงาน 1000 ms

ฟังก์ชันนี้มีให้เลือกกับการตั้งค่าแบบมาตรฐาน 8 โมดูลของ 6ES7153-2AA02-0XB0.

บริการ PROFIBUS SYNC, FREEZE และการแลกเปลี่ยนข้อมูลโดยตรง

นอกเหนือจาก I/O หลัก master-slave cyclic, IM 153-2 รองรับบริการขยาย PROFIBUS DP สามอย่างที่ให้ความสามารถในการร่วมกันและการสื่อสารเพิ่มเติม:

SYNCบังคับให้โมดูลการออกทั้งหมดในสถานี ET 200M อัพเดทการออกของพวกเขาพร้อมกันบนคําสั่ง SYNC จาก DP master ไม่ว่าเมื่อข้อมูลการออกแต่ละรายการมาถึงผ่านบัส

มันถูกใช้ในแอปพลิเคชั่นเครื่องจักรที่ช่องทางออกหลายช่องต้องเปลี่ยนในช่วงเวลาเดียวกัน

หนาวเย็นล็อคโมดูลการเข้าทั้งหมดในสถานี ET 200M เพื่อจับสภาวะการเข้าของพวกมันพร้อมกัน ตามคําสั่ง FREEZE จากเจ้าเครื่อง

สถานที่ล็อคถูกยึดไว้จนกว่า master จะอ่านข้อมูลที่แช่แข็งและปล่อยล็อค

สําหรับการวัดสภาพของช่องทางเข้าหลายช่องทางในเวลาที่กําหนดไว้ ณ ช่วงเวลาที่กําหนดไว้ โดยมีเซ็นเซอร์ตําแหน่งบนหลายแกนหรือสถานะของสายการผลิตในเหตุการณ์เฉพาะเจาะจง FREEZE ให้ความสอดคล้องในเวลา ที่การอ่านแบบปกติไม่สามารถรับประกัน.

การแลกเปลี่ยนข้อมูลโดยตรง ( slave to slave)สามารถให้ลูกทาส ET 200M รายหนึ่งตีพิมพ์ข้อมูล input ของมันโดยตรงไปยังพื้นที่ที่อยู่ของลูกทาส DP คนอื่นโดยไม่ต้อง DP master routing ข้อมูลนี่ทําให้เส้นทางข้อมูลจากเซ็นเซอร์ไปยังตัวดําเนินได้ด้วยความช้าต่ําสุดที่เลี่ยงวงจรโปรแกรมหลัก, ใช้ได้ในเครื่องยนต์ตอบสนองเร็ว interlocks และความปลอดภัยที่สําคัญวงจรควบคุมท้องถิ่น

FAQ

Q1: โมดูลรองรับโมดูล S7-300 สูงสุด 8 โมดูล สามารถใช้โมดูลฟังก์ชัน (FM) และโปรเซสเซอร์สื่อสาร (CP) นอกจากโมดูลสัญญาณได้หรือไม่

ใช่ สล็อตโมดูลแปดในสถานี ET 200M สามารถเก็บผสมใด ๆ ของโมดูลสัญญาณ S7-300 (SM), โมดูลฟังก์ชัน (FM),และโปรเซสเซอร์สื่อสาร (CP) ที่ปล่อยให้ใช้ใน ET 200M.

โมดูลฟังก์ชัน เช่น FM 350-1/350-2 (การนับความเร็วสูง) และ FM 352 (เครื่องควบคุมแคม) ทํางานใน ET 200M ด้วยปารามิเตอร์ที่เหมือนกันกับในราคกลาง S7-300

จํานวนโมดูลทั้งหมด?? SM + FM + CP รวมกัน?? ไม่ควรเกินแปดต่อสถานี IM 153-2 (6ES7153-2AA02-0XB0)

Q2: ระยะที่อยู่ของ PROFIBUS สําหรับ IM 153-2 คืออะไร และมันถูกตั้งไว้อย่างไร?

ที่อยู่ของ PROFIBUS ถูกตั้งผ่านบล็อคสวิตช์ DIL สองแถวบนด้านหน้าของโมดูล IM 153-2, บล็อกที่อยู่เป็นไบนารี

ที่อยู่ที่ใช้ได้คือ 1 ถึง 125 (ที่อยู่ 0 และ 126 เป็นที่จํากัด; 127 สําหรับการออกอากาศการวินิจฉัย)

ที่อยู่จะมีผลทันทีเมื่อเปิดเครื่อง ̇ ไม่มีความจําเป็นที่จะใช้พลังงานแบบวงจรหลังจากเปลี่ยนสวิทช์

ที่อยู่ที่กําหนดไว้บนโมดูลต้องตรงกับที่อยู่ที่มอบให้กับ DP slave ในการตั้งค่าฮาร์ดแวร์ของ master S7 (STEP 7 HW Config หรือเทียบเท่า TIA Portal)

Q3: เครื่อง 6ES7153-2AA02-0XB0 รองรับการถอนและใส่ภายใต้พลังงาน (การสลับร้อน) ของโมดูล I/O ของมันหรือไม่?

IM 153-2 สนับสนุนการเปลี่ยนโมดูลภายใต้พลังงานสําหรับโมดูลสัญญาณในเรค ET 200M โดยเงื่อนไขว่าโมดูลสัญญาณเฉพาะที่ใช้สําหรับฟังก์ชันนี้จะถูกปล่อย

เมื่อโมดูลสัญญาณถูกถอดออกระหว่างการทํางาน IM 153-2 รายงานสล็อตเป็นว่างต่อเจ้าหน้าที่ DPและโปรแกรม DP master's จัดการโมดูลที่หายไปตามปฏิกิริยาการวินิจฉัยที่ตั้งค่า.

เมื่อโหลดสํารองถูกใส่ลงไป IM 153-2 จะจํามันและดําเนินการแลกเปลี่ยนข้อมูลสําหรับสล็อตนั้นไม่ใช้อุปกรณ์ S7-300 ทั้งหมดจะรองรับการเปลี่ยนแบบร้อน.

Q4: โมดูลถูกจดทะเบียนว่ารองรับการจัดอันดับ ATEX Cl.I Div.2 / II 3G EEx nA II T4.

การอนุมัติ ATEX หมายถึง 6ES7153-2AA02-0XB0 สามารถติดตั้งในพื้นที่อันตรายโซน 2 (บรรยากาศก๊าซ) และพื้นที่ชั้น I ดิวิชั่น 2 (เทียบเท่าอเมริกาเหนือ)การจัดหมวดหมู่ 2 ใช้เมื่อก๊าซที่เผาไหม้ไม่ได้มีอยู่ปกติ แต่อาจเกิดขึ้นในสภาพผิดปกติ.

การจัดอันดับ EEx nA หมายเหตุว่าโมดูลจะไม่เกิดจุดประกายในกรณีการทํางานปกติ และไม่มีจุดประกายที่สามารถจุดประกายบรรยากาศอันตรายได้

การอนุมัตินี้ทําให้สถานี ET 200M สามารถติดตั้งใกล้ชิดกับอุปกรณ์กระบวนการอันตรายโดยไม่ต้องการห้องพักที่ถูกระบายหรือถูกกดดันตามเงื่อนไขการติดตั้งที่ระบุในใบรับรอง KEMA.

Q5: IM 153-2 (6ES7153-2AA02-0XB0) สามารถใช้เป็นโมดูลอินเตอร์เฟซใน DP/PA Link หรือ Y-Link ได้หรือไม่?

เลขที่ 6ES7153-2AA02-0XB0 (ตัวแบบ IM 153-2AA) ได้ถูกออกแบบเป็นพิเศษสําหรับการใช้สถานี ET 200M โดยตรง6ES7153-2BA10-0XB0) เป็นโมดูลที่ได้รับการรับรองเพื่อใช้เป็นโมดูลอินเตอร์เฟซใน DP/PA Link และ Y-Linkรวมถึงรองรับโมดูลสัญญาณสูงสุด 12 โมดูลต่อสถานี (เทียบกับ 8 โมดูลสําหรับรุ่นนี้)

เมื่อเลือก IM 153-2 สําหรับ DP/PA Link หรือ Y-Link การบูรณาการ รายการ -2BA ต้องระบุ
