เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |

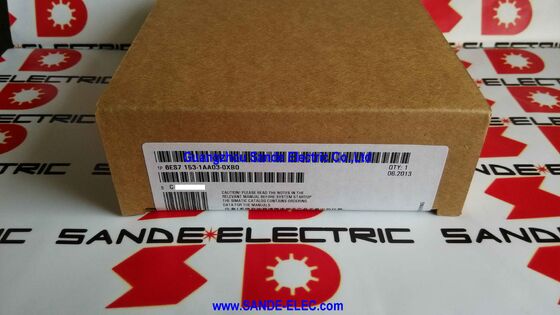

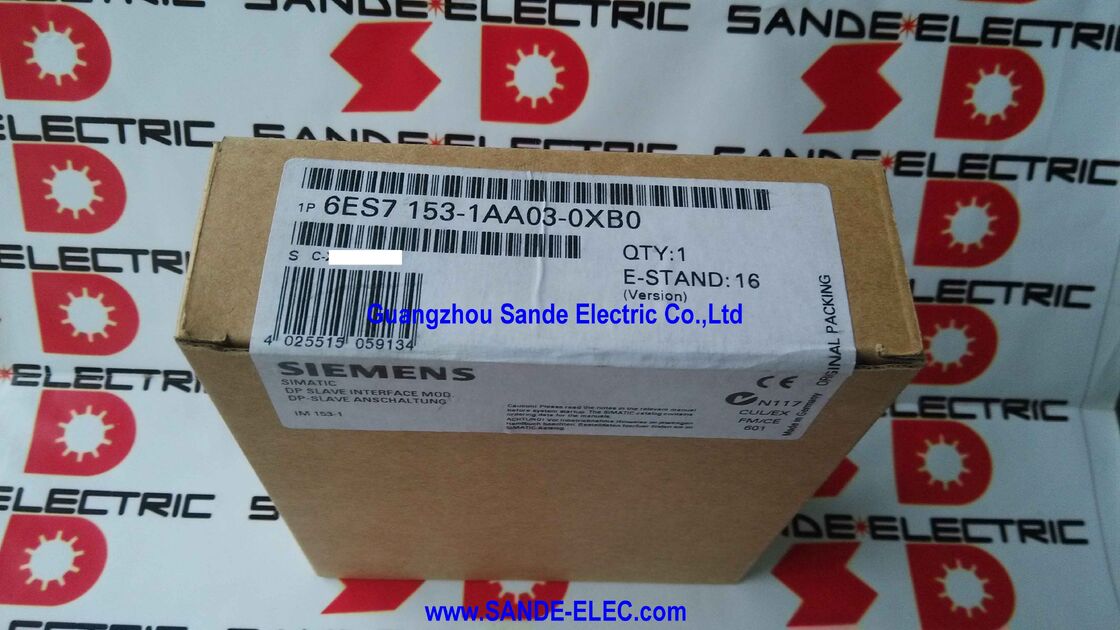

| หมายเลขรุ่น | 6ES7153-1AA03-0XB0 |
IM 153-1 DP ST คือโมดูลอินเตอร์เฟซ PROFIBUS DP ที่อยู่หัวของสถานี I/O แบ่งปัน ET 200M ทุกสถานีโมดูลสัญญาณในเตียง ET 200M ไม่มีการเชื่อมต่อกับเครือข่าย, จัดการการแลกเปลี่ยนข้อมูล I/O วนเวียน และกระจายข้อมูลการสื่อสารไปยังโมดูลสัญญาณ S7-300 ที่ติดตั้งบนพื้นหลังภายในสถานี
IM 153-1 DP ST เป็นตัวแปรมาตรฐาน ไม่ใช่นิยมสูง (IM 153-2 HF) มันสนับสนุนถึง 8 โมดูลสัญญาณ S7-300 ต่อสถานี, การแลกเปลี่ยนวงจรแบบ PROFIBUS DP มาตรฐาน,และการวินิจฉัยสถานีพื้นฐานไม่มีการเพิ่มเติม ไม่มีโหมด isochronous และไม่มี DP V1 บริการ acyclicสําหรับอุปกรณ์ที่สถานีต้องการเพียงการแลกเปลี่ยน I/O วงจรที่น่าเชื่อถือ โดยไม่มีการปรับสynchronous time หรือการจัดการอุปกรณ์ที่ฉลาด, IM 153-1 DP ST ให้ทุกอย่างที่ต้องการในราคาและความซับซ้อนที่ต่ํากว่าตัวแปร HF
The 5ms stored energy time ensures the module continues operating through brief supply dips — transient disturbances on the 24V DC cabinet supply that are common near frequency inverters and motor starting equipment. การหยุดยั้งสั้น ๆ ที่จะทําให้สถานีทิ้งรถบัส PROFIBUS และต้องเริ่มต้นใหม่
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | 6ES7153-1AA03-0XB0 |
| การกําหนด | IM 153-1 DP ST |
| ขนาดสูงสุด โมดูล | 8 โมดูล S7-300 |
| จําหน่าย | 24V DC (ขั้นต่ํา 20.4V) |
| ปัจจุบันสูงสุด | 350mA @ 24V DC |
| พลังงานที่เก็บไว้ | 5ms |
| การเสียพลังงาน | 3W แบบ |
| PROFIBUS | ความเร็วสูงสุด 12 Mbit/s |
กระเป๋า I/O ที่กระจายไว้ที่ส่วนเครื่อง:ราค ET 200M ติดตั้งในส่วนล่างของพื้นที่ใกล้กับส่วนเครื่องเชื่อมต่อกับ CPU หลัก S7-300 หรือ S7-400 ผ่าน PROFIBUS DPIM 153-1 DP ST บริหารการสื่อสารจากเคเบิล PROFIBUS หลัก; สายไฟสนามสําหรับเซ็นเซอร์และตัวขับเคลื่อนในส่วนที่เชื่อมต่อท้องถิ่น
การเปลี่ยนในระบบที่ใช้ PROFIBUS อยู่แล้ว:ระบบ S7-300, S7-400, และ PCS 7 หลายระบบที่สร้างขึ้นรอบ PROFIBUS DP กับสถานี ET 200M ยังคงผลิตการเปลี่ยนมันด้วย IM 153-1 DP ST เดียวกันฟื้นฟูสถานีโดยไม่ต้องเปลี่ยนแปลงการตั้งค่า, และธนาคารโมดูลสัญญาณที่อยู่ใต้มันไม่ถูกรบกวน
แผ่นพื้นที่อุตสาหกรรมกระบวนการ:ET 200M พร้อม IM 153-1 DP ST เป็นมาตรฐานในกล่องแยกสนามอุตสาหกรรมกระบวนการที่ส่งสัญญาณแบบแอนลาจและอุปกรณ์สนามที่แยกแยกเชื่อมต่อกับโครง DP PROFIBUSสูงสุด 8 โมดูลสัญญาณต่อสถานี จัดการจํานวนอุปกรณ์สนามที่เหมาะสมจากจุดการกระจายเดียว.
ประหยัดประหยัด I/O แบบมาตรฐาน โดยไม่ใช้งานเกิน:เมื่อการมีให้บริการของสถานีระหว่างการเปลี่ยนเครื่องควบคุมที่ผิดปกติถูกจัดการในระดับ Master PROFIBUS (S7-400H กับ master DP สอง) สถานี ST IM 153-1 DP แบบมาตรฐานมักจะเพียงพอสถาปัตยกรรม redundancy นั่งอยู่ด้าน master; สถานีเพียงแค่เชื่อมต่อใหม่กับผู้ใหญ่ที่ใช้งาน
Q1: IM 153-1 DP ST ต่างกันอย่างไรกับ IM 153-2 HF?
IM 153-1 DP ST รองรับโมดูล S7-300 สูงสุด 8 โมดูล พร้อมการสลับ DP PROFIBUS วงจรแบบมาตรฐานเท่านั้น ไม่มีการขยายตัว ไม่มีโหมดอิสโครโนส ไม่มีบริการ DP V1 วงจรสั้น ไม่มีการตราเวลาIM 153-2 HF รองรับโมดูลสูงสุด 12 โมดูล, การขยายตัวของสถานี (การเชื่อมต่อแบบขยายตัวแบบสอง DP) รูปแบบแบบอิสอคโรน และการเข้าถึงปารามิเตอร์ DP V1IM 153-2 HF สําหรับสถานีที่ต้องการการทํางานที่ลดลงหรือทํางานที่เหมือนกัน.
Q2: วิธีการตั้งที่อยู่สถานี PROFIBUS?
ผ่านตัวเลือกที่อยู่หมุนบนหน้าด้านหน้าของโมดูล วางที่อยู่ให้ตรงกับค่าที่มอบให้กับ slave ในการตั้งค่าฮาร์ดแวร์ STEP 7 ของ DP masterการไม่ตรงกันระหว่างตัวเลือกทางกายภาพและที่อยู่ที่ตั้งค่า เริ่มทํางาน BF (Bus Fault) LED และยกเว้นสถานีจากวงจรรถบัส PROFIBUS จนกระทั่งแก้ไข.
Q3: เกิดอะไรขึ้นกับการออก ET 200M หากการเชื่อมต่อ PROFIBUS หายไป?
หน่วยตรวจสอบ PROFIBUS ของโมดูลจะหมดอายุ เมื่อไม่มีเทเลกราม DP ที่ถูกรับในช่วงเวลาที่กําหนดสถานี ET 200M เข้าสู่สภาพปลอดภัย หน่วยออกแบบมักจะตัดพลังงานให้กับทุกหน่วยออกแบบ หรือเก็บค่าสุดท้ายขึ้นอยู่กับวิธีการที่ปริมาตรของหน่วยถูกตั้งไว้ในการตั้งค่าฮาร์ดแวร์ STEP 7การตอบสนองสามารถตั้งค่าได้ต่อสถานีในระหว่างการใช้งาน
Q4: โมดูลสัญญาณ S7-300 จากการปรับปรุงใด ๆ สามารถใช้กับ IM 153-1 DP ST ได้หรือไม่?
ใช่ IM 153-1 DP ST เป็นที่เข้ากันได้กับระบบ S7-300 SM (โมดูลสัญญาณ) FM (โมดูลฟังก์ชัน) และ CP (โปรเซสเซอร์การสื่อสาร) ที่เข้ากับ ET 200Mขนาดสูงสุด 8 โมดูลยืนยันความเหมาะสมสําหรับฟังก์ชันพิเศษหรือโมดูลการสื่อสารใด ๆ กับเอกสารสินค้า Siemens
Q5: 6ES7153-1AA03-0XB0 มาจากไหน?
ผ่านตลาดหลังใช้ของ Siemens ET 200M ช่องทางการบริการของ Siemens, ผู้ขายอะไหล่อุตสาหกรรมอัตโนมัติ และผู้จําหน่ายที่ผ่านการทดสอบIM 153-1 AA03-0XB0 เป็นโมดูลอินเตอร์เฟซ ET 200M ที่ใช้กันทั่วไป; ความพร้อมในตลาดหลังการจําหน่ายโดยทั่วไปมีความน่าเชื่อถือ ยืนยันตัวเลขชิ้นส่วนเต็ม รวมถึงการปรับปรุง AA03-0XB0 จากฉลากของโมดูลที่ติดตั้งAA02) มีความสอดคล้องทางการทํางาน แต่ AA03 เป็นการปรับปรุงล่าสุดในชุดนี้.
