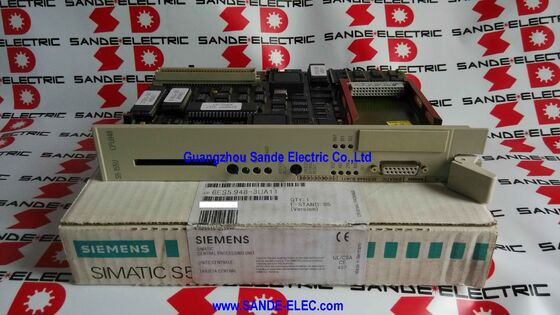

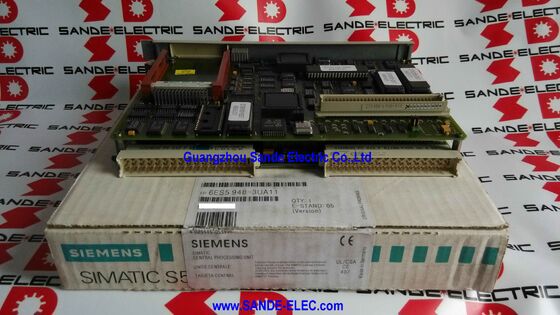

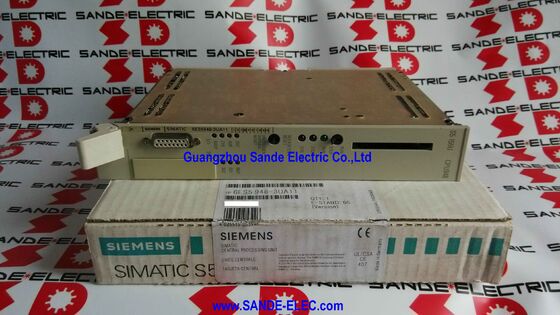

โมดูล CPU 6ES5948-3UA11 6ES59483UA11

Siemens 6ES5948-3UA11∙ SIMATIC S5 CPU 948 ∙ S5-135U / S5-155U หน่วยประมวลผลกลาง แรม 640KB แฟลช EPROM 4MB อินเตอร์เฟซ TTY 20mA ความกว้างสองเท่า

ภาพรวม

รายการซีเมนส์ 6ES5948-3UA11คือ CPU 948 หน่วยประมวลผลกลางที่ขับเคลื่อน SIMATIC S5-155U เครื่องควบคุมที่สามารถเขียนโปรแกรมได้มากที่สุดของซีเมนส์ในช่วงปี 1980 และ 1990

เพื่อที่จะเข้าใจความสําคัญของ CPU 948 คุณต้องเข้าใจว่า S5-155U คืออะไร ไม่ใช่ PLC ที่คอมพัคต์สําหรับการควบคุมเครื่องจักร แต่เป็นตัวควบคุมอัตโนมัติกระบวนการขนาดใหญ่ในความสามารถและการใช้งานของสิ่งที่ S7-400 จะกลายเป็นในภายหลัง

S5-155U พร้อม CPU 948 ถูกกําหนดให้ใช้ในการควบคุมโรงงานไฟฟ้า, การบริหารปฏิกิริยาเคมี, อัตโนมัติการบําบัดน้ําขนาดใหญ่,และการใช้งานกระบวนการต่อเนื่องที่โปรแกรมถูกวัดในร้อยๆ กิโลไบท และจํานวน I/O ในร้อยๆ จุด.

6ES5948-3UA11 ให้ความจําภายใน 640KB หมายเลขที่ต้องการสภาพแวดล้อม ในช่วงต้นปี 1990 เมื่อ CPU 948 ถูกออกแบบและนํามาใช้640KB เป็นการจัดสรรความจําที่สําคัญสําหรับเครื่องควบคุมอุตสาหกรรม.

ความจําโปรแกรมของ S5-155U ถูกวัดในคําสั่ง STEP 5 และ RAM 640KB รองรับโปรแกรมควบคุมกระบวนการที่ซับซ้อนและการจัดการข้อมูล ที่เป็นภารกิจอัตโนมัติที่ท้าทายสําหรับยุค.

วันนี้ CPU 948 ไม่ใช่สินค้าสําหรับการติดตั้งใหม่ แต่เป็นองค์ประกอบในการบํารุงรักษา ระบบ S5-155U ที่มันถูกออกแบบมายังคงทํางานในโรงงานกระบวนการที่ผ่านมาบ่อยครั้งในแอปพลิเคชั่นที่ค่าใช้จ่ายและการรบกวนของการย้ายไปยังแพลตฟอร์มที่ทันสมัยยังไม่ได้ถูกต้อง.

เมื่อ CPU 948 พลาดในอุปกรณ์ดังกล่าว การค้นหาตัวแทน เป็นเส้นทางที่รวดเร็วที่สุดและไม่รบกวนการในการฟื้นฟูการผลิต

ข้อจํากัดหลัก

S5-155U Architcture ที่ CPU 948 ทํางาน

S5-155U เป็นเครื่องควบคุมแบบโมดูลที่ใช้ราค์ (rack) ออกแบบมาเพื่อจัดการกับภารกิจอัตโนมัติที่ใหญ่ที่สุดในรุ่นของมันโมดูล I/O หลายตัว, และโปรเซสเซอร์การสื่อสาร

CPU 948 เป็นโมดูลความกว้างสองเท่า มันมีสองตําแหน่งสล็อตทางกายภาพในราค

ความกว้างสองเท่านี้ถูกขับเคลื่อนโดยความซับซ้อนของอิเล็กทรอนิกส์ภายใน CPU: RAM 640KB, ซ็อคเซ็นต์ submodule ความจํา, ซ็อคเซ็นต์ PG อินเตอร์เฟซ,และโปรเซสเซอร์และอิเล็กทรอนิกส์อินเตอร์เฟซบัส ทั้งหมดครอบครองการประกอบ PCB ที่ไม่สามารถเข้ากับความกว้างของสล็อตเดียว.

รถบัสด้านหลังของราคเชื่อมต่อ CPU 948 กับโมดูล I/O ทางขวาของมัน โดยนําสัญญาณรถบัสที่อยู่/ข้อมูลทั้งคู่ เพื่อการเข้าถึง I/O และพลังงาน

อินเตอร์เฟซ TTY 20mA (ลุปปั่นกระแส) บนแผ่นหน้าของ CPU 948 ทําหน้าที่เป็นการเขียนโปรแกรมและการเชื่อมต่อ HMIOP35) และอุปกรณ์การเขียนโปรแกรม STEP 5 ของยุคนั้นจากโปรแกรมมือถือไปยังสถานีวิศวกรรม PG 730 และ PG 740 ที่ใช้กับ PC

RAM ขนาด 640KB และสถาปัตยกรรม Submodule Memory

สถาปัตยกรรมความจําของ CPU 948 สะท้อนความจริงทางวิศวกรรมของช่วงปลายปี 1980 และช่วงต้นปี 1990 ในเศรษฐกิจครึ่งประสาทแรมภายใน 640KB ให้ความจําในการทํางานสําหรับโปรแกรมผู้ใช้และข้อมูล แต่แม้ว่า 640KB มีข้อจํากัดในการอัตโนมัติกระบวนการขนาดใหญ่.

สล็อตจํา Submodule แก้ข้อจํากัดนี้: Flash EPROM Submodule ที่ติดต่อได้สามารถขยายความจําโปรแกรม/ข้อมูลทั้งหมดที่สามารถติดต่อได้สูงสุดถึง 4MBการให้พื้นที่พอสําหรับโปรแกรมควบคุมกระบวนการซับซ้อนหลายหน้าที่ ที่ซับซ้อนหลายร้อยบล็อกโปรแกรม, ห้องสมุดควบคุม PID ที่กว้างขวาง และโครงสร้างข้อมูลขนาดใหญ่สําหรับการจัดการสัญญาณเตือน

ในความเป็นจริง แฟลช EPROM submodule ใช้เป็นความจําการบรรทุก ✓ ที่ไม่ลุกล้าลอยที่โครงการถูกบรรทุกไปใน RAM การทํางานในการเริ่มต้น

วงจรเปิดเครื่องทําให้ CPU 948 สําเนาโปรแกรมจาก EPROM submodule เข้าใน RAM ที่ทํางาน ก่อนที่จะเริ่มการดําเนินการซึ่งเป็นเหตุผลว่าทําไมระบบ S5-155U จึงถูกจดจําสําหรับเวลาเริ่มต้นใหม่ที่ยาวนาน เมื่อเทียบกับเครื่องควบคุมที่ทันสมัย.

TTY 20mA Current Loop ฐานการสื่อสารยุค S5

อินเตอร์เฟซวงจรกระแส 20mA (TTY) บน CPU 948 เป็นต้นไป RS-485 เป็นมาตรฐานสําหรับการเขียนโปรแกรม PLC และการเชื่อมต่อ HMIวงจรกระแสใช้กระแสกระแสกระแส 20mA เพื่อแสดงลักษณะทางตรรกะ "1" และ 0mA สําหรับทางตรรกะ "0".

การรหัสที่ใช้กระแสไฟฟ้านี้ ให้ความคุ้มกันเสียงที่เนื้อหาของอุตสาหกรรมที่มีมอเตอร์ขนาดใหญ่และสายไฟฟ้ายาวและการตรวจจับกระแสความแตกต่างของวงจรปัจจุบันนี้ เป็นน้อยกว่ามากต่อเสียงดังนี้.

การเขียนโปรแกรม S5-155U ด้วย CPU 948 จําเป็นต้องใช้อินเตอร์เฟซ TTY 20mA ที่เข้ากันได้บนอุปกรณ์เขียนโปรแกรม

การเชื่อมต่อคอมพิวเตอร์นับถือที่ทันสมัยต้องการตัวปรับ USB-to-TTY พร้อมโปรแกรม STEP 5 โดยทั่วไป STEP 5 V7.2 หรือใหม่กว่า

การบํารุงรักษา Legacy ทําไม CPU 948 Units ยังจําเป็น

อุปกรณ์ติดตั้ง S5-155U ที่ใช้ CPU 948 หน่วยถูกสร้างขึ้นเพื่อใช้งานหลายทศวรรษ

ระบบควบคุมโรงงานปิโตรเคมีที่ติดตั้งในปี 1992 ด้วยฮาร์ดแวร์ S5-155U อาจยังคงอยู่บนแพลตฟอร์มฮาร์ดแวร์เดิมจนถึงช่วงทศวรรษที่ 2020ความเสี่ยงในการผลิตเป็นจริง, และตราบใดที่เครื่องมือยังใช้งานได้ การแก้ปัญหาทางเศรษฐกิจของการย้ายถิ่นนั้นเป็นเรื่องยาก

เมื่อ CPU 948 ประสบความผิดพลาด การตอบสนองทันทีคือการซื้อหน่วยสํารองจากตลาดอะไหล่อุตสาหกรรม และนําการผลิตกลับมาอย่างรวดเร็วที่สุด

FAQ

Q1: ความแตกต่างระหว่าง CPU 948 รุ่น UA11, UA12, และ UA13 คืออะไร?

UA11 (หน่วยนี้) มี RAM 640KB, อินเตอร์เฟซการเขียนโปรแกรม TTY หนึ่ง, และสล็อต submodule ความจําหนึ่ง. UA12 เพิ่มซ็อตอินเตอร์เฟสที่สอง,สามารถเชื่อมต่อเทอร์มิเนลการเขียนโปรแกรมกับแพนล์ผู้ใช้งานได้พร้อมกัน. UA13 สะท้อนการปรับปรุงฟอร์มแวร์หลัง

ทุกรุ่นมีความสอดคล้องทางเครื่องจักรกลกับ Rack S5-135U/155U และมีความสอดคล้องทางไฟฟ้ากับ Backplane S5; โปรแกรมที่ติดตั้งบน submodule ความจําทํางานกับรุ่นใด ๆมีความสอดคล้องกับเวอร์ชั่นฟอร์มแวร์.

คําถามที่ 2: วิธีการเชื่อมต่อคอมพิวเตอร์ที่ทันสมัยกับ CPU 948 สําหรับการวินิจฉัยหรือการเขียนโปรแกรม

CPU 948 ใช้อินเตอร์เฟซ Cannon TTY 15 ปิน (ลุปปัจจุบัน 20mA) การเชื่อมต่อคอมพิวเตอร์ที่ทันสมัยต้องการอุปกรณ์ปรับ USB-to-TTY ที่เข้ากันได้กับโปรโตคอล AS511 บวกกับ Siemens STEP 5 V72 หรือใหม่กว่าที่ติดตั้งบนระบบ Windows XP (หรือเครื่องออนไลน์).

ไม่มีการเชื่อมต่อตรงผ่านสาย USB กับ PC ที่ใช้งาน STEP 7 หรือ TIA Portal

Q3: วิธีการฟื้นฟูโปรแกรมหลังจากเปลี่ยน CPU 948 ที่ล้มเหลว?

หากโปรแกรมถูกเก็บไว้ใน Flash EPROM memory submodule ถอด submodule ออกจาก CPU ที่ล้มเหลวและใส่มันเข้าไปในหน่วยสํารอง

CPU อัตโนมัติล็อดโปรแกรมจากซับโมดูล เมื่อเปิดเครื่อง ̇ ไม่จําเป็นต้องใช้สถานีโปรแกรม

หากไม่มีอุปกรณ์ย่อยใดๆ มีอยู่ โปรแกรมจะต้องดาวน์โหลดจากอาร์คิฟ STEP 5 ผ่านเทอร์มิเนลการเขียนโปรแกรมที่เชื่อมต่อ TTY

เหตุผลนี้ทําให้การเก็บโปรแกรมใน EPROM submodule เป็นที่แนะนําอย่างเข้มงวดสําหรับอุปกรณ์การผลิตทั้งหมด

Q4: หน่วย I/O สามารถเพิ่มเข้าไปในราค S5-155U ในขณะที่ CPU 948 กําลังทํางานได้หรือไม่?

การปรับปรุงออนไลน์ที่จํากัดสนับสนุน CPU 948 ติดตามสล็อตโมดูล I/O และสามารถจําหน่ายโมดูลที่ใส่ใหม่ระหว่างการทํางานแต่การมอบที่อยู่และการบูรณาการโมดูลใหม่ในโปรแกรมโดยทั่วไปต้องมีการปรับปรุงโปรแกรม STEP 5 และดาวน์โหลด.

สําหรับโรงงานที่มีความสําคัญต่อความปลอดภัย การเปลี่ยนแปลงฮาร์ดแวร์หรือโปรแกรมใด ๆ ควรปฏิบัติตามขั้นตอนการจัดการการเปลี่ยนแปลงของสถานที่ และดําเนินการในช่วงตลาดการบํารุงรักษาที่วางแผน

Q5: ตัวเลือกการย้ายที่มีสําหรับระบบ S5-155U/CPU 948?

เป้าหมายการย้ายมาเป็นมาตรฐานคือ SIMATIC S7-400 โดยมีเครื่องมือการแปลง STEP 5 เป็น STEP 7 ช่วยในการปรับปรุงโครงการ

แนวทางในระยะ โดยใช้โมดูลการเชื่อมต่อ ทําให้การย้ายจาก S5 ไปยัง S7 ได้เพิ่มเติมในขณะที่โรงงานยังคงทํางานบนส่วนที่เหลือของ S5

การอพยพเต็มของระบบควบคุมกระบวนการขนาดใหญ่ S5-155U เป็นแบบปกติเป็นโครงการทุนหลายเดือนที่วางแผนรอบการปิดโรงงาน
