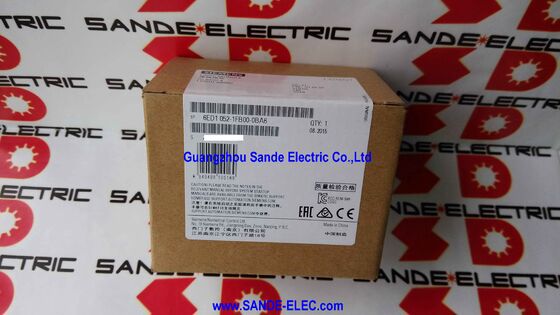

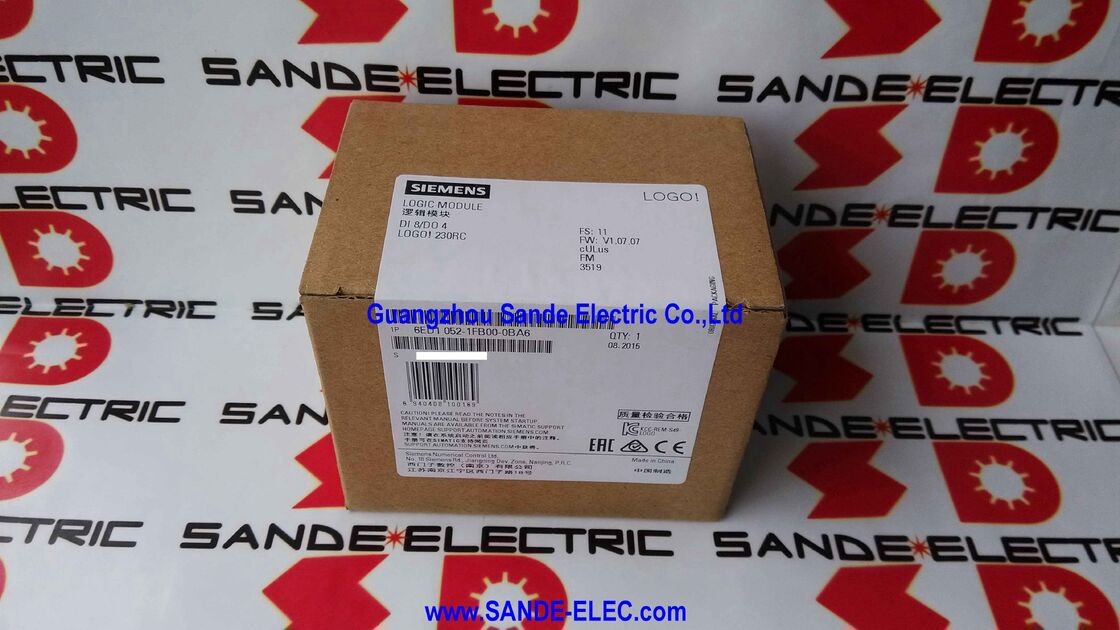

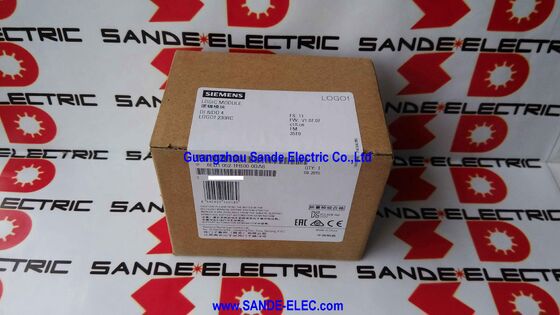

Siemens 6ED1052-1FB00-0BA6 | LOGO! 230RC โมดูลตรรกะ — 115/230VAC, 8 อินพุตดิจิทัล / 4 เอาต์พุตรีเลย์, 200 บล็อกฟังก์ชัน, หน้าจอในตัว, ขยายได้, รุ่น 0BA6

ภาพรวม

Siemens 6ED1052-1FB00-0BA6 คือ LOGO! 230RC — รุ่นหน้าจอในตัวของอุปกรณ์อัตโนมัติขนาดเล็กที่ได้รับความนิยมสูงสุดของ Siemens สำหรับสภาพแวดล้อม 115V/230V AC/DC

อุปกรณ์นี้มีตำแหน่งที่โดดเด่นในภูมิทัศน์ของระบบอัตโนมัติ: ฉลาดเกินกว่าจะเป็นแผงรีเลย์ แต่กะทัดรัดและคุ้มค่าเกินกว่าจะใช้ PLC เต็มรูปแบบ LOGO! เติมเต็มช่องว่างระหว่างการเดินสายรีเลย์ที่ซับซ้อนและระบบ PLC ที่เหมาะสมสำหรับงานควบคุมขนาดเล็กนับพันที่พบในโรงงานอุตสาหกรรม อาคารพาณิชย์ และแอปพลิเคชันโครงสร้างพื้นฐาน

รุ่น 230RC ทำงานโดยตรงจากแหล่งจ่ายไฟหลัก AC โดยไม่จำเป็นต้องใช้หม้อแปลง 24V DC หรือโมดูลแหล่งจ่ายไฟแยกต่างหาก

อินพุตแหล่งจ่ายไฟมีแรงดันไฟฟ้าเดียวกับอินพุตภาคสนาม — ต่อสายอุปกรณ์โดยตรงจากแหล่งจ่ายไฟหลัก 115V หรือ 230V AC และแรงดันไฟฟ้าเดียวกันจะขับเคลื่อนอินพุตดิจิทัลทั้งแปด เซ็นเซอร์และสวิตช์ที่เข้ากันได้กับ 115V/230V AC สามารถเชื่อมต่อโดยตรงกับขั้วต่ออินพุต

การออกแบบที่ใช้ไฟหลักโดยตรงนี้ช่วยลดความซับซ้อนในการติดตั้งในสภาพแวดล้อมที่อุปกรณ์ภาคสนามใช้แรงดันไฟฟ้า AC เป็นเรื่องปกติ — ไม่ต้องมีแหล่งจ่ายไฟ DC ระดับกลางให้คำนวณ ติดตั้ง หรือบำรุงรักษา

เอาต์พุตรีเลย์สี่ตัวให้ความยืดหยุ่นในการสวิตช์ที่แท้จริง: หน้าสัมผัสรีเลย์แบบไร้ศักย์สามารถสวิตช์แรงดันไฟฟ้าที่แตกต่างกันในช่องเอาต์พุตที่แตกต่างกัน จัดการโหลดแบบต้านทานได้สูงสุด 10A และขับโหลดแบบเหนี่ยวนำ เช่น คอนแทคเตอร์มอเตอร์ โซลินอยด์วาล์ว และสตาร์ทเตอร์ปั๊มได้สูงสุด 3A

ความยืดหยุ่นนี้ — รวมกับความสามารถในการผสมโหลด AC 115V และ 230V ในหน้าสัมผัสรีเลย์ที่แตกต่างกัน — ทำให้ 230RC เป็นตัวเลือกตามธรรมชาติสำหรับการควบคุมอุปกรณ์เครื่องจักรที่ใช้ไฟ AC ซึ่งเอาต์พุต PLC จำเป็นต้องสวิตช์โหลดไฟหลักจริงโดยตรงโดยไม่ต้องใช้รีเลย์ขั้นกลาง

ข้อมูลจำเพาะหลัก

200 บล็อกฟังก์ชัน — สิ่งที่ใส่ได้ใน 200 การเชื่อมต่อ

ขีดจำกัด 200 บล็อกของ LOGO! 0BA6 กำหนดจำนวนการเชื่อมต่อเชิงตรรกะสูงสุดที่โปรแกรมวงจรสามารถมีได้

บล็อกฟังก์ชันคือองค์ประกอบใดๆ — หน้าสัมผัส คอยล์ ตัวตั้งเวลา ตัวนับ ตัวเปรียบเทียบ ฟังก์ชันพิเศษ วงจรตัวตั้งเวลาหน่วงเวลาแบบเปิดอย่างง่ายใช้สามบล็อก โปรแกรมระบบอัตโนมัติอาคารที่ครอบคลุมซึ่งจัดการแสงสว่าง การระบายอากาศ และการเข้าถึง อาจใช้ 150–180 บล็อกก่อนที่จะถึงขีดจำกัด

เพดาน 200 บล็อกรองรับงานควบคุมที่ LOGO! ถูกออกแบบมาได้อย่างสบาย: แทนที่แผงตั้งเวลา รีเลย์ และหน้าสัมผัสเสริมด้วยอุปกรณ์โปรแกรมเดียว

สำหรับงานที่เกิน 200 บล็อก — ลำดับที่ซับซ้อนกว่า ระบบอาคารขนาดใหญ่ การควบคุมเครื่องจักรหลายแกน — 0BA8 ที่มี 400 บล็อก หรือ SIMATIC S7-1200 คือขั้นตอนที่เหมาะสม

หน้าจอในตัว — เหนือกว่าการตั้งโปรแกรมอย่างง่าย

หน้าจอของ 230RC (การระบุ "RC" รวมถึงหน้าจอ รุ่นที่ไม่มีหน้าจอคือ "RCo") ให้ฟังก์ชันการทำงานสามอย่าง: การปรับเปลี่ยนพารามิเตอร์โปรแกรม ณ จุดติดตั้งโดยใช้ปุ่มนำทางสี่ปุ่มโดยไม่ต้องใช้ PC; ข้อความแจ้งเตือนสูงสุด 40 ข้อความที่สามารถกำหนดค่าได้ใน Soft Comfort ซึ่งจะปรากฏขึ้นเพื่อตอบสนองต่อเงื่อนไขของโปรแกรม ("ปั๊มกำลังทำงาน", "ประตูเปิด — สัญญาณเตือน", "ถังว่าง"); และการแสดงผลแบบเรียลไทม์ของตัวตั้งเวลาที่ทำงาน ค่าตัวนับ และการวัดแบบอนาล็อก

สำหรับการติดตั้งแบบสแตนด์อโลนขนาดเล็กที่ไม่จำเป็นต้องมี HMI เฉพาะ หน้าจอของ LOGO! เองให้ข้อมูลสถานะที่จำเป็นโดยไม่มีค่าใช้จ่ายฮาร์ดแวร์เพิ่มเติม

การขยาย — จาก 8 อินพุตเป็น 24 อินพุตดิจิทัล

โมดูลขยาย LOGO! เชื่อมต่อกับด้านขวาของยูนิตพื้นฐานโดยการติดด้านข้างโดยตรง — ไม่ต้องใช้สายบัส ไม่ต้องใช้แร็ค ไม่ต้องมีการเชื่อมต่อที่ซับซ้อน

โมดูลจะคลิปเข้าด้วยกันและเชื่อมต่อทางไฟฟ้าผ่านขั้วต่อด้านข้าง สร้างแถวที่กะทัดรัดบนราง DIN

การกำหนดค่าที่ขยายได้สูงสุด — 24 DI, 16 DO, 8 AI, 2 AO — ทำได้โดยการเพิ่มส่วนผสมที่เหมาะสมของโมดูลขยาย LOGO! ดิจิทัลและอนาล็อก

โมดูลการสื่อสาร AS-Interface ขยาย LOGO! เพื่อควบคุมอุปกรณ์ AS-Interface ได้สูงสุด 31 ตัว; โมดูล KNX รวม LOGO! เข้ากับเครือข่ายระบบอัตโนมัติอาคารโดยตรง

คำถามที่พบบ่อย

คำถามที่ 1: สามารถตั้งโปรแกรม LOGO! 230RC ได้โดยตรงบนอุปกรณ์ หรือต้องใช้ PC เสมอหรือไม่?

ทั้งสองอย่างเป็นไปได้ อุปกรณ์รองรับการตั้งโปรแกรมผ่านแผงปุ่มโดยตรงผ่านปุ่มนำทางสี่ปุ่มสำหรับวงจรอย่างง่าย สำหรับโปรแกรมที่ซับซ้อนซึ่งมีบล็อกจำนวนมาก ข้อความแจ้งเตือน และการจำลอง LOGO! Soft Comfort V6 บน PC จะมีประสิทธิภาพมากกว่ามาก

โปรแกรมจะถูกถ่ายโอนผ่านสาย PC จากนั้น LOGO! จะทำงานแบบสแตนด์อโลน

คำถามที่ 2: หน้าสัมผัสรีเลย์สามารถสวิตช์โหลดอะไรได้บ้างโดยตรง?

หน้าสัมผัส 10A ที่ 230VAC สามารถสวิตช์โหลดแบบต้านทานได้สูงสุด 2,300W โหลดแบบเหนี่ยวนำ (คอนแทคเตอร์ ขดลวดโซลินอยด์ อินพุตหม้อแปลง) จำกัดที่ 3A ต่อหน้าสัมผัส — ประมาณ 690W ที่ 230VAC

โหลดมอเตอร์ที่สูงกว่า 3A ควรขับเคลื่อนผ่านคอนแทคเตอร์ภายนอก รีเลย์ LOGO! จะจ่ายไฟให้กับขดลวดคอนแทคเตอร์ และคอนแทคเตอร์จะจัดการกระแสไฟมอเตอร์

คำถามที่ 3: โมดูลขยาย 0BA6 เข้ากันได้กับ LOGO! basic units รุ่น 0BA7 หรือ 0BA8 หรือไม่?

ไม่ โมดูลขยายจะเฉพาะเจาะจงรุ่น — โมดูล 0BA6 ทำงานได้กับ basic units รุ่น 0BA6 เท่านั้น รุ่นที่แตกต่างกันใช้โปรโตคอลบัสขยายที่แตกต่างกันและไม่สามารถใช้แทนกันได้

เมื่อจัดหาโมดูลขยายทดแทนหรือเพิ่มเติม ควรยืนยันรุ่นที่ตรงกับ basic unit ที่ติดตั้งเสมอ

คำถามที่ 4: จะเกิดอะไรขึ้นกับโปรแกรม LOGO! และค่าที่คงอยู่ระหว่างการไฟฟ้าดับ?

โปรแกรมจะถูกจัดเก็บในหน่วยความจำ Flash แบบไม่ลบเลือนและคงอยู่ตลอดไปจากการขัดจังหวะการจ่ายไฟ ค่าที่คงอยู่ (ตัวนับ สถานะตัวตั้งเวลา ธงที่กำหนดค่าให้คงอยู่) จะถูกรักษาไว้โดย EEPROM โดยไม่ต้องใช้แบตเตอรี่สำรอง ค่าที่ไม่คงอยู่จะรีเซ็ตเป็นค่าเริ่มต้นเมื่อเปิดเครื่อง

การเลือกค่าที่จะทำให้คงอยู่จะถูกตั้งค่าใน Soft Comfort ระหว่างการพัฒนาโปรแกรม

คำถามที่ 5: เส้นทางการอัปเกรดเมื่อมีงานที่เกินขีดจำกัด 200 บล็อกของ LOGO! คืออะไร?

สำหรับช่วง I/O ที่ขยายออก โมดูล LOGO! AS-Interface จะเพิ่มอุปกรณ์ภาคสนามได้สูงสุด 31 ตัวโดยไม่ใช้ความจุตรรกะของ LOGO!

เมื่อโปรแกรมเองเกิน 200 บล็อก ขั้นตอนต่อไปคือ SIMATIC S7-1200 ซึ่งมีหน่วยความจำทำงาน 75KB หรือมากกว่า PROFINET IO และชุดคำสั่ง PLC เต็มรูปแบบในขนาดที่กะทัดรัดใกล้เคียงกันบนราง DIN
