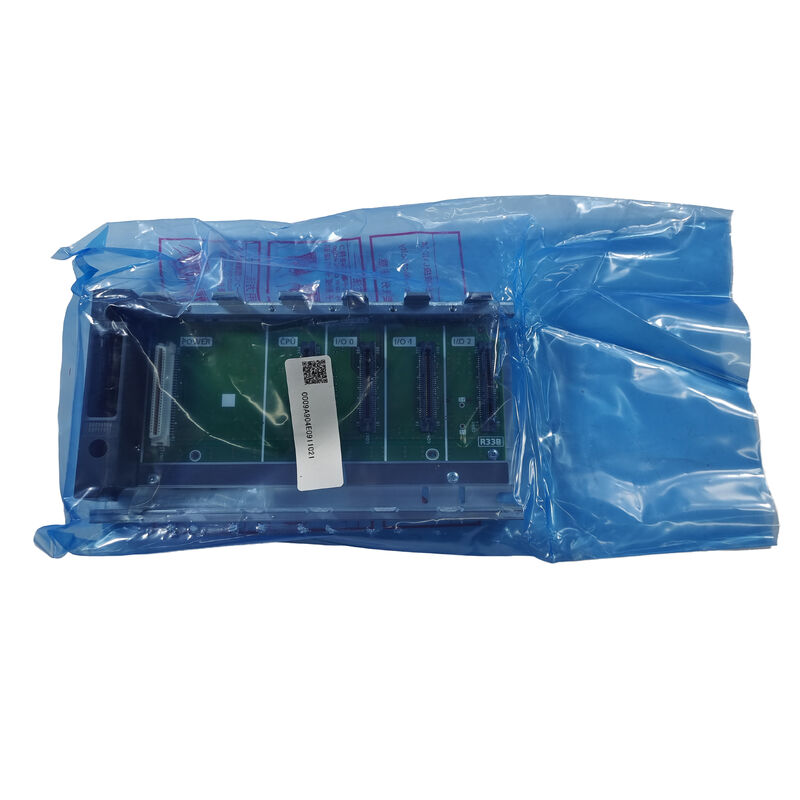

R33B ∙ มิตซูบิชิ MELSEC iQ-R ซีรีส์ หน่วยฐานหลัก ∙ หลังหลัง 3 สล็อต / การติดตั้งพื้นผิว / PLC Rack

R33B หน่วยพื้นฐานหลัก ผิวหลังสําหรับระบบ iQ-R MELSEC compact

R33B เป็นหน่วยฐานหลัก 3 สล็อตของ Mitsubishi Electric สําหรับแพลตฟอร์ม PLC MELSEC iQ-R วงการและ I/O หรือโมดูลฟังก์ชันในระบบควบคุมขนาดเล็กในฐานะ "หน่วยพื้นฐานหลัก" R33B สามารถรองรับโมดูล CPU ได้โดยตรง โดยแยกมันจากหน่วยพื้นฐานขยายที่เชื่อมต่อกับฐานหลักที่มีอยู่เพื่อความจุของโมดูลเพิ่มเติม

ที่ 3 สล็อตR33B ให้บริการระดับการตั้งค่ามาตรฐานที่เล็กที่สุดในช่วงหน่วยพื้นฐาน MELSEC iQ-R เหมาะสําหรับเครื่องควบคุมเครื่องยนต์ขนาดเล็กและแอพลิเคชั่นที่จํานวนโมดูลทั้งหมด (CPU), แหล่งไฟฟ้า, และจํานวนน้อยของ I / O หรือโมดูลฟังก์ชัน) ใส่ในจํานวนสล็อตขั้นต่ํานี้

ข้อมูลสินค้าหลัก

ฟังก์ชันของหน่วยฐานหลัก พลังงาน ข้อมูล และการติดตั้งทางกายภาพ

R33B backplane ทําหน้าที่สามส่วนรวมสําหรับโมดูลที่ติดตั้งอยู่บนมัน:

การกระจายพลังงานโมดูล:ด้านหลังกระจายพลังงานจากโมดูลพลังงานที่ติดตั้งไปยังสล็อตโมดูลแต่ละโมดูล

รถบัสระบบความเร็วสูง:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, สนับสนุนความต้องการในการสแกนที่ต้องการของการควบคุมการเคลื่อนไหวที่ทันสมัยและการใช้งาน I / O ความเร็วสูง

การยึดจํากัดโมดูลทางกายภาพ:ระเบียงหลังให้รังการติดตั้งกลไกและโครงสร้างนําโมดูลที่ถือแต่ละโมดูลที่ติดตั้งไว้อย่างมั่นคงในตําแหน่งมีคลิปยึดจําหน่ายโมดูล และจุดติดตั้ง DIN rail หรือ panel สําหรับการประกอบแบบครบวงจร.

การใช้งาน

เครื่องควบคุมเครื่องจักรขนาดเล็ก:เครื่องมือเครื่องจักรขนาดเล็กและกลาง, อุปกรณ์การบรรจุและระบบการจัดการวัสดุที่โลจิกการควบคุมและความต้องการ I/O เหมาะกับการตั้งค่า CPU / แหล่งพลังงาน / I/O 3 สล็อต

ระบบสถาปัตยกรรม I/O ที่กระจายApplications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

เครื่องควบคุมอุปกรณ์ที่ติดอยู่บนสกิด:อุปกรณ์ OEM สกิ๊ดและหน่วยกระบวนการแบบโมดูลที่มีระบบควบคุมที่ครอบคลุมตัวเอง โดยที่พื้นที่แผ่นจํากัดและจํานวน I/O ของแอปพลิเคชั่นมีขนาดต่ํา

ระบบทดลองและทดสอบ:วิศวกรรมเตียงทดสอบ การควบคุมเครื่องแบบต้นแบบ และระบบอัตโนมัติห้องปฏิบัติการ โดยใช้การตั้งค่า MELSEC iQ-R อย่างน้อยระหว่างการพัฒนา ก่อนที่จะปรับขนาดเป็นระบบการผลิต

FAQ

Q1: ความแตกต่างระหว่าง "หน่วยฐานหลัก" และ "หน่วยฐานขยาย" ในซีรีส์ MELSEC iQ-R คืออะไร?

หน่วยพื้นฐานหลัก (เช่น R33B) คือ Backplane ที่มีโหลด CPU อยู่โดยตรง ✅ เป็น rack หลักของระบบ MELSEC iQ-R An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirement. ทุกระบบ MELSEC iQ-R ต้องการหน่วยฐานหลักหนึ่งอย่างถูกต้อง; หน่วยฐานขยายเพิ่มขึ้นตามความต้องการ

Q2: R33B สามารถขยายด้วยหน่วยฐานขยายได้หรือไม่ หากในที่สุดจําเป็นกว่า 3 สล็อต?

ใช่ ช่องทาง MELSEC iQ-R รองรับการเชื่อมต่อหน่วยฐานขยายกับหน่วยฐานหลักผ่านบัสขยายของระบบเพิ่มความจุทั้งหมดของโมดูลเกินจํานวนสล็อตของหน่วยฐานหลักยืนยันจํานวนขั้นตอนขยายสูงสุดและจํานวนโมดูลทั้งหมดที่รองรับโดยรุ่น CPU รายการที่ติดตั้งใน R33Bในฐานะที่ระดับประสิทธิภาพของ CPU กําหนดขนาดการตั้งค่าระบบสูงสุด.

Q3: R33B รวมโหลดพลังงาน หรือซื้อแยกกัน

หน่วยฐาน R33B ตัวเองเป็น Backplane เท่านั้น หน่วยไฟฟ้าเป็นส่วนประกอบที่แยกตัวติดตั้งอยู่ในสล็อตของหน่วยฐาน (หรือสําหรับรุ่น CPU ที่มีไฟฟ้าที่บูรณาการความต้องการนี้อาจถูกยกเลิก). ยืนยันความต้องการของเครื่องพลังงานจากรายละเอียดของ CPU โมดูลเฉพาะเนื่องจากบางประเภทของ CPU MELSEC iQ-R มีฟังก์ชันไฟฟ้าที่บูรณาการที่เปลี่ยนแปลงการจัดสรรสล็อตที่มีอยู่.

Q4: โมดูล CPU ไหนที่เข้ากันได้กับหน่วยฐาน R33B?

R33B ได้ถูกออกแบบมาเพื่อ MELSEC iQ-R ระดับ CPU โมดูล รวมถึง R-series กระบวนการ CPUs,และ CPU ที่สามารถเขียนโปรแกรมได้ตามมาตรฐาน ที่ใช้งานอินเตอร์เฟซเบ็คเพลน และโปรโตคอลบัสระบบของแพลตฟอร์ม iQ-R. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
