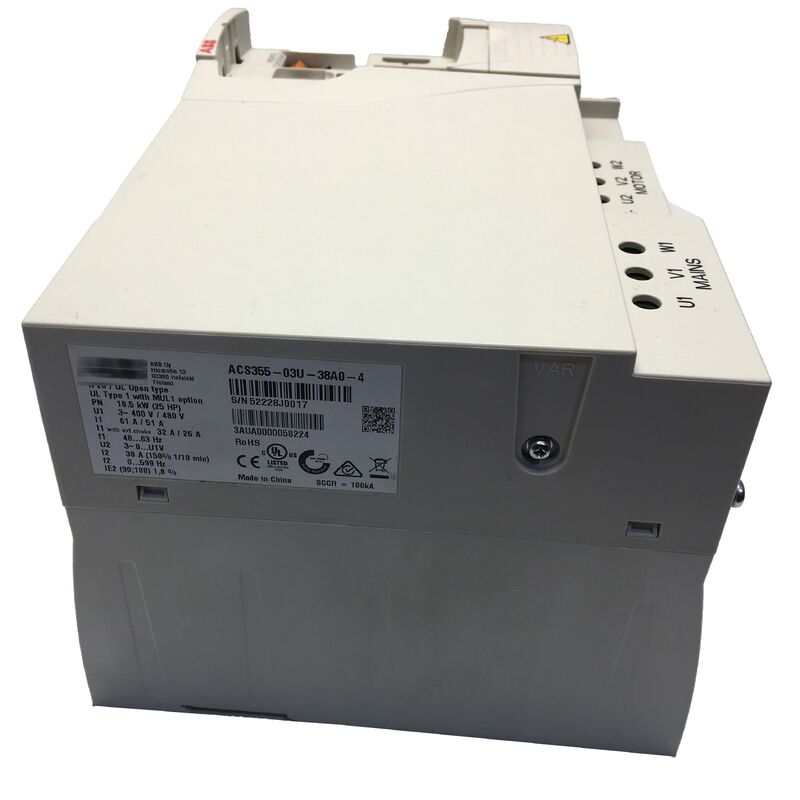

ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04
  • ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04
  • ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04
  • ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04
  • ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04
  • ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04

ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04

สถานที่กำเนิด จีน
ชื่อแบรนด์ ABB
ได้รับการรับรอง CE RoHS
หมายเลขรุ่น ACS355-03U-38A0-4
รายละเอียดสินค้า
ยี่ห้อ:
เอบีบี
แบบอย่าง:
ACS355-03U-38A0-4
ประเภทสินค้า:
ไดรฟ์ความถี่ตัวแปร
ชุด:
เอซีเอส355
แรงดันไฟฟ้าขาเข้า:
380-480 โวลต์
กระแสไฟขาออก:
38 ก
ระดับพลังงาน:
18.5 กิโลวัตต์
เฟส:
3 เฟส
ระดับการป้องกัน:
IP20
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
USD 900-1100 / piece
รายละเอียดการบรรจุ
บรรจุภัณฑ์เดิม
เวลาการส่งมอบ
2 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต
100 ชิ้นต่อวัน
รายละเอียดสินค้า
ACS355-03U-38A0-4 เครื่องแปลงความถี่ ACS35503U38A04
ACS355-03U-38A0-4
38A / R4 Frame / Open Loop Vector / Safe Torque Off / IP20
  • ระยะความถี่:48-63 Hz
  • อุณหภูมิบริเวณ:-10 ถึง +50 °C
  • ความชื้น:0-95% ไม่กระชับ
  • ขนาด (H × W × D):9.61 × 10.24 × 6.65 นิ้ว
  • น้ําหนัก:90.7 ปอนด์
ACS355 หน่วยขับเคลื่อนเครื่องจักรของ ABB สําหรับการใช้งานอุตสาหกรรมที่ต้องการ
ACS355 เป็นไมโครไดรฟ์ชั้นนําของ ABB สําหรับเครื่องจักรอุตสาหกรรม ACS355-03U-38A0-4 ครอบคลุมการจัดอันดับ 25HP / 18.5kW ในกรอบ R4 ที่คอมแพคตที่ 480V serving บริการระดับกลางของครอบครัว ACS355.ระยะผลิต 37 ถึง 22kW
สาขาการใช้งานหลักของมันประกอบด้วยการจัดการวัสดุ การแปรรูปอาหารและเครื่องดื่ม และการแปรรูปยาง พลาสติก และไม้นี่คือสภาพแวดล้อมที่ต้องการการควบคุมมอเตอร์ที่น่าเชื่อถือ, การเชื่อมต่อแบบยืดหยุ่น และการใช้งานอย่างรวดเร็ว
ข้อจํากัดหลัก
ปริมาตร มูลค่า
การจัดอันดับ 25 HP / 18.5 kW
กระแสไฟออก 38A
ความดันทางเข้า 380-480V AC 3 ขั้นตอน
กรอบ R4
รอบ IP20 / UL แบบเปิด
การควบคุมเครื่องยนต์ เวกเตอร์ลุปเปิด (เวกเตอร์ไม่มีเซนเซอร์)
อัตราการอุดหนุน 150% งานหนัก
การเบรก การฉีดDC + ทรานซิสเตอร์เบรกไดนามิก
ปลอดภัย Torque Off มาตรฐาน (STO)
การเข้าแบบดิจิตอล 5
การเข้าแบบแอนาล็อก 2
ผลิต 1 รีเล่ 1 ดิจิตอล 1 อานาล็อก
ประสิทธิภาพ IE2
การควบคุมมอเตอร์ วงจรลุ้นเปิด (วงจรไร้เซ็นเซอร์)
ACS355-03U-38A0-4 ใช้ระบบควบคุมเวกเตอร์แบบลุปเปิด อัลกอริทึมเวกเตอร์ที่ไม่มีเซนเซอร์ของ ABB ที่ให้การควบคุมความเร็วและทอร์คอย่างแม่นยํา โดยไม่ต้องใช้เครื่องรหัสมอเตอร์
การควบคุมเวกเตอร์วงจรเปิดคํานวณไหลของมอเตอร์และทอร์คโดยใช้แบบจําลองคณิตศาสตร์ของมอเตอร์ ◎ ปรับตัวให้กับสภาพการทํางานจริงของมอเตอร์ในเวลาจริงผลคือการทํางานที่เกินการควบคุมพื้นฐานของ V/Hz:
  • ระบบควบคุมความเร็ว:การควบคุมความเร็วอย่างเข้มงวดในภาระที่ต่ําและในช่วงภาระที่เปลี่ยน
  • ทอร์คความเร็วต่ํา:การส่งมอบทอร์คสูงในความเร็วต่ํา โดยไม่ต้องมีข้อมูลกลับคืนจากเครื่องรหัส
  • ความเหมาะสมของมอเตอร์:ทํางานกับมอเตอร์อินดูคชั่นมาตรฐาน โดยไม่มีฮาร์ดแวร์เพิ่มเติม (ไม่มีโคเดอร์ ไม่มีเครื่องวัดความเร็ว)
สถานการณ์การใช้งาน
การปรับปรุงคอนเวียร์ดริเวอร์:เครื่องขนส่งพัสดุถูกปรับปรุงจากมอเตอร์ความเร็วคงที่ เป็นการควบคุมความเร็วแปรACS355-03U-38A0-4 ให้การควบคุมความถี่แปร 25HP กับการเร่งและลดความช้าที่เรียบร้อย.
เครื่องขับเครื่องแปรรูปอาหาร:เครื่องแปรรูปอาหารและเครื่องดื่มต้องการการควบคุมมอเตอร์ความเร็วแปรที่ระดับสุขภาพกรอบ R4 กระชับของ ACS355-03U-38A0-4 เหมาะกับภายในตู้ควบคุมของเครื่องจักรในขณะที่ให้ผลงานการควบคุมมอเตอร์ที่ต้องการ.
คํา ถาม ที่ ถาม บ่อย
Q1: ความแตกต่างระหว่างการจัดอันดับการใช้งานปกติ (ND) และการจัดอันดับการใช้งานหนัก (HD) สําหรับ ACS355-03U-38A0-4 คืออะไร?
ACS355-03U-38A0-4 มีกําลัง 25HP / 38A ในรูปแบบภาระหนัก (150% อัตราการอุดตัน 1 นาที) ในระบบภาระปกติ (110% อัตราการอุดตัน)แฮร์ดแวร์เดียวกันอาจรองรับอัตราพลังงานต่อเนื่องที่สูงกว่าเล็กน้อยสําหรับการใช้งานที่มีความต้องการในการอุดหนุนระยะยาวสูง เช่น คอนเวอเรอร์ที่มีการเริ่มต้นบ่อย ๆ ภายใต้ภาระ
Q2: เครื่องกรอง EMC ต้องเชื่อมต่อสําหรับการติดตั้งที่สอดคล้องกับ CE ไหม?
ACS355-03U-38A0-4 ขนส่งพร้อมกับกรอง EMC ภายในถูกตัดต่อ สําหรับความเป็นไปตามการติดป้าย CE ในสภาพแวดล้อมที่ต้องการขั้นต่ําการปล่อย (EN 61800-3 ประเภท C2 หรือ C3)เครื่องกรอง EMC ต้องเชื่อมต่อผ่านสายกรอง EMC ภายใน.นี่คือการเชื่อมต่อสกรูที่เรียบง่าย ภายในเครื่องขับเคลื่อน ดูคู่มือเครื่องมือ ACS355 สําหรับจุดเชื่อมต่อเฉพาะ
Q3: ตัวเลือกbus สนามไหนที่เข้ากันได้กับ ACS355-03U-38A0-4?
ACS355 รองรับโปรโตคอลบัสสนามที่หลากหลายผ่านโมดูล plug-in option. อัดปรับที่สามารถใช้ได้ประกอบด้วย PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet,และคนอื่นๆ ผ่านสล็อตตัวเลือกของไดรฟ์. รหัสตัวปรับตัวเฉพาะจะแนบแนบกับหมายเลขส่วนฐาน (ตัวอย่างเช่น +K454 สําหรับ PROFIBUS, +K475 สําหรับ Ethernet/IP+Modbus TCP+PROFINET)
Q4: แม็คโครแอพลิเคชันใดที่ติดตั้งก่อนใน ACS355-03U-38A0-4?
ACS355 ประกอบด้วยแมคโรแอพลิเคชั่นหลายตัว: ABB Standard (การทํางาน VFD ประสงค์ทั่วไป), มือ / อัตโนมัติ (สวิตช์ตําแหน่ง / การควบคุมทางไกล),การควบคุม PID (การตอบสนองกระบวนการที่มีเครื่องควบคุม PID ที่บูรณาการ), การควบคุมทอร์ค, และการควบคุมลําดับ. แมคโครเหล่านี้ตั้งค่าค่าของเครื่องขับเคลื่อนก่อนสําหรับโหมดการควบคุมเฉพาะเจาะจง.
Q5: ความยาวสายไฟฟ้าสูงสุดระหว่างเครื่องขับเคลื่อนและมอเตอร์คืออะไร?
ขั้นต่ําความยาวของสายพานขึ้นอยู่กับชนิดของสายพานมอเตอร์ การตั้งค่าความถี่การสลับของเครื่องขับเคลื่อน และการใช้ปฏิกิริยาออกหรือกรอง du /dtสําหรับสายไฟฟ้าแบบสแตนดาร์ดที่มีการป้องกัน โดยไม่มีการกรองเสริม, ABB กําหนดความยาวสายไฟฟ้าสูงสุดในคู่มืออุปกรณ์ ACS355 โดยทั่วไป 100m สําหรับการใช้งานมาตรฐานสายไฟที่ยาวกว่าหรือสวิตชิ่งความถี่สูงอาจต้องการปฏิกิริยาออกเพื่อจํากัดความเครียด du/dt บนอุปกรณ์กันแรงของมอเตอร์.
ABB ACS355-03U-38A0-4 Frequency Converter
