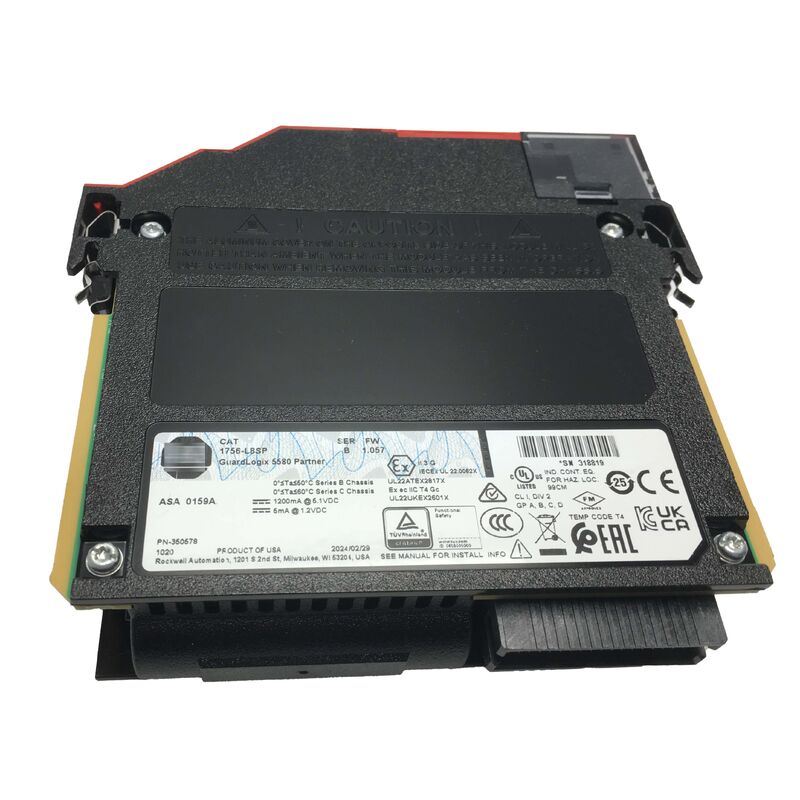

1756-L8SP AB GuardLogix5580 พาร์ทเนอร์ผู้ควบคุมความปลอดภัย Plc 1756L8SP ใหม่ปิด
แอลเลน-บราดลีย์ 1756-L8SP จริงๆ GuardLogix 5580 ความปลอดภัย คู่มือควบคุม
หมายเลขคัดลอก:1756-L8SP
ผู้ผลิต:โรคเวลล์ ออโตเมชั่น / อัลเลน-บราดลี่ย์
ครอบครัวสินค้า:GuardLogix 5580 / คอนโทรล็อกซ์
ประเภทเครื่องควบคุม:พาร์ทเนอร์ความปลอดภัย (ผู้ประมวลผลร่วมกับ SIL 3 / PLe)
ชาซี:ControlLogix ซีรีส C
กล่อง:เปิด
แสดง:ใช่
ระดับความปลอดภัย:SIL 3 / PLe / ประเภท 4
ภาพรวม
1756-L8SP เป็น GuardLogix 5580 Safety Partner Controller หน่วยพัฒนาส่วนร่วมที่สร้างครึ่งที่สองของระบบความปลอดภัย GuardLogix 5580 ครบถ้วนมันไม่สามารถดําเนินการกับโลจิกได้โดยอิสระ.
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
ในสถาปัตยกรรม GuardLogix 5580 โลจิกความปลอดภัยถูกดําเนินการบนทั้งตัวควบคุมหลักและพันธมิตรความปลอดภัยพร้อมกันพาร์ทเนอร์ด้านความปลอดภัยจะเปรียบเทียบผลการทดลองอย่างต่อเนื่องกับผลการทดลองครั้งแรก.ถ้ามีความไม่เห็นกัน ถ้าผู้ประมวลผลทั้งสองคนมาถึงข้อสรุปที่แตกต่างกันจากข้อมูลความปลอดภัยเดียวกัน ภาคีจะทําให้เกิดความผิดพลาดด้านความปลอดภัยที่นําระบบไปสู่สภาพปลอดภัยรูปแบบการดําเนินงานที่เหลือเกิน 1oo2 (หนึ่งในสอง) นี้เป็นพื้นฐานของสถาปัตยกรรมความปลอดภัย SIL 3 / PLe.
1756-L8SP ติดตั้งในสล็อตตรงไปทางขวาของตัวควบคุมหลักที่คู่กันในชัสซี่ ControlLogix Series C ใด ๆมันถูกตั้งค่าและโปรแกรมเป็นส่วนหนึ่งของโครงการ Studio 5000 Logix Designer เหมือนกับตัวควบคุมหลัก ไม่มีเครื่องมือโปรแกรมหรือโครงการที่แยกสําหรับพันธมิตรความปลอดภัยโปรแกรมความปลอดภัยปรากฏในโครงการ Studio 5000 พร้อมกับภารกิจมาตรฐาน, โดยภารกิจความปลอดภัยกระจายอัตโนมัติในทั้งสองประมวลผล.
ข้อจํากัดหลัก
| ปริมาตร |
มูลค่า |
| หมายเลขคัดลอก |
1756-L8SP |
| ผู้ผลิต |
โรคเวลล์ ออโตเมชั่น / อัลเลน-บราดลี่ย์ |
| ครอบครัวสินค้า |
GuardLogix 5580 |
| ประเภทเครื่องควบคุม |
พาร์ทเนอร์ความปลอดภัย (ผู้ประมวลผลร่วมกัน, ไม่แยกตัว) |
| การจัดอันดับความปลอดภัย |
SIL 3 / PLe / ประเภท 4 |
| ความเหมาะสมของชาสซี่ |
การควบคุมลอกิกซ์ซีรีส์ C (1756-A4, -A7, -A10, -A13, -A17) |
| ตําแหน่ง slot |
ทันทีไปทางขวาของคู่ควบคุมหลัก |
| การดึงพลังงาน |
5 mA @ 1.2V DC; 1.2A @ 5.1V DC |
| การ ขาด แรง |
3.5W |
| การระบายความร้อน |
11.9 BTU/hr |
| อุณหภูมิการทํางาน |
0 - 60°C (32 - 140°F) |
| รอบ |
เปิด |
| การแสดง |
ใช่ |
| การรับรอง |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| น้ําหนัก |
ประมาณ 0.43 kg (0.94 lbs) |
สถาปัตยกรรมความปลอดภัย GuardLogix
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentนี่คือความแตกต่างที่แท้จริง
สถาปัตยกรรมความปลอดภัยแบบดั้งเดิมต้องการตัวควบคุมความปลอดภัยที่แยกแยก และมีเครื่องมือการเขียนโปรแกรมความปลอดภัยที่จํากัดพร้อมกับ PLC มาตรฐาน GuardLogix กําจัดการทับซ้อนนี้
เครื่องควบคุม GuardLogix 5580 หลักจัดการกับภารกิจอัตโนมัติมาตรฐาน (การเคลื่อนไหว, กระบวนการ, I / O ที่แยกแยก) และการดําเนินภารกิจความปลอดภัยในส่วนจําระดับความปลอดภัยของมัน1756-L8SP ใช้เป็นช่องตรวจสอบอิสระสําหรับส่วนแยกความปลอดภัย.
เมื่อผู้ควบคุมหลักเสร็จสิ้นการดําเนินงานด้านความปลอดภัย พาร์ทเนอร์ด้านความปลอดภัยตรวจสอบผลลัพธ์.การไม่สอดคล้องใด ๆ แสดงถึงความผิดพลาดที่เป็นไปได้และส่งผลให้มีการปรับเปลี่ยนที่ควบคุมไปสู่ภาวะปลอดภัย
อาร์คิทคอเรกชั่นคู่นี้ตอบสนองความต้องการของ IEC 61508 และ ISO 13849-1 สําหรับการใช้งาน SIL 3 และ PLe ตามลําดับมีขนาดความจําความปลอดภัยที่กําหนดโดยรุ่นตัวควบคุมหลักที่ใช้.
การติดตั้งและการตั้งค่า
1756-L8SP ใช้สล็อตชาสซี่เดียว เครื่องควบคุมหลักคู่ใช้สล็อตข้างเคียงทางซ้าย
พาร์ทเนอร์ความปลอดภัยไม่สามารถติดตั้งในตําแหน่งอื่นใดที่เกี่ยวข้องกับหลักของมัน
การตั้งค่าของ 1756-L8SP ถูกจัดการโดยอัตโนมัติภายใน Studio 5000 Logix Designer เมื่อโครงการควบคุม GuardLogix หลักถูกสร้างขึ้นพาร์ทเนอร์ความปลอดภัยถูกเพิ่มเข้าไปในต้นไม้ I/O ของโครงการ, แฟร์มแวร์ของมันต้องตรงกับเวอร์ชั่น แฟร์มแวร์ของตัวควบคุมหลัก และลายเซ็นต์ความปลอดภัยต้องเหมือนกันกับทั้งสองตัวความต้องการเหล่านี้ถูกตรวจสอบโดยอัตโนมัติระหว่างการดาวน์โหลดโครงการและรับรองในเวลาทํางาน.
ปุ่มรีเซ็ตฮาร์ดแวร์ที่ตั้งไว้บนแผ่นหน้า 1756-L8SP ทําให้คู่มือความปลอดภัยสามารถรีเซ็ตได้ระหว่างการเปิดไฟหรือการเริ่มต้นใหม่โดยไม่หยุดควบคุมหลักนี้มีความสําคัญในกรณีการเปิดใช้งานที่จําเป็นต้องรีเซ็ตภารกิจความปลอดภัยซ้ํา ๆ. ปุ่มไม่มีผลในระหว่างการทํางานปกติ, ป้องกันการรีเซ็ตโดยอุบัติเหตุ
การพิจารณาด้านการออกแบบระบบความปลอดภัย
ในแอพลิเคชั่น SIL 3 เครื่องควบคุม GuardLogix 5580 แต่ละตัวต้องการพาร์ทเนอร์ความปลอดภัย 1756-L8SP อย่างถูกต้องโมดูลพันธมิตรเป็นองค์ประกอบฮาร์ดแวร์ที่บังคับต้องใช้ หน่วยควบคุม GuardLogix หลักที่ทํางานโดยไม่มีพันธมิตรจํากัดความสามารถ SIL 2พาร์ทเนอร์ความปลอดภัยคือสิ่งที่ยกระบบขึ้นสู่ SIL 3
เมื่อออกแบบระบบความปลอดภัยที่ใช้ 1756-L8SP เอกสารเกี่ยวกับฟังก์ชันความปลอดภัยต้องคํานึงถึงความเหมาะสมของฟอร์มแวร์ของพันธมิตรความปลอดภัยการจัดสรรความจําความปลอดภัยบนตัวควบคุมหลัก, และส่วนร่วมของเวลาปฏิกิริยาความปลอดภัยของคู่ควบคุมปริมาตรทั้งหมดนี้ถูกกําหนดไว้ในเอกสารการรับรองความปลอดภัยที่ต้องการโดย IEC 61508 และ ISO 13849-1 สําหรับฟังก์ชันความปลอดภัยของแอพลิเคชั่น.
คํา ถาม ที่ ถาม บ่อย
Q1: สามารถใช้ 1756-L8SP กับการควบคุมหลัก GuardLogix 5580 ใด ๆ หรือมีเพียงรุ่นเฉพาะ?
1756-L8SP สามารถใช้งานกับเครื่องควบคุมหลัก GuardLogix 5580 ทั้งหมด (1756-L81ES ถึง 1756-L85ES)เฟิร์มแวร์เวอร์ชั่นต้องตรงกันระหว่างหลักและพันธมิตรความปลอดภัยความจําความปลอดภัยที่มีให้กับภารกิจความปลอดภัยเป็นฟังก์ชันของรุ่นตัวควบคุมหลัก ไม่ใช่พันธมิตรความปลอดภัย. 1756-L8SP ตัวเองไม่มีความจําที่เข้าถึงผู้ใช้มันใช้ความทรงจําความปลอดภัยที่ได้รับการจัดสรรโดยหลัก.
Q2: เกิดอะไรขึ้นถ้า 1756-L8SP ถอนออกจากชาสีขณะที่ระบบทํางาน?
การถอนคู่มือความปลอดภัยจากชัสซี่ขณะที่ระบบกําลังทํางานจะทําให้เกิดความผิดพลาดความปลอดภัยที่ใหญ่ทันที ระบบจะเปลี่ยนไปสู่สภาพปลอดภัยเครื่องควบคุม GuardLogix หลักตรวจพบการสูญเสียการสื่อสารของพันธมิตรความปลอดภัยและไม่สามารถดําเนินการดําเนินการหลอกลัจิกความปลอดภัยโดยไม่ต้องช่องตรวจสอบที่สอง. นี่คือพฤติกรรมที่ถูกต้องและคาดหวัง ✅ อาร์คิทคชันความปลอดภัยต้องการทั้ง 2 เครื่องประมวลผลสําหรับการทํางาน SIL 3
Q3: พาร์ทเนอร์ความปลอดภัยแสดง LED สภาพสีเหลือง
LED สภาพสีเหลืองบน 1756-L8SP โดยทั่วไปแสดงให้เห็นว่าโมดูลกําลังทํางาน แต่ยังไม่ได้สynchronized กับตัวควบคุมหลักของมัน, หรือว่ามันอยู่ในภาวะความผิดพลาดที่ไม่สําคัญ.นี่อาจเกิดขึ้นระหว่างการใช้งานครั้งแรกเมื่อเวอร์ชั่นฟอร์มแวร์ยังไม่ตรงกัน, หรือหลังจากการดาวน์โหลดโครงการเมื่อการลงนามความปลอดภัยถูกตั้งใหม่ ตรวจสอบการวินิจฉัยของตัวควบคุมใน Studio 5000 สําหรับรหัสความผิดพลาดเฉพาะเจาะจง หากโมดูลถูกติดตั้งใหม่ยืนยันความเหมาะสมของฟอร์มแวร์ และสมบูรณ์ลําดับการตรวจสอบการดาวน์โหลดและการลงนามความปลอดภัย.
Q4: ปริมาณ 1756-L8SP มีผลต่อการดําเนินงานแบบมาตรฐาน (ไม่เกี่ยวกับความปลอดภัย) ของตัวควบคุมหลักหรือไม่?
ไม่. 1756-L8SP ติดต่อกับส่วนแบ่งภารกิจความปลอดภัยของตัวควบคุมหลักเท่านั้น. การทํางานแบบมาตรฐานและการเคลื่อนไหวจะดําเนินการบนตัวควบคุมหลัก โดยอิสระจากพันธมิตรความปลอดภัยพาร์ทเนอร์ด้านความปลอดภัยตรวจสอบการดําเนินงานด้านความปลอดภัย โดยไม่ขัดแย้งกับวงจรสแกนงานมาตรฐานนี่คือข้อดีหลักของสถาปัตยกรรม GuardLogix ที่บูรณาการ ความปลอดภัยและการควบคุมมาตรฐานอยู่ร่วมกันในฮาร์ดแวร์เดียวกัน โดยไม่ส่งผลกระทบต่อการทํางาน
Q5: ตัว 1756-L8SP สามารถใช้งานได้แบบย้อนหลังกับ GuardLogix 5570 (1756-L7SP)
ไม่. 1756-L8SP เป็นพันธมิตรความปลอดภัยของ GuardLogix 5580 และไม่เข้ากันได้แบบย้อนหลังกับระบบ GuardLogix 5570 ที่ใช้ 1756-L7SP เป็นพันธมิตรความปลอดภัยของพวกเขาครอบครัวทั้งสองมีสถาปัตยกรรมที่แตกต่างกัน, แพลตฟอร์มแวร์ และความต้องการของชัสซี่การอพยพจากระบบความปลอดภัยที่ใช้ 5570 ไปยังระบบที่ใช้ 5580 ต้องการการอพยพแอปพลิเคชั่นเต็มที่ใน Studio 5000 และการรับรองฟังก์ชันความปลอดภัยใหม่.
