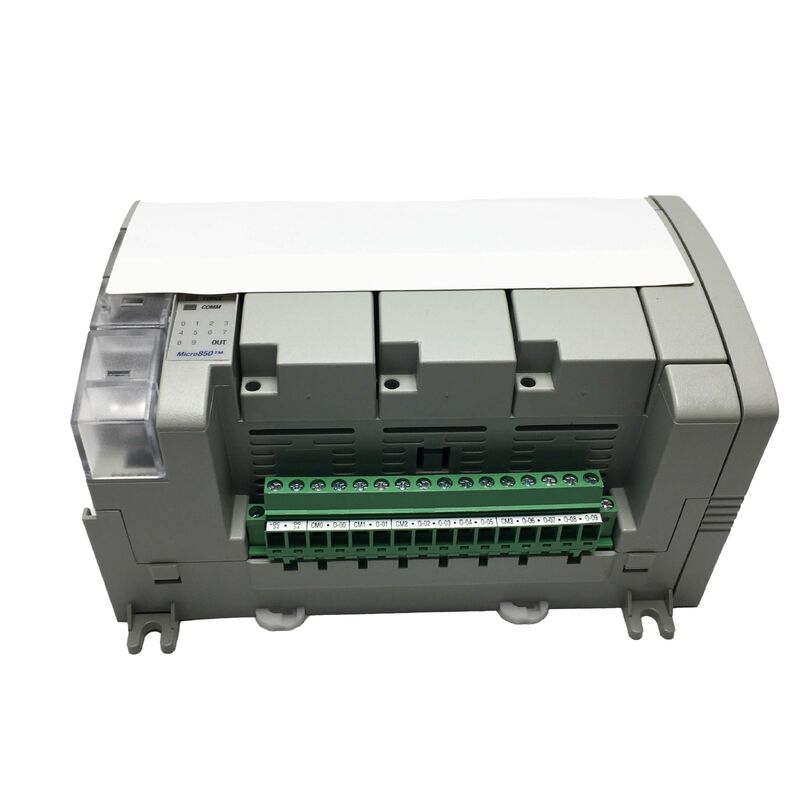

Allen-Bradley 2080-L50E-24QWB ไมโครคอนโทรลเลอร์ EtherNet/IP
The Allen-Bradley 2080-L50E-24QWB เป็นคอนโทรลเลอร์แบบตั้งโปรแกรมได้ Micro850 EtherNet/IP แบบ 24 จุด ประกอบด้วยอินพุตดิจิทัล 14 จุดที่รองรับ 24V DC หรือ AC และเอาต์พุตแบบรีเลย์ 10 จุด การกำหนดค่า QWB นี้ให้ข้อได้เปรียบที่ชัดเจนสำหรับการใช้งานสวิตช์โหลดแบบผสมแรงดันไฟฟ้าและ AC ซึ่งเอาต์พุตแบบทรานซิสเตอร์จะต้องใช้รีเลย์อินเทอร์เฟซเพิ่มเติม
ภาพรวมคอนโทรลเลอร์
คอนโทรลเลอร์ Micro850 นี้อยู่ในตำแหน่งกลางของตระกูล Micro800 มีพอร์ต Ethernet 10/100Base-T ในตัว พอร์ต serial RS232/485 แบบไม่แยก และพอร์ตโปรแกรม USB รองรับโมดูล I/O ส่วนขยายซีรีส์ 2085 ได้สูงสุดสี่โมดูล และมีช่องเสียบปลั๊กอินสามช่องสำหรับโมดูลฟังก์ชันพิเศษ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความสามารถในการขยายในอนาคต
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ |
ค่า |
| อินพุตดิจิทัล |
14 × 24V DC/AC |
| เอาต์พุตดิจิทัล |
10 × รีเลย์ |
| แหล่งจ่ายไฟ |
24V DC |
| ช่อง HSC |
สูงสุด 4 |
| หน่วยความจำโปรแกรม |
10K ขั้นตอนโปรแกรม |
| หน่วยความจำข้อมูล |
20 KB |
| อีเธอร์เน็ต |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| พอร์ตซีเรียล |
RS232/485 (ไม่แยก) |
| USB |
พอร์ตโปรแกรม |
| ช่องเสียบปลั๊กอิน |
3 |
| I/O ส่วนขยาย |
สูงสุด 4 โมดูล |
| จุด I/O รวมสูงสุด |
สูงสุด 132 จุดดิจิทัล (พร้อมส่วนขยาย) |
ข้อดีของเอาต์พุตแบบรีเลย์
เอาต์พุตแบบรีเลย์ 10 จุดให้หน้าสัมผัสแบบไร้ศักย์ซึ่งแยกทางไฟฟ้าจากวงจรจ่ายไฟของคอนโทรลเลอร์ สิ่งนี้ช่วยให้สามารถสลับโหลด AC หรือ DC ได้โดยไม่ต้องกังวลเรื่องขั้วหรือการใช้ร่วมกัน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีข้อกำหนดแรงดันไฟฟ้าผสมหรือโหลดประเภท pilot duty แบบเหนี่ยวนำ
ความสามารถอินพุต AC/DC แบบคู่
อินพุต 14 จุดรับทั้ง 24V DC และ AC ได้โดยตรง ทำให้ไม่ต้องใช้รีเลย์ปรับสภาพสัญญาณเพิ่มเติมในการใช้งานที่ปรับปรุงใหม่ด้วยสายไฟภาคสนาม AC ที่มีอยู่ อินพุตสี่ช่องสามารถกำหนดค่าเป็นช่องสัญญาณนับความเร็วสูงสำหรับป้อนกลับตัวเข้ารหัส อินพุตพัลส์มิเตอร์วัดการไหล และการใช้งานวัดความถี่
การเชื่อมต่อเครือข่าย
พอร์ต Ethernet ในตัวรองรับทั้ง EtherNet/IP สำหรับการรวมระบบ Allen-Bradley และ Modbus TCP/IP สำหรับการสื่อสารกับอุปกรณ์ของบุคคลที่สาม คอนโทรลเลอร์สามารถสื่อสารกับโหนด Ethernet ได้สูงสุด 8 โหนดพร้อมกัน ครอบคลุมความต้องการของเครื่องจักรแบบสแตนด์อโลนทั่วไปหรือเซลล์การผลิตขนาดเล็ก
ความสามารถในการขยาย
คอนโทรลเลอร์สามารถขยายได้ผ่านช่องเสียบปลั๊กอินสามช่องสำหรับโมดูลฟังก์ชันพิเศษ และช่องโมดูลส่วนขยายสี่ช่องสำหรับการเพิ่มจุด I/O จำนวนมาก สถาปัตยกรรมส่วนขยายแบบคู่รองรับจุด I/O ดิจิทัลได้สูงสุด 132 จุด ในขณะที่ยังคงความยืดหยุ่นสำหรับการใช้งานควบคุมอนาล็อก อุณหภูมิ และการเคลื่อนไหว
การเขียนโปรแกรมและซอฟต์แวร์
การเขียนโปรแกรมทำได้โดยใช้ซอฟต์แวร์ Connected Components Workbench (CCW) ของ Rockwell Automation ซึ่งรองรับภาษา IEC 61131-3 ทั้งหมด รวมถึง ladder diagram, function block diagram, structured text และ sequential function chart โดยไม่ต้องมีค่าลิขสิทธิ์เพิ่มเติม
คำถามที่พบบ่อย
ความแตกต่างระหว่าง 2080-L50E-24QWB และ 2080-L50E-24QBB คืออะไร?
คอนโทรลเลอร์ทั้งสองรุ่นเหมือนกันในด้านการสื่อสาร การขยาย และความสามารถในการประมวลผล QWB มีเอาต์พุตแบบรีเลย์ 10 จุดสำหรับการสวิตช์ AC/DC ในขณะที่ QBB มีเอาต์พุตแบบทรานซิสเตอร์แบบ sinking 10 จุดสำหรับโหลด 24V DC เท่านั้น เลือกรุ่น QWB สำหรับการใช้งานแบบผสมแรงดันไฟฟ้า และรุ่น QBB สำหรับการสวิตช์ DC ที่เร็วกว่า
คอนโทรลเลอร์สามารถรองรับจุด I/O รวมได้กี่จุดเมื่อมีการขยาย?
เริ่มต้นจาก 24 จุดบนบอร์ด การเพิ่มโมดูลส่วนขยายซีรีส์ 2085 แบบ 32 จุดสี่โมดูล จะได้จุด I/O ดิจิทัลประมาณ 132 จุด ช่องเสียบปลั๊กอินสามช่องจะเพิ่มโมดูลฟังก์ชันพิเศษโดยไม่ใช้ช่องส่วนขยาย
ต้องใช้ซอฟต์แวร์อะไรในการเขียนโปรแกรม?
Connected Components Workbench (CCW) เป็นซอฟต์แวร์ฟรีของ Rockwell Automation ที่รองรับภาษาโปรแกรม IEC 61131-3 ทั้งหมด และรวมโหมดจำลองสำหรับการทดสอบแบบออฟไลน์
คอนโทรลเลอร์สามารถสื่อสารกับอุปกรณ์ Modbus ได้หรือไม่?
ใช่ พอร์ต Ethernet รองรับ Modbus TCP/IP และพอร์ต serial RS232/485 รองรับ Modbus RTU ทำให้เหมาะสำหรับการใช้งานที่ต้องการการสื่อสารกับอุปกรณ์ภาคสนาม Modbus รุ่นเก่า
ค่าเกณฑ์อินพุตต่ำ 14V หมายถึงอะไรในทางปฏิบัติ?
เกณฑ์ขั้นต่ำ 14V ช่วยให้มั่นใจได้ว่าอินพุตจะได้รับการจดจำอย่างน่าเชื่อถือในระบบที่มีแรงดันไฟฟ้าตกหรือสายเคเบิลยาว แหล่งจ่ายไฟ 24V ปกติที่ตกเหลือ 18V จะยังคงให้สัญญาณลอจิก 1 ที่ถูกต้อง ทำให้มีระยะห่างที่เพียงพอสำหรับสภาวะแหล่งจ่ายไฟในโลกแห่งความเป็นจริง
