SNP-9034 Skynet Electronics โมดูลแหล่งจ่ายไฟ 5V±15V
ภาพรวมผลิตภัณฑ์
Skynet SNP-9034 เป็นแหล่งจ่ายไฟแบบสวิตชิ่งแบบเปิดเฟรมขนาด 30 วัตต์ ให้เอาต์พุต DC แบบควบคุม 3 รางพร้อมกัน: +5V ที่ 1.5A, +15V ที่ 1.2A และ -15V ที่ 0.3A ด้วยช่วงอินพุต AC สากล (90VAC ถึง 260VAC) และความทนทานต่อความถี่ทั่วโลก (47Hz ถึง 63Hz) แหล่งจ่ายไฟนี้ทำงานได้อย่างราบรื่นกับแหล่งจ่ายไฟหลักทั่วโลก
ออกแบบมาสำหรับระบบ PLC, บอร์ดควบคุมเครื่องจักรอุตสาหกรรม, อุปกรณ์วัด และอุปกรณ์อิเล็กทรอนิกส์แบบฝัง แหล่งจ่ายไฟขนาดกะทัดรัดนี้ให้ทั้งกำลังไฟระดับลอจิก (+5V) และรางอนาล็อก (±15V) ในหน่วยเดียวที่มีขนาดเพียง 70 × 130 × 32.1 มม.
ข้อมูลจำเพาะหลัก
| กำลังขับรวม |
30 วัตต์ |
| เอาต์พุต 1 |
+5V DC @ 1.5A (ปกติ) / 3A (สูงสุด) |
| เอาต์พุต 2 |
+15V DC @ 1.2A (ปกติ) / 2A (สูงสุด) |
| เอาต์พุต 3 |
-15V DC @ 0.3A (ปกติ) / 0.5A (สูงสุด) |
| ช่วงแรงดันไฟฟ้าอินพุต |
90VAC ถึง 260VAC |
| ความถี่อินพุต |
47Hz ถึง 63Hz |
| ความแม่นยำของแรงดันไฟฟ้าเอาต์พุต |
±1% (ทุกราง) |
| การรับรองความปลอดภัย |
UL 1950, CSA 22.2 No.234, VDE EN60950 |
| ขนาด |
70 × 130 × 32.1 มม. |
สถาปัตยกรรมเอาต์พุตสามทาง
SNP-9034 รวมเอาต์พุต +5V สำหรับลอจิกดิจิทัล, ไมโครคอนโทรลเลอร์ และวงจร I/O ของ PLC เข้ากับ ±15V สำหรับออปแอมป์, การปรับสภาพสัญญาณอนาล็อก และเครื่องมือวัดความแม่นยำ สถาปัตยกรรมแหล่งจ่ายไฟแบบคลาสสิกนี้ช่วยขจัดความจำเป็นในการใช้แหล่งจ่ายไฟหลายตัวหรือตัวแปลง DC-DC ในระบบผสมดิจิทัล/อนาล็อก
ความเข้ากันได้กับอินพุตสากล
ด้วยการปรับแรงดันไฟฟ้าอัตโนมัติตั้งแต่ 90VAC ถึง 260VAC แหล่งจ่ายไฟนี้สามารถทำงานได้ทั่วโลกโดยไม่ต้องดัดแปลง ความทนทานต่อความถี่ 47-63Hz ครอบคลุมทั้งระบบไฟหลัก 50Hz และ 60Hz ในขณะที่เวลา Hold-up >16ms ช่วยให้การทำงานมีเสถียรภาพแม้ในช่วงที่ไฟฟ้าขัดข้องสั้นๆ

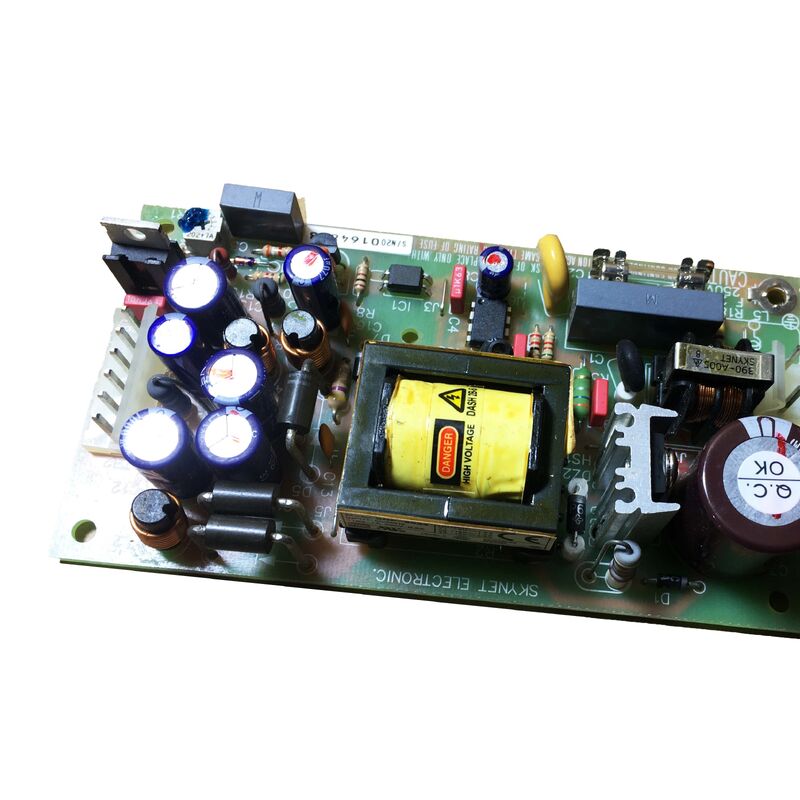

การออกแบบแบบเปิดเฟรม
โครงสร้างแบบเปิดเฟรมช่วยให้รวมเข้ากับแชสซีอุปกรณ์ได้ง่าย รูยึด M3 มาตรฐาน (รูปแบบ 60 × 120 มม.) และขั้วต่อแบบเทอร์มินัลบล็อก Molex มาตรฐานอุตสาหกรรมช่วยให้การติดตั้งและบำรุงรักษาทำได้ง่าย
การรับรองและการปฏิบัติตามข้อกำหนด
การรับรองความปลอดภัย UL, CSA และ VDE รวมถึงการปฏิบัติตามข้อกำหนด EMI FCC Class B และ VDE Vfg 243/1991 ทำให้แหล่งจ่ายไฟนี้เหมาะสำหรับอุปกรณ์ที่มุ่งเป้าไปที่ตลาดอเมริกาเหนือ, แคนาดา และยุโรป
คำถามที่พบบ่อย
สามารถใช้ SNP-9034 กับแหล่งจ่ายไฟหลัก 115VAC และ 230VAC ได้หรือไม่?
ได้ ช่วงอินพุตสากล (90VAC ถึง 260VAC) ช่วยให้ทำงานได้กับแรงดันไฟฟ้าหลักมาตรฐานทั่วโลกโดยไม่ต้องเปลี่ยนแปลงฮาร์ดแวร์หรือการกำหนดค่า
การป้องกันแรงดันไฟฟ้าเกินแบบ Crowbar คืออะไร?
การป้องกันแบบ Crowbar จะลัดวงจรเอาต์พุตที่ได้รับผลกระทบเมื่อแรงดันไฟฟ้าเกินเกณฑ์ที่ปลอดภัย เพื่อป้องกันวงจรดาวน์สตรีม คุณสมบัติด้านความปลอดภัยนี้จะทำงานเมื่อเกิดข้อผิดพลาดภายในและต้องรีเซ็ตด้วยการเปิด/ปิดแหล่งจ่ายไฟ
สามารถโหลดรางเอาต์พุตแยกกันได้หรือไม่?
แต่ละรางสามารถทำงานได้ตั้งแต่โหลด 0A โดยไม่มีข้อกำหนดขั้นต่ำ รางการจัดอันดับกระแสสูงสุดให้พื้นที่สำหรับกระแสไฟเริ่มต้นและกระแสไฟกระชากชั่วคราว
ขั้วต่อหาซื้อทดแทนได้ง่ายหรือไม่?
ได้ ทั้งอินพุต AC (Molex 5277-2) และเอาต์พุต DC (Molex 5273-x) ใช้ขั้วต่อแบบเทอร์มินัลบล็อกมาตรฐานอุตสาหกรรมที่มีจำหน่ายทั่วไปและมีรุ่นที่เข้ากันได้
เหมาะสำหรับแผงควบคุม PLC หรือไม่?
ได้ เมื่อติดตั้งในตู้ที่ต่อสายดินอย่างเหมาะสมและจำกัดการเข้าถึงส่วนที่มีไฟฟ้า SNP-9034 เป็นไปตามข้อกำหนดสำหรับแผงควบคุมอุตสาหกรรมและแชสซีอุปกรณ์
