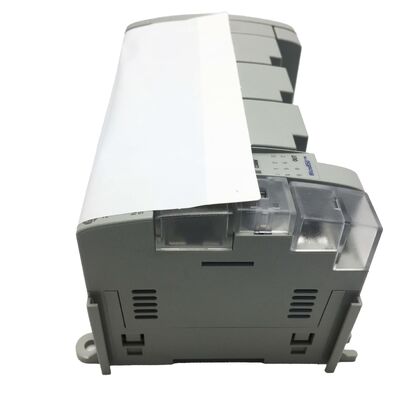

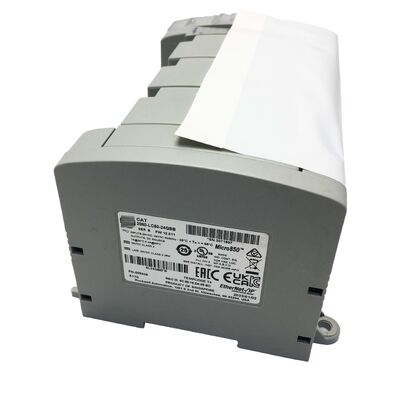

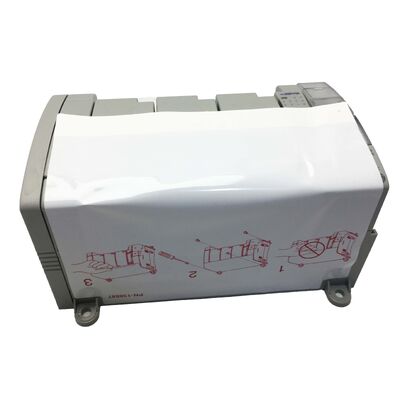

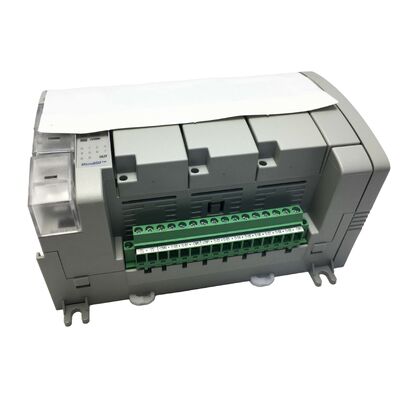

อัลเลน-บราดลีย์ 2080-LC50-24QBB
24 I/O, Ethernet, การควบคุมการเคลื่อนไหวความเร็วสูง
เลขส่วน:2080-LC50-24QBB
ผู้ผลิต:อัลเลน-บราดลีย์ (ร็อคเวลล์ ออโตเมชั่น)
สายสินค้า:มิโคร 850
UPC:884951711709
สภาพ:ใหม่ / ปรับปรุงใหม่ / เงินเหลือ
ภาพรวมสินค้า
อัลเลน-บราดลีย์ 2080-LC50-24QBB เป็นเครื่องควบคุมโลจิกที่สามารถเขียนโปรแกรมได้แบบอิสระระระดับกลางจากรุ่น Micro 850 ของร็อคเวลล์ อัตโนมัติแพลตฟอร์มคอนโทรเลอร์นี้สะสมช่องว่างระหว่าง Micro 820 ระดับการเข้าสู่ระบบ และครอบครัว CompactLogix ที่มีความก้าวหน้ากว่า, ทําให้มันเหมาะสมสําหรับการใช้งานอัตโนมัติเครื่องจักรขนาดเล็กและกลางที่ต้องการพื้นที่ที่คอมแพคต์, การเชื่อมต่อ Ethernet และความสามารถในการเคลื่อนไหวจริงในหน่วยเดียว
ด้วย 14 ทางเข้า, 10 ทางออก, พอร์ต Ethernet RJ45 ภายใน, อินเตอร์เฟซการตั้งค่า USB และสนับสนุนถึง 4 โมดูลขยาย I/O (ขยายจํานวน I/O ดิจิตอลเป็น 132 จุด)2080-LC50-24QBB ให้ผลงานที่สามารถปรับปรุงได้ ซึ่งเติบโตตามความต้องการของแอปพลิเคชั่น.
ข้อจํากัดหลัก
| ปริมาตร |
มูลค่า |
| เลขส่วน |
2080-LC50-24QBB |
| สายสินค้า |
มิโคร 850 |
| รวมฐาน I/O |
24 (14ใน / 10ออก) |
| ความดันทางเข้า |
12/24V DC Sink / แหล่ง |
| ประเภทผลิต |
24V แหล่ง DC |
| การเข้าความเร็วสูง |
8 (ข้อมูลเข้า 0-7) |
| การออกเสียงความเร็วสูง |
2 (ผลิต 0-1) |
| ความถี่สูงสุดของ HSC |
100 kHz |
| เครื่องนับความเร็วสูง |
4 HSC |
| คันเคลื่อนที่ (PTO) |
2 |
| สล็อตพล็อกอินเบส |
3 |
| โมดูล I/O ขยาย |
สูงสุด 4 |
| Max Digital I/O ระดับสูงสุด |
132 |
| Port ซีเรียล |
1 * RS-232/485 (ไม่แยก) |
| Port การตั้งค่า |
1 * USB ประเภท B |
| Port Ethernet |
1 * RJ45 |
| การนําไฟฟ้าเข้า |
20.4-26.4V DC (ประเภท 2 / LVLC) |
| น้ําหนัก |
0.43 กิโลกรัม |
ความสามารถ I/O ที่ก้าวหน้า
เครื่อง 2080-LC50-24QBB มี 8 ทางเข้าความเร็วสูง สามารถทํางานได้สูงถึง 100 kHz ผ่านตัวนับความเร็วสูงภายในเครื่องหรือช่องการวัดความถี่, จําหน่ายทรัพยากรฮาร์ดแวร์ที่สําคัญโดยไม่ต้องโมดูลขยาย
การออกความเร็วสูงสองประการเป็นช่องทางออกรถไฟแรงกระแทก (PTO) สําหรับการขับเคลื่อนแกนการตั้งตําแหน่ง stepper หรือ servo. เมื่อรวมกับ HSC input สําหรับการตอบสนอง Encoder,ทําให้การตั้งตําแหน่งแบบปิดวงจรพื้นฐาน หรือการควบคุมแกน stepper แบบเปิดวงจรอิสระได้โดยตรงจากหน่วยฐาน.
ลักษณะการเชื่อมต่อ
สายพานี Ethernet RJ45 ในเครื่องรองรับโปรโตคอล EtherNet / IP สําหรับการบูรณาการกับเครือข่ายที่บริหารโดย Rockwell, การสื่อสาร HMI และการเข้าถึงโปรแกรมทางไกลสายพาน USB ประเภท B ให้โปรแกรมและการตั้งค่าที่น่าเชื่อถือผ่าน Connected Components Workbench, ในขณะที่พอร์ตลําดับ RS-232/485 สามารถรองรับการสื่อสารของอุปกรณ์และอินเตอร์เฟซเครื่องมือเดิม
ความสามารถในการขยาย
การสนับสนุนโหลด I/O ขยายขนาดสูงสุดถึง 4 โหลด 2080 ขยายความสามารถ I/O ดิจิตอลไปถึง 132 จุดการเข้าอุณหภูมิของเทอร์โมคอปเปอร์และ RTD, และโมดูลฟังก์ชันพิเศษ สามสล็อตพลัคอินบนเครื่องยอมรับพอร์ตซีเรียลเพิ่มเติม, ช่อง HSC, และอินทุ้นแบบแอนาล็อกสําหรับการทํางานที่ขยาย
พื้นที่ใช้งาน
อุดมสมบูรณ์สําหรับการใช้งานควบคุมเครื่องจักรแบบอิสระรวมถึงเครื่องจักรบรรจุ, ระบบขนส่ง, สถานีการประกอบขนาดเล็ก, เครื่องทดสอบ, และแผ่นควบคุมปั๊ม / แฟนความต้องการการจําหน่ายไฟฟ้าแบบ 24V DC และการจัดหมวดประเภทพลังงานชั้น 2 ตรงกับสถาปัตยกรรมพลังงานควบคุมเครื่องจักรมาตรฐาน, ขณะที่การออกแบบขนาดเล็ก 0.43 กิโลกรัมจะเข้ากันได้อย่างมีประสิทธิภาพในตู้ควบคุมติด DIN-rail
โปรแกรมและซอฟต์แวร์
โปรแกรมโดยใช้โปรแกรม Rockwell's Connected Components Workbench (CCW) - สามารถดาวน์โหลดได้ฟรีพร้อมกับเครื่องมือการตั้งค่าการเคลื่อนไหวสําหรับการตั้งค่าแกน PTOรวมถึงการติดตามออนไลน์, ข้อมูลแนวโน้ม, และความสามารถการอัพเดทฟอร์มแวร์
คํา ถาม ที่ ถาม บ่อย
ความแตกต่างระหว่างแกนการเคลื่อนไหวของ PTO และการเข้า HSC คืออะไร?
2 ช่อง PTO (Pulse Train Output) สร้างสัญญาณผลักดันและทิศทางเพื่อขับขี่เครื่องขับขี่มอเตอร์สเตปเปอร์หรือเครื่องเสริมพลังงานสี่ช่อง HSC (High-Speed Counter) นับอัมพวาจากเครื่อง Encoder หรืออุปกรณ์สร้างอัมพวาอื่น ๆ ถึง 100 kHzใช้ด้วยกัน มันสามารถตรวจสอบตําแหน่งในวงจรปิดได้
2080-LC50-24QBB สามารถสื่อสารกับปานล์ HMI Allen-Bradley ผ่าน Ethernet ได้หรือไม่
ใช่ พอร์ต EtherNet/IP ในเครื่อง ทําให้สามารถสื่อสารโดยตรงกับ Allen-Bradley PanelView และการสื่อสารแบบ Tag ผ่าน EtherNet/IP ได้รับการสนับสนุนโดยพื้นเมืองในทั้งโปรแกรมการตั้งค่า CCW และ HMI.
สามารถเพิ่มโมดูลขยายได้กี่ตัว และเชื่อมต่อกันที่ไหน?
โมดูล I/O ขยายขนาดสูงสุดถึง 4 โมดูล 2080 เชื่อมต่อกับด้านขวาของตัวควบคุมฐาน, ขยายจํานวน I/O ดิจิตอลไปถึง 132 จุดสล็อต plug-in เพิ่มเติมสามบนหน่วยฐานยอมรับโหลด plug-in เล็ก ๆ น้อย ๆ สําหรับการทํางานที่ขยาย.
2080-LC50-24QBB ต้องการพลังงานอะไร
เครื่องควบคุมต้องใช้ไฟฟ้าแบบ 20.4-26.4V DC ที่มีระดับชั้น 2 หรือ LVLC โดยปกติจะใช้ไฟฟ้าแบบ 24V DC ที่มีระดับชั้น 2เครื่องควบคุมไม่ได้ทํางานโดยตรงกับพลังงาน AC.
มี โปรแกรม อะไร ที่ จําเป็น เพื่อ โปรแกรม เครื่องควบคุม และ มัน ฟรี ไหม?
โปรแกรม Connected Components Workbench (CCW) ของ Rockwell Automation ต้องการและสามารถดาวน์โหลดได้ฟรีมันสนับสนุนหลายภาษาเขียนโปรแกรม และจัดการกับวงจรชีวิตของโครงการทั้งหมดรวมถึงการตั้งค่าการเคลื่อนไหวและการอัพเดทฟอร์มแวร์.
