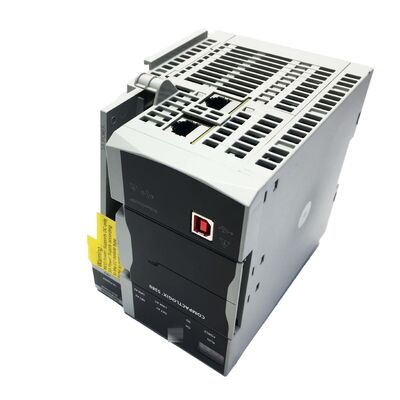

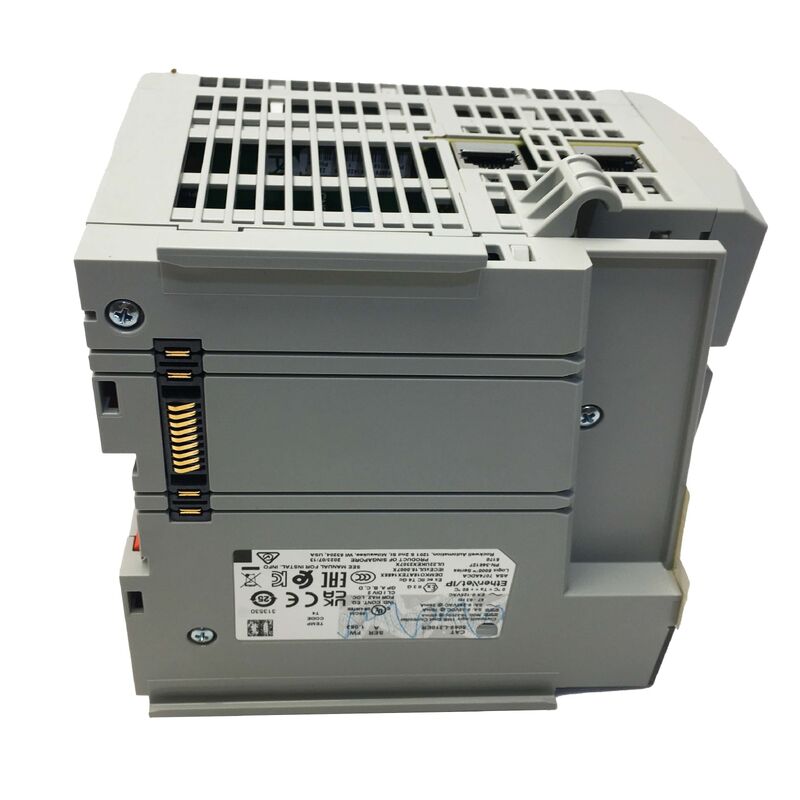

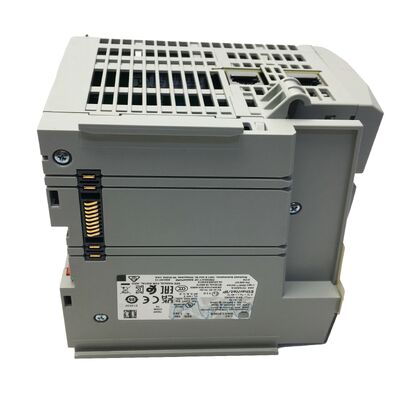

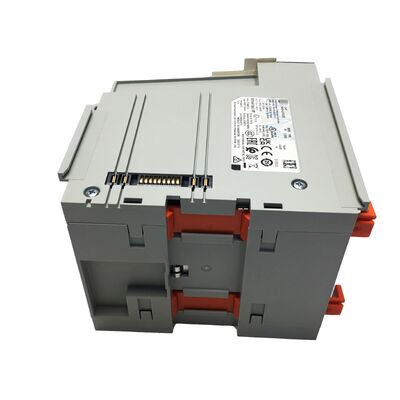

อัลเลน-บราดลี่ย์ 5069-L310ER CompactLogix 5380 PLC
เครื่องควบคุมการเคลื่อนไหว EtherNet/IP ขนาด 1MB ซีรี่ย์ A
การควบคุมระยะกลาง โดยไม่ยอมแพ้ระยะกลาง
การเปลี่ยนจาก PLC ระดับการเริ่มต้นไปยัง Rack ControlLogix ครบถ้วนมีส่วนเกี่ยวข้องกับค่าใช้จ่ายที่สําคัญ, พื้นที่ตู้, และเวลาวิศวกรรม สําหรับการใช้งานควบคุมเครื่องจักรหลายอย่าง ขั้นตอนนี้ไม่จําเป็น
รายการอัลเลน-บราดลี่ย์ 5069-L310ERคือเครื่องควบคุม CompactLogix 5380ที่สะสมช่องว่างนี้ โดยให้พลังงานการประมวลผล อาร์คิทคัตช์เครือข่าย และความจุ I/O ที่จําเป็นสําหรับเครื่องจักรระดับกลางและระบบอัตโนมัติกระบวนการในพัสดุที่ติดรถไฟ DIN ที่เหมาะกับงบประมาณที่จริง.
- ซีรีย์ Aหน่วยที่มี1MB ของความจําผู้ใช้
- เครื่องประมวลผลสี่แกนสําหรับการเพิ่มผลงาน
- พอร์ต EtherNet/IP 2 ตัว 1Gbและพอร์ต USB หนึ่ง
- สนับสนุนสูงสุด8 โมดูล I/O คอมแพคต์ 5069 ท้องถิ่นและ24 หน่วย EtherNet/IP
- โปรแกรมโดยเฉพาะสตูดิโอ 5000 โลจิกซ์ ดีไซน์เนอร์
รายละเอียดเทคนิค
| ปริมาตร | มูลค่า |
|---|
| เลขส่วน | 5069-L310ER |
| ซีรี่ย์ | A |
| ครอบครัว | CompactLogix 5380 |
| ความจําผู้ใช้ | 1 MB |
| เครื่องประมวลผล | Quad Core |
| EtherNet/IP Port | 2 × 1 Gb |
| Port USB | 1 × ประเภท B 2.0 ความเร็วเต็ม |
| การสื่อสาร | EtherNet/IP, USB |
| EtherNet/IP Node | สูงสุด 24 |
| โมดูล I/O ท้องถิ่น | ขนาดสูงสุด 8 (5069 Compact I/O) |
| แกนเคลื่อนที่ | 0 |
| หน้าที่ | 32 (สูงสุด 1,000 โปรแกรมต่องาน) |
| แหล่งไฟฟ้า MOD | 18-32V DC |
| SA การจําหน่ายพลังงาน | 0-32V DC / 0-240V AC, 47-63Hz |
| สินค้า: | 125V AC |
| การแยก Ethernet | 300V ต่อเนื่อง ไม่มีการแยกระหว่างพอร์ต ENET |
| โทปโลยีเครือข่าย | สาย, ดาว, แหวนระดับอุปกรณ์ (DLR) |
| ความเร็ว Ethernet | 10 / 100 / 1,000 Mbps (แบบครบสองแบบ) |
| ความจําที่ไม่ลุกลุก | การ์ด SD 2GB (1784-SD2, ส่ง) |
| ความสูง | 123 มิลลิเมตร (4.84") |
| ความลึก | 136.81 มิลลิเมตร (5.39") |
| อุณหภูมิการทํางาน | 0-60°C (32-140°F) |
| อุณหภูมิในการเก็บ | -40-85°C (-40-185°F) |
| ความชุ่มชื้น | 5-95% (ไม่ประปา) |
| โปรแกรม | สตูดิโอ 5000 โลจิกซ์ ดีไซน์เนอร์ |
ความสามารถของพอร์ต EtherNet / IP 2Gb
เครื่องควบคุมพอร์ตเดียวบังคับให้มีการเสี่ยง: การทํางานเครือข่าย I/O และ HMI/SCADA ทราฟฟิคในส่วนเดียวกัน หรือการเพิ่มสวิตช์ที่ไม่ถูกบริหารด้วยข้อจํากัดของโทโปลิจี
รายการสายพาน 1Gb สองสายของ 5069-L310ERกําจัดข้อเสี่ยงนี้ ท่าทางหนึ่งสามารถจัดการเครือข่าย I / O ของเครื่องจักรในขณะที่ท่าทางอื่นเชื่อมต่อกับร่องหลัง Ethernet ของโรงงานแหวนระดับอุปกรณ์ (DLR)โตปอลิเจียสําหรับการขยายเครือข่ายที่ทนต่อความผิดพลาด เพื่อให้การทํางานต่อเนื่อง แม้จะมีการตัดสายเคเบิลครั้งเดียว
รายการรายละเอียดการแยกเป็นสิ่งสําคัญ: การแยกแยกต่อเนื่อง 300V ระหว่างพอร์ต Ethernet และส่วนภายในของตัวควบคุม แต่ไม่มีการแยกระหว่างสองพอร์ต Ethernetความต่อเนื่องทางไฟฟ้านี้เป็นมาตรฐานสําหรับตัวควบคุมที่สามารถใช้ DLR และสําคัญสําหรับการวางพื้นฐานแผ่นและการวางแผนเส้นทางเคเบิล
การประมวลผล Quad-Core และการดําเนินงาน
โปรเซสเซอร์สี่แกนในรุ่น 5380 เป็นการปรับปรุงที่สําคัญเมื่อเทียบกับสถาปัตยกรรมแกนเดียวในครอบครัว CompactLogix ก่อนหน้านี้
ผลก็คือเวลาสแกนเร็วขึ้น, การจัดการที่ดีกว่าของหลายงานพร้อมกัน และเพิ่มความสามารถสําหรับการควบคุมการเคลื่อนไหว, การบันทึกข้อมูล, และการประสานงานที่เข้มข้นการใช้งานโดยไม่ต้องลดเวลาสแกน
เครื่องควบคุมรองรับ32 งานมีสูงสุดถึง1, 000 โปรแกรมต่องาน✅ให้ความยืดหยุ่นในการจัดตั้งสําหรับเครื่องจักรที่ซับซ้อนที่มีหลายรูปแบบการทํางาน การจัดการสูตร และการควบคุมหลายโซนที่ประสานกัน โดยไม่จําเป็นต้องใช้ชัสซี่ ControlLogix
5069 ความเหมาะสมของ I/O แบบคอมแพคต์
5069-L310ER ใช้5069 เครื่อง I/O รวมครอบครัวโมดูลไม่เก่า 1769 โมดูลจากรุ่นก่อนหน้านี้ CompactLogix.
โมดูล 5069 มีการสื่อสารแบบรุ่นหลังความเร็วสูง, หน่วยงานรูปแบบที่เล็กลงต่อจุด และคุณสมบัติความปลอดภัยที่เพิ่มเติมรวมถึงฟอร์มแวร์ที่ลงนามด้วยดิจิตอล การตรวจจับการเปลี่ยนแปลงที่ใช้เครื่องควบคุมและการควบคุมการเข้าถึงที่พัฒนาจากบทบาทสําหรับ Routines และ Add-On Instructions.
เครื่องควบคุมรองรับถึง8 โมดูล 5069 ท้องถิ่นโดยตรง โดยมี I/O เพิ่มเติมที่สามารถใช้ได้ ผ่านโมดูลที่กระจายผ่านเครือข่าย EtherNet/IP
ความยืดหยุ่นในการจําหน่ายพลังงาน
รายการพลัง MOD(อุปกรณ์จําหน่ายโมดูลควบคุม) จําเป็น18-32V DC✅เข้ากันได้กับปานล์ไฟฟ้าแบบธรรมดา 24V DC
รายการพลังการ SA(อุปกรณ์ประกอบไฟฟ้าโมดูล I/O) ยอมรับทั้ง DC (0-32V) และ AC (0-240V ที่ 47-63Hz) ให้ความยืดหยุ่นในการให้พลังงานอุปกรณ์สนามที่มีความต้องการความกระชับกําลังที่แตกต่างกันจากชาสซี่ I/O เดียว
สําหรับATEX/IECExอุปกรณ์, จําหน่าย SA จํากัดขนาดสูงสุด 125V ACหน่วยงานการประกอบการ
คํา ถาม ที่ ถาม บ่อย
โปรแกรมอะไรที่จําเป็นสําหรับ 5069-L310ER?
เครื่อง 5069-L310ER ได้รับโปรแกรมโดยใช้สตูดิโอ 5000 โลจิกซ์ ดีไซน์เนอร์. โปรแกรม RSLogix 5000 ที่เก่ากว่าไม่เข้ากันได้กับแพลตฟอร์ม CompactLogix 5380. พิสูจน์ว่าสภาพแวดล้อมการเขียนโปรแกรมของคุณเป็นปัจจุบันก่อนการปรับปรุงจากระบบ CompactLogix เก่ากว่า
เครื่องควบคุมนี้รองรับโมดูล I/O และ EtherNet/IP จํานวนเท่าไหร่?
5069-L310ER รองรับถึง8 โมดูล I/O คอมแพคต์ 5069 ท้องถิ่นบนพื้นหลังและขึ้นไปยัง24 หน่วย EtherNet/IPหน่วยรวมตัวปรับ I/O ที่อยู่ห่างไกล, ไดรฟ์, HMI และอุปกรณ์ EtherNet/IP อื่นๆ ที่เชื่อมต่อกับ Port Ethernet
เครื่องควบคุมนี้สามารถทํางานกับแกนควบคุมการเคลื่อนไหวได้หรือไม่
รายการ5069-L310ER ได้รับการจัดตั้งสําหรับ 0 แกนการเคลื่อนไหวไม่รองรับการควบคุมการเคลื่อนไหวที่บูรณาการ สําหรับการใช้งานที่ต้องการการควบคุมแกนการเคลื่อนไหว CIPเครื่องควบคุม 5069-L320ER หรือ 5380 ขนาดสูงกว่าที่มีความสามารถในการเคลื่อนไหว เป็นตัวเลือกที่เหมาะสมภายในครอบครัวสินค้าเดียวกัน.
โทปโลยีเครือข่ายแบบไหนที่ EtherNet / IP แบบคู่รองรับ?
สองท่าทาง Ethernet รองรับสาย, ดาว, และวงแหวนระดับอุปกรณ์ (DLR)DLR ให้ความอดทนความผิดพลาดของเครือข่าย ถ้ามีการตัดสายเคเบิลเดียวเกิดขึ้นที่ไหนในวงแหวน การจราจรจะเปลี่ยนเส้นทางโดยอัตโนมัติและเครือข่าย I / O จะดําเนินการต่อไปนี้เป็นข้อดีความน่าเชื่อถือที่สําคัญสําหรับการใช้งานที่เวลาหยุดทํางานที่ไม่ได้วางแผนมีค่าใช้จ่าย.
เครื่อง 5069-L310ER สามารถใช้งานได้แบบย้อนหลังกับ 1769 CompactLogix I/O
ไม่ 5069-L310ER ใช้5069 โมดูล I/O แบบคอมแพคต์เฉพาะไม่เข้ากันได้กับโมดูล I/O 1769 ที่ใช้ในคอนโทรเลอร์ CompactLogix 1769-L3x ก่อนหน้านี้โมดูล I/O ต้องเปลี่ยนพร้อมกับตัวควบคุม.
Allen-Bradley 5069-L310ER เป็นคอนโทรเลอร์ Rockwell Automation CompactLogix 5380 ตรวจสอบเวอร์ชั่นซอฟต์แวร์ ความเหมาะสมของโมดูล I/O และความต้องการของโทปโลยีเครือข่ายก่อนการติดตั้ง
