เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | Allen Bradley |
| ได้รับการรับรอง | CE RoHS |

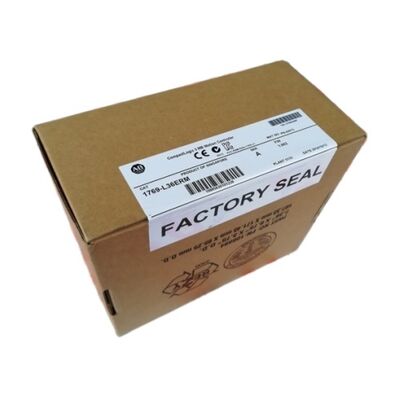

| หมายเลขรุ่น | 1769-L36ERM |
The 1769-L36ERM คือ CompactLogix 5370 L3 motion controller ที่ออกแบบมาสำหรับระบบควบคุมระดับเครื่องจักรที่ต้องการทั้งเครือข่าย EtherNet/IP และความสามารถในการเคลื่อนที่แบบบูรณาการ หน้าผลิตภัณฑ์อย่างเป็นทางการของ Rockwell ระบุว่าเป็น 3 MB Motion Controller และโปรไฟล์ผลิตภัณฑ์ 5370 L3 ระบุ 3 MB user memory, dual Ethernet with DLR capability, 30 local expansion modules, 48 EtherNet/IP nodes, และ 16-axis CIP motion with kinematics.
แพลตฟอร์มนี้ถูกวางตำแหน่งสำหรับระบบอัตโนมัติขนาดกะทัดรัดที่มีประสิทธิภาพสูง แทนที่จะเป็นการควบคุมแบบลอจิกเท่านั้นระดับเริ่มต้น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 1769-L36ERM |
| ผู้ผลิต | Allen-Bradley / Rockwell Automation |
| ประเภทผลิตภัณฑ์ | CompactLogix 5370 L3 Motion Controller |
| หน่วยความจำผู้ใช้ | 3 MB |
| พอร์ต Ethernet | Dual Ethernet |
| คุณสมบัติเครือข่าย | DLR capability |
| โมดูลขยายภายในเครื่อง | 30 |
| จุด I/O ขยายภายในเครื่อง | 960 |
| โหนด EtherNet/IP | 48 |
| การเคลื่อนที่แบบบูรณาการ | 16-axis CIP motion |
| การรองรับ Kinematics | ใช่ |
| ความกว้างโมดูล | 55 mm |
| ตัวเลือกแหล่งจ่ายไฟในตัว | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| แรงดันไฟฟ้าแยก | 30V ต่อเนื่อง, ฉนวนพื้นฐาน |
| สถานะวงจรชีวิต | Active Mature |
คอนโทรลเลอร์นี้เหมาะอย่างยิ่งสำหรับ เครื่องบรรจุภัณฑ์, ระบบการเคลื่อนที่ที่ประสานงานกัน, อุปกรณ์ประกอบ, แพลตฟอร์มการจัดทำดัชนี และเซลล์อัตโนมัติขนาดกะทัดรัด ที่ซึ่งแกนหลายแกน, อุปกรณ์ EtherNet/IP และการเคลื่อนที่แบบบูรณาการต้องอยู่ร่วมกันในคอนโทรลเลอร์เดียว
มูลค่าในทางปฏิบัติจะแข็งแกร่งที่สุดเมื่อเครื่องจักรต้องพึ่งพาการเคลื่อนที่ของ CompactLogix อยู่แล้ว เนื่องจาก การเปลี่ยนคอนโทรลเลอร์คลาสการเคลื่อนที่เดียวกันจะช่วยรักษาโครงสร้างโครงการเดิมและสถาปัตยกรรม Ethernet ได้อย่างราบรื่นกว่าการเปลี่ยนตระกูลคอนโทรลเลอร์
นี่คือการอนุมานทางวิศวกรรมตามขนาดการเคลื่อนที่และเครือข่ายที่เผยแพร่ของรุ่น
สำหรับการเปลี่ยนงาน, 1769-L36ERM ควรถูกจับคู่โดย ความสามารถในการเคลื่อนที่, คลาสหน่วยความจำ และขนาดเครือข่าย, ไม่ใช่แค่ชื่อตระกูล CompactLogix
ในทางปฏิบัติ, คุณสมบัติที่สำคัญคือ 3 MB memory, 16-axis CIP motion, และ dual-Ethernet DLR architecture
ความต่อเนื่องของรุ่นที่แน่นอนมักเป็นวิธีที่ปลอดภัยที่สุดในการรักษาพฤติกรรมการว่าจ้างในระบบ CompactLogix ที่เน้นการเคลื่อนที่
Q1: 1769-L36ERM เป็นคอนโทรลเลอร์ประเภทใด?
เป็น CompactLogix 5370 L3 motion controller ที่มีเครือข่าย EtherNet/IP แบบบูรณาการและความสามารถในการเคลื่อนที่แบบหลายแกน
Q2: แอปพลิเคชันใดที่เหมาะสมที่สุด?
เหมาะสำหรับ ระบบเครื่องจักรที่สามารถเคลื่อนที่ได้ เช่น เครื่องบรรจุภัณฑ์, การจัดทำดัชนี และเซลล์อัตโนมัติที่ประสานงานกัน ซึ่งไดรฟ์ที่เชื่อมต่อด้วย Ethernet และประสิทธิภาพที่สูงขึ้นเป็นส่วนหนึ่งของการออกแบบดั้งเดิม
Q3: เหตุใด 16-axis CIP motion จึงมีความสำคัญ?
เนื่องจากขนาดการเคลื่อนที่ส่งผลโดยตรงต่อสถาปัตยกรรมเครื่องจักร ในระบบจริง ความสามารถแบบหลายแกนในตัวสามารถขจัดความจำเป็นในการใช้คอนโทรลเลอร์การเคลื่อนที่เพิ่มเติม และรักษาการประสานงานของแกนภายในโปรเจกต์ Logix
Q4: เหตุใด DLR และจำนวนโหนด Ethernet จึงมีความสำคัญที่นี่?
สิ่งเหล่านี้กำหนดว่าคอนโทรลเลอร์จะเข้ากับเครือข่าย EtherNet/IP ของเครื่องจักรได้อย่างไร ในการติดตั้งจริง ความทนทานของเครือข่ายและความจุของโหนดส่งผลต่อการจัดวางโดยรวมพอๆ กับหน่วยความจำ CPU
Q5: ควรตรวจสอบอะไรบ้างก่อนสั่งซื้อ?
ตรวจสอบรหัสคอนโทรลเลอร์ที่ติดตั้ง, ยืนยัน 3 MB motion class, ตรวจสอบจำนวนแกนที่ต้องการ และทบทวนสถาปัตยกรรม EtherNet/IP ที่มีอยู่และขนาดการขยายภายในเครื่อง
