เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | AB |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 1769-L33ER |

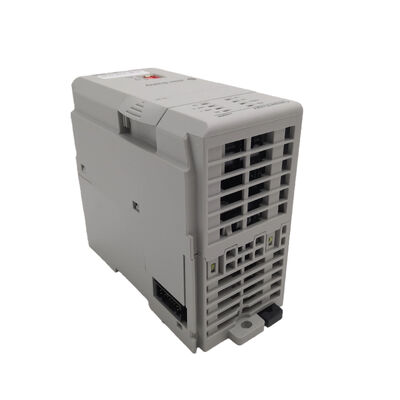

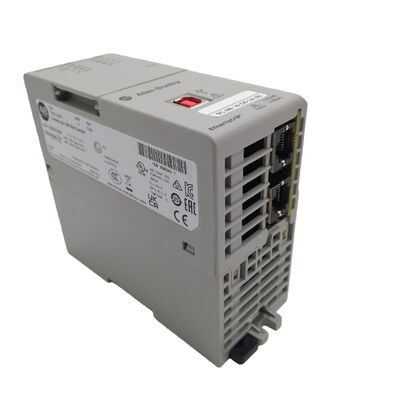

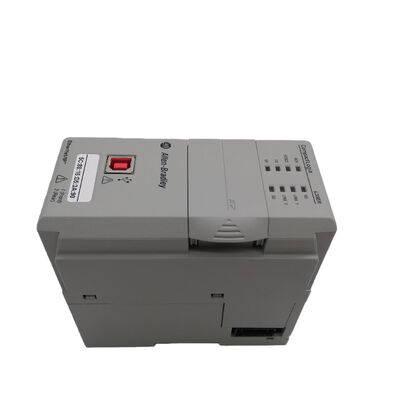

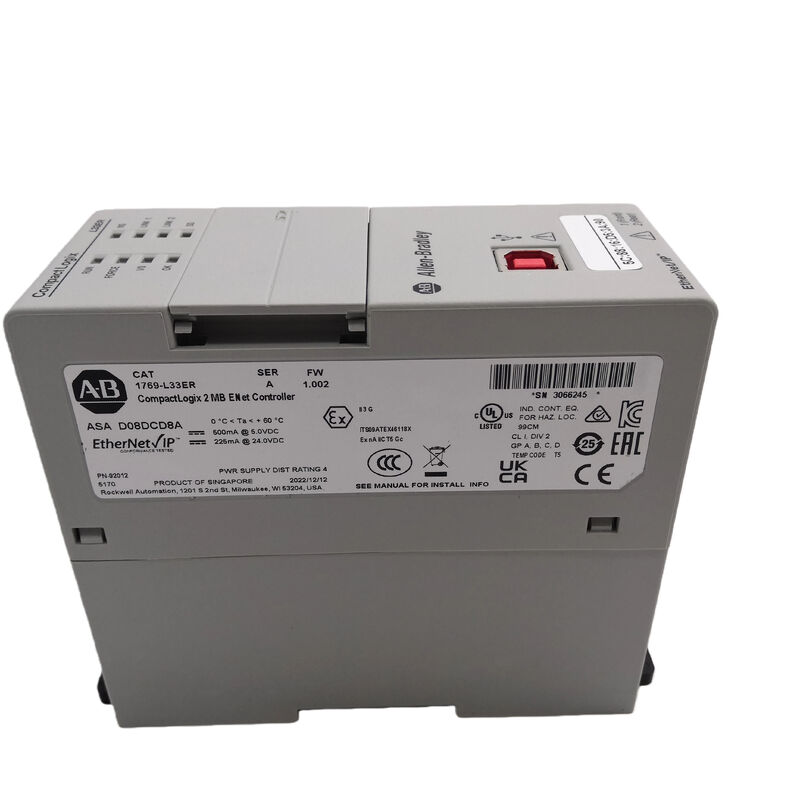

The 1769-L33ER คือ CompactLogix 5370 L3 Ethernet controller ที่ออกแบบมาสำหรับระบบควบคุมแบบโมดูลาร์ Logix ที่ต้องการการสื่อสาร EtherNet/IP แบบพอร์ตคู่ โดยไม่มีฟังก์ชันโมชั่นในระดับเดียวกับรุ่นที่มีโมชั่นสูงกว่า
หน้าผลิตภัณฑ์อย่างเป็นทางการของ Rockwell ระบุว่าเป็น CompactLogix 2 MB ENet Controller ในขณะที่โปรไฟล์ผลิตภัณฑ์ 5370 L3 ระบุว่ามี หน่วยความจำผู้ใช้ 2 MB, Ethernet คู่พร้อมความสามารถ DLR, โมดูลขยายภายใน 16 โมดูล, และ โหนด EtherNet/IP 32 โหนด.
คอนโทรลเลอร์ยังรวมถึงการเชื่อมต่อ การเชื่อมต่อ USB และเหมาะสำหรับแอปพลิเคชันเครื่องจักรเครือข่ายขนาดเล็กถึงขนาดกลาง
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 1769-L33ER |
| ผู้ผลิต | Allen-Bradley / Rockwell Automation |
| ประเภทผลิตภัณฑ์ | CompactLogix 5370 L3 Ethernet Controller |
| หน่วยความจำผู้ใช้ | 2 MB |
| การสื่อสาร | Ethernet, USB |
| พอร์ต Ethernet | 2 EtherNet/IP |
| คุณสมบัติเครือข่าย | ความสามารถ DLR |
| โมดูลขยายภายใน | 16 |
| จุด I/O ขยายภายใน | 512 |
| โหนด EtherNet/IP | 32 |
| ความลึก | 105 มม. |
| การแยก | 30V ต่อเนื่อง, ฉนวนพื้นฐาน |
| สถานะวงจรชีวิต | ใช้งานอยู่ (Mature) |
คอนโทรลเลอร์นี้เหมาะอย่างยิ่งสำหรับ ตู้ระบบอัตโนมัติแบบโมดูลาร์, อุปกรณ์บรรจุภัณฑ์, ระบบจัดการวัสดุ, ชุดอุปกรณ์กระบวนการ และเครื่องจักร OEM ที่ใช้ EtherNet/IP ที่คอนโทรลเลอร์ต้องจัดการ I/O ในระดับปานกลางและสถาปัตยกรรม Ethernet ที่ทนทาน
คุณค่าที่แข็งแกร่งที่สุดคือในโครงการที่พึ่งพาการควบคุม Ethernet ของ CompactLogix อยู่แล้ว เนื่องจาก การเปลี่ยนคอนโทรลเลอร์คลาสเดียวกัน มักจะรักษาโครงสร้างโครงการเดิมและรูปแบบเครือข่ายอุปกรณ์ไว้ได้โดยมีการรบกวนน้อยที่สุด
นี่คือการอนุมานทางวิศวกรรมตามขนาดหน่วยความจำที่เผยแพร่ ข้อจำกัดการขยายภายใน และสถาปัตยกรรม Ethernet คู่ของรุ่น
สำหรับการเปลี่ยน ควรจับคู่ 1769-L33ER ด้วย ขนาดหน่วยความจำ, ระดับการขยายภายใน และสถาปัตยกรรม Ethernet, ไม่ใช่แค่ตามตระกูลผลิตภัณฑ์
ในระบบจริง ปัญหาที่ใช้งานได้จริงคือ คลาสหน่วยความจำ 2 MB, การขยายภายใน 16 โมดูล, และ โครงสร้าง EtherNet/IP DLR คู่.
การจับคู่รุ่นเดียวกันมักจะเป็นวิธีที่ง่ายที่สุดในการหลีกเลี่ยงการเปลี่ยนแปลงการกำหนดค่าและเครือข่ายระหว่างการเปลี่ยน
คำถามที่ 1: 1769-L33ER เป็นคอนโทรลเลอร์ประเภทใด?
เป็น CompactLogix 5370 L3 Ethernet controller ที่มี หน่วยความจำ 2 MB, EtherNet/IP คู่, และ การเชื่อมต่อ USB.
คำถามที่ 2: แอปพลิเคชันใดที่เหมาะที่สุด?
เหมาะสำหรับ ระบบเครื่องจักรเครือข่ายขนาดเล็กถึงขนาดกลาง ที่พึ่งพา EtherNet/IP และ Compact I/O แบบโมดูลาร์ แต่ไม่ต้องการระดับโมชั่นที่ใหญ่กว่าของรุ่น 5370 L3 ที่มีโมชั่นสูงกว่า
คำถามที่ 3: ทำไมหน่วยความจำ 2 MB จึงมีความสำคัญ?
เนื่องจากหน่วยความจำของคอนโทรลเลอร์ส่งผลต่อปริมาณลอจิก การจัดการข้อมูล และการจัดการสถานะเครื่องจักรที่สามารถเก็บไว้ในโครงการเดียวได้
ในทางปฏิบัติ ช่วยกำหนดขนาดของเครื่องจักรที่คอนโทรลเลอร์สามารถรองรับได้อย่างสบาย
คำถามที่ 4: ทำไมพอร์ต Ethernet คู่จึงมีความสำคัญที่นี่?
รองรับเครือข่าย EtherNet/IP และรูปแบบ DLR ในระบบเครื่องจักรขนาดกะทัดรัด
ในการติดตั้งจริง การออกแบบเครือข่ายมักจะมีความสำคัญพอๆ กับหน่วยความจำ CPU หรือขนาดแร็ค
คำถามที่ 5: ควรตรวจสอบอะไรบ้างก่อนสั่งซื้อ?
ตรวจสอบรหัสคอนโทรลเลอร์ที่ติดตั้ง, ยืนยัน 2 MB คลาสหน่วยความจำ, ตรวจสอบ 16 โมดูล ข้อกำหนดการขยายภายใน และตรวจสอบให้แน่ใจว่าเครื่องจักรที่มีอยู่ใช้รูปแบบ CompactLogix Ethernet คู่แบบเดียวกัน
