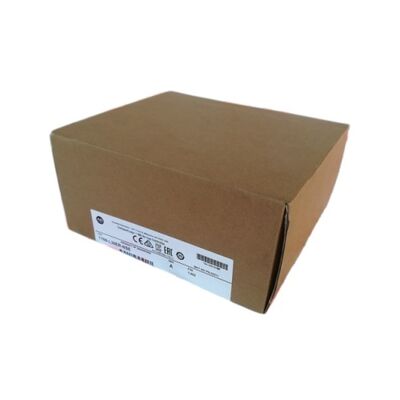

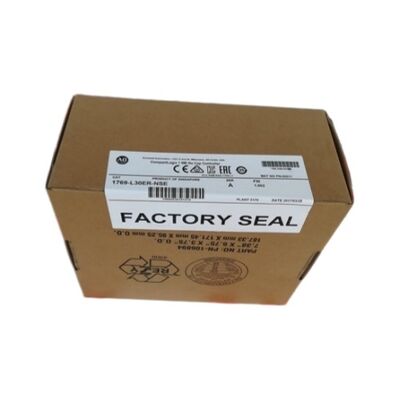

โปรเซสเซอร์ใหม่ ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE | CompactLogix 5370 L3 — 1MB / Dual EtherNet/IP DLR / 16 โหนด / 8 โมดูล I/O / ไม่มี Supercap / ตำแหน่งที่เป็นอันตราย / USB / 1GB SD

NSE — ไม่มี Supercap — ข้อมูลจำเพาะที่กำหนดรุ่นนี้

1769-L30ER-NSE และ 1769-L30ER มาตรฐานมีฟังก์ชันการทำงานเหมือนกันในหน่วยความจำ ความสามารถของอีเทอร์เน็ต การขยาย I/O และการเขียนโปรแกรม ข้อกำหนดหนึ่งแยกความแตกต่าง: ตัวแปร NSE ทำไม่มีซุปเปอร์คาปาซิเตอร์สำหรับการสำรองพลังงานนาฬิกาเรียลไทม์ (RTC)

คอนโทรลเลอร์มาตรฐาน CompactLogix 5370 ใช้ซุปเปอร์คาปาซิเตอร์ภายในเพื่อรักษานาฬิกาเรียลไทม์ในระหว่างที่ไฟฟ้าดับ ซุปเปอร์คาปาซิเตอร์เป็นอุปกรณ์กักเก็บพลังงานที่มีความสามารถในการปล่อยประจุอย่างรวดเร็วภายใต้สภาวะความผิดปกติ ซึ่งในบางสภาพแวดล้อมอาจก่อให้เกิดความเสี่ยงต่อส่วนโค้งหรือการจุดระเบิด

สำหรับการติดตั้งในClass I Division 2 (Div 2) หรือโซน 2 สถานที่อันตราย— ในกรณีที่อาจมีก๊าซหรือไอระเหยไวไฟภายใต้สภาวะที่ผิดปกติ — อุปกรณ์จะต้องไม่ก่อให้เกิดอันตรายหรือได้รับการจัดอันดับสำหรับพื้นที่อันตราย การกำจัดซุปเปอร์คาปาซิเตอร์จะกำจัดแหล่งกำเนิดประกายไฟที่อาจเกิดขึ้น 1769-L30ER-NSE คือข้อกำหนดของ CompactLogix 5370 L3 ที่ตรงตามข้อกำหนดนี้

หากจำเป็นต้องมีการสำรองข้อมูลนาฬิกาแบบเรียลไทม์ในระหว่างที่ไฟฟ้าดับในแอปพลิเคชันตำแหน่งอันตราย การ์ด SD จะให้ความต่อเนื่องในการจัดเก็บโปรแกรม RTC จะรีเซ็ตเองเมื่อสูญเสียพลังงานในตัวแปร NSE

ข้อมูลจำเพาะที่สำคัญ

Dual EtherNet/IP พร้อม DLR — ความจุเครือข่าย 16 โหนด

พอร์ตอีเทอร์เน็ตทั้งสองพอร์ตสร้างสวิตช์สองพอร์ตในตัวซึ่งสนับสนุนโทโพโลยี Device Level Ring (DLR) วงแหวน DLR เชื่อมต่ออุปกรณ์ EtherNet/IP ในวงปิด — สายเคเบิลเส้นเดียวขาดทุกที่เพื่อเปลี่ยนเส้นทางการรับส่งข้อมูลผ่านเส้นทางรอดโดยไม่ต้องมีการแทรกแซงด้วยตนเอง การเชื่อมต่อโหนด EtherNet/IP สูงสุด 16 รายการครอบคลุมข้อกำหนด I/O, ไดรฟ์ และ HMI แบบกระจายของการติดตั้งเครื่องจักรขนาดกะทัดรัดส่วนใหญ่

ตำแหน่งโมดูลส่วนขยาย 1769 Compact I/O ภายในแปดตำแหน่งจัดการ I/O ภายในโดยไม่ต้องใช้งบประมาณโหนด EtherNet/IP พอร์ต USB ช่วยให้เข้าถึงโปรแกรมภายในเครื่องและอัพเดตเฟิร์มแวร์ได้โดยไม่ต้องใช้แบนด์วิธเครือข่าย

สถานการณ์การใช้งาน

การควบคุมแผงตำแหน่งที่เป็นอันตราย:แผงกระบวนการปิโตรเคมีที่จัดอยู่ในประเภท Class I ส่วนที่ 2 ต้องใช้ฮาร์ดแวร์ควบคุมที่ไม่ก่อให้เกิดอันตราย ตัวแปร NSE ช่วยขจัดความเสี่ยงส่วนโค้งของซุปเปอร์คาปาซิเตอร์ ในขณะเดียวกันก็มอบฟังก์ชันการทำงานของ CompactLogix 5370 L3 เต็มรูปแบบ — EtherNet/IP คู่, ความยืดหยุ่นของ DLR และหน่วยความจำโปรแกรม 1MB

หลุมผลิตน้ำมันและก๊าซหรือระบบอัตโนมัติในการประมวลผล:ในกรณีที่อาจมีไอไวไฟเป็นครั้งคราว ตัวควบคุม NSE จะติดตั้งโดยไม่ต้องใช้กล่องป้องกันการระเบิดเพิ่มเติมเพื่อบรรจุตัวแปรที่ติดตั้งซุปเปอร์คาปาซิเตอร์มาตรฐาน

การทดแทนโดยตรงสำหรับการติดตั้ง NSE ที่มีอยู่:การจับคู่ส่วนต่อท้าย NSE เมื่อเปลี่ยนตัวควบคุมที่ติดตั้งจะรักษาการปฏิบัติตามข้อกำหนดของสถานที่อันตรายโดยไม่ต้องประเมินซ้ำ

คำถามที่พบบ่อย

คำถามที่ 1: NSE หมายถึงอะไร และเหตุใดจึงมีความสำคัญ

NSE ย่อมาจาก No Supercap Energy — คอนโทรลเลอร์นี้ไม่มีซุปเปอร์คาปาซิเตอร์ คอนโทรลเลอร์มาตรฐาน CompactLogix 5370 ใช้ซุปเปอร์คาปาซิเตอร์เพื่อรักษานาฬิกาเรียลไทม์ในระหว่างที่ไฟฟ้าดับ ในการจำแนกประเภทพื้นที่อันตรายประเภท I ส่วนที่ 2 และโซน 2 ซุปเปอร์คาปาซิเตอร์แสดงถึงแหล่งกำเนิดอาร์ก/การจุดระเบิดที่อาจเกิดขึ้น การถอดออกจะทำให้ตัวแปร NSE มีคุณสมบัติเหมาะสมสำหรับใช้ในสถานที่เหล่านั้นโดยไม่ต้องมีกล่องหุ้มเพิ่มเติม

คำถามที่ 2: การถอดซุปเปอร์คาปาซิเตอร์ส่งผลต่อโปรแกรมของคอนโทรลเลอร์หรือการเก็บรักษาข้อมูลหรือไม่

การเก็บรักษาโปรแกรมได้รับการจัดการโดยการ์ด SD ไม่ใช่ซุปเปอร์คาปาซิเตอร์ โปรแกรมจะรอดพ้นจากการสูญเสียพลังงานตราบใดที่ติดตั้งการ์ด SD สิ่งที่สูญเสียไปจากการสูญเสียพลังงานในตัวแปร NSE คือค่านาฬิกาแบบเรียลไทม์ — นาฬิกาจะรีเซ็ตเมื่อพลังงานกลับคืนมา หากจำเป็นต้องมีความแม่นยำ RTC ในแอปพลิเคชัน แหล่งการซิงโครไนซ์เวลาเครือข่ายภายนอกจะให้การอ้างอิงนาฬิกาหลังจากการจ่ายไฟกลับคืน

คำถามที่ 3: สายไฟประเภทใดที่เข้ากันได้กับแผงขั้วต่อ?

ทองแดงแข็ง 22–14 AWG หรือลวดทองแดงตีเกลียว 22–16 AWG พิกัดที่ 90°C แผงขั้วต่อทดแทนคือ 1769-RTBN18 ข้อมูลจำเพาะเหล่านี้ครอบคลุมการเดินสายไฟสนาม 24VDC มาตรฐานที่ใช้ในแผงควบคุมขนาดกะทัดรัด

คำถามที่ 4: ซอฟต์แวร์การเขียนโปรแกรมใดบ้างที่ใช้กับ 1769-L30ER-NSE

Studio 5000 Logix Designer คือสภาพแวดล้อมการเขียนโปรแกรมมาตรฐานสำหรับตระกูล CompactLogix 5370 การเชื่อมต่อทำได้ผ่านพอร์ต USB สำหรับการตั้งโปรแกรมโดยตรง หรือผ่านพอร์ต EtherNet/IP สำหรับการดาวน์โหลดโปรแกรมบนเครือข่าย 1769-L30ER-NSE รองรับภาษาการเขียนโปรแกรม IEC 61131-3 ทั้งสี่ภาษา ได้แก่ แผนภาพแลดเดอร์ ข้อความที่มีโครงสร้าง แผนภาพบล็อกฟังก์ชัน และแผนภูมิฟังก์ชันตามลำดับ

คำถามที่ 5: 1769-L30ER-NSE สามารถเปลี่ยนมาตรฐาน 1769-L30ER ในตำแหน่งที่ไม่เป็นอันตรายได้หรือไม่

ใช่. รุ่น NSE มีฟังก์ชันเทียบเท่ากับมาตรฐาน 1769-L30ER ในทุกความสามารถ ยกเว้นการสำรองข้อมูล RTC ในระหว่างที่ไฟฟ้าดับ ในสถานที่ที่ไม่เป็นอันตรายซึ่งจำเป็นต้องมีความแม่นยำของนาฬิกาแบบเรียลไทม์หลังจากการคืนพลังงาน ตัวแปรมาตรฐานที่มีซุปเปอร์คาปาซิเตอร์จะเป็นข้อกำหนดที่ดีกว่า สำหรับแอปพลิเคชันที่ไม่ต้องการความแม่นยำ RTC หรือใช้การซิงโครไนซ์เวลาเครือข่าย ตัวแปร NSE จะทำงานเหมือนกัน
