เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | Allen Bradley |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 1769-L30ER |
กลุ่มผลิตภัณฑ์ CompactLogix 5370 L3 มีหลายรุ่นที่ใช้หน่วยความจำ 1MB ร่วมกัน, EtherNet/IP คู่ และข้อกำหนดเฉพาะของสล็อต I/O ภายใน 8 ช่อง ความแตกต่างนั้นใช้งานได้จริงมากกว่าตามความจุ:
| ตัวแปร | การเคลื่อนไหว | ซุปเปอร์แคป (RTC) | การใช้งานทั่วไป |
|---|---|---|---|
| 1769-L30ER (นี่) | เลขที่ | ใช่ | ลำดับมาตรฐานไม่เป็นอันตราย |
| 1769-L30ERM | ใช่ (4 แกน CIP) | ใช่ | การควบคุมการเคลื่อนไหวของ CIP |
| 1769-L30ER-NSE | เลขที่ | เลขที่ | สถานที่อันตราย (Cl.I Div.2) |
1769-L30ER คือการกำหนดค่า L3 พื้นฐาน: เครือข่าย EtherNet/IP เต็มรูปแบบและความสามารถ DLR, หน่วยความจำโปรแกรม 1MB, สล็อตขยาย 8 ช่อง, อีเทอร์เน็ตคู่พร้อม DLR แต่ไม่มีความสามารถของแกน CIP Motion สำหรับการควบคุมเครื่องจักร การจัดลำดับ การจัดการ I/O แบบกระจาย และการเชื่อมต่อ HMI โดยไม่มีการประสานงานของแกนเซอร์โว L30ER มอบคุณสมบัติครบถ้วนที่ตั้งไว้ในราคาที่ต่ำกว่า L30ERM ที่สามารถเคลื่อนไหวได้
ซุปเปอร์คาปาซิเตอร์ในตัวจะรักษาค่านาฬิกาเรียลไทม์ (RTC) ในระหว่างที่ไฟฟ้าดับ ซึ่งเป็นคุณสมบัติที่ไม่มีในตัวแปร NSE ซึ่งทำให้ L30ER มาตรฐานเป็นข้อกำหนดที่ถูกต้องสำหรับการใช้งานที่ไม่เป็นอันตรายซึ่งต้องการข้อมูลที่ประทับเวลาที่แม่นยำหรือการทำงานของโปรแกรมตามเวลาที่แม่นยำหลังจากการคืนพลังงานอีกครั้ง
| พารามิเตอร์ | ค่า |
|---|---|
| หน่วยความจำผู้ใช้ | 1 เมกะไบต์ |
| พอร์ตอีเทอร์เน็ต | 2 × อีเธอร์เน็ต/IP พร้อม DLR |
| โปรโตคอล | EtherNet/IP, CIP Motion, CIP Sync, Modbus TCP |
| สูงสุด โหนด EtherNet/IP | 16 |
| การขยาย I/O ภายในเครื่อง | สูงสุด 8 × 1769 |
| การสแกนทั่วไป | < 1ms (โปรแกรมขนาดเล็ก) |
| งาน | โปรแกรมละ 32/100 |
| จัดหา | กระแสตรง 24V (±20%) |

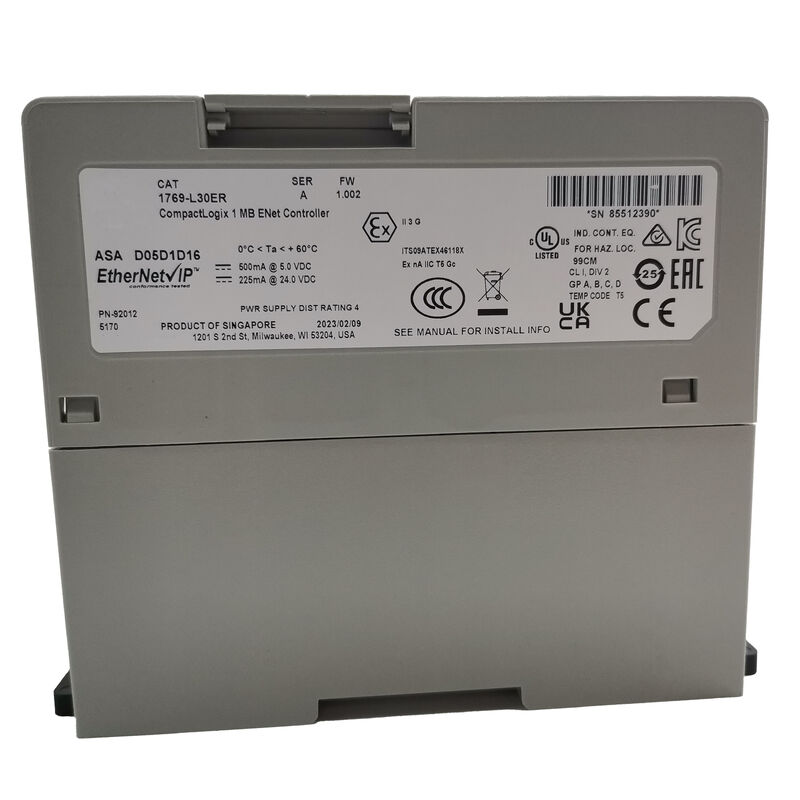

| ปัจจุบัน | 500mA @ 5V; 225mA @ 24V |
| พลัง | สูงสุด 4.5W |
| ขนาด | 130 × 80 × 110 มม. (สูง×กว้าง×ลึก) |
| ระดับ IP | IP20 |
| การแยกตัว | 30V ต่อเนื่อง |
| ความปลอดภัย | SIL2 / PLd (พร้อม I/O นิรภัย) |
| การติดตั้ง | ราง DIN หรือแผง |
1769-L30ER รองรับ CIP Sync ซึ่งกระจายการอ้างอิงเวลาทั่วไปไปยังอุปกรณ์ EtherNet/IP ทั้งหมดในเครือข่ายโดยใช้ IEEE 1588 Precision Time Protocol เมื่อใช้งาน CIP Sync การประทับเวลาของเหตุการณ์ที่บันทึกที่โหนดต่างๆ เช่น ไดรฟ์ อะแดปเตอร์ I/O เทอร์มินัล HMI ล้วนอ้างอิงถึงนาฬิกาเดียวกัน สำหรับการวิเคราะห์หลังเหตุการณ์และการติดตามการผลิต จะทำให้ลำดับของเหตุการณ์ทั่วทั้งระบบแบบกระจายสามารถอ่านได้และเชื่อถือได้
สายการบรรจุความเร็วสูง:กลไกการป้อน การตัด การซีล และการคัดแยกฟิล์มที่ประสานงานผ่าน EtherNet/IP CIP Motion จัดการการซิงโครไนซ์เซอร์โว การประทับเวลา CIP Sync ทุกเหตุการณ์ในบรรทัด
ระบบคลังสินค้าอัตโนมัติ:เครนเรียงซ้อน สายพานลำเลียง และเครื่องสแกนบาร์โค้ดที่ทำงานเป็นโหนด EtherNet/IP ภายใต้การประสานงานของ L30ER มากถึง 16 อุปกรณ์บนวงแหวน DLR ป้องกันความผิดพลาดของสายเคเบิล
สถานีบำบัดน้ำ:เซ็นเซอร์วัดระดับ มิเตอร์วัดการไหล และแอคทูเอเตอร์วาล์วปั๊มบนสถานี I/O แบบกระจาย L30ER รวบรวมข้อมูลกระบวนการและควบคุมลำดับปั๊มจากแผงส่วนกลาง
ระบบควบคุมหลายตัวที่ทำงานร่วมกัน:L30ER ทำงานเป็นโหนดอัจฉริยะเฉพาะที่ภายในเครือข่าย ControlLogix หรือ CompactLogix ที่ใหญ่กว่า โดยจัดการ I/O ภายในของส่วนของเครื่องจักรในขณะที่แลกเปลี่ยนข้อมูลกับตัวควบคุมระดับระบบผ่าน EtherNet/IP
คำถามที่ 1: อะไรคือความแตกต่างในทางปฏิบัติระหว่าง 1769-L30ER และ 1769-L30ERM?
L30ERM เพิ่มความสามารถของตัวควบคุม CIP Motion (แกนเซอร์โว 4 แกน) ให้กับแพลตฟอร์มฮาร์ดแวร์เดียวกัน L30ER ไม่มีฟังก์ชัน CIP Motion — ไม่สามารถควบคุมเซอร์โวไดรฟ์ Kinetix เป็นแกน CIP Motion ที่มีการประสานงานได้ หากการใช้งานต้องการเพียงการควบคุมกระบวนการและแบบแยกส่วนเท่านั้น (ไม่มีการประสานงานการเคลื่อนที่ของเซอร์โว) L30ER จะเป็นข้อกำหนดที่ถูกต้องและคุ้มค่ากว่า หากจำเป็นต้องมีการประสานงานของแกนเซอร์โว จำเป็นต้องใช้ L30ERM
คำถามที่ 2: ซอฟต์แวร์การเขียนโปรแกรมใดบ้างที่เชื่อมต่อกับ 1769-L30ER
Studio 5000 Logix Designer คือสภาพแวดล้อมการเขียนโปรแกรมสำหรับตระกูล CompactLogix 5370 การเชื่อมต่อใช้พอร์ต USB สำหรับการเข้าถึงแล็ปท็อปโดยตรง หรือใช้พอร์ต EtherNet/IP สำหรับการเขียนโปรแกรมเครือข่าย Studio 5000 รองรับ Ladder Diagram, Structured Text, Function Block Diagram และ Sequential Function Chart 1769-L30ER รองรับ Logix Designer เวอร์ชัน 20 และใหม่กว่า
คำถามที่ 3: โมดูลส่วนขยาย 8 จุดภายในเครื่องมีจุดจำนวนเท่าใด
การนับคะแนนขึ้นอยู่กับโมดูล 1769 Compact I/O ที่เลือกโดยเฉพาะ ส่วนขยาย 8 สล็อตพร้อมโมดูล I/O ดิจิทัล 16 จุดแบบผสม ให้ 128 จุด I/O ภายในเครื่อง โมดูล 32 จุดความหนาแน่นสูงในทั้ง 8 ช่องมีจุด I/O ภายใน 256 จุด ขีดจำกัด 8 สล็อตคือข้อจำกัดของฮาร์ดแวร์ ภายในขีดจำกัดนั้น การเลือกโมดูลจะกำหนดจำนวนคะแนนรวม
คำถามที่ 4: ระดับการแยกต่อเนื่อง 30V ใช้ทำอะไร
การแยกกระแสไฟอย่างต่อเนื่อง 30V คือแรงดันไฟฟ้าที่กำหนดสำหรับฉนวนพื้นฐานระหว่างอินเทอร์เฟซ USB, อีเทอร์เน็ต และบัสภายในของคอนโทรลเลอร์ โดยจะกำหนดการแยกทางไฟฟ้าที่ป้องกันความแตกต่างของแรงดันไฟฟ้าในโหมดทั่วไประหว่างตัวควบคุมและอุปกรณ์ที่เชื่อมต่อ ในทางปฏิบัติ อัตรานี้หมายความว่าพอร์ตการสื่อสารของตัวควบคุมไม่ได้ถูกแยกออกจากกันสำหรับการใช้งานไฟฟ้าแรงสูง สำหรับการเชื่อมต่อกับวงจรสนามที่มีศักยภาพสูง ต้องใช้ฮาร์ดแวร์แยกที่เหมาะสมระหว่างตัวควบคุมและการเดินสายสนาม
