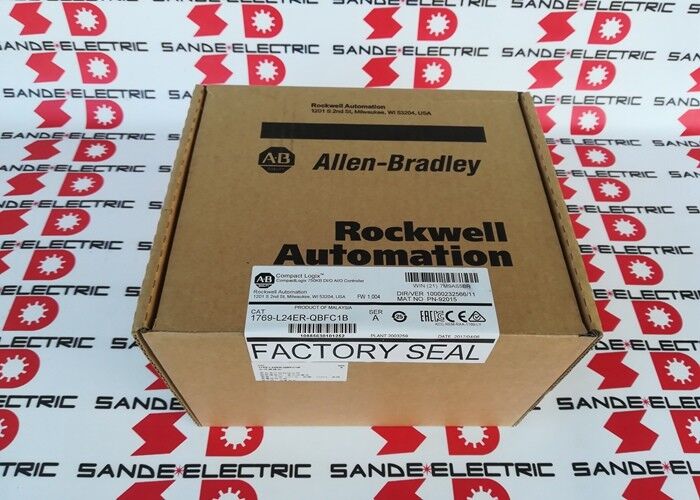

อัลเลน แบรดลีย์ 1769-L24ER-QBFC1B

Allen-Bradley 1769-L24ER-QBFC1B คอมแพคต์โลจิกซ์ คอนโทรลเลอร์

ภาพรวม

รายการ1769-L24ER-QBFC1B คือเครื่องควบคุม CompactLogix 5370 L2 สําหรับการใช้งานเครื่องจักรขนาดเล็กที่ต้องการความหลากหลาย I/O ในเครื่องมากกว่าที่เครื่องควบคุมดิจิตัลที่ติดตั้งพื้นฐานสามารถนําเสนอ

ข้อมูลการตั้งค่าของร็อคเวลล์ และอ้างอิงผลิตภัณฑ์อุตสาหกรรมความจําผู้ใช้งาน 750 KBพอร์ต EtherNet/IP สองแบบที่มีความสามารถ DLR16 ทางเข้า DC16 การออกแบบ DC4 ทางเข้าแบบแอนาล็อกทั่วไป2 การออกแบบแบบแอนาล็อก4 เครื่องนับความเร็วสูงขนาดสูงสุด 4 โมดูล I/O Compact 1769 ท้องถิ่น

รวมถึงการ์ด SD ขนาด 1 GB รองรับขนาดสูงสุด 2 GB และใช้24 วีดีซีไฟฟ้าที่ติดตั้ง

ข้อมูลเทคนิค

ค่าใช้งาน

เครื่องควบคุมนี้เข้ากับสกิ๊ด OEM, อุปกรณ์การบรรจุ, สถานีกระบวนการคอมแพคต์, เซลล์เครื่องจักร, และแผ่นอัตโนมัติที่ทั้งสัญญาณดิจิตอลและแอนาล็อกต้องรับมือโดยตรงจากร่างกายของผู้ควบคุม

ข้อดีทางการปฏิบัติที่ยิ่งใหญ่คือการรวมI/Oดิจิตอลที่ติดตั้ง, I/Oแบบแอนาล็อก, การนับความเร็วสูง, และ Ethernet สองในหน่วยคอมแพคต์หนึ่ง, ซึ่งสามารถลดจํานวนโมดูลและปรับปรุงการออกแบบตู้ได้ง่าย

ความเหมาะสมของแอปพลิเคชั่นนั้นคือการสรุปทางวิศวกรรมที่พัฒนาขึ้นจากส่วนผสม I/O ที่ถูกลงประกาศ และขีดจํากัดการขยายพื้นที่ของตัวควบคุม

มุมมองการแทนที่และการเลือก

สําหรับงานเปลี่ยน 1769-L24ER-QBFC1B ควรตรงกับการผสม I/O ที่ติดตั้ง ความสามารถแบบแอนาล็อก โครงสร้าง Ethernet และขนาดขยายท้องถิ่น ไม่เพียงแต่ชื่อครอบครัว CompactLogix

ในเชิงปฏิบัติการ รายละเอียดสําคัญคือความจํา 750 KB16/16 I / O ดิจิตอล4 AI / 2 AO โครงสร้างแอนาล็อกขั้นต่ําการขยาย I/O Compact 4 โมดูล

การจับคู่กับรุ่นเดียวกันมักจะเป็นวิธีที่ปลอดภัยที่สุดในการรักษาทั้งสายไฟสนามและบทบาทของผู้ควบคุมในเครื่อง

FAQ

Q1: เครื่องควบคุมแบบไหนคือ 1769-L24ER-QBFC1B?
มันคือเครื่องควบคุม CompactLogix 5370 L2 พร้อม I/O ดิจิตอลและแอนาล็อกที่ฝังไว้, Ethernet สองแบบ และความสามารถในการขยาย I/O Compact ท้องถิ่น

Q2: การใช้งานอะไรที่เหมาะสมที่สุด?
มันเหมาะระบบเครื่องยนต์ขนาดเล็กที่ต้องการการจัดการแบบดิจิตอลและแบบแอนาล็อกภายในเครื่อง โดยไม่ต้องเพิ่มโมดูลแบบแอนาล็อกแยกกันทันที

รูปแบบการใช้งานนั้นเป็นการสรุปทางวิศวกรรมที่พึ่งพาการผสม I/O ที่ถูกจําหน่ายและขนาดคอมแพคต์ของตัวควบคุม

Q3: ทําไมช่องแอนาล็อกจึงสําคัญในรุ่นนี้
เพราะการสร้างใน4 อินทุปแบบแอนาล็อกทั่วไป และ2 การออกแบบแบบแอนาล็อก ทําให้ตัวควบคุมสามารถรองรับการทํางานเซ็นเซอร์และการควบคุมแบบผสมผสานได้โดยตรง

ในตู้ที่ใช้ได้จริง มันสามารถลดการใช้สล็อต และทําให้การวางวางของฮาร์ดแวร์ง่ายขึ้น

คําถามที่ 4: ทําไมเครื่องนับความเร็วสูงจึงสําคัญที่นี่?
เพราะมันทําให้ตัวควบคุมสามารถจัดการข้อมูลการเข้าแบบดิจิตอลอย่างรวดเร็ว โดยไม่ต้องใช้โมดูลการนับแยกสําหรับการใช้งานที่คอมแพคต์มาก

นี่คือข้อสรุปทางวิศวกรรมที่พัฒนาขึ้นจาก4 เครื่องนับความเร็วสูง

Q5: อะไรควรตรวจสอบก่อนสั่งซื้อ?
ตรวจสอบรหัสควบคุมที่ติดตั้ง ยืนยันคลาสความจํา 750 KB ตรวจสอบความต้องการการผสม I/O ดิจิตอลและแอนาล็อก และให้แน่ใจว่าเครื่องใช้การขยายท้องถิ่น 4 โมดูล และระบบ DLR Ethernet สองแบบ
