เครื่องควบคุมอีเทอร์เน็ตอัลเลน แบรดลี่ 1769-L18ERM-BB1B

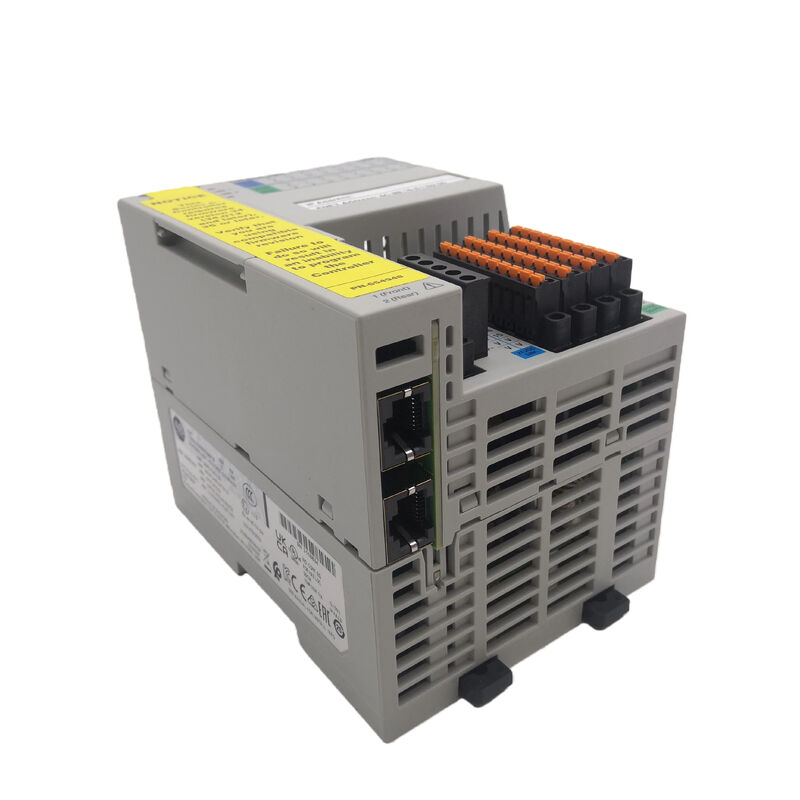

Allen-Bradley 1769-L18ERM-BB1B คอมแพคทโลจิกซ์ คอนโทรลเลอร์

ภาพรวม

รายการ1769-L18ERM-BB1Bคือเครื่องควบคุม CompactLogix 5370 L1สร้างขึ้นเพื่อการควบคุมเครื่องจักรที่คอมแพคต์ โดยที่ I/O ที่ติดตั้ง, EtherNet/IP networking และการเคลื่อนไหวที่บูรณาการ

โรคเวลล์และผู้จําหน่ายอ้างอิงอธิบายรุ่นนี้ความจําผู้ใช้งาน 512 KB,dual Ethernet พร้อมความสามารถ Ring ระดับอุปกรณ์,16 ทางเข้าของซิงค์,16 การออกของแหล่ง, การสนับสนุนขนาดสูงสุด 8 หน่วย Ethernet/IPและการเคลื่อนไหว CIP 2 แกนที่มีการเคลื่อนไหว.

มันยังใช้1734 POINT I/O หลังเครื่องสําหรับการขยาย ซึ่งทําให้มันอยู่ในระดับการขยายที่แตกต่างจากคอนโทรเลอร์ L2 และ L3 ที่ใช้ Compact I/O ที่ใหญ่กว่า

ข้อมูลเทคนิค

ค่าใช้งาน

เครื่องควบคุมนี้เข้ากับระบบบรรจุตราคับคัน, คอนเวียเตอร์, สถานีจัดการวัสดุ, สไลด์ OEM และเซลล์เครื่องจักรขนาดเล็กที่ใช้ Ethernetซึ่งเป็นพื้นที่ที่จํากัด แต่มีความสามารถของ Logix ที่เหมาะสม

การรวมกันของI/O ที่ติดตั้ง,Ethernet สองสายและการเคลื่อนไหว 2 แกนทําให้มันมีประโยชน์เป็นพิเศษในเครื่องจักรที่ต้องการการบูรณาการอย่างแน่นแน่น ระหว่างการเรียงลําดับพื้นฐานและการควบคุมการเคลื่อนไหวของแสง โดยไม่ต้องย้ายไปยังครอบครัวผู้ควบคุมที่ใหญ่กว่า

โปรไฟล์แอพลิเคชั่นนั้นคือการสรุปทางวิศวกรรมที่นํามาจากความจําที่ตีพิมพ์, node, motion และ POINT I/O คุณลักษณะของตัวควบคุม

มุมมองการแทนที่และการเลือก

สําหรับงานเปลี่ยน 1769-L18ERM-BB1B ควรตรงกับประเภท I/O ลงตัว แนวคิดการขยาย POINT I/O การวางแผน Ethernet และความสามารถในการเคลื่อนไหวไม่ใช่แค่ชื่อครอบครัว CompactLogix

ในระบบที่ใช้งานจริง รายละเอียดสําคัญคือ16 ทางเข้าซิง / 16 ทางออกแหล่ง, การสถาปัตยกรรม L1และการเคลื่อนไหว CIP 2 แกนความสามารถ

การจับคู่กับคอนโทรลเลอร์เดียวกันมักจะอนุรักษ์ทั้งสายไฟของเครื่องและโครงการโครงการให้สะอาดกว่าการย้ายไปสู่ Logix คลาสอื่น

FAQ

Q1: เครื่องควบคุมแบบไหนคือ 1769-L18ERM-BB1B?
มันคือเครื่องควบคุม CompactLogix 5370 L1ด้วย I/O ดิจิตอลที่ติดตั้ง, Ethernet สองแบบ และความสามารถในการเคลื่อนไหวที่บูรณาการ

ในการใช้งานจริง, มันมีเป้าหมายในการควบคุมเครื่องจักรที่คอมแพคต์ แทนที่ระบบราคแบบจําลองขนาดใหญ่.

Q2: การใช้งานอะไรที่เหมาะสมที่สุด?
มันเหมาะเครื่องจักรขนาดเล็กและขนาดกลางที่ต้องการ EtherNet / IP การควบคุม, รอยเท้าคอมแพคต์, และการเคลื่อนไหวที่บูรณาการเบา

นี่คือข้อสรุปทางวิศวกรรมที่พัฒนาขึ้นจากความจํา 512 KB,ระดับ EtherNet/IP 8 หน่วยและการเคลื่อนไหว 2 แกนความสามารถ

Q3: ทําไมการสนับสนุน POINT I/O จึงมีความสําคัญที่นี่?
เพราะตัวควบคุมนี้ขยายผ่าน1734 POINT I/O หลังเครื่อง, ไม่ใช่ผ่านสไตล์การขยาย I/O Compact ที่ใหญ่กว่าที่ใช้ในรุ่น CompactLogix บางรุ่น

ซึ่งส่งผลต่อวิธีการเชื่อมเครื่อง และวิธีการที่ตัวควบคุมเข้ากับสถาปัตยกรรมเดิม

Q4: ทําไมการเคลื่อนไหว CIP 2 แกนจึงสําคัญ?
เพราะมันทําให้ตัวควบคุมสามารถจัดการกับงานเคลื่อนไหวพื้นฐาน โดยตรงผ่าน EtherNet/IP

ในการออกแบบเครื่องจักรที่ใช้ได้จริง ซึ่งสามารถลดความต้องการของโปรเซสเซอร์เคลื่อนไหวที่แยกแยกในระบบขนาดเล็ก

Q5: อะไรควรตรวจสอบก่อนสั่งซื้อ?
ตรวจสอบรหัสควบคุมที่ติดตั้ง ยืนยันL1 / จุด I/Oสถาปัตยกรรม16 DI / 16 DOจํากัดใน I / O และให้แน่ใจว่าแอพลิเคชั่นขึ้นอยู่กับการเคลื่อนไหว 2 แกนและDLR Ethernet สองสายการจัดวาง
