เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | Allen Bradley |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 1769-L16ER-BB1B |

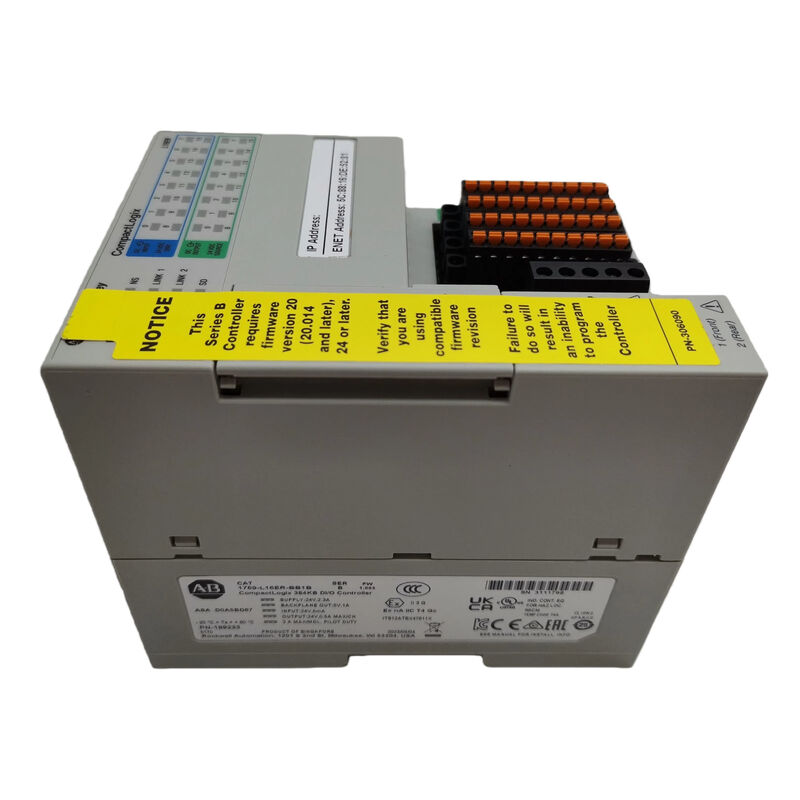

The 1769-L16ER-BB1B เป็น CompactLogix 5370 L1 controller ที่ออกแบบมาสำหรับการควบคุมเครื่องจักรขนาดกะทัดรัดด้วย EtherNet/IP
Rockwell ระบุว่าเป็น CompactLogix L16 controller ที่มี หน่วยความจำผู้ใช้ 384 KB, อินพุตดิจิทัล 16 ช่องและเอาต์พุตดิจิทัล 16 ช่องในตัว, พอร์ต Ethernet สองพอร์ตพร้อมความสามารถ DLR, โมดูลขยายในตัวสูงสุด 6 โมดูล, และ การ์ด SD ขนาด 1 GB ที่มาพร้อมกับคอนโทรลเลอร์.
คำแนะนำการติดตั้งของ Rockwell ยังแสดงให้เห็นว่าคอนโทรลเลอร์ใช้ แหล่งจ่ายไฟ 24 VDC โดยทั่วไป ที่มี ช่วงแรงดันไฟฟ้าอินพุต 10 ถึง 28.8 VDC, และพอร์ต USB มีไว้สำหรับ การตั้งโปรแกรมเฉพาะที่ชั่วคราว แทนที่จะเป็นการเชื่อมต่อถาวร
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 1769-L16ER-BB1B |
| ผู้ผลิต | Allen-Bradley / Rockwell Automation |
| ประเภทผลิตภัณฑ์ | CompactLogix 5370 L1 Controller |
| หน่วยความจำผู้ใช้ | 384 KB |
| I/O ในตัว | 16 DI (sink), 16 DO (source) |
| พอร์ต Ethernet | 2 |
| คุณสมบัติเครือข่าย | Device Level Ring (DLR) |
| โมดูลขยายในตัวสูงสุด | 6 |
| โหนด EtherNet/IP | สูงสุด 4 |
| แหล่งจ่ายไฟ | 24 VDC โดยทั่วไป |
| ช่วงแรงดันไฟฟ้าอินพุต | 10 ถึง 28.8 VDC |
| การ์ด SD | รวม 1 GB |
| ตัวเลือกการ์ด SD สูงสุด | สูงสุด 2 GB |
| การติดตั้ง | ราง DIN |
| อุณหภูมิการทำงาน | -20 ถึง 60°C |
| การแสดงสถานะ | ไฟแสดงสถานะ LED |
1769-L16ER-BB1B เหมาะอย่างยิ่งสำหรับ กลุ่มเครื่องจักรขนาดกะทัดรัด, ระบบบรรจุภัณฑ์, สายพานลำเลียง, อุปกรณ์ OEM แบบโมดูลาร์ และสถาปัตยกรรม EtherNet/IP ขนาดเล็ก ที่ I/O ในตัวและ Ethernet แบบสองพอร์ตมีประโยชน์มากกว่าคอนโทรลเลอร์แบบแร็คขนาดใหญ่
เอกสารข้อมูล CompactLogix 5370 L1 ของ Rockwell ระบุตระกูล L1 ไว้สำหรับ การใช้งานขนาดเล็กถึงขนาดกลาง ที่ต้องการจำนวนแกนน้อยลง, ขนาดกะทัดรัด และความสามารถเครือข่าย DLR ในตัว
ทำให้คอนโทรลเลอร์นี้มีประโยชน์อย่างยิ่งในเครื่องจักรที่มีพื้นที่แผงจำกัด แต่ยังคงต้องการการควบคุมแบบ Logix และการรวม EtherNet/IP
คุณค่าของมันในการทำงานบำรุงรักษาก็แข็งแกร่งเช่นกัน
เมื่อเครื่องจักรได้รับการออกแบบมาแต่เดิมโดยใช้ L16ER-BB1B ในแง่ของขนาด, I/O ในตัว และแนวคิดการขยาย POINT Bus การเปลี่ยนไปใช้รุ่นเดียวกันมักจะรักษาเค้าโครงตู้, โครงสร้างเครือข่าย และข้อสมมติฐานของโครงการได้ดีกว่าการเปลี่ยนไปใช้คอนโทรลเลอร์ประเภทอื่น
นี่คือการอนุมานทางวิศวกรรมตาม I/O ในตัวที่เผยแพร่, การขยาย 6 โมดูล และสถาปัตยกรรมที่เปิดใช้งาน DLR ของคอนโทรลเลอร์
สำหรับการเปลี่ยน, 1769-L16ER-BB1B ควรถูกจับคู่โดย ประเภท I/O ในตัว, ระดับหน่วยความจำ, เค้าโครง Ethernet และขนาดการขยายในตัว ไม่ใช่แค่ชื่อตระกูล CompactLogix
ในระบบจริง รายละเอียดที่สำคัญที่สุดคือ อินพุต sink 16 ช่อง / เอาต์พุต source 16 ช่อง, หน่วยความจำ 384 KB, การออกแบบ DLR Ethernet สองพอร์ต, และ ช่วงแรงดันไฟฟ้า 10 ถึง 28.8 VDC.
การจับคู่รุ่นคอนโทรลเลอร์เดียวกันมักเป็นวิธีที่ปลอดภัยที่สุดในการหลีกเลี่ยงการเปลี่ยนแปลงการเดินสาย, เครือข่าย และการเริ่มทำงาน
Q1: คอนโทรลเลอร์ 1769-L16ER-BB1B เป็นประเภทใด?
เป็น CompactLogix 5370 L1 controller ที่มี I/O ดิจิทัลในตัว, พอร์ต Ethernet สองพอร์ต, และ หน่วยความจำผู้ใช้ 384 KB.
ในทางปฏิบัติ มันคือคอนโทรลเลอร์ Logix ขนาดกะทัดรัดที่ออกแบบมาสำหรับเครื่องจักร EtherNet/IP ขนาดเล็กถึงขนาดกลาง แทนที่จะเป็นระบบแบบแร็คขนาดใหญ่
Q2: แอปพลิเคชันใดที่เหมาะสมที่สุด?
เหมาะสำหรับ ระบบอัตโนมัติขนาดกะทัดรัด เช่น สายพานลำเลียง, เครื่องจักรบรรจุภัณฑ์, สกิดแบบโมดูลาร์ และกลุ่มเครื่องจักรที่พื้นที่แผงจำกัด แต่ยังคงต้องการการเขียนโปรแกรม Logix และ EtherNet/IP
เอกสารข้อมูล L1 controller ของ Rockwell ระบุตระกูลนี้อย่างชัดเจนในการใช้งานขนาดเล็กถึงขนาดกลางที่มีจำนวนแกนและ I/O น้อยลง
Q3: เหตุใด DLR จึงมีความสำคัญในคอนโทรลเลอร์นี้?
DLR ช่วยเพิ่มความทนทานในเครือข่าย EtherNet/IP แบบวงแหวน ในการติดตั้งเครื่องจักรจริง สิ่งนี้สามารถทำให้การจัดวางอุปกรณ์ง่ายขึ้นและลดผลกระทบจากการสูญเสียเส้นทางเครือข่ายเพียงเส้นทางเดียว
Q4: เหตุใดการกำหนดค่า I/O ในตัวจึงมีความสำคัญ?
เนื่องจาก การจัดเรียง 16 DI / 16 DO ในตัวเป็นส่วนหนึ่งของวิธีการเดินสายเครื่องจักรเดิม
การเปลี่ยนคอนโทรลเลอร์ด้วยประเภท I/O หรือสไตล์เอาต์พุตที่ไม่ถูกต้องอาจทำให้เกิดปัญหาการเดินสายภาคสนามและการเริ่มต้นทำงานได้ทันที
Q5: ควรตรวจสอบอะไรก่อนสั่งซื้อ?
ตรวจสอบหมายเลขชิ้นส่วนที่ติดตั้ง, ยืนยัน 384 KB ระดับหน่วยความจำ, ตรวจสอบ อินพุต sink 16 ช่อง / เอาต์พุต source 16 ช่อง, และตรวจสอบให้แน่ใจว่าเครื่องจักรใช้ 24 VDC พลังงานและ การออกแบบ Ethernet สองพอร์ตที่รองรับ DLR แบบเดียวกัน
