เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |

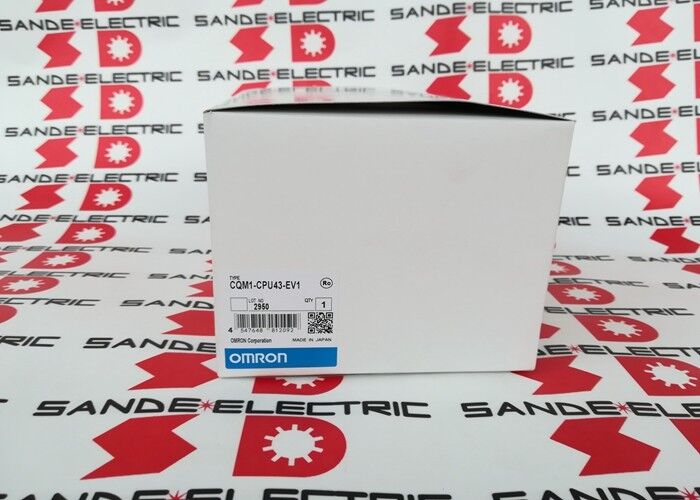

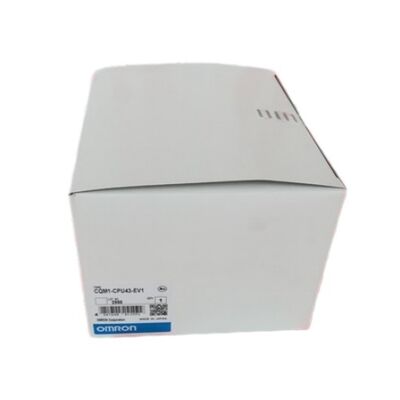

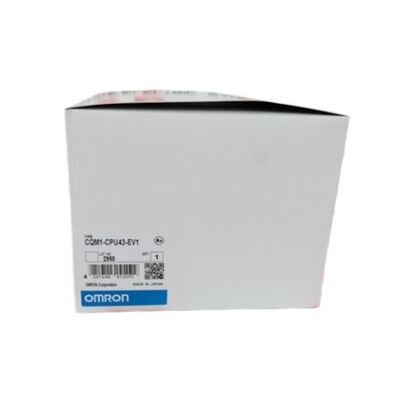

| หมายเลขรุ่น | CQM1-CPU43-EV1 |
CQM1-CPU43-EV1 เป็น CPU CQM1 ที่มีฟังก์ชันการเข้าและการออกแบบกระแทกที่สร้างขึ้น ซึ่งเป็นลักษณะที่แยกมันออกจาก CPU CQM1 อื่นๆ ในระบบเดียวกันสายพานที่ตั้งสองสายบนร่าง CPU จัดการเข้าคอนเตอร์ความเร็วสูงและผลิตกระแทกพร้อมกันโดยไม่ต้องการหน่วย I/O พิเศษแยกสําหรับงานเคลื่อนที่
อินเทอร์คอนเตอร์ความเร็วสูงยอมรับอัมพวาสแบบเฟสเดียวสูงสุด 50kHz และอัมพวาสแบบสองเฟส (สี่เหลี่ยม) ที่สูงสุด 25kHzนี่ครอบคลุมการเชื่อมต่อโดยตรงของเครื่องโคเดอร์หมุนสําหรับการตอบสนองตําแหน่งและการวัดความเร็วโดยไม่ต้องมีอุปกรณ์คอนเตอร์ภายนอกการออกแรงกระแทกถึง 50kHz จากท่าทางเดียวกันที่เหมาะสําหรับการควบคุมคนขับมอเตอร์ขั้นตอนสําหรับการใช้งานตําแหน่ง
16 ทางเข้าที่สร้างขึ้นอยู่ในตัว CPU เอง สามารถเพิ่มได้ถึง 11 I / O หรือหน่วย I / O พิเศษเพื่อบรรลุสูงสุด 256 จุดการปรับแต่งจะสับเข้าด้วยกันโดยกลไก หน่วยล็อคข้างๆกันและระบบจะปรับขนาดจากการปรับแต่ง CPU ขั้นต่ําเพียงแค่การขยาย I / O 11 หน่วยเต็ม.
| ปริมาตร | มูลค่า |
|---|---|
| จุด I/O | 256 สูงสุด |
| การนําเข้าที่ติดตั้ง | 16 |
| ความจําโปรแกรม | 7.2K คํา |
| ความจําข้อมูล | 6K คํา |
| เครื่องวัดความเร็วสูง (แบบเดียว) | 50kHz |
| เครื่องวัดความเร็วสูง (สองเฟส) | 25kHz |
| การออกแรงเต้น | สูงสุด 50kHz |
| การบริโภคปัจจุบัน | 980mA ที่ 5V DC |
| Port RS-232C | ใช่ |
| ยอดหน่วย I/O | 11 |
| การสับสน | input / scheduled / high-speed counter (การเข้า / กําหนดการ) |
| นาฬิกา | สร้างใน |
CQM1-CPU43-EV1 รองรับ 3 ประเภทการตัดต่อที่อิสระการตัดการเข้าตอบสนองสัญญาณภายนอกที่สั้น ความกว้างขั้นต่ําที่สามารถตรวจจับได้คือ 0.1msการหยุดการทํางานตามแผนใช้เวลาระยะระยะความเร็วสูงภายในสําหรับงานระยะเวลาการตัดเครื่องนับความเร็วสูงติดจุดเริ่มต้นในการนับตัวโคเดอร์ ทําให้โปรแกรมสามารถตอบสนองทันทีกับเหตุการณ์ตําแหน่ง โดยไม่ต้องรอรอบสแกนต่อไป
มีจุดติดต่อลําดับสองจุด: จุดติดต่อด้านนอกสําหรับเครื่องมือการเขียนโปรแกรม และจุดติดต่อ RS-232C สําหรับการสื่อสารกับอุปกรณ์ภายนอกหรือ 1-to-1 การเชื่อมต่อข้อมูลกับ CQM1 อีก. โปรต็อกอลลิงก์โฮสต์รองรับการสื่อสารกับ PC หรือ Programmable Terminal ผ่านพอร์ต RS-232C เดียวกัน
Q1: อะไรทําให้ CQM1-CPU43-EV1 แตกต่างจาก CQM1-CPU41-EV1 หรือ CPU42-EV1?
CPU41-EV1 ไม่มีฟังก์ชันพิเศษในตัวCPU42-EV1 เพิ่มการควบคุมเสียงแบบแอนาล็อก 4 ตัว. CPU43-EV1 เพิ่มฟังก์ชัน I/O กระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสCPU44-EV1 เปลี่ยน I/O กระแทกด้วย 2 อินเตอร์เฟซโคเดอร์สมบูรณ์ (ABS).
Q2: สามารถใช้เครื่องนับความเร็วสูงที่ติดตั้งไว้ในการติดตามตําแหน่งเครื่อง Encoder ได้หรือไม่?
ใช่ สองท่าพิเศษยอมรับสัญญาณแอนโคเดอร์ A / B ที่สูงสุด 25kHz สองเฟสเครื่องวัดความเร็วสูง สะดุดกระตุ้นทันทีเมื่อการนับเหตุการณ์ โดยไม่ต้องช้าระยะสแกนสําหรับการควบคุมเครื่องยนต์ขั้น CQM1-CPU43-EV1 สามารถปิดวงจรตําแหน่งโดยใช้การตอบสนองของโคเดอร์
Q3: CQM1-CPU43-EV1 โปรแกรมอย่างไร?
โดยใช้ CX-Programmer ของ Omron (หรือโปรแกรมการเขียนโปรแกรม SSS ก่อนหน้านี้) การเชื่อมต่อพอร์ตด้านนอกกับ PC สําหรับการดาวน์โหลดโปรแกรม, การติดตามออนไลน์, และการตั้งค่าปารามิเตอร์ล็อกก์บันไดเป็นภาษาเขียนโปรแกรมมาตรฐาน. โปรแกรมที่เก็บไว้อยู่ใน RAM ภายในที่รองรับแบตเตอรี่ ∙ เปลี่ยนแบตเตอรี่ก่อนที่มันจะหมดเพื่อหลีกเลี่ยงการสูญเสียโปรแกรม
Q4: สามารถบรรลุ I/O ขนาดสูงสุด 256 จุดได้กับ CQM1-CPU43-EV1 ไหม?
ใช่ครับ 16 ทางเข้าที่ติดตั้งใน CPU ใส่ไปในจํานวนรวมได้สูงสุด 11 I/O หรือ Special I/O Unit สามารถเชื่อมต่อกับด้านขวาของ CPUจํานวนคําทั้งหมดที่ได้รับการจัดสรรให้กับหน่วย I/O และหน่วย I/O พิเศษ ต้องมี 15 คําหรือน้อยกว่าในการจัดสรรรวม.
Q5: CPU43-EV1 แสดงเตือนแบตเตอรี่ วิธีการที่ถูกต้องคืออะไร?
เปลี่ยนแบตเตอรี่ภายในหนึ่งสัปดาห์หลังจากที่เตือนปรากฏว่า หมดแบตเตอรี่ทําให้การสูญเสียความจําโปรแกรมเปลี่ยนด้วยหน่วย CPU เปิดถ้าเป็นไปได้หลังจากเปลี่ยน โปรแกรมตรวจสอบว่าโปรแกรมยังคงไม่เสียหาย โดยการเปรียบเทียบกับสํารอง
