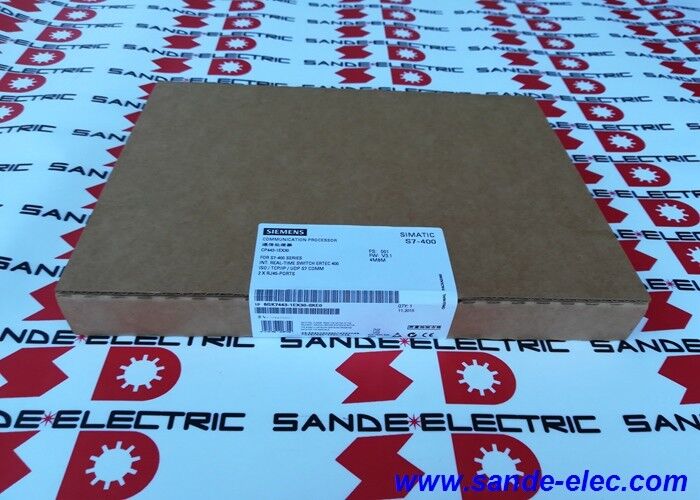

เครื่องประมวลผลการสื่อสาร Siemens ใหม่ 6GK7443-1EX30-0XE0 หรือ 6GK74431EX300XE0

Siemens 6GK7443-1EX30-0XE0 ∙ SIMATIC NET CP 443-1 ∙ S7-400 PROFINET IO Controller / Dual RJ45 / 100 Mbit/s / ERTEC 400 / PROFIenergy / IP ACL

ทําไม S7-400 ต้องการ CP และ CP 443-1 จะเพิ่มอะไร

ระดับ CPU S7-400 รวมถึง CPU 417H ประจําตัวประกอบด้วย MPI และ PROFIBUS DP อินเตอร์เฟซในระดับ CPU แต่ไม่รวมถึง Ethernet หรือ PROFINETทุกการเชื่อมต่อ Ethernet จาก S7-400 ต้องการ CP 443-1 ใน rack.

CP 443-1 ไม่ได้เป็นตัวปรับเครือข่ายแบบปนเปื้อน มันคือโปรเซสเซอร์สื่อสารอิสระ ด้วยชิปเครือข่าย ERTEC 400 ของตัวเอง แรมของตัวเองและฟอร์มแวร์ของตัวเองที่จัดการกับงาน Ethernet ทั้งหมดโดยไม่ต้องใช้เวลาในการประมวลผลของ CPU S7-400.

CPU ที่ทํางานโปรแกรม PID Cascade ที่ต้องการไม่ได้ถูกผลกระทบโดยการแลกเปลี่ยนหมุนเวียน PROFINET IO, การเทรนเซชั่น TCP/IP, หรือการขอ S7 PUT/GETCP 443-1 รับประทานทั้งหมดนี้เป็นอิสระและนําเสนอผลให้ CPU ผ่าน S7-400 backplane ในระยะเวลาที่กําหนดสําหรับตัวควบคุมกระบวนการที่ทํางานตลอด 24 ชั่วโมงในแอพพลิเคชั่นโรงงานที่สําคัญ การแยกระหว่างการควบคุมกระบวนการและการสื่อสารทางเครือข่ายนี้เป็นข้อดีในการปฏิบัติงานที่แท้จริง

ข้อจํากัดหลัก

สวิตช์ 2 ท่าเรือที่บูรณาการ ✅ ท็อปโลยีสายโดยไม่ต้องสวิตช์ภายนอก

สายพาน RJ45 ของ CP 443-1 ไม่เป็นสายเชื่อมต่อเครือข่ายที่อิสระ 2 ช่อง แต่เป็นสวิตช์อีเทอร์เน็ตอินเทกรีต 2 สายพาน สําหรับการติดตั้ง PROFINET IO ทําให้สามารถใช้ท็อปโลยีสาย (daisy-chain) ได้แก่สายเคเบิลเครือข่ายใช้จากพอร์ต RJ45 ของอุปกรณ์หนึ่งไปยังพอร์ตต่อไป โดยไม่มีสวิตช์ระหว่างที่ทุกสถานีสายการผลิต 20 อุปกรณ์ทํางานบนเส้นทางสายเคเบิลเดียว ไม่มีพื้นที่แผ่นที่ใช้โดยสวิตช์ระหว่าง ไม่มีค่าใช้จ่ายฮาร์ดแวร์เพิ่มเติมต่อส่วนหนึ่ง

สําหรับการติดตั้งโรงงานขนาดใหญ่ที่ทอปโลยีสตาร์ผ่านสวิตช์ที่บริหารโดยกลางเหมาะสมกว่า การเชื่อมต่อทั้งสองพอร์ต RJ45 เข้าสู่สตาร์ผ่านพอร์ตใดอย่างหนึ่ง

PROFINET IO Controller โปรแกรม CPU

CP 443-1 จัดการการแลกเปลี่ยนข้อมูลแบบหมุนเวียนที่สมบูรณ์แบบกับอุปกรณ์ PROFINET IO ทั้งหมดที่ตั้งค่าและอุปกรณ์รักษาความปลอดภัย แลกเปลี่ยนข้อมูลกระบวนการเป็นรอบ ๆ กับ CP 443-1CP แผนภาพข้อมูลของอุปกรณ์ที่เข้าสู่ภาพกระบวนการของ CPU S7-400 และเขียนคําสั่งการออกของ CPU กลับไปที่อุปกรณ์โปรแกรม S7-400 อ่านและเขียนที่อยู่ I/O PLC มาตรฐานการตั้งค่าใช้ไฟล์ GSDML ของอุปกรณ์ใน STEP 7 หรือ TIA Portal

PROFIenergy การบริหารการรอคอยที่ประสาน

ระหว่างการหยุดการผลิตที่วางแผน PROFIenergy ควบคุมอุปกรณ์ที่เชื่อมต่อทั้งหมด ให้เข้าสู่ภาวะพลังงานต่ําที่กําหนดไว้พร้อมกันสถานี IO ลดผลิตอาหารภายใน; อุปกรณ์ที่มีส่วนประกอบเครื่องจักรกลล็อคตําแหน่ง การสั่งสตาร์ทครั้งเดียวจะนําอุปกรณ์ทั้งหมดกลับมาพร้อมในการทํางานในลําดับที่ควบคุมได้

วิธีการที่ประสานกันนี้หลีกเลี่ยงการกระตุ้นพลังงานพร้อมกัน เมื่ออุปกรณ์ทั้งหมดเริ่มต้นพร้อมกันสําหรับอุปกรณ์ที่เป้าหมายให้มีความสอดคล้องกับ ISO 50001 หรือการจัดการค่าพลังงานเป็นค่าใช้จ่ายในการดําเนินงานที่มีความหมาย, PROFIenergy ผ่าน CP 443-1 ให้พื้นฐานในระดับผู้ควบคุมเพื่อการประหยัดพลังงานแบบโครงสร้าง

FAQ

Q1: สามารถติดตั้งโมดูล CP 443-1 หลายอันในเรค S7-400 เดียวได้หรือไม่?

ใช่ โมดูล CP 443-1 สูงสุด 4 โมดูล สามารถทํางานเป็นตัวควบคุม PROFINET IO ในสถานี S7-400 เดียว (รวมกับขีดจํากัดประเภทโมดูลอื่นๆ)แต่ละ CP บริหารอุปกรณ์ PROFINET IO ที่ได้รับการจัดสรรด้วยตนเองอย่างอิสระ. หาก CP 443-1 หนึ่งถึงอุปกรณ์หรือ I / O ขนาดขั้นต่ําของข้อมูล, การกระจายอุปกรณ์ในสอง CP ลดภาระต่อ CP และสั้นเวลารอบการอัพเดท IO ตามสัดส่วน

Q2: CP 443-1 ใช้ได้ในระบบ S7-400H ที่เหลือใช้ไหม?

ใช่สําหรับการสื่อสาร S7 (PUT/GET, การเชื่อมต่อการควบคุม) สําหรับ PROFINET IO ในระบบ Hอุปกรณ์ IO ที่มีความสามารถ S2 หรือ R1 ระบบที่เหลือรักษาการเชื่อมต่อพร้อมกันกับเครื่องควบคุม CP 443-1 สองตัว ̇ หนึ่งในรอก CPU ที่ใช้งาน และหนึ่งที่รอคอย. เมื่อ CPU ที่ทํางานล้มเหลว, อุปกรณ์ IO จะนําการสื่อสาร PROFINET ไปยัง CP เตรียมพร้อมโดยไม่ต้องสูญเสียข้อมูล.ตรวจสอบจากเอกสารความสอดคล้อง GSDML ของอุปกรณ์แต่ละอุปกรณ์.

Q3: การเริ่มต้นอย่างรวดเร็วคืออะไร และเมื่อไหร่มันมีความสําคัญ?

การเริ่มต้นอย่างรวดเร็วจะตั้งค่าปารามิเตอร์เครือข่ายของอุปกรณ์ IO ในที่เก็บข้อมูลที่ไม่ลุกลุก โดยเลี่ยงการค้นพบ IP และการเจรจาโตโปโลยีแบบมาตรฐานเวลาเริ่มต้นลดลงจากหลายวินาที เป็นล่างหนึ่งวินาที.สิ่งนี้มีความสําคัญเมื่อเวลาเริ่มต้นใหม่ของเครื่องมีผลต่อการผลิต: สถานีประกอบรถยนต์, เครื่องบรรจุและการใช้งานที่การช้าใด ๆ หลังจากการเปิด e-stop กลับใช้งานสําหรับอุปกรณ์ติดตั้งแบบมาตรฐานที่ไม่สําคัญกับการใช้เวลาเพิ่มอีกสองสามวินาทีในการเริ่มต้น, การเริ่มต้น PROFINET แบบธรรมดาพอสมควร

Q4: เครื่องวินิจฉัยในเว็บจะแสดงข้อมูลอะไร?

โปรแกรมการใช้งานของ CP 443-1สถานะการเชื่อมต่ออุปกรณ์ IO ที่ตั้งค่าทั้งหมด, การวินิจฉัยระดับโมดูลสําหรับสถานี ET 200S / ET 200M และพัฟเฟอร์วินิจฉัยของ CPU S7-400วิศวกรยังสามารถสร้างหน้าเว็บตามสั่งที่แสดงค่าข้อมูลกระบวนการจากบล็อกข้อมูล CPU S7-400, สามารถใช้เป็นตัวแสดงตัวประกอบการพื้นฐาน โดยไม่ต้องติดตั้ง HMI Client

Q5: เมื่อใดควรใช้ UDP แทน TCP สําหรับการสื่อสาร S7-400?

TCP ให้บริการการจัดส่งที่น่าเชื่อถือและมีระเบียบด้วยการถ่ายทอดอัตโนมัติ (PUT/GET) และการถ่ายทอดไฟล์ FTPUDP ไม่ให้การรับประกันการถ่ายทอดย้อนหลัง แต่ใช้ความช้าต่ํากว่า สําหรับการถ่ายทอดข้อมูลกระบวนการในเวลาจริง, การปรับปรุงเวลา (NTP/SNTP) และการสํารวจ SCADA ที่รวดเร็วโปรต็อกอลที่เหมาะสมถูกเลือกตามความสัมพันธ์การสื่อสารใน STEP 7.
