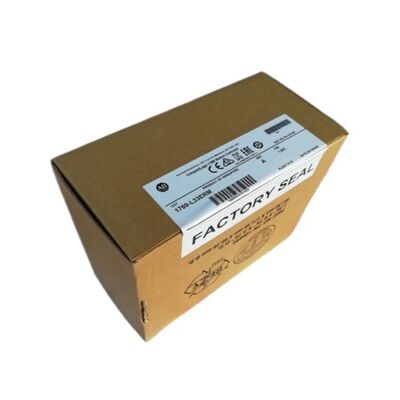

Allen Bradley 1769-L33ERM CompactLogix 5370 เครื่องควบคุมอีเทอร์เน็ต

1769-L33ERM∙ CompactLogix 5370 L3 2MB / 8-Axis CIP Motion + Kinematics / Dual EtherNet/IP / DLR / 32 Node / 16 I/O ท้องถิ่น

วิธีที่ L33ERM นั่งเหนือ L30ERM และทําไมมันจึงสําคัญ

สาย CompactLogix 5370 L3 มีหลายรุ่น และ 1769-L33ERM อยู่อันดับต่อไปเหนือ 1769-L30ERM ที่อธิบายไว้ในชุดสินค้านี้ความแตกต่างของความจุระหว่างสองรุ่นไม่ได้เพิ่มขึ้น ✓ มันแสดงให้เห็นถึงการเพิ่มขึ้นสองเท่าของเกือบทุกรายละเอียดฟังก์ชัน:

สําหรับเครื่องจักรที่ออกแบบที่ขอบเขตของความจุของ L30ERMหรือความจําโปรแกรมและข้อมูลมากกว่า 1MB ให้ L33ERM เป็นรายละเอียดที่ถูกต้องตั้งแต่เริ่มต้นไม่ใช่การปรับปรุงในภายหลัง

การเคลื่อนไหว CIP 8 แกนที่มีสมรรถนะในการเคลื่อนไหวกําหนดว่าสถาปัตยกรรมเครื่องจักรไหนเป็นไปได้ 8 แกนทําให้การประสานงาน Cartesian gantries มี 3 แกนเส้นและ 1 แกนหมุนเซลล์เลือกและวางหุ่นยนต์แบบสองตัว มีแต่ละแกน 3 แกน และแกนเครื่องมือพิเศษ 2 แกน, หรือเครื่องบรรจุภัณฑ์ที่มีสถานีการปั้นและตัดหลายแห่งที่ขับเคลื่อนด้วยเซอร์โวทํางานในโปรไฟล์แคมสynchronizedCIP Motion ใช้งานผ่านเครือข่าย EtherNet/IP เดียวกันกับเครื่อง I/O และ HMI, ไม่มีพื้นฐานสายเคเบิลพิเศษ

ข้อจํากัดหลัก

Dual EtherNet/IP และ DLR ✓ ความแข็งแกร่งของเครือข่ายในระดับตัวควบคุม

ทั้งสองพอร์ต RJ45 สร้างสวิตช์อินทิกรีตสองพอร์ต ทําให้สามารถใช้ระบบเครือข่าย Device Level Ring (DLR) ได้ ในวงแหวน DLR ทุกอุปกรณ์ EtherNet / IP เชื่อมต่อกับอุปกรณ์ต่อไปในวงจรปิด A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

ความจุ EtherNet/IP 32 หน่วยให้พื้นที่สําหรับเครื่องผลิตที่เต็มไปด้วยคน: 8 เครื่องขับเคลื่อน Kinetix (หนึ่งต่อแกน), 4 ET 200SP สถานี I/O ที่อยู่ห่าง, 2 ระบบภาพ, 1 เครื่องควบคุมหุ่นยนต์1 น้ําหนัก, 1 เครื่องสแกนบาร์โค้ด และ 1 แผ่น HMI ̇ ทั้งหมดอยู่ในงบประมาณของหน่วยควบคุม

สถานการณ์การใช้งาน

การประกอบอัตโนมัติด้วยการประสานงานหลายหุ่นยนต์:หุ่นยนต์ SCARA 4 แกนในโครงการ CompactLogix หนึ่ง หุ่นยนต์ 4 แกนของแต่ละหุ่นยนต์ทํางานเป็นกลุ่มที่ประสาน L33ERM จัดการทั้งสองกลุ่ม.

เครื่องบรรจุภัณฑ์ที่มี 6 สถานีเซอร์โวการปลดคลิป, การควบคุมการจดทะเบียน, การสร้าง, การตัด, การขับไล่, และการจัดการกับขยะโดยเหลือ 2 แกนสําหรับการเพิ่มความสามารถในอนาคต.

การจัดการวัสดุที่มี I/O แบ่งปัน:32 หน่วย EtherNet / IP ให้บริการสถานี I / O ที่อยู่ห่าง ๆ ทั่วสายการผลิต 40 เมตร, เครื่องขับขนส่ง, และเครื่องสแกนบาร์โค้ด. โตโปโลยีวงแหวน DLR รับประกันว่าความผิดพลาดสายเคเบิลหนึ่งไม่หยุดสาย.

FAQ

Q1: ความแตกต่างทางการปฏิบัติหลักระหว่าง L33ERM และ L30ERM คืออะไร?

L33ERM ให้ความจํา 2MB (เทียบกับ 1MB), 8 แกนการเคลื่อนไหว CIP (เทียบกับ 4), 32 หน่วย EtherNet / IP (เทียบกับ 16), และ 16 สล็อต I / O ท้องถิ่น (เทียบกับ 8). ทั้งคู่รองรับกลุ่มการเคลื่อนไหว Kinematic และ DLR topology.เลือก L30ERM เมื่อ 4 แกนและ 16 หน่วยพอเพียง; เลือก L33ERM เมื่อสถาปัตยกรรมของเครื่องต้องการแกนมากขึ้น, อุปกรณ์ที่เชื่อมต่อกับเครือข่ายมากขึ้น, หรือความจําโปรแกรมมากขึ้น

Q2: โปรแกรม 1769-L33ERM ใช้โปรแกรมอะไร?

Studio 5000 Logix Designer เป็นสภาพแวดล้อมการพัฒนามาตรฐานสําหรับครอบครัว CompactLogixและการใช้งานของไดรฟ์ทั้งหมดถูกจัดการภายในโครงการ Studio 5000 เดียวกัน. การเชื่อมต่อผ่านท่าทาง EtherNet / IP หรือท่าทาง USB สําหรับการเข้าถึงเทอร์มิเนลการเขียนโปรแกรมโดยตรง

Q3: มี servo drive Kinetix กี่ตัวที่สามารถเชื่อมต่อกับ L33ERM หนึ่งได้?

ไดรฟ์เซอร์โว Kinetix มากถึง 8 เครื่องสามารถปรับแต่งเป็นแกนการเคลื่อนไหว CIP 1 ตัวต่อแกน ไดรฟ์ซีรีส์ Kinetix 300, 350, 5100, 5300, 5500 และ 5700 ที่มีอินเตอร์เฟซ EtherNet / IP เป็นที่เข้ากันได้แต่ละไดรฟ์บริโภคการเชื่อมต่อ EtherNet / IP หนึ่งจากงบประมาณ 32 หน่วยของตัวควบคุม.

Q4: L33ERM กําลังถูกผลิตอยู่หรือเปล่า?

ครับ ราคา Active Mature หมายถึงสินค้ามีและได้รับการสนับสนุนอย่างเต็มที่ CompactLogix 5380 เป็นตัวแทนรุ่นใหม่สําหรับการออกแบบใหม่สําหรับอุปกรณ์ L33ERM ที่มีอยู่แล้วที่ต้องการเปลี่ยน, ความต่อเนื่องแบบเดียวกันคือเส้นทางที่น่าเชื่อถือที่สุดในการอนุรักษ์โครงการที่มีอยู่โดยไม่ต้องออกแบบใหม่

Q5: 1769-L33ERM มาจากไหน?

ผ่านเครือข่ายจําหน่ายที่ได้รับอนุญาตสําหรับหน่วยใหม่ และผ่านตลาดหลังการใช้งาน CompactLogix หน่วยจําหน่ายอะไหล่อัตโนมัติอุตสาหกรรมและผู้จําหน่ายที่ผ่านการทดสอบยืนยันหมายเลขคัดลอก 1769-L33ERM (เฉพาะอย่างยิ่ง -L33), ไม่ใช่ -L30 หรือ -L32) ก่อนสั่งการ เพื่อให้แน่ใจว่าจํานวนแกนและชั้นความจําถูกต้อง
