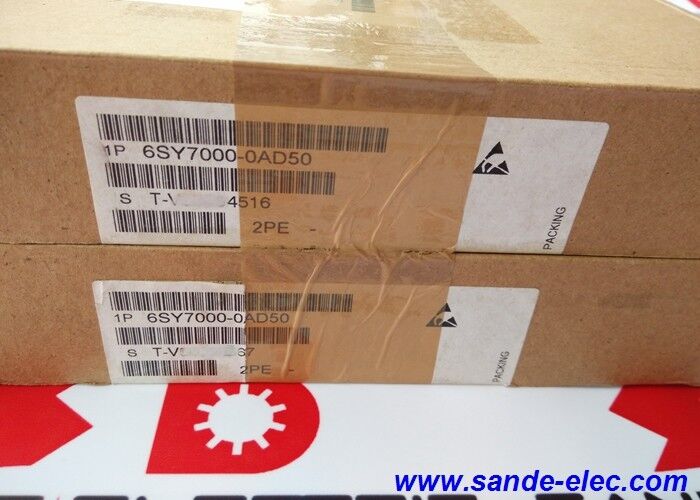

โมดูล IGBT ของซีเมนส์ใหม่ 6SY7000-0AD50 ในกล่อง 6SY70000AD50

6SY7000-0AD50∙ Siemens SIMOVERT MASTERDRIVES IGBT หน่วย FZ1800R16KF4 / 1800A / 1600V

FZ1800R16KF4 IGBT ที่หัวใจของ 6SY7000-0AD50

6SY7000-0AD50 เป็นเครื่องสํารองของซีเมนส์สําหรับ Infineon FZ1800R16KF4 IGBT โมดูลที่ติดตั้งในระบบขับเคลื่อนขนาดใหญ่ SIMOVERT MASTERDRIVESFZ1800R16KF4 เป็น Infineon EconoPACK + โมดูล IGBT:

การกําหนด FZ:"FZ" ระบุตัวเรือน Infineon EconoPACK + ด้วยเทคโนโลยีติดต่อพิมพ์และไดโอเดสฟรีวิลลิ่งที่บูรณาการ รุ่นโมดูล IGBT ที่ก่อนหน้ารูปแบบ EconoPACK + 4 ภายหลัง

กระแส 1800A:ความสามารถของโมดูลในสภาพปัจจุบันต่อเนื่องที่อุณหภูมิขนาด 1800Aนี่คือหนึ่งในโมดูล IGBT มาตรฐานที่มีกระแสไฟฟ้าสูงสุดในรูปแบบ EconoPACK + เหมาะสําหรับประเภทพลังงานสูงสุดของระบบ SIMOVERT MASTERDRIVES.

ความดันปิด 1600V:ความแรงดันการเสียของคอลเลคเตอร์-เอเมเตอร์เกิน 1600V ให้ความปลอดภัย 2 เท่าที่ต้องการมากกว่าบัส ~ 800V DC ของระบบขับเคลื่อน AC 480V มาตรฐานและครอบคลุมความแรงดันบัสแบบ DC ที่สูงกว่าของอุปกรณ์ประปาแอนซี 660~690V.

ข้อจํากัดหลัก

6SY7000 ซีรี่ย์ SIMOVERT MASTERDRIVES IGBT อะไหล่

ซีรี่ย์คัดลอก 6SY7000 เป็นสายอะไหล่ของซีเมนส์สําหรับ IGBT และโมดูลครึ่งประสาทพลังงานที่ใช้ในเครื่องขับรถ SIMOVERT MASTERDRIVESอักษรขั้นตอน 6SY ระบุว่าเหล่านี้เป็นอะไหล่ SIMOVERT ไม่เป็นโมดูล IGBT ที่อยู่ลําพังสําหรับการจําหน่ายตลาดทั่วไป, แต่หน่วยที่ตั้งค่าขึ้นล่วงหน้า, ทดสอบและจัดอันดับสําหรับตําแหน่งการติดตั้ง MASTERDRIVES รายละเอียด:

ตําแหน่งเฉพาะ:ตัวเลขส่วนละ 6SY7000 ตรงกับตําแหน่งที่กําหนดไว้ภายในตัวแกร่งขับเคลื่อน MASTERDRIVES รายละเอียดด้านตัวกําเนิด, ด้านสาย, หรือตําแหน่งระยะเฉพาะในสะพานอินเวอร์เตอร์

รายละเอียดที่สมองกันก่อน:ซีเมนส์ให้ความมั่นคง FZ1800R16KF4 โมดูลใน 6SY7000-0AD50และความต้องการในการขับขี่ประตูของ MASTERDRIVES ชาซีที่มันเข้ากัน ̇ การกําจัดความไม่แน่นอนเกี่ยวกับความเหมาะสมเมื่อเทียบกับการซื้อ FZ1800R16KF4 แบบทั่วไปจากคัดลอก Infineon.

การใช้งาน หน่วยขับเคลื่อนอุตสาหกรรมแรงสูง

ที่ 1800A / 1600V, 6SY7000-0AD50 ให้บริการกับการใช้งานขับเคลื่อนอุตสาหกรรมที่ใหญ่ที่สุด:

โรงงานลวดเหล็ก:หน่วยขับเคลื่อนหลักและหน่วยขับเคลื่อนช่วยของโรงงานม้วนร้อนและเย็น

เครื่องจักรกระดาษและกระดาษ:ระบบขับเคลื่อนหลักของเครื่องกระดาษขนาดใหญ่ที่ต้องการการควบคุมความเร็วแปรเปลี่ยนที่เรียบร้อยของมอเตอร์ในประเภทหลายเมกะวัตต์

เครื่องยกเหมือง:อุปกรณ์ยกเหมืองลึก มอเตอร์ขนาดใหญ่, ทอร์คสูง, การทํางานแบบฟื้นฟูระหว่างการลดลง, และวงจรการทํางานที่ต้องการ

เครื่องปรับเปลี่ยนอุปกรณ์แปรงลม:Grid-side and generator-side inverter stages in multi-megawatt wind turbine power converters — where the 1600V blocking voltage accommodates higher DC link voltages used in high-voltage converter designs

FAQ

Q1: ความแตกต่างระหว่าง 6SY7000-0AD50 (1800A) และ 6SY7000-0AC37 (1200A) ในระบบ MASTERDRIVES เดียวกันคืออะไร?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) เป็นโมดูลเครื่องกําเนิด/เครื่องปรับเปลี่ยนด้านมอเตอร์ในระบบ MASTERDRIVES ที่มีพลังงานสูงสุด1200A) คือโมดูลสาย / ด้านการจําหน่ายในระบบ MASTERDRIVES ปรับปรุงด้านเครื่องกําเนิดมักจะบรรทุกกระแสสูงกว่าด้านสายในช่วงเหตุการณ์การอ้วนของมอเตอร์

Q2: 6SY7000-0AD50 สามารถแทนที่ FZ1800R16KF4 จาก Infineon ได้หรือไม่?

ทางเทคนิคแล้ว 6SY7000-0AD50 ใช้ Infineon FZ1800R16KF4 เป็นเครื่อง IGBT หลักโมดูล Siemens 6SY7000-series ถูกกรองและจัดอันดับไว้สําหรับตําแหน่งการติดตั้ง MASTERDRIVESสําหรับการรับประกันและการดูแล SIMOVERT MASTERDRIVES การใช้ 6SY7000-0AD50 ของซีเมนส์การเปลี่ยน Infineon FZ1800R16KF4 โดยตรงเป็นไปได้ทางเทคนิคสําหรับวิศวกรดูแลการขับเคลื่อนที่มีประสบการณ์.

Q3: มีมาตรการป้องกันความปลอดภัยอะไรบ้างที่ใช้ในการเปลี่ยน 6SY7000-0AD50 ในหม้อ MASTERDRIVES?

The SIMOVERT MASTERDRIVES DC bus at 1600V class retains hazardous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessing power stage componentsณ ความสามารถ 1800A โมดูลเหล่านี้มีขนาดใหญ่และหนัก โดยใช้มือทั้งสองข้าง และต้องใช้มาตรการป้องกัน ESD ที่เหมาะสมติดตามมาตรฐานทอร์คที่บันทึกไว้ของ Siemens สําหรับสกรูติดตั้งโมดูล.

Q4: อาการใดที่แสดงให้เห็นถึงการล้มเหลวของโมดูล IGBT 6SY7000-0AD50 ในระบบ MASTERDRIVES?

ความล้มเหลว IGBT ทางด้านตัวกําเนิดมักจะผลิตสัญญาณเตือนฮาร์ดแวร์ F030 แสดงให้เห็นว่าโมดูลพลังงานมีไฟฟ้าเกินระยะ, สั้นสั้น, หรือความอ่อนเพลียที่ปรากฏระหว่างการเปิดเครื่องขับเคลื่อนหรือภายใต้ภาระรหัสสัญญาณเฉพาะเจาะจงอ้างอิงถึงช่วงสะพานอินเวอร์เตอร์ที่ได้รับผลกระทบ. การแยกจากความผิดพลาดของบอร์ดควบคุม (ที่ผลิตปารามิเตอร์หรือความผิดพลาดในการสื่อสาร) และจากความผิดพลาดของมอเตอร์ (ที่ผลิตรูปแบบความไม่เท่าเทียมของปัจจุบัน)ยืนยันด้วยการวัดความต้านทานของแยก IGBT กับรถบัส DC.

Q5: รายละเอียดการติดตั้งและอินเตอร์เฟซทางความร้อนสําหรับ 6SY7000-0AD50 คืออะไร?

โมดูล FZ1800R16KF4 EconoPACK+ ต้องการแผ่นพื้นที่ระบายความร้อนที่สะอาดด้วยสารผสมอัตราการเชื่อมต่อทางความร้อนที่เหมาะสม (กรีสหรือพัดความร้อน) และแรงหมุนการติดตั้งตามรายละเอียดของใบข้อมูล Infineon FZ1800R16KF4. Inadequate contact pressure or contaminated thermal interface significantly increases junction temperature under the same power dissipation — reducing module reliability and potentially causing premature failure.ปฏิบัติตามคู่มือการบํารุงรักษา chassis ของ MASTERDRIVES สําหรับทอร์คการติดตั้งเฉพาะเจาะจงและสเปิคชันส่วนผสมความร้อน
