| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | NEC |
| ได้รับการรับรอง | CE RoHS |

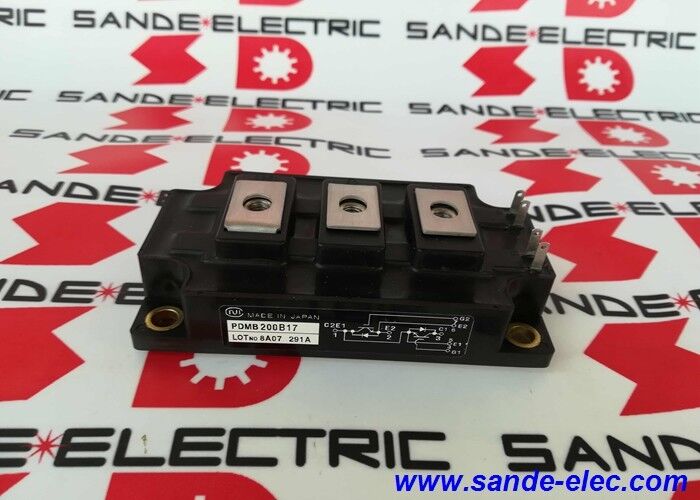

| หมายเลขรุ่น | PDMB200B17 |
NEC Electronics (ปัจจุบันเป็นส่วนหนึ่งของ Renesas Electronics หลังจากการควบรวมกิจการของ NEC Electronics และ Renesas Technology ในปี 2010) เป็นผู้ผลิตรายใหญ่ของโมดูลเซมิคอนดักเตอร์กำลัง ซึ่งรวมถึง IGBT, โมดูลไทริสเตอร์ และโมดูลพลังงานอัจฉริยะสำหรับการใช้งานทางอุตสาหกรรม ซีรีส์ PDMB แสดงถึงรูปแบบโมดูล IGBT คู่ของ NEC ที่ออกแบบมาสำหรับไดรฟ์อุตสาหกรรมและการใช้งานอินเวอร์เตอร์
PDMB200B17 ที่ 200A และ 1700V ครองระดับพลังงานปานกลางถึงสูงสำหรับ IGBT ไดรฟ์อุตสาหกรรม — สามารถสลับกระแสไฟที่เพียงพอสำหรับไดรฟ์มอเตอร์ในช่วง 55–90kW ที่แรงดันไฟฟ้ามาตรฐานอุตสาหกรรม
| พารามิเตอร์ | ค่า |
|---|---|
| กระแสสะสม (IC) | 200A |
| แรงดันสะสม-ตัวส่ง (VCES) | 1700V |
| หมวดหมู่ | สารกึ่งตัวนำแบบแยกส่วน |
| พิมพ์ | โมดูล IGBT |
| ผู้ผลิต | เอ็นอีซี (เรเนซาส) |
IGBT (Insulated Gate Bipolar Transistor) ผสมผสาน:
ความต้านทานอินพุตสูง (เกต MOSFET):เกทไม่ต้องการกระแสไฟของไดรฟ์ในการสลับ - วงจรไดรฟ์เกทจะชาร์จและคายประจุความจุของเกทเท่านั้น ทำให้อุปกรณ์อิเล็กทรอนิกส์ของเกทขับเคลื่อนง่ายขึ้นอย่างมากเมื่อเทียบกับทรานซิสเตอร์แบบไบโพลาร์
การสูญเสียการนำไฟฟ้าต่ำ (เอาต์พุตแบบไบโพลาร์):สเตจเอาท์พุตแบบไบโพลาร์จะดำเนินการด้วยแรงดันไฟฟ้าอิ่มตัวต่ำ (VCE(sat)) แม้ที่กระแสสูง ช่วยลดการสูญเสียพลังงานการนำไฟฟ้าเมื่อเทียบกับ MOSFET ที่ระดับกระแสเดียวกัน
การสลับอย่างรวดเร็ว:เวลาเปิดและปิด IGBT ในช่วงไมโครวินาทีช่วยให้ความถี่ PWM 2–20kHz — ช่วยให้ควบคุมความเร็วมอเตอร์ได้อย่างราบรื่นโดยไม่มีเสียงรบกวนจากความถี่สวิตชิ่งต่ำที่เกิดขึ้นในขดลวดมอเตอร์
ที่ 200A และ 1700V นั้น PDMB200B17 มอบข้อได้เปรียบ IGBT เหล่านี้ในระดับพลังงานที่จำเป็นสำหรับไดรฟ์มอเตอร์อุตสาหกรรม ระบบ UPS และอุปกรณ์แปลงพลังงานในระดับพลังงานอุตสาหกรรมขนาดกลางถึงขนาดใหญ่
การซ่อมแซม VFD อุตสาหกรรม:ไดรฟ์ความถี่แบบแปรผันสำหรับการใช้งานพัดลมอุตสาหกรรมหรือปั๊มจำเป็นต้องเปลี่ยนโมดูล IGBT PDMB200B17 ได้รับการระบุจากรายการวัสดุของไดรฟ์ว่าเป็นโมดูล NEC IGBT ที่เหมาะสมสำหรับระยะกำลังของไดรฟ์นี้
อะไหล่บำรุงรักษาตามแผน:สถานที่บำรุงรักษาไดรฟ์อุตสาหกรรมที่ติดตั้ง NEC ถือ PDMB200B17 เป็นส่วนประกอบอะไหล่ที่สำคัญ ช่วยให้มั่นใจได้ว่ามอเตอร์ไดรฟ์จะฟื้นตัวได้อย่างรวดเร็วโดยไม่ต้องเสียเวลาหยุดทำงานนานเพื่อรอการส่งมอบชิ้นส่วน
คำถามที่ 1: การใช้งานในอุตสาหกรรมใดบ้างที่ใช้โมดูล IGBT คลาส PDMB200B17
โมดูล IGBT 200A / 1700V ใช้งานได้: ไดรฟ์ความถี่แบบแปรผันสำหรับมอเตอร์อุตสาหกรรมในช่วง 55–90kW, ระบบ UPS สำหรับศูนย์ข้อมูลและโหลดทางอุตสาหกรรม, อินเวอร์เตอร์แบบฉุดลากสำหรับยานพาหนะที่ใช้รางและยานพาหนะอุตสาหกรรมหนัก, ระบบเชื่อมกำลังปานกลาง และเครื่องแปลงความร้อนแบบเหนี่ยวนำ การใช้งานเฉพาะขึ้นอยู่กับอุปกรณ์ที่ติดตั้ง PDMB200B17
คำถามที่ 2: การจัดการระบายความร้อนที่จำเป็นสำหรับ PDMB200B17 ที่ใช้งานอยู่มีอะไรบ้าง
โมดูลจะต้องติดตั้งบนแผงระบายความร้อนหรือแผ่นเย็นที่มีความต้านทานความร้อนเพียงพอ เพื่อรักษาอุณหภูมิของจุดเชื่อมต่อให้อยู่ในขีดจำกัดที่กำหนดภายใต้รอบการทำงานของแอปพลิเคชัน ใช้สารประกอบเชื่อมต่อในการระบายความร้อนอย่างสม่ำเสมอกับแผ่นฐานโมดูลก่อนทำการติดตั้ง ปฏิบัติตามแรงบิดในการติดตั้งที่ระบุของ NEC เพื่อรักษาแรงกดสัมผัสที่เพียงพอโดยไม่มีแรงกดเชิงกลเกิน การระบายความร้อนที่ไม่เพียงพอเป็นสาเหตุหลักของความล้มเหลวในการให้บริการของโมดูล IGBT
คำถามที่ 3: มีข้อควรระวังอะไรบ้างเมื่อจัดการ PDMB200B17 เพื่อเปลี่ยน
คายประจุบัส DC ของวงจรให้หมดก่อนที่จะจัดการโมดูล IGBT — ตรวจสอบแรงดันไฟฟ้าของบัสที่ต่ำกว่า 50V ด้วยมิเตอร์ที่ปรับเทียบแล้ว จัดการกับข้อควรระวังป้องกันไฟฟ้าสถิต เกทออกไซด์ของทรานซิสเตอร์ IGBT มีความไวต่อการปล่อยประจุไฟฟ้าสถิต ตรวจสอบแผ่นฐานของโมดูลและพื้นผิวการติดตั้งว่ามีการปนเปื้อนหรือความเสียหายหรือไม่ ก่อนที่จะติดตั้งสารประกอบระบายความร้อนและการประกอบใหม่
คำถามที่ 4: อาการความล้มเหลวใดที่บ่งชี้ถึงความผิดพลาดของ PDMB200B17 ในระบบไดรฟ์
โหมดความล้มเหลวของ IGBT ได้แก่: การลัดวงจรระหว่างตัวสะสมและตัวปล่อย (การเดินทางของไดรฟ์เมื่อมีกระแสเกินทันทีที่เปิดใช้งาน) ความล้มเหลวของวงจรเปิด (ไดรฟ์แสดงความไม่สมดุลของกระแสเอาต์พุต — ขาดหายไปหนึ่งเฟส) หรือการสลับที่ลดลง (การกระจายความร้อนเพิ่มขึ้นโดยไม่มีสัญญาณเตือนที่ชัดเจน ซึ่งแสดงเป็นอุณหภูมิเกินก่อนวัยอันควร) วินิจฉัยด้วยการคายประจุบัส DC โดยการวัดความต้านทานระหว่างขั้วต่อคอลเลคเตอร์ ตัวส่งและเกต - จุดเชื่อมต่อคอลเลกเตอร์-ตัวส่งสัญญาณที่ลัดวงจร (ใกล้ศูนย์โอห์ม) ช่วยยืนยันความล้มเหลวอย่างรุนแรง
