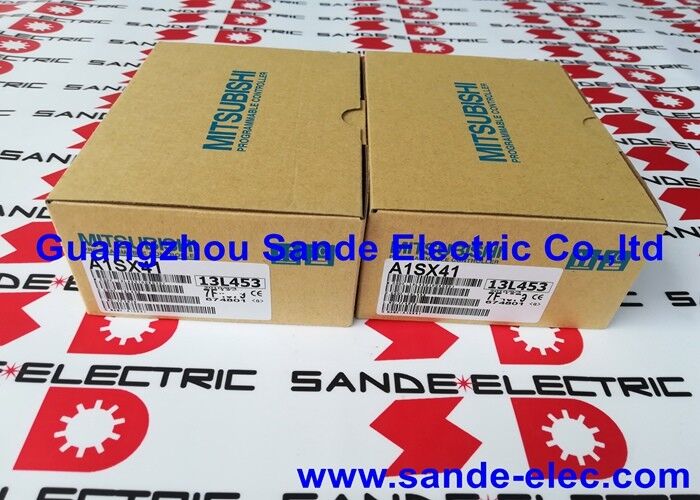

ใหม่ในกล่อง MITSUBISHI PLC MODULE A1SX41 ส่งเร็ว ราคาดี

มิตซูบิชิ A1SX41 | MELSEC-A Slim Series 32-Channel 24VDC Sink Digital Input Module — Local I/O / NPN Compatible / A1S Rack / Discontinued Spare Module

อินพุต Sink 32 ช่องในสถาปัตยกรรมชั้นวาง MELSEC-A

A1SX41 เป็นโมดูลอินพุตดิจิตอล 32 ช่องในซีรีส์ MELSEC-A ของ Mitsubishi ซึ่งเป็นแพลตฟอร์ม PLC แบบแร็คแบบโมดูลาร์ ซึ่งอยู่ก่อนหน้าซีรีส์ MELSEC-Q ในฐานะแพลตฟอร์มระบบอัตโนมัติขนาดกลางถึงขนาดใหญ่ของ Mitsubishi คำนำหน้า "A1S" ระบุตัวแปรฟอร์มแฟคเตอร์แบบบางภายในตระกูล A-series ซึ่งครอบครองหนึ่งช่องในระบบชั้นวางแบบบางของ A1S

อินพุตดิจิตอลสามสิบสองตัว โดยแต่ละตัวรับสัญญาณ 24VDC sink (NPN) รวบรวมสถานะอุปกรณ์ภาคสนาม — ลิมิตสวิตช์ พรอกซิมิตี้เซนเซอร์ โฟโตอิเล็กทริคเซนเซอร์ ปุ่มกด และหน้าสัมผัสรีเลย์ — แล้วส่งต่อไปยัง CPU MELSEC-A ผ่านบัสภายในของแร็ค CPU อ่านสถานะอินพุต 32 สถานะในแต่ละรอบการสแกนผ่านการกำหนดรูปภาพอินพุตของโมดูล

ประเภทอินพุตซิงค์ (NPN) หมายความว่าวงจรอินพุตถูกเปิดใช้งานโดยเส้นทางปัจจุบันไปยัง 0V ผ่านอุปกรณ์ภาคสนาม แทนที่จะเป็นกระแสจากแหล่ง 24V พรอกซิมิตี้เซนเซอร์เอาต์พุต NPN และอุปกรณ์เอาต์พุต NPN อื่นๆ เชื่อมต่อโดยตรง เซ็นเซอร์เอาต์พุต PNP (การจัดหา) จำเป็นต้องมีการแปลงสัญญาณหรือรีเลย์อินเทอร์โพสเพื่อทำงานกับอินพุตซิงก์ ความแตกต่างแบบแผนการเดินสายนี้กำหนดว่าอุปกรณ์ภาคสนามใดที่สามารถเชื่อมต่อกับ A1SX41 โดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม

A1SX41 ถือเป็นส่วนหนึ่งในการบำรุงรักษาและวงจรการใช้งานในปัจจุบัน MELSEC-Q ซีรีส์ MELSEC-A สืบทอดต่อจาก MELSEC-Q ในช่วงปลายทศวรรษ 1990 และเลิกผลิตไปนานแล้ว สำหรับฐานที่ติดตั้งของระบบ MELSEC-A ที่ยังคงใช้งานอยู่ เช่น โรงงานผลิต สาธารณูปโภคในโรงงาน เครื่องมือกลแบบเดิม A1SX41 ได้รับการจัดหาจากตลาดหลังการขาย A-series ไม่ใช่ผ่านการจัดจำหน่ายมาตรฐานของ Mitsubishi

ข้อมูลจำเพาะที่สำคัญ

A1S Slim Series — ที่ A1SX41 เหมาะกับตระกูล MELSEC-A

ซีรีส์ MELSEC-A ประกอบด้วยฟอร์มแฟคเตอร์ทางกายภาพสองแบบ: ชั้นวาง A-series ขนาดเต็ม (A2US, A3U ฯลฯ) และชั้นวาง A1S แบบบาง การกำหนด A1S ถือเป็นรุ่นที่มีขนาดเล็กกว่า — โมดูลจะแคบกว่าและเบากว่าโมดูล A-series ขนาดเต็ม ซึ่งออกแบบมาสำหรับตู้ขนาดเล็ก A1SX41 เป็นโมดูล A1S โดยเฉพาะและมีขนาดพอดีในชั้นวางที่เข้ากันได้กับ A1S เท่านั้น ไม่สามารถเปลี่ยนกับโมดูลอินพุตดิจิตอล A-series ขนาดเต็มได้ (A1X40, A1X41 ในรูปแบบขนาดเต็ม) — รูปทรงของสล็อตแตกต่างกัน

ภายในกลุ่มโมดูลอินพุต A1S:

• A1SX40:16 ช่อง ซิงค์ 24VDC
• A1SX41:32 ช่อง ซิงค์ 24VDC (โมดูลนี้)
• A1SX80:32 ช่อง, อินพุตที่รองรับ TTL 5/12VDC

จำนวนช่องสัญญาณ 32 ช่องของ A1SX41 ทำให้เป็นตัวเลือกอินพุตซิงก์ที่มีความหนาแน่นสูงสุดในตระกูล A1S โดยสองโมดูลมีช่องอินพุต 64 ช่องในพื้นที่ชั้นวางเดียวกัน ซึ่งอาจต้องใช้โมดูล 16 ช่องสี่ช่อง

สถานการณ์การใช้งาน

ระบบควบคุมกระบวนการแบบเดิม:MELSEC-A PLC ในโรงงานเคมี บำบัดน้ำ และสาธารณูปโภคยังคงเปิดดำเนินการในโรงงานหลายแห่ง A1SX41 มีความสามารถในการเปลี่ยนเมื่อโมดูลอินพุตที่ติดตั้งไว้ล้มเหลว ซึ่งตรงกับการกำหนดค่า NPN 32 ช่องสัญญาณเดิมโดยไม่ต้องเปลี่ยนสายไฟ

เครื่องมือกลและระบบอัตโนมัติในโรงงาน:เครื่องมือกลจำนวนมากที่สร้างขึ้นในปี 1990 พร้อมชั้นวาง MELSEC-A ยังคงผลิตอยู่ โมดูลอินพุตที่ล้มเหลวจะทำให้การตรวจจับอินพุตดิจิทัลของเครื่องนั้นปิดทันที การแทนที่โดยตรงด้วย A1SX41 จะคืนค่าแผนที่อินพุตโดยไม่ต้องแก้ไขโปรแกรม

การบูรณะและบำรุงรักษาชั้นวาง:เมื่อแร็ค A1S ต้องการการกู้คืนบางส่วน (โมดูลที่เสียหาย การ์ดอินพุตที่ล้มเหลว) A1SX41 จะจัดเตรียมการกำหนดค่าอินพุต NPN เฉพาะที่ระบบเดิมต้องการ ไม่ใช่ประเภทโมดูลทดแทนที่ต้องมีการเดินสายไฟใหม่หรือการแก้ไขที่อยู่โปรแกรม

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างโมดูลอินพุต sink (NPN) และซอร์ส (PNP) และเหตุใดจึงสำคัญสำหรับ A1SX41

โมดูลอินพุต Sink (NPN) ถูกเปิดใช้งานโดยการกรอกเส้นทางปัจจุบันไปที่ 0V — อุปกรณ์ภาคสนามจะเชื่อมต่อเทอร์มินัลอินพุตกับ 0V เมื่อเซ็นเซอร์ทำงาน โมดูลแหล่งที่มา (PNP) ถูกเปิดใช้งานโดยแหล่งจ่ายไฟ 24V ที่อินพุต หากติดตั้ง A1SX41 ในเครื่องที่เดินสายด้วยเซนเซอร์เอาต์พุต NPN การเดินสายจะทำงานโดยตรง การแทนที่ด้วยโมดูลอินพุต PNP จะทำให้อุปกรณ์ภาคสนามทั้งหมดเข้ากันไม่ได้โดยไม่ต้องเดินสายใหม่ ซึ่งเป็นปัญหาสำคัญในการติดตั้งในเครื่องที่กำลังทำงานอยู่

คำถามที่ 2: A1SX41 สามารถใช้แทนกันได้โดยตรงกับโมดูลอินพุตดิจิทัล A-series ในชั้นวางขนาดเต็มหรือไม่

ไม่ ฟอร์มแฟคเตอร์แบบบางของ A1S และฟอร์มแฟคเตอร์ซีรีส์ A ขนาดเต็มใช้ขนาดช่องที่แตกต่างกัน A1SX41 เหมาะกับชั้นวางรูปแบบ A1S เท่านั้น โมดูลอินพุตดิจิทัลเทียบเท่า A-series ขนาดเต็ม (ซีรีส์ A1X40, A1X41) พอดีกับชั้นวาง A ขนาดเต็ม ตรวจสอบรูปแบบชั้นวางจริง — A1S แบบบางหรือขนาดเต็ม — ก่อนสั่งซื้อ

คำถามที่ 3: A1SX41 ได้รับการกำหนดค่าสำหรับที่อยู่แร็คอย่างไร

โมดูล MELSEC-A I/O ได้รับการแก้ไขโดยตำแหน่งสล็อตในชั้นวาง โดย CPU จะอ่านการกำหนดค่าโมดูลของแต่ละสล็อตเมื่อเริ่มต้นระบบ และกำหนดที่อยู่อินพุต/เอาต์พุตตามลำดับสล็อต ไม่จำเป็นต้องมีสวิตช์ DIP หรือการตั้งค่าที่อยู่ซอฟต์แวร์สำหรับโมดูล I/O ภายในมาตรฐาน ตำแหน่งสล็อตในชั้นวางจะกำหนดบล็อกที่อยู่อินพุต (การกำหนด %X ใน GX Developer หรือโปรแกรมแลดเดอร์)

คำถามที่ 4: ซอฟต์แวร์การเขียนโปรแกรมใดบ้างที่ใช้กับระบบ MELSEC-A

GX Developer คือซอฟต์แวร์การเขียนโปรแกรมสำหรับ MELSEC-A (และซีรีส์ Q, L, FX) GX Works2 รองรับ CPU A-series บางตัวที่มีความจุจำกัด A-series ใช้แลดเดอร์ MELSAP และการเขียนโปรแกรม SFC GX Works3 ไม่รองรับซีรีส์ MELSEC-A การเขียนโปรแกรมจำเป็นต้องเชื่อมต่อกับพอร์ตการเขียนโปรแกรม RS-422 ของ CPU A-series โดยใช้อะแดปเตอร์พีซีที่เข้ากันได้

คำถามที่ 5: ปัจจุบัน A1SX41 มีแหล่งที่มาจากที่ไหน

ผ่านการขายอะไหล่หลังการขาย MELSEC-A — ตัวแทนจำหน่ายระบบอัตโนมัติแบบดั้งเดิม ซัพพลายเออร์ส่วนเกินทางอุตสาหกรรม และผู้จัดจำหน่ายชิ้นส่วน Mitsubishi A-series ที่เชี่ยวชาญ แพลตฟอร์ม MELSEC-A ยุติการผลิตไปนานแล้ว มิตซูบิชิไม่ได้จัดหา A1SX41 ผ่านช่องทางการจัดจำหน่ายมาตรฐาน ยืนยันรูปแบบ A1S แบบบาง ข้อมูลจำเพาะซิงก์ 24VDC 32 ช่อง และสภาพทางกายภาพจากซัพพลายเออร์ก่อนสั่งซื้อ หน่วยทดสอบที่ได้รับการตรวจสอบในชั้นวาง A1S จะดีกว่าหน่วยใหม่-เก่าในสต็อกที่ยังไม่ผ่านการตรวจสอบ สำหรับอุปกรณ์การผลิตที่สำคัญ
