| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIEMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6SE6440-2UD25-5CA1 |

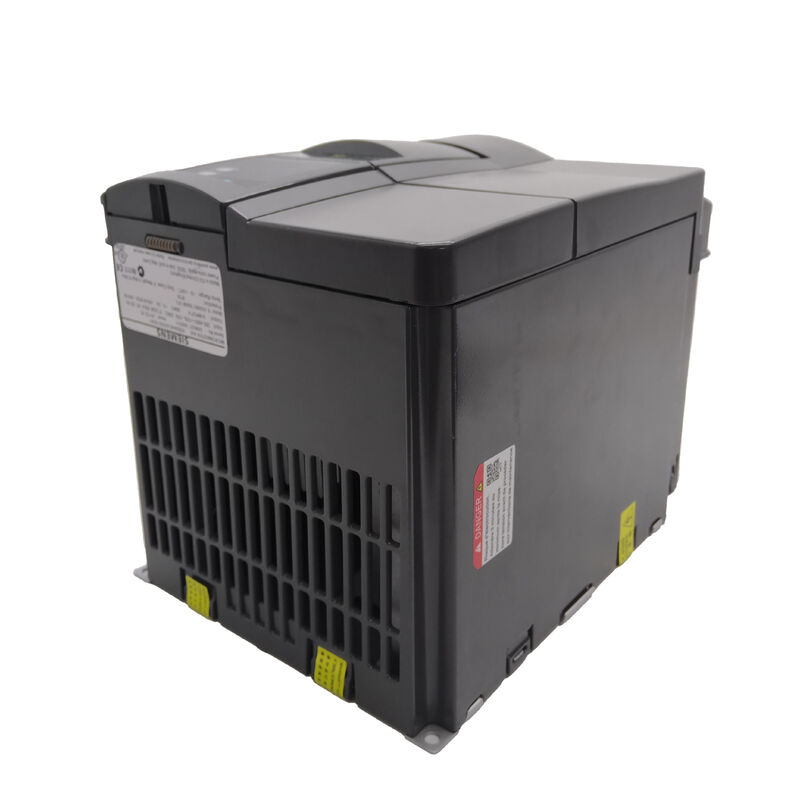

MICROMASTER 440 เป็นอินเวอร์เตอร์ซีรีส์ MICROMASTER ที่มีสเปคสูงสุดของ Siemens ซึ่งนำเสนอความสามารถในการควบคุมมอเตอร์ขั้นสูงที่นอกเหนือไปจากการควบคุมความเร็ว V/Hz แบบธรรมดา 6SE6440-2UD25-5CA1 ครอบคลุมพิกัดกำลังสองระดับ ขึ้นอยู่กับโปรไฟล์โอเวอร์โหลดของแอปพลิเคชัน:
แรงบิดคงที่ 5.5kW (CT / โอเวอร์โหลดสูง, H O):สำหรับการใช้งานที่ต้องการแรงบิดคงที่ในทุกความเร็ว — ตัวขับเคลื่อนสายพานลำเลียง รอก คอมเพรสเซอร์ และเครื่องมือกลที่ต้องมีแรงบิดเต็มที่ตั้งแต่ความเร็วต่ำไปจนถึงความเร็วสูงโดยไม่มีข้อจำกัดในการโอเวอร์โหลด
แรงบิดกำลังสอง 7.5kW (LO / พัดลม-ปั๊ม):สำหรับพัดลม ปั๊ม และคอมเพรสเซอร์แบบแรงเหวี่ยงที่ความต้องการแรงบิดลดลงตามความเร็วยกกำลังสอง ช่วยให้ไดรฟ์ตัวเดียวกันส่งกำลังให้กับมอเตอร์ขนาดใหญ่กว่าในการใช้งานที่มีโอเวอร์โหลดต่ำกว่า
| พารามิเตอร์ | ค่า |
|---|---|
| ซีที พาวเวอร์ | 5.5kW / 7.5 แรงม้า |
| โล พาวเวอร์ | 7.5kW / 10 แรงม้า |
| ป้อนข้อมูล | 380–480V AC ±10%, 3 เฟส, 47–63Hz |
| อินพุตปัจจุบัน | 15.6A (H2O) / 17.3A (LO) |
| กระแสไฟขาออก | 13.2A (H2O) / 19.0A (ต่ำ) |
| ความถี่เอาท์พุต | 0–650เฮิร์ตซ์ |
| โอเวอร์โหลด | 150% × 60 วินาที / 200% × 3 วินาที (H2O) |
| กรอบ | FSC (เฟรม C) |
| ขนาด | 245 × 185 × 195 มม |
| น้ำหนัก | 5.5 กก |
| ระดับ IP | IP20 |
| ฉัน/โอ | 6 DI, 3 เอาต์พุตรีเลย์, 2 AI, 2 AO, 1 PTC/KTY |
6SE6440-2UD25-5CA1 จัดให้โดยไม่มีตัวกรอง EMC ภายใน สำหรับการติดตั้งที่ต้องการการปฏิบัติตามมาตรฐานการปล่อยก๊าซ EMC ของยุโรป (EN 61800-3 หมวด C1 หรือ C2) จะต้องติดตั้งตัวกรอง EMC ภายนอกบนอินพุตหลักของไดรฟ์ Siemens นำเสนอตัวเลือกตัวกรองภายนอกที่ออกแบบมาโดยเฉพาะสำหรับ FSC Frame C MM440 — ยืนยันคลาสตัวกรองที่ต้องการจากการประเมิน EMC ของการติดตั้ง
แกนหมุนหลักของเครื่องมือกล:เครื่องแมชชีนนิ่งเซ็นเตอร์ต้องการการควบคุมสปินเดิลแบบปรับความเร็วได้สูงถึง 24,000 รอบต่อนาที โดยต้องการเอาท์พุตประมาณ 400Hz 6SE6440-2UD25-5CA1 ให้การควบคุมความเร็วแบบเต็มช่วงด้วยโหมดเวกเตอร์ FCC เพื่อแรงบิดที่ราบรื่นที่ความเร็วแกนหมุนทั้งหมด
เครื่องลำเลียงและบรรจุภัณฑ์:สายพานลำเลียงในสายการผลิตต้องการการควบคุมความเร็วตัวแปรที่เชื่อถือได้ด้วยโหมดเวกเตอร์แบบไร้เซนเซอร์ — 6SE6440-2UD25-5CA1 ให้การควบคุมความเร็วที่แม่นยำ โดยไม่คำนึงถึงปริมาณผลิตภัณฑ์ที่แตกต่างกันบนสายพาน
คำถามที่ 1: อัตรา CT (5.5kW) และ LO (7.5kW) บน 6SE6440-2UD25-5CA1 แตกต่างกันอย่างไร
CT (แรงบิดคงที่ / HO) 5.5kW: ไดรฟ์สามารถจ่ายกระแสไฟพิกัด 150% เป็นเวลา 60 วินาที และ 200% เป็นเวลา 3 วินาที สำหรับการใช้งานที่ต้องการแรงบิดชั่วคราวสูง LO (โอเวอร์โหลดต่ำ / พัดลม-ปั๊ม) 7.5kW: ลดโอเวอร์โหลดเฮดรูมลงเป็น 110% เป็นเวลา 60 วินาที และ 140% เป็นเวลา 3 วินาที แต่ช่วยให้สามารถเชื่อมต่อมอเตอร์ขนาดใหญ่กว่าสำหรับโหลดของพัดลมและปั๊มโดยไม่จำเป็นต้องใช้แรงบิดชั่วคราว เลือกตามหน้าที่โอเวอร์โหลดของแอปพลิเคชัน
คำถามที่ 2: 6SE6440-2UD25-5CA1 มีแผงควบคุมการทำงานหรือไม่
ไม่ — ตัวแปรนี้มีจำหน่ายโดยไม่มี AOP (แผงควบคุมตัวดำเนินการขั้นสูง) หรือ BOP (แผงควบคุมตัวดำเนินการพื้นฐาน) หากไม่มีแผงควบคุมการทำงาน ไดรฟ์ยังคงสามารถทำงานได้จากแถบขั้วต่อ (อินพุตอะนาล็อก/ดิจิตอล) หรือผ่านการสื่อสารแบบอนุกรม RS485 สำหรับการเข้าถึงและแสดงพารามิเตอร์เฉพาะที่ ต้องสั่งซื้อและติดตั้งแผง BOP-2 หรือ AOP-2 แยกต่างหาก
คำถามที่ 3: 6SE6440-2UD25-5CA1 รองรับโปรโตคอลการสื่อสารแบบอนุกรมใดบ้าง
MM440 มีพอร์ต RS485 ในตัวที่รองรับโปรโตคอล USS (Universal Serial Interface) ซึ่งเป็นโปรโตคอลอนุกรมของ Siemens สำหรับการสื่อสารของไดรฟ์โดยไม่ต้องใช้ PROFIBUS แยกต่างหากหรือโมดูลตัวเลือกฟิลด์บัสอื่นๆ สำหรับการเชื่อมต่อ PROFIBUS DP สามารถติดตั้งบอร์ดสื่อสาร CBP2 ในช่องตัวเลือกของ MM440 ได้
Q4: 6SE6440-2UD25-5CA1 มีตัวเลือกการเบรกอะไรบ้าง
MM440 ไม่มีตัวต้านทานการเบรกในตัว แต่รองรับการเชื่อมต่อตัวต้านทานการเบรกภายนอกผ่านตัวต้านทานภายนอกขั้นต่ำ 56 Ω ให้การเบรกแบบไดนามิกสำหรับการใช้งานที่ต้องการการควบคุมการชะลอตัวของโหลดความเฉื่อยสูง สำหรับการเบรกหน้าที่สูงกว่า สามารถเชื่อมต่อโมดูลเบรกภายนอกเข้ากับตัวเชื่อมบัส DC
Q5: 6SE6440-2UD25-5CA1 มีขีดจำกัดอุณหภูมิแวดล้อมเท่าใด
6SE6440-2UD25-5CA1 ได้รับการจัดอันดับสำหรับอุณหภูมิแวดล้อมตั้งแต่ −10°C ถึง +50°C โดยไม่มีการลดพิกัด การทำงานที่สูงกว่า +50°C จำเป็นต้องมีการลดพิกัดกระแสเอาต์พุต อนุญาตให้จัดเก็บได้ตั้งแต่ -40°C ถึง +70°C กล่องหุ้ม IP20 จำเป็นต้องติดตั้งไดรฟ์ภายในตู้ควบคุมที่เหมาะสม เมื่อใช้ในสภาพแวดล้อมที่มีการเข้าถึงอนุภาคที่เป็นสื่อกระแสไฟฟ้า ละอองน้ำ หรือบรรยากาศที่มีฤทธิ์กัดกร่อน
