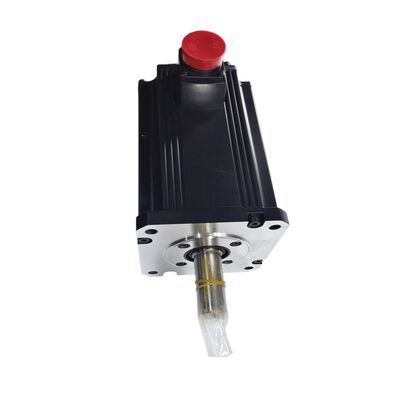

มิตซูบิชิ HC-SFS301B AC เซอร์โวโมเตอร์ ราคา 3 กิโลวัตถุ / 1,000 รอบ / นาที 28.6 นิโมนเมตร เบรกไฟฟ้าแม่เหล็ก MELSERVO J2S ใหม่ในกล่อง

ไม่ทุกการใช้งาน servo ต้องการความเร็วสูง มีหมวดหมู่ทั้งหมดของแกนเครื่องมือเครื่องมือ โต๊ะหมุน และสานหุ่นยนต์อุตสาหกรรม ที่สิ่งที่สําคัญเหนือสิ่งอื่น ๆทอร์คในความเร็วต่ํา- ความสามารถในการยึดและขับเคลื่อนภาระที่สําคัญด้วยความแม่นยํา และล็อคแกนอย่างมั่นคงเมื่อเครื่องถูกปิดMitsubishi HC-SFS301Bถูกสร้างขึ้นเพื่อความต้องการนั้นเอง: มอเตอร์เฉื่อยระดับกลาง 3 กิโลวัตต์28.6 Nm ทอมปอร์ตเบอร์ที่ 1,000 รอบ / นาที, พร้อมด้วยเบรกไฟฟ้าแม่เหล็กที่ติดตั้งในโรงงานและเครื่องปรับรหัสสมบูรณ์แบบ 17 บิตของมิตซูบิชิ ใหม่ในบรรจุที่ปิดเดิม

รายละเอียดเทคนิค

1,000 รอบ / นาที, 28.6 Nm

HC-SFS301B อาศัยในนิชการทํางานที่มีความจํากัดและมีความจํากัดดี. ซีรีย์ HC-SFS ให้ขนาดกรอบ 3.5 kW เดียวกันในตัวแปร 2,000 รอบ / นาที (HC-SFS352) และ 3,000 รอบ / นาที (HC-SFS353).HC-SFS301ทํางานด้านตรงข้ามของข้อเสนอข้อเสนอข้อเสนอนี้:1,000 รอบ / นาทีด้วย28.6 Nm ทอร์คต่อเนื่อง, มันส่งผลให้มากกว่าสองเท่าของหมุนหมายของ 2,000 รอบ / นาทีตัวแปรที่กําลังเท่ากัน.

ความหมายจริงของมันคืออะไร? ที่ 1,000 รอบ / นาทีกับ 28.6 Nm มอเตอร์นี้ทํางานที่จุดที่แข็งแรงที่สุดต่อเนื่องการเคลื่อนที่ความเร็วต่ํา. ทอมปิกของ85.8 Nm(มีค่าเฉพาะ 3 ครั้ง) ให้อํานาจเร่งชั่วคราวในการขับเคลื่อนภาระหนักผ่านการเปลี่ยนแปลงการเคลื่อนไหวที่คมโดยไม่เกินขอบเขตความร้อนในการทํางานที่คงที่

โปรไฟล์ความเร็วหมุนนี้ แผนที่ตรงกับความต้องการของเครื่องขับเคลื่อนโต๊ะหมุนขนาดใหญ่ การเคลื่อนไหวแกนที่ 4 และ 5 ของเครื่องติดตั้งหนักและแกนใด ๆ ที่มวลภาระหรือการขัดแย้งทําให้แรงหมุนความเร็วต่ําเป็นข้อจํากัดการออกแบบที่สําคัญ.

เบรนไฟฟ้าแม่เหล็ก B ที่เปลี่ยนทุกอย่าง

รายการBสิทธิสรรค์ที่ใช้ในเครื่องยนต์นี้ คือการเข้าใจวิธีการทํางานของมัน

เบรคคือประเภทปิดไฟ✅สปริงล็อคแกนเมื่อความดันของสอยเบรคหายไป และปล่อยเมื่อ 24V DC ถูกใช้ นี่คือการตั้งค่าที่ปลอดภัยจากความล้มเหลว การสูญเสียพลังงาน การหยุดฉุกเฉิน การเปิดประตูป้องกันหรือการปิดเครื่องโดยเจตนา: ในทุก ๆ กรณีแกนจะล็อคทันทีโดยไม่ต้องคําสั่งใด ๆ จากระบบควบคุม การฟื้นฟูพลังงานจะปล่อยเบรกและอนุญาตให้การทํางาน servo ปกติดําเนินการ

สําหรับมอเตอร์ที่มีแรงปั่นต่อเนื่อง 28.6 Nm และสามารถสูงสุด 85.8 Nm ‡ขับโต๊ะหมุน หัวหมุนหรือแขนหุ่นยนต์ที่กําลังแรงแรงโน้มถ่วงที่สําคัญโดยไม่มีมันแกนตั้งหรือหันลงที่ใช้พลังงานจะลดลงภายใต้ภาระกับ HC-SFS301B

เบรคไฟฟ้าเป็นอุปกรณ์ยึดกล ไม่ใช่องค์ประกอบยึดแบบไดนามิค มันทํางานเมื่อแกนเข้าสู่การหยุดยั้ง โดยให้แรงยึดแบบสถิติที่ไม่เกี่ยวข้องกับกระแสไฟฟ้าคู่มือของ Mitsubishi คือการรักษาแกนตั้ง torque ภาระที่ไม่สมดุลภายใน 70% ของมอเตอร์ torque หมายเลขสําหรับการถือเบรคที่น่าเชื่อถือผ่านอุณหภูมิและสวม.

ปิดน้ํามันและ IP65 ปิดสําหรับพื้นร้านค้า

ชาฟต์ drive-end ของ HC-SFS301B ผ่านผ่านโรงงานติดตั้งปรางน้ํามัน, ปิดเส้นทางการปนเปื้อนหลักในหลุมหักและโคเดอร์และอนุภาคโลหะมีอยู่ในสิ่งแวดล้อม, การปิดน้ํามันคือสิ่งที่ป้องกันสารปนเปื้อนเหล่านั้น จากการทําลายหักและโคเดอร์มากกว่าพัน ๆ ชั่วโมงการทํางาน

รายการอุปกรณ์ประกอบเครื่องยนต์ IP65ให้การตัดฝุ่นและความต้านทานต่อน้ําจากทุกทิศทาง The combination of oil seal and IP65 enclosure makes this motor suitable for direct installation on machine tools without additional protective enclosure — the standard requirement for a 3 kW servo motor in a CNC environment.

17 บิต Absolute Encoder 131,072 ppr ไม่มี Homing ในการเริ่มต้น

เครื่อง Encoder ส่งการนับตําแหน่ง 131,072 ต่อการหมุนหมุนของแกนมอเตอร์ ผ่านสายเชื่อมต่อเรียงเร็วสูงของ Mitsubishi ไปยังเครื่องขยายกําลังมันเก็บข้อมูลตําแหน่งเต็ม ผ่านวงจรพลังงานด้วยแบตเตอรี่ A6BAT ที่ติดตั้งในเครื่องเสริมเสียง, เครื่องนับหลายรอบยังคงใช้ได้ตลอดเวลาที่เครื่องหยุดทํางาน

สําหรับโต๊ะหมุนที่หนักหรือการขับเคลื่อนแกนที่ 4 ที่ลําดับการนํามาตรฐานกลับใช้เวลาจํานวนมากในการเริ่มต้นแต่ละครั้ง การกําจัดแผนการนั้นเป็นข้อดีในการผลิตที่ชัดเจนทุกวงจรพลังงาน, ทุกการเปลี่ยนแปลงการทํางาน, ทุกการหยุดการบํารุงรักษาที่กําหนดไว้ หน่วยงานเครื่องจักรก็พร้อมทันที โดยไม่ต้องรอให้แกนกลับบ้านความประสิทธิภาพในการดําเนินงานเพิ่มขึ้นถึงเวลาการผลิตที่สําคัญ.

เครื่องเสริมเสียงเซอร์โวที่เข้ากันได้

HC-SFS301B จับคู่กับMR-J2S-350A(คําสั่งแบบแอนาล็อก / วงกระบวนการ) หรือMR-J2S-350B(SSCNET Digital Network Command) เครื่องเสริมพลังงาน servo ทั้งคู่มีกําลัง 3.5 kW ในแพลตฟอร์ม MELSERVO J2S และยืนยันว่าเข้ากันได้กับครอบครัวมอเตอร์ HC-SFS301

เบรกไฟฟ้าแม่เหล็กต้องการพลังงานไฟฟ้าแบบตรงกัน 24Vติดต่อสายไฟกับเครื่องเชื่อมเบรค ตามรายละเอียดการติดตั้งของ Mitsubishiเครื่องเสริมพลังงานเซอร์โวไม่ให้พลังงานเบรกโดยตรง √ แหล่งไฟฟ้า 24 วอลต์ที่กําหนดไว้ต้องมีอยู่ในการออกแบบไฟฟ้าของเครื่อง.

สถานที่ใช้งาน

โปรไฟล์หมุนย้อนหน้า 1,000 รอบ / นาทีของ HC-SFS301B รวมไปกับเบรคไฟฟ้าแม่เหล็กทําให้มันเป็นรายละเอียดที่เลือกแรกสําหรับการใช้งานที่กําหนดดี:

โต๊ะหมุนขนาดใหญ่แกนที่ 4 และ 5ในศูนย์แปรรูป CNC หน่วยหมุนเฉพาะ 28.6 Nm ที่ 1,000 รอบ / นาทีให้แรงขับเคลื่อนสําหรับเครื่องติดตั้งงานที่หนัก, เบรกถือพวกเขาอย่างปลอดภัยในช่วงที่ไม่ตัด,และเอ็นโคเดอร์สมบูรณ์แบบจะกําจัดการติดตามที่แต่ละการเริ่มต้น

เครื่องบด CNC กลางสไลด์ข้ามและแกนเจาะลึก✅ การใช้งานที่อัตราการให้อาหารมีปริมาณปานกลาง แต่แรงตัดต้องการแรงหมุนยืดยาวสูงตลอดการตัด

โรบอตอุตสาหกรรมข้อไหล่✅แกนหลักของหุ่นยนต์อุตสาหกรรมที่มีภาระประโยชน์ขนาดกลางที่การผสมผสานของแรงผลิต 3 kW, ทอร์คสูงและเบรคยึดเครื่องกลเป็นรายละเอียดร่วมแบบมาตรฐาน

เครื่องขับเคลื่อนเครื่องปั่นและตัดอัตโนมัติ✅แกนหมุนของหัวและหางของเครื่องวางตําแหน่งที่ถือสอยขนาดใหญ่ต้องการความหนาแน่นของทอร์คและฟังก์ชันการยึดเบรคที่มอเตอร์นี้ให้

การจัดการวัสดุหนักแบบอัตโนมัติ✅กลไกการหมุน pallet, ปรับปรับตัว, และกลไกการชี้แจงถังในเซลล์การผลิตอัตโนมัติที่น้ําหนักภาระทําให้การควบคุม servo ที่มีแรงหมุนสูงและความเร็วต่ําเป็นวิธีการเดียวที่เหมาะสม

HC-SFS301 ภาพรวมของตัวแปร

มอเตอร์เบส HC-SFS301 มีให้เลือกในหลายรูปแบบทางเครื่องกล โดยทั้งหมดมีผลิต 3 kW เดียวกัน, เครื่องปรับรหัสสมบูรณ์แบบ 17 บิต, ปิดน้ํามัน, ห้อง IP65, และ 176 × 176 มม:

• HC-SFS301✅แกนตรง ไม่มีเบรก
• HC-SFS301B✅แกนตรง พร้อมเบรกไฟฟ้าแม่เหล็ก (รายการนี้)
• HC-SFS301BK✅แกนมีสัญลักษณ์คีย์ พร้อมเบรคไฟฟ้าแม่เหล็ก

HC-SFS301B ถูกต้องสําหรับการติดตั้งที่ใช้สับสลัดบนแกนเรียบที่ต้องการเบรค สําหรับส่วนประกอบที่ขับเคลื่อนที่มีช่องเจาะHC-SFS301BK ให้ฟังก์ชันเบรคแบบเดียวกันกับอินเตอร์เฟซแกนที่ใช้สัญลักษณ์คีย์.

FAQ

Q1: เครื่องเสริมพลังงานไหนที่เข้ากันได้กับ HC-SFS301B?

HC-SFS301B จับคู่กับMR-J2S-350A(สําหรับคําสั่งแบบอานาลอกหรือแบบ pulse-train จาก PLC หรือ CNC นอก) หรือMR-J2S-350B(สําหรับระบบเครือข่ายหลายแกน SSCNET กับเครื่องควบคุมการเคลื่อนไหว Mitsubishi) ทั้งคู่มีกําลัง 3.5 kW ภายในแพลตฟอร์ม MELSERVO J2Sเบรกไฟฟ้าแม่เหล็กต้องการไฟฟ้า 24V DC ที่แยกแยก ไม่ใช้อํานาจโดยตรงจากเซอร์โวแอมพลิเฟียร์.

คําถามที่ 2: เครื่องยืดไฟฟ้าไฟฟ้าแม่เหล็กต้องการพลังงานแบบไหน และมันติดต่อกันอย่างไร?

กรอบเบรคต้องการที่อุทิศพลังงานไฟฟ้าแบบตรงกัน 24Vติดสายต่อสายสายเบรคของมอเตอร์ เบรคปล่อย ( shaft free) เมื่อ 24V DC ถูกใช้ และล็อค ( shaft held) เมื่อความดันถูกตัดการให้บริการ 24V ต้องมีอยู่ในการออกแบบของเครื่องกลชุดไฟฟ้าอิสระจากการให้บริการ servo amplifierขนาดสาย, ประเภทของสายเชื่อม, และความต้องการทางลักล็อคถูกระบุในคู่มือการใช้เครื่องยนต์เซอร์โวของ Mitsubishi สําหรับซีรีส์ HC-SFS

Q3: ความแตกต่างระหว่าง HC-SFS301 และ HC-SFS302 หรือ HC-SFS303 คืออะไร?

รุ่นสามรุ่นแสดงให้เห็นถึงการตั้งค่าความเร็วที่แตกต่างกันของครอบครัว HC-SFS 3kWHC-SFS301เป็นตัวแปรที่มีค่าหมุน 1,000 รอบ / นาทีที่มีแรงหมุนผลิตสูงสุด (28.6 Nm) ตัวแปรที่มีจํานวนสูงกว่าทํางานที่ 2,000 รอบ / นาทีหรือ 3,000 รอบ / นาทีที่มีแรงหมุนที่ลดลงเรื่อย ๆเลือก 301 เมื่อแรงหมุนต่อเนื่องสูงที่ความเร็วการออกต่ําถึงปานกลางคือความต้องการหลัก; เลือกตัวแปรความเร็วสูงกว่าเมื่อการใช้งานต้องการการเคลื่อนไหวแกนที่เร็วขึ้นกับภาระมุมหมุนที่ต่ํากว่า

Q4: HC-SFS301B รองรับการยึดตําแหน่งสมบูรณ์แบบผ่านวงจรปิดไฟไหม?

ใช่ เอ็นโคเดอร์ 17 บิต เป็นแบบที่สมบูรณ์แบบแบตเตอรี่สํารอง Mitsubishi A6BATที่ติดตั้งในเครื่องขยายเสียงเซอร์โว, ข้อมูลตําแหน่งหลายรอบถูกอนุรักษ์เมื่อเครื่องถูกปิดตําแหน่งของแกนทั้งหมดมีให้ทันที โดยไม่ใช้ลําดับการกลับมาตรฐานสําหรับเครื่องจักรที่มีภาระของเครื่องติดตั้งที่หนัก ที่การกํากับต้องมีการจัดการด้วยมืออย่างละเอียดของเบรกและการเคลื่อนไหวแกน การเริ่มต้นที่ศูนย์นี้เป็นประโยชน์ในการดําเนินงานที่มีความหมาย

Q5: HC-SFS301B ยังถูกผลิตอยู่หรือเปล่า และเทียบเท่ารุ่นปัจจุบันคืออะไร?

ซีรีย์ HC-SFS อยู่ในรุ่น MELSERVO J2S ของมิตซูบิชิ ซึ่งได้รับการต่อเนื่องจากสินค้า J4 และ J5หน่วย HC-SFS301B ใหม่ในกล่องยังคงมีให้บริการในการบํารุงรักษาเครื่องจักรและอุปกรณ์ J2S-platform ที่มีอยู่. Mitsubishi ของประมาณการผลิตกระแสในชั้น 3 kW / 1,000 rpm กับเบรคคือHG-SR301B(MELSERVO ซีรี่ย์ J4) offering ที่นําเสนอเครื่องปรับรหัส 22 บิตและ IP67 บ้าน แต่ต้องการเครื่องปรับรหัส J4 และอินเตอร์เฟซเคเบิลที่แตกต่างกันHC-SFS301B เป็นเครื่องสํารองที่เข้ากันได้โดยตรง.
