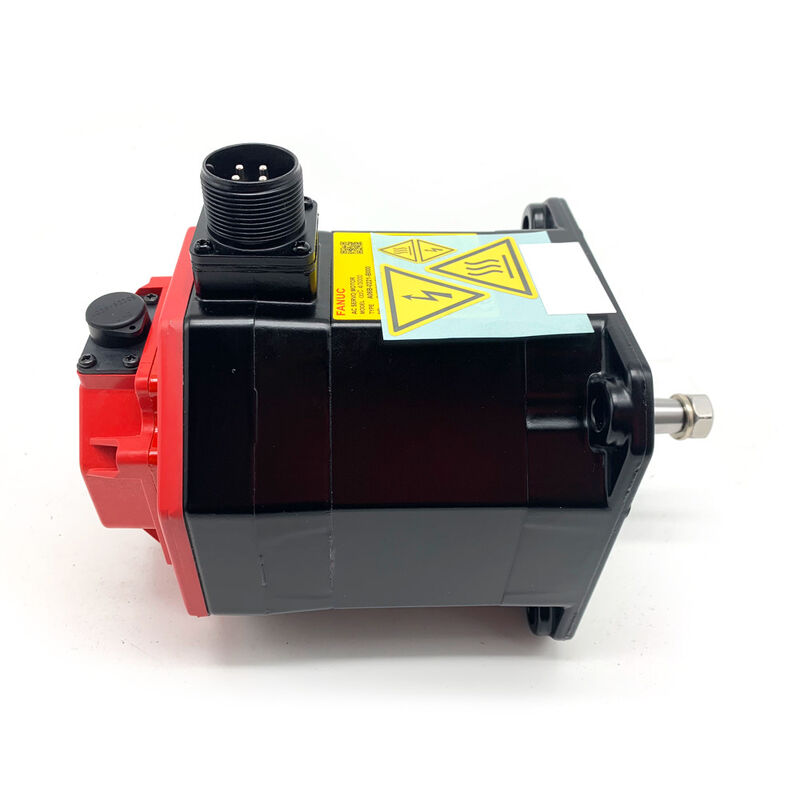

FANUC A06B-0221-B100 ∙ AC4/3000i AC Servo Motor ∙ 4 Nm / 3000 rpm / สายเรียบเรียบ / a1000 Encoder

AC4/3000i ∙ 4 Nm ที่ 3000 รอบ / นาทีสําหรับแกนอาหารและแกนช่วย

A06B-0221-B100 เป็นเครื่องขับ AC4/3000i ของ FANUC จากซีรีส์ Alpha C ทอร์คต่อเนื่อง 4 Nm ในความเร็วสูงสุด 3000 รอบ / นาทีรวมหมุน-ความเร็วนี้เป้าหมายแกนอาหารหลักบนศูนย์การแปรรูป CNC รวม, เครื่องหมุนและเครื่องจักรหลายฟังก์ชันที่ความต้องการการออกแบบคือแรงหมุนคงที่ในความเร็วปานกลางสี่นิวตัน-เมตรเพียงพอที่จะขับเคลื่อนกลมสกรูปานกลางโดยตรงบนแกนคอมแพคต์โดยไม่ต้องกล่องเกียร์.

หมุนเรียบ (SLK) ส่งทอมปอร์ตโดยสิ้นเชิงผ่านการกดเครือขัดที่คันจับไม่มี keyway หมายถึงไม่มีความไม่ต่อเนื่องทางกณิตศาสตร์ใน shaft ‡ คอปปิ้งฮับ clamp โดยตรงกับพื้นผิว shaft สวย. ตรวจสอบแรงหมุน clamping จุดที่ติดตั้งและเป็นระยะเวลาในการใช้งานจุดกั้นที่ผ่อนคลายได้สามารถพัฒนาการลื่นเล็ก ๆ ที่สะสมเป็นความผิดพลาดในการตั้งตําแหน่งในเวลา.

การปรับปรุง B100 ไม่มีเบรคไฟฟ้าแม่เหล็ก ตําแหน่งในการปิดเซอร์โวถูกรักษาโดยเซอร์โวล็อคที่ทํางานสําหรับแกนที่มีแรงโน้มถ่วงหรือแกนตั้งที่ต้องการการยึดถือทางกลในการปิดเซอร์โว, กําหนดตัวแบบเบรคภายในชุด A06B-0221

ข้อจํากัดหลัก

a1000 Encoder ✓ ขั้นตอนเพิ่มเติมที่ต้องการในการเปิดตัว

a1000 เป็นเครื่องปรับรหัสเพิ่มเติม CNC ต้องดําเนินวงจรการอ้างอิง-กลับในแต่ละการเปิดไฟ เพื่อกําหนดฐานฐานตําแหน่งแกนนี่คือพฤติกรรมการทํางานแบบมาตรฐานสําหรับเครื่องจักรที่ติดตั้งด้วยมอเตอร์โคเดอร์อัลฟา Cสําหรับตําแหน่งที่สมบูรณ์แบบในการเปิดไฟโดยไม่ใช้ homing, ตัวแปรที่มีเครื่องรหัสสมบูรณ์แบบที่จําเป็น

เครื่องปรับรหัสมีความรู้สึกต่อการกระแทกทางกล ∙ หลีกเลี่ยงการกระทบแกนมอเตอร์ระหว่างการติดตั้งและการถอนไม่ทําการทดสอบความต้านทานการปิด (megger) บนวงกลมของมอเตอร์ที่มีสายโคเดอร์เชื่อมต่ออิเล็กทรอนิกส์โคเดอร์ไม่ได้รับการจองสําหรับแรงดันการทดสอบแรงดันสูง

FAQ

Q1: เครื่องขยายเสียงไหนที่เข้ากันได้กับ A06B-0221-B100?

FANUC Alpha ซีรีสเซอร์โว แอมพลิเฟอร์ที่ตรงกับโมเตอร์ AC4/3000i ยืนยันว่ากระแสไฟฟ้าของแอมพลิเฟอร์ครอบคลุมกระแสไฟฟ้าของมอเตอร์a1000 incremental encoder ต้องการอินเตอร์เฟซ encoder ที่ตรงกันในเครื่องกระตุ้น.

คําถามที่ 2: เครื่องต้องการการติดตามที่บ้านทุกครั้งที่เปิดเครื่อง เครื่องนี้เกี่ยวข้องกับเครื่องรหัส a1000 ไหม?

ใช่ A1000 เป็นตัวเพิ่มเติม ไม่มีความจําตําแหน่งสมบูรณ์ ความจําตําแหน่งสมบูรณ์จําเป็นต้องมีมอเตอร์ที่มีเครื่องปรับรหัสสมบูรณ์จากซีรีย์ A06B-0221 เดียว.

Q3: กระบอกเรียบ (SLK) เหมาะสําหรับการขับเคลื่อนเข็มขัดหรือไม่?

ใช่, กับการคัดเลือกการเชื่อมที่ถูกต้อง คานเชื่อมต้องเป็นชนิดการหดหัวกระจกที่เรียบตามขนาดของกระบอก สําหรับการนําเข็มขัดรายละเอียดการแนบจานต้องคํานวณความตึงของเข็มขัดนอกจากแรงหมุนที่ส่งผ่าน.แรง clamping ไม่เพียงพอภายใต้ความตึงของเข็มขัดและการสับเปลี่ยนทอร์คสามารถทําให้ฮับ creep

Q4: หลังเปลี่ยนมอเตอร์, แกนตามความผิดพลาดใหญ่กว่าที่คาด

ตรวจสอบปารามิเตอร์ประเภทมอเตอร์ CNC การไม่สอดคล้องทําให้เกิดความผิดพลาดต่อไปนี้อย่างต่อเนื่อง ตรวจสอบว่าสายโคเดอร์ติดอยู่อย่างเต็มที่กับสายเชื่อมกลับของเครื่องขยายเสียง ตรวจสอบการจับฮับแกนเรียบ:คันจูงที่ไม่ติดแน่นเพียงพอผลิตความผิดตรงทางเครื่องกลที่เพิ่มการขัดแย้งและเพิ่มความผิดพลาดต่อไปนี้ ก่อนที่การจับคู่จะลื่นลงในที่สุด.

Q5: A06B-0221-B100 มาจากไหน?

ผ่าน FANUC อัลฟ่า C มอเตอร์ หลังการตลาด หน่วยขายเครื่องยนต์ CNC ที่เชี่ยวชาญและบริการซ่อมแซม / แลกเปลี่ยนไม่มีเบรก) จากป้ายชื่อของมอเตอร์ที่ติดตั้ง ก่อนสั่งซื้อ.
