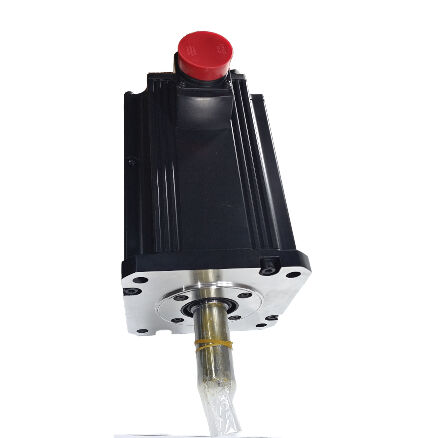

มิตซูบิชิ HC-SFS7024 (HCSFS7024) มอเตอร์เซอร์โว AC ขนาด 7kW ประเภท 400V หม้อตรง MELSERVO-J2S

การระบุผลิตภัณฑ์

เลขส่วน:HC-SFS7024

ค้นหาเช่นกัน:HCSFS7024, HC-SFS-7024

ซีรี่ย์:มิตซูบิชิ MELSERVO HC-SFS (J2-Super Generation)

ประเภทเครื่องยนต์:AC Brushless Servo Motor รางตรง ไม่มีเบรก 2000 รอบ / นาที ประเภท 400V

ความแตกต่าง 400 วอลต์

ทุกอย่างเกี่ยวกับ HC-SFS7024 มีกลไกที่เหมือนกันกับ HC-SFS702 ปริมาณผลิต 7kW เดียวกัน ทอร์คต่อเนื่อง 33.4 Nm เดียวกัน สูงสุด 100 Nm,เครื่อง Encoder ซีรีย์สมบูรณ์แบบ 17 บิตเดียวกันสิ่งที่ "4" หลังท้ายของเบอร์ชิ้นหมายเลขคือชี้แจงไฟฟ้าที่แตกต่างกันอย่างพื้นฐาน: มอเตอร์นี้เครื่องไฟฟ้าประเภท 400V✓ 3 ขั้นตอน 380 ✓ 480V AC ✓ แทนที่ 200V ของมาตรฐาน HC-SFS702

ความแตกต่างนี้มีความสําคัญอย่างมากในระดับการออกแบบระบบ ในโรงงานอุตสาหกรรมที่ใช้งานโครงสร้างอุปกรณ์ประกอบไฟฟ้า 400 วอลต์และถูกใช้ในอุตสาหกรรมขนาดใหญ่ทั่วโลก มอเตอร์ประเภท 400 วอลต์กําจัดความต้องการของแปลง step-down ระหว่างอุปกรณ์ไฟฟ้าโรงงานและ servo driveการออกแบบแผ่นที่เรียบง่าย, การสูญเสียของทรานฟอร์มถูกกําจัด, และระบบไฟฟ้าที่ติดตั้งตรงกับความกระชับกําลังไฟฟ้าที่แท้จริงค่าแปลงและการสูญเสียพลังงานไม่น้อย; การทํางานที่ความดันไฟฟ้าพื้นเมืองผ่านเครื่องหลายแกนที่มีแกนหลาย 7kW สวมไปถึงความแตกต่างที่มีความหมายในประสิทธิภาพระบบและพื้นที่แผ่น

HC-SFS7024 ต้องการเครื่องขยายเสียง MR-J2S ประเภท 400Vโดยเฉพาะอย่างยิ่ง MR-J2S-700A4, MR-J2S-700B4, หรือ MR-J2S-700CP4 เครื่องขยายกําลังประเภท 200 วอลล์จะไม่ขับเคลื่อนมอเตอร์นี้ เครื่องขยายกําลังและมอเตอร์ต้องสอดคล้องกันตามประเภทความดันโดยไม่ยกเว้น

รายละเอียดเทคนิค

ทําไมชั้นเรียน 400 วอลต์ที่ 7kW จึงสําคัญ

กระแสไฟฟ้าระดับชื่อของ HC-SFS7024 เป็นประมาณ 17.5A ประมาณครึ่งหนึ่งของมอเตอร์ 200 วอลต์ที่เทียบเท่ากับกําลังออกเดียวกันP = V × Iการลดกระแสกระแสนี้มีผลสัมฤทธิ์ทางการปฏิบัติในระบบที่ติดตั้ง

การตัดเส้นเคเบิลในระยะเวลาครึ่งหนึ่งของกระแสไฟฟ้า คาเบลที่บรรทุกพลังงานของมอเตอร์สามารถมีขนาดตัวนําที่เล็กกว่าหนึ่งตัว โดยยังคงอยู่ในระดับความร้อนเดียวกันในเครื่องจักรขนาดใหญ่ที่มีแกนเซอร์โว 7kW และสายไฟฟ้า 20m ผ่านไปยังห้องพัก, น้ําหนัก, และการเติมท่อผ่านแกนทั้งหมดของเครื่องเป็นจริงและสามารถวัดได้

เสียค่าเปลี่ยนเครื่องขยายเสียงเครื่องขยายความแรงประเภท 400 วอล MR-J2S-700A4/B4 จัดการกระแสไฟฟ้าที่ต่ํากว่าในแรงดันที่สูงกว่า ซึ่งส่งผลต่อการจัดการความร้อนภายในและลักษณะการสลับแพเนลเครื่องขยายเสียงมักสามารถออกแบบได้ด้วยการจัดทําการเย็นน้อยลงสําหรับพลังงานติดตั้งที่ได้รับการกําหนดเมื่อทํางานที่ 400V แทนที่ 200V.

การหลบหลบแปลงไฟฟ้าในสภาพแวดล้อมการให้บริการ 400 วอลล์ ระบบเซอร์โวประเภท 200 วอลล์ ต้องการเครื่องแปลงลดระดับที่ 7kW เครื่องแปลงนั้นเป็นค่าใช้จ่ายทางกายภาพ ไฟฟ้า และการเงินHC-SFS7024 ด้วยเครื่องขยายเสียงประเภท 400V เชื่อมต่อตรงกับรถไฟฟ้าอุปกรณ์โดยไม่ต้องแปลงระหว่าง.

ตัวเลขความจุของอุปกรณ์ไฟฟ้า 10 kVA เป็นข้อมูลการออกแบบระบบสําหรับการเชื่อมต่อไฟฟ้า, การเชื่อมต่อไฟฟ้าและการคํานวณพลังงานฟื้นฟู ราคาที่เหมือนกัน ไม่ว่าจะเป็นประเภทความดันไฟฟ้า, เนื่องจากความต้องการพลังงานไฟฟ้าถูกกําหนดโดยผลผลิตชื่อของมอเตอร์

33.4 Nm ต่อเนื่อง สูงสุด 100 Nm

รูปแบบมุมของ HC-SFS7024 เป็นเหมือนกันกับ HC-SFS702 ที่ 200V: 33.4 Nm ของมุมแบบต่อเนื่องอย่างต่อเนื่องและ 100 Nm สําหรับการเร่งเร่งนี่คือตัวเลขที่สําคัญ ราคาต่อเนื่องครอบคลุมภาระการแปรรูปหรือการโอนที่หนักที่สุดที่แกนอาจพบในการผลิต, และอัตราส่วนสูงสุด 3 ต่อ 1 ให้อํานาจให้กับเครื่องขยายความแรงเหนือระยะเร่งของการเคลื่อนไหวทางด้านขนานที่รวดเร็ว

สิ่งที่แยกความจุ 7kW จากมอเตอร์ขนาดเล็กในครอบครัว HC-SFS คือตัวเลขต่อเนื่อง 33.4 Nm. HC-SFS502 ที่ 5kW ส่ง 23.9 Nm. ขั้นตอนจาก 23.9 Nm ถึง 33.4 Nm ∙ การเพิ่มแรงหมุนแบบต่อเนื่อง 40% ∙ เป็นขอบเขตระหว่างแกนที่ทํางานภายในงบประมาณความร้อนในวันการผลิตหนักและหนึ่งที่เข้าใกล้ความอ้วนภายใต้วงจรการทํางานเดียวกันสําหรับแกนเครื่องมือใหญ่ที่สุด ระบบโอนพาเล็ตที่หนักที่สุด และอัตโนมัติอุตสาหกรรมที่มีภาระสูง7kW เป็นรายละเอียดที่จําเป็น.

สูงสุด 100 Nm รองรับโปรไฟลเร่งรุนแรง โต๊ะ VMC ใหญ่หรือเครื่องหมุนหนักไม่เร่งความเร็วในการเดินเร็วช้าความสามารถในการสั่ง 100 Nm สําหรับระยะเวลาของระยะเร่ง.4 Nm ระดับการทํางานที่ทําให้การเดินทางเร็วในเวลาที่สั้นบนแกนหนักโดยไม่จําเป็นต้องมีมอเตอร์ที่ใหญ่กว่า

ชาฟท์ตรง 7kW: วินัยการติดตั้ง

ที่ 33.4 Nm ต่อเนื่องและ 100 Nm สูง ความต้องการบนอินเตอร์เฟซ shaft-to-coupling ต้องการความสนใจอย่างละเอียด The straight shaft on the HC-SFS7024 relies on a friction-clamp hub to transmit torque — the clamping force between shaft OD and hub bore must be sufficient to carry 100 Nm at peak without slip under any operating condition.

การคัดเลือกเครื่องเชื่อมต้องพิจารณาจากปริมาณลูกหมุนสูงสุด ไม่ใช่ลูกหมุนต่อเนื่อง โดยต้องใช้ปริมาณการทํางานของผู้ผลิตเครื่องเชื่อมสําหรับการทํางานในแกนเซอร์โวเวอร์ที่ 7kW และ 32 kg ของมวลของมอเตอร์, ผลลัพธ์ทางกลของการสลิดฮับเป็นเรื่องร้ายแรง: ความผิดพลาดตําแหน่งเป็นขั้นต่ํา, ความเสียหายทางกลที่เป็นไปได้ที่แย่ที่สุด,และความยากลําบากในการวินิจฉัยของเหตุการณ์การสลิกระยะสั้นที่เกี่ยวข้องกับโปรไฟล์การเคลื่อนไหวเฉพาะเจาะจง แทนที่จะผลิตสภาพความผิดพลาดที่ตรงกัน.

การติดตั้งฮาบปฏิบัติตามแนวทางเดียวกันกับมอเตอร์ซีรีส์ HC-SFS ทั้งหมด: ใช้รูปลายแกนที่มีเส้นขีดและกลมดึงเพื่อตั้งฮาบในแนวแกนแทนที่จะกดหรือตีมันในขนาดกรอบนี้, การกระแทกแกนระหว่างการติดตั้งฮับส่งตรงไปยังแผ่นโคเดอร์และการตั้งหักที่ด้านหลังของมอเตอร์และความเสียหายที่เกิดขึ้นมักจะทําให้เกิดความผิดพลาดในเครื่องโคเดอร์ที่ระยะสั้น ภายใต้การสั่นสะเทือนที่ยากที่จะติดตามกลับไปยังอุปกรณ์เดิม.

สําหรับการใช้งานที่กลไกที่ขับเคลื่อนต้องการการเชื่อมโยงกุญแจ ✓ ล้อเข็มขัดเวลา, คันจูงเกียร์, ล้อหมุนโซ่ ✓ HC-SFS7024K (แกนกุญแจ) เป็นตัวแปรที่ถูกต้องHC-SFS7024 รางตรงสําหรับการออกแบบการเชื่อมต่อเครือขัด.

เครื่อง Encoder 17 บิต: J2-Super Feedback ที่ 400V

ประเภทความดันไม่ส่งผลกระทบต่อเครื่องปรับรหัส HC-SFS7024 มีเครื่องปรับรหัสสมบูรณ์แบบลําดับ 17 บิท เหมือนกับเครื่องยนต์ครอบครัว HC-SFS อื่น ๆ ₹ 131,072 ตําแหน่งต่อรอบการส่งสัญญาณดิจิทัลแบบเรียงลําดับไปยังเครื่องขยายเสียง, และตําแหน่งสมบูรณ์แบบหลายรอบที่สนับสนุนโดยแบตเตอรี่ลิธีਅਮ A6BATในเครื่องขยายเสียง MR-J2S-700_4

ที่ 7kW และ 2,000 รอบ / นาที ความละเอียด 17 บิตจ่ายในสองพื้นที่คุณภาพวงจรความเร็วดีขึ้น เพราะการประเมินความเร็วของเครื่องขยายเสียงจากตัวอย่างตําแหน่งติดต่อกันดีกว่าแปดเท่าของเครื่อง Encoder 14 บิตในรุ่น HC-SF เก่าสัญญาณความเร็วที่สะอาดกว่านั้นสนับสนุนความกว้างแบนด์เวทของวงจรความเร็วที่สูงขึ้นและการปฏิเสธการรบกวนที่ดีขึ้นระหว่างการตัดภาระ ซึ่งมีความสําคัญมากที่สุดบนแกนที่หนักที่ความแตกต่างของแรงภาระใหญ่ที่สุดความเรียบเนียนของอัตราการให้อาหารความเร็วต่ํายังดีขึ้น, การกําหนดรูปร่าง และการดําเนินงานใด ๆ ที่ดําเนินการในอัตราการให้อาหารที่ช้าในเส้นทางแกนเต็ม

ฟังก์ชันที่สมบูรณ์แบบให้เครื่องเริ่มใหม่โดยไม่ต้องหมุนเวียน homing ทุกครั้งที่กําลังขึ้น สําหรับศูนย์แปรรูปขนาดใหญ่ที่หมุนเวียน homing คอลัมน์ Z ใช้เวลา 30 ~ 90 วินาทีและเกิดขึ้นทุกการเริ่มต้นการสลับการฟื้นฟู e-stop หลายครั้งต่อวันและการรีเซ็ตสัญญาณเตือนทุกครั้ง ค่าผลิตจากการกําจัดวงจรนั้น จะสะสมขึ้นอย่างสําคัญตลอดปีทํางาน

เครื่องเสริมเสียงที่เข้ากันได้: 400V เพียงประเภทเดียว

HC-SFS7024 เป็นมอเตอร์ประเภท 400V เท่านั้น การล่อของมันถูกออกแบบมาเพื่อให้พลังงาน 400V และไม่สามารถใช้กับเครื่องขยายเสียง 200V ได้ในทุกๆ สถานการณ์

MR-J2S-700A47kW, 400V ระดับ, อินเตอร์เฟซทั่วไป. ยอมรับคําสั่งความเร็วแบบแอนาล็อกและคําสั่งตําแหน่งรถไฟแรงกระแทกจากระบบ CNC และ PLC. โหมดควบคุมตําแหน่ง, ความเร็วและแรงหมุน.การเลือกแบบมาตรฐานสําหรับเครื่อง 400 วอลต์ที่มี CNC หรือ PLC การควบคุมแกนสายไฟ.

MR-J2S-700B47kW, 400V ระดับ, SSCNET ผ่าตัดบัสไฟเบอร์ออปติก. เชื่อมต่อกับ Mitsubishi A-series หรือ Q-series เครื่องควบคุมการเคลื่อนไหวสําหรับการสอดคล้องหลายแกนแกนรับคําสั่งเส้นทางผ่านเครือข่าย SSCNET; เครื่อง Encoder Feedback Loops กลับผ่านเครือข่ายเดียวกัน

MR-J2S-700CP47kW, 400V ประเภท, การตั้งตําแหน่งที่ติดตั้งพร้อมอินเตอร์เฟซ CC-Link สําหรับการใช้งานการตั้งตําแหน่งที่อยู่ลําพังหรือเครื่องจักรที่ใช้ CC-Link fieldbus

การใช้เครื่องกระตุ้นประเภท 200 วอล (MR-J2S-700A, MR-J2S-700B โดยไม่มีคําท้าย "4") กับมอเตอร์นี้จะทําให้มอเตอร์เสียหายความตึงเครียดเฉพาะของมอเตอร์คือ 400V; การใช้สัญญาณขับเคลื่อนประเภท 200V จะทําให้เกิดปัญหาทางอุณหภูมิและไฟฟ้า.

HC-SFS7024 vs HC-SFS702: ผลงานเหมือนกัน แต่มีปริมาณอาหารที่แตกต่างกัน

ผลผลิตทางเครื่องกลเป็นแบบเดียวกัน ความแตกต่างทางการทํางานคือประเภทความดันไฟฟ้า, ปัจจุบันที่ระบุ และความเข้ากันของเครื่องขยายเสียงผู้ออกแบบเครื่องจักรที่เลือกระหว่างเครื่องจักรเหล่านี้ ควรพิจารณาการตัดสินใจจากพื้นฐานการจัดหาที่มีอยู่. แหล่งไฟฟ้า 400 วอลต์ ̇ เลือก HC-SFS7024 กับเครื่องเสริมเสียง 400 วอลต์ แหล่งไฟฟ้า 200 วอลต์ ̇ เลือก HC-SFS702 กับเครื่องเสริมเสียง 200 วอลต์

การใช้งานทั่วไป

โครงสร้างพื้นฐาน VMC และแกนอาหารหลัก HMC 400Vศูนย์แปรรูปแบบแนวตั้งและแนวราบขนาดใหญ่ที่ติดตั้งในอุปกรณ์ในยุโรปและต่างประเทศที่ทํางาน 400V ไฟสามเฟสใช้เครื่องยนต์เซอร์โว 400V ทุกที่,และแกน Z ที่ขับเคลื่อนโต๊ะหนักและหัวหมุนที่อัตราการตัดต่อเนื่อง เป็นการใช้งานธรรมชาติสําหรับความจุของ HC-SFS7024แหล่งอาหาร 400V ติดต่อโดยตรงกับเครื่องขยายเสียง MR-J2S-700_4 โดยไม่มีการแปลงระหว่าง.

ขนส่งพาเล็ตหนักและรถขนส่งบนสาย HMC 400Vเครื่องเปลี่ยนพาเล็ตและระบบโอนในศูนย์แปรรูปแนวราบขนาดใหญ่ในอุปกรณ์ 400 วอลต์ใช้เครื่องขับเคลื่อนเซอร์โว 7kW บนเครื่องขับเคลื่อนรถขนส่งและสถานี clampingการลดการใช้ไฟฟ้าในระดับ 400V ทําให้การเชื่อมต่อแผ่นไฟง่ายสําหรับเครื่องที่มีหลายแกนเซอร์โวขนาดสูง.

เครื่องหมุน CNC ขนาดใหญ่ และแกนอาหารกลางที่หมุนศูนย์หมุนแรงที่มีมวลหอคอยและรถยนต์ขนาดใหญ่, ที่ทํางานจากพลังงาน 400V, ใช้ HC-SFS7024 บนรถยนต์แกน Z และแกน X4 Nm ต่อเนื่องให้กําลังทอร์คคงที่สําหรับการทํางานหมุนลึกภายใต้ภาระการตัดคง.

โต๊ะหมุนที่ขับโดยตรงและระบบแกนที่ 4 ใหญ่โต๊ะหมุนแกน 4 ขนาดใหญ่บนศูนย์แปรรูปในสภาพแวดล้อม 400 วอท ใช้มอเตอร์เซอร์โว 7kW สําหรับการขับเคลื่อนหลักการชี้อัตราและการกําหนดรูปเครื่องปรับรหัสสมบูรณ์รักษาความแม่นยําการตั้งตําแหน่งมุม ผ่านเหตุการณ์พลังงานทั้งหมด, และความละเอียด 17 บิตรองรับการเพิ่มมุมละเอียดที่จําเป็นสําหรับการประกอบการ 5 แกน

เครื่องขนส่งอุตสาหกรรม 400 วอลต์ และการบูรณาการสายMulti-station transfer lines and automated assembly systems in large European and Asian industrial facilities standardised on 400V supply integrate servo drives at the 400V class throughout the line designHC-SFS7024 ให้ความจุ 7kW ในเครียดไฟฟ้าพื้นเมืองของระบบสําหรับแกนโอนและอัตราการระบุความจุสูงสุด

คํา ถาม ที่ ถาม บ่อย

Q1: HC-SFS7024 สามารถใช้กับเครื่องกระตุ้นระดับ 200V MR-J2S-700A หรือ MR-J2S-700B ได้หรือไม่?

ไม่ HC-SFS7024 เป็นมอเตอร์ประเภท 400 วอลใช้กับเครื่องขยายเสียงประเภท 400V เท่านั้นMR-J2S-700A4,MR-J2S-700B4หรือMR-J2S-700CP4การเชื่อมมอเตอร์ 400 วอลต์กับเครื่องขยายเสียงประเภท 200 วอลต์จะทําให้มอเตอร์เสียหาย ตรวจสอบเสมอว่าทั้งมอเตอร์และเครื่องขยายเสียงมีคําตอบ "4" (แสดงประเภท 400 วอลต์) ก่อนการติดตั้ง

Q2: ความแตกต่างทางการปฏิบัติระหว่าง HC-SFS7024 และ HC-SFS702 คืออะไร?

มอเตอร์ทั้ง 2 เครื่องผลิตแรงผลิตทางกลที่เหมือนกัน ∆ ทอมปอร์ตต่อเนื่อง 33.4 Nm เดียวกัน, ยอดสูง 100 Nm, ความเร็ว 2,000 รอบ / นาที, เครื่องโคเดอร์ 17 บิต, และ 176 × 176 มิลลิเมตรความแตกต่างอย่างเดียวคือระดับความแรงกดไฟฟ้า: การHC-SFS7024 ใช้ไฟฟ้าประเภท 400V(380~480V)HC-SFS702 ใช้ไฟฟ้าประเภท 200 วอลต์(200?? 230V) กระแสระดับต่ําของ HC-SFS7024 (~ 17.5A VS 35A) ทําให้การเชื่อมต่อไฟฟ้าง่ายขึ้นและกําจัดความจําเป็นของการแปลง step-down ในสภาพแวดล้อมพื้นฐาน 400V

Q3: HC-SFS7024 มีเบรคไฟฟ้าแม่เหล็กหรือไม่

ไม่มี HC-SFS7024 เป็นตัวแปรแบบตรง ไม่มีเบรก ตําแหน่งที่หยุดยั้งถูกรักษาโดยการล็อคเซอร์โวแอมพลิเฟียเตอร์ สําหรับแกนตั้งหรือแกนใด ๆ ที่ต้องการการยึดเครื่องจักรกลที่ปลอดภัยเมื่อการใช้พลังงานเซอร์โวถอนออก, การHC-SFS7024B(แกนตรงกับเบรคที่ใช้สปริง) เป็นรายละเอียดที่ถูกต้อง เบรคเป็นทางเลือกที่สําคัญต่อความปลอดภัยสําหรับแกนใด ๆ ที่การสูญเสียการควบคุมเซอร์โวทําให้มีการเคลื่อนไหวที่ควบคุมไม่ได้

Q4: แบตเตอรี่โคเดอร์สมบูรณ์อยู่ที่ไหน และควรเปลี่ยนมันเมื่อไหร่?

รายการแบตเตอรี่ลิตียม Mitsubishi A6BATที่สนับสนุน 17-bit Absolute Encoder ของนับตําแหน่งหลายหมุนตั้งอยู่ในเครื่องเสริมพลังงาน MR-J2S-700_4ไม่อยู่ในเครื่องยนต์ เปลี่ยนมันเมื่อเครื่องเสริมเสียงแสดงสัญญาณเตือนแบตเตอรี่ที่ต่ํา ก่อนจะหมดเต็ม A6BAT ที่หมดพลังเต็มจะรีเซ็ตตัวนับตําแหน่งสมบูรณ์จําเป็นต้องใช้วัฏจักรการกลับมาตรฐาน ก่อนที่เครื่องจะเริ่มการผลิตใหม่ได้.

Q5: HC-SFS7024 เป็นตัวแทนที่ลงตรงของ HC-SFS7024B หากตัวแปรเบรคไม่มี?

ไม่ ครับ รุ่น HC-SFS7024 ไม่มีเบรคไฟฟ้า แทน HC-SFS7024B มีเบรคป้องกันความล้มเหลวด้วยสปริงการเปลี่ยนมอเตอร์ที่ไม่มีเบรคบนแกนที่ได้รับการกําหนดด้วยเบรคจะลบฟังก์ชันความปลอดภัยที่ออกแบบ. การแทนที่นี้ควรทําหลังจากการประเมินใหม่อย่างเป็นทางการของความต้องการความปลอดภัยแกนยืนยันว่ามันยอมรับได้ตลอดเวลาแหล่งของตัวแปรที่มีนิติบุตรเบรคที่ถูกต้องสําหรับเครื่อง.
