| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE ROHS |

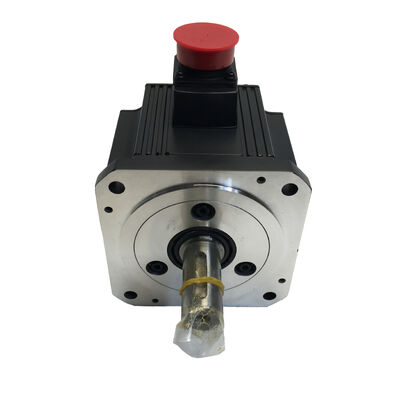

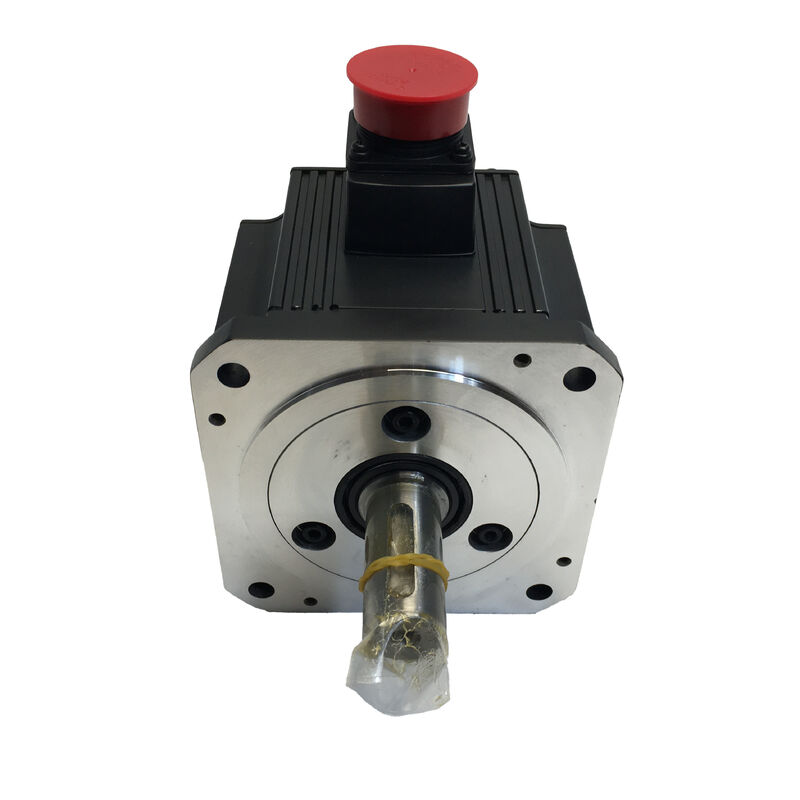

| หมายเลขรุ่น | HC-SFS202K |
เลขส่วน:HC-SFS202K
ค้นหาเช่นกัน:HCSFS202K, HC-SFS-202K
ซีรี่ย์:มิตซูบิชิ MELSERVO HC-SFS (J2-Super Generation)
ประเภทเครื่องยนต์:AC Brushless Servo Motor รางมีกุญแจ ไม่มีเบรค 2000 รอบ/นาที AC 200V
ระเบียง:MELSERVO J2S (J2-Super)
เลือกคุณสมบัติใด ๆ สองจาก HC-SFS202 แมตริกซ์แปรปรวนหมุนมีคีย์และไม่มีเบรค: การส่งมอบทอร์คบวกผ่านช่องคีย์หมุนและตําแหน่งในการหยุดยั้งผ่านการล็อคเซอร์โฟเวอร์ของแอมพลิเฟอเรอร์ แทนที่จะเป็นอุปกรณ์กลไกที่ใช้สปริง
การผสมผสานที่วางมอเตอร์นี้ตรงในพื้นที่ของแกนแนวราบ การขับเคลื่อน gear-coupled กลไกเข็มขัดเวลาและการใช้งานใด ๆ ที่เส้นทางของทอร์คคีย์คีย์และฮับเป็นความเหมาะสมทางวิศวกรรมและภาระไม่ต้องการการยึดตัวที่ปลอดภัยจากความล้มเหลวในการปิดเซอร์โวณ 2kW, 9.55 Nm ต่อเนื่อง, และ 28.6 Nm สูง, HC-SFS202K ครอบคลุมกระแสหลักของแกน CNC ความจุปทานกลางและความต้องการการขับเคลื่อนอัตโนมัติหนาพอที่จะเข้ากับโครงสร้างเครื่องจักรที่แกน 2kW ประกอบด้วย.
แพลตฟอร์ม MELSERVO-J2Sเครื่อง Encoder ซีรีย์สมบูรณ์แบบ 17 บิตที่ 131,072 ตําแหน่งต่อหมุนให้คุณภาพการตอบสนองที่เครื่องขยายเสียง MR-J2S ต้องการในการทํางานความเร็วและตําแหน่งวงจรที่ความกว้างของแบนด์เบดสูงจับคู่กับโปรเซสเซอร์ที่ปรับปรุงของเครื่องยกระดับ J2-Super, ความละเอียดของเครื่องโคเดอร์นี้รองรับการควบคุมความเร็วอย่างแน่นและการปฏิเสธความรุนแรงอย่างรวดเร็วที่ต้องการการแปรรูปแม่นยําและอัตโนมัติวงจรสูง
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | HC-SFS202K |
| ปริมาณผลิต | 2,000 W (2 kW) |
| โลเตชั่นไฟฟ้า | ประเภท 200V AC (3-phase) |
| ปัจจุบัน | 11 A |
| ความเร็วปริมาณ | 2,000 รอบ / นาที |
| ความเร็วสูงสุด | 3,000 รอบ / นาที |
| ทอมปอร์ตระดับ | 9.55 Nm |
| ทอร์คสูงสุด | 28.6 Nm |
| เครื่อง Encoder | 17 บิต ซีเรียล เสมอ (131,072 ppr) |
| ประเภทหม้อ | คีย์ (มีคีย์เวย์) |
| เบรกไฟฟ้าแม่เหล็ก | ไม่มี |
| ประเภทความอ่อนแอ | อัตราเฉื่อยเฉลี่ย |
| ขนาด flange | 176 × 176 มิลลิเมตร |
| ระดับการคุ้มครอง | IP65 |
| ปรางน้ํามัน | อุปกรณ์ |
| อุณหภูมิแวดล้อม | 0°C ถึง +40°C |
| เครื่องขยายเสียงที่เข้ากันได้ | MR-J2S-200A / MR-J2S-200B / MR-J2S-200CP |
| ซีรี่ย์ | MELSERVO J2S (J2-Super) |
| สาเหตุ | ผลิตในญี่ปุ่น |
| สถานะสินค้า | หมดการใช้งาน |
การขัดแย้งระหว่างหลุมหลอดและแกน OD ส่งทอมท็อปบนแกนตรงเรียบแรง clamping ต้องสูงพอที่จะต้านทานทอมท็อปสูงสุด6 Nm ̇ ภายใต้สภาพการทํางานที่แย่ที่สุดที่แกนเจอในเครื่องมือ CNC การบริการที่สภาพที่เลวร้ายที่สุดไม่ได้เป็นการตัดในสภาพคงที่ มันเป็นการย้อนกลับอย่างรวดเร็วทันทีที่สูงสุด,หรือการหยุดฉุกเฉินที่สั่งด้วยกระแสไฟฟ้าสูงสุด ซึ่งการทดสอบนี้ จะเกิดขึ้นซ้ําๆ ระหว่างการทํางานในช่วงการผลิตไมโครสลิปมันเลวร้าย: ขนาดเล็กพอที่จะพลาดขั้นต่ําการเตือนแต่ละตัว ขนาดใหญ่พอที่จะสะสมเป็นความผิดพลาดด้านมิติ
คีย์เวย์บน HC-SFS202K เปลี่ยนเส้นทางของทอร์ค คีย์ประกอบสล็อตที่ตรงกันในทั้งแกนและฮับ; ภายใต้ภาระ, คีย์มีใน shear และส่งทอร์คเป็นกลไก,เป็นอิสระจากการขัดแย้งใด ๆ ที่อินเตอร์เฟซเกิดขึ้นให้. ความอ้วนในการสับเปลี่ยน, ความอ้วนแบบหมุนเวียน, การเข้าแรงกระแทก ✅ ไม่มีสิ่งใดในสิ่งเหล่านี้จะทําลายต่อเนื่องการเชื่อมต่อที่ติดตั้งอย่างถูกต้องในวิธีการที่พวกเขาสามารถทําลายกริ่งขัดขัดขวาง
ในกรณีที่ keyways เป็นรายละเอียดธรรมชาติ:
เครื่องขัดเข็มขัดเวลา โดยที่แรงขัดเข็มขัดและแรงการติดต่อฟันแบบหมุนเวียน สร้างความหนุนในการย้อนกลับที่กระบวนการคีย์เวย์สามารถรับมือได้ดีเมื่อการบันทึกมุมระหว่างหมุนและเครื่องยนต์ต้องถูกต้องเพื่อให้มีฟันถูกต้องหมุนโซ่ในระบบการโอนพาเล็ต, ที่บรรทุกแรงกระแทกการประกอบโซ่มาซ้ํา ๆ ในทิศทางที่สลับกันการออกแบบการเชื่อมโยงความแม่นยํา โดยที่ช่องเจาะจมบานรวมช่องลุ้นภายในเป็นส่วนหนึ่งของรายละเอียดการเชื่อมโยงทอร์ค.
หมายเหตุการติดตั้งจากคู่มือมอเตอร์เซอร์โว Mitsubishi:ดึงหมุนเชื่อมเข้ากับหมุน โดยใช้รูขัดปลายหมุนและกลมดึง never โดยการบุกหรือกด. ในขนาดกรอบ 176 × 176 mmแรงกระแทกระหว่างการติดตั้งฮับส่งผ่านแกนโดยตรงไปยังแผ่นโคเดอร์และการประกอบหักที่ด้านหลังของมอเตอร์การบาดเจ็บของ Encoder ที่เกิดขึ้นไม่ได้บังคับให้เกิดสัญญาณเตือนทันที; มันมักจะผลิตความผิดพลาดตําแหน่งที่ระยะสั้นภายใต้การสั่นสะเทือนซึ่งเป็นเรื่องที่ยากที่จะติดตามกลับมาที่เหตุการณ์การติดตั้งฮับวิธีการดึงลมใช้เวลาสองวินาทีมากกว่า และป้องกันเรื่องนี้โดยสิ้นเชิง
การล็อคเซอร์โว (servo lock) หน่วยขยายเสียงที่ติดต่อกันในวงจรปิดโดยใช้ไฟฟ้าเคลื่อนไหว (motor current active) เป็นอย่างมีประสิทธิภาพและแม่นยําสําหรับหมุนหมุนที่กําหนดได้ดีเครื่องกลไกที่บรรจุด้วยความสมอง, และการใช้งานใด ๆ ที่ภาระไม่ใช้แรงสุทธิในทิศทางการหมุนของหมุนหมุนเมื่อ servo อยู่ที่ตําแหน่ง,ความหน่วงของแผ่น และระยะเวลาการบํารุงรักษาเพื่อไม่ให้เกิดการกลับมาทํางาน
HC-SFS202K เป็นรายละเอียดสําหรับแกนเหล่านี้ การถอดเบรคไม่ถอดอะไรที่แอพพลิเคชั่นใช้จริงและมันทําให้ระบบไฟฟ้าเรียบง่ายในทุกแกนในเครื่องจักรที่มันใช้.
เมื่อภาพเปลี่ยนแปลง รางสไลด์แนวตั้ง, แขนที่ติดภาระแรงโน้มถ่วง, แกนอาหารชัน, การขับเคลื่อนใด ๆ ที่ภาระจะเคลื่อนที่เมื่อ servo ปัจจุบันตกHC-SFS202BKซึ่งเป็นการตัดสินใจทางวิศวกรรม ไม่ใช่การปรับปรุงค่าใช้จ่าย สําหรับเครื่องจักรที่มีแกนหลายแกน 2kWการจัดลําดับที่ถูกต้องซึ่งแกนต้องการเบรคและที่ไม่ทําให้การออกแบบแผ่นเรียบง่ายมาก.
การปรับปรุงโคเดอร์ของแพลตฟอร์ม J2-Super จากอุปกรณ์ 14 บิตในซีรีส์ HC-SF ก่อนหน้านี้เป็น 17 บิต คือการเพิ่มความละเอียด 8 เท่า จาก 16,384 เป็น 131,072 ตําแหน่งต่อการหมุนที่ 2kW และ 2,000 รอบต่อนาที, มันแสดงออกมาได้หลายวิธี
การประเมินความเร็วสําหรับวงจรความเร็วจะดีขึ้นเพราะตัวอย่างโคเดอร์ต่อเนื่องแสดงให้เห็นถึงการเพิ่มมุมที่ละเอียดกว่าซึ่งทําให้การเพิ่มอัตราส่วนสูงขึ้น โดยไม่ทําให้เกิดความไม่มั่นคงการเพิ่มความแรงสูงขึ้น หมายความว่าเครื่องขยายเสียงจะแก้ไขความเสียหายของความเร็วเร็วเร็วขึ้นและผลสัมฤทธิ์ความสอดคล้องกับการส่งส่งที่ผลักดันแกนออกจากโปรไฟล์ความเร็วที่สั่งการถูกปฏิเสธเร็วขึ้นและมีความผิดพลาดที่เหลือน้อย.
ในอัตราการให้อาหารที่ต่ําและระหว่างการช้าลงไปยังเป้าหมายตําแหน่ง, การเพิ่มตัวโคเดอร์ที่ละเอียดกว่า หมายความว่าวงจรตําแหน่งสามารถตรวจจับและแก้ไขความผิดพลาดเล็ก ๆ น้อย ๆ ได้แกนตั้งขึ้นซ้ําขึ้นซ้ําขึ้นในตําแหน่งที่สั่ง, และรูปคลื่นความเร็วในความเร็วต่ํามีคลื่นน้อยกว่า ที่สําคัญสําหรับการเสร็จสิ้นผิวบนการดําเนินงานคอนทูเรอร์และสําหรับความสม่ําเสมอของมิติส่วนต่อส่วนในการใช้งานตําแหน่ง
ฟังก์ชันที่สมบูรณ์แบบรองรับการเก็บตําแหน่งผ่านเหตุการณ์พลังงานใด ๆเซลล์ลิธีียม A6BATในเครื่องขยายเสียง MR-J2S ทําให้เครื่องนับหลายรอบทํางานในช่วงเวลาปิดพลังงาน ทุกการเริ่มต้นใหม่สําหรับเครื่องจักรการผลิตที่มีจักรยานผ่านการหยุดทางอิเล็กทรอนิกส์, การตั้งค่าสัญญาณเตือนใหม่, และการปิดงานปลายการทํางานเป็นประจํา การกําจัดวงจรที่บังคับใช้ ทําให้เกิดการประหยัดเวลาที่สามารถวัดได้ตลอดปีของการทํางาน
HC-SFS202K ถูกขับโดยMR-J2S-200เครื่องขยายเสียงชั้น 2kW J2-Super แพลตฟอร์ม
MR-J2S-200Aอินเตอร์เฟซการสั่งการแบบแอนาล็อกและแบบปริมาณแรงกระแทก (pulse-train) ยอมรับการสั่งการแบบปริมาณแรงกระแทกแบบขั้นตอน/ทิศทาง และการสั่งการแบบแอนาล็อก ± 10 วอลต์จากระบบ CNC และ PLC ทุกรูปแบบการควบคุมตําแหน่ง ความเร็ว และทอร์คการตั้งค่าผ่าน MR Configurator ผ่าน RS-232C.
MR-J2S-200BSSCNET สายบัสซีเรียลไฟเบอร์ออปติก เชื่อมต่อกับ Mitsubishi A-series หรือ Q-series เครื่องควบคุมการเคลื่อนไหวสําหรับระบบหลายแกนที่ประสานคําสั่งตําแหน่งถึงผ่านเครือข่ายจากตัวควบคุมการเคลื่อนไหว; เครื่องรหัสส่งข้อมูลกลับผ่านสายไฟเบอร์เดียวกัน
MR-J2S-200CPการตั้งตําแหน่งที่สร้างขึ้นสูงสุด 31 ตําแหน่งเป้าหมายที่เก็บไว้ในเครื่องเสริมเสียงเหมาะสําหรับการตั้งตําแหน่งที่ระดมโดยลําพังง่าย ๆ โดยไม่ต้องมีตัวควบคุมการเคลื่อนไหวที่พิเศษ.
HC-SFS202K คือไม่เข้ากันได้กับเครื่องขยายเสียง MR-J2-200 ของเดิม(รุ่นแรก, ก่อน J2S) ที่ไม่สามารถอ่านโปรโตคอลโคเดอร์ 17 บิต สําหรับเครื่องจักรที่ใช้ฮาร์ดแวร์ MR-J2 รุ่นแรกHC-SF202K(รุ่น J2, เครื่องรหัส 14 บิท, เฉพาะเจาะจงทางกลเดียวกัน) เป็นเป้าหมายที่เหมาะสม
| รุ่น | ผลิต | ทอมปอร์ตระดับ | ทอร์คสูงสุด | ชาฟต์ | เบรก | แฟลนจ์ |
|---|---|---|---|---|---|---|
| ซีรี่ย์ HC-SFS52 | 500 วัตต์ | 2.39 นิเมตร | 7.16 Nm | กด / กด | ไม่ | ขนาดความกว้าง |
| ซีรี่ย์ HC-SFS102 | 1,000W | 4.78 นิเมตร | 14.4 Nm | กด / กด | ไม่ | ขนาดความกว้าง |
| HC-SFS152 ซีรี่ย์ | 1,500W | 7.16 Nm | 21.5 นิเมตร | กด / กด | ไม่ | ขนาดความกว้าง |
| HC-SFS202 ซีรี่ย์ | 2,000W | 9.55 Nm | 28.6 Nm | กด / กด | ไม่ / ใช่ | 176 × 176 มิลลิเมตร |
| ซีรี่ย์ HC-SFS352 | 3,500W | 16.7 Nm | 50.1 Nm | กด / กด | ไม่ / ใช่ | 176 × 176 มิลลิเมตร |
ความจุ 202 แสดงถึงการก้าวขึ้นจากกลุ่มฟลานจ์ 130 × 130 มิลลิเมตรเป็นฟลานจ์ 176 × 176 มิลลิเมตร หน่วยการติดตั้งที่แบ่งปันกับมอเตอร์ 3.5kW, 5kW และ 7kW ในครอบครัวนี้เครื่องที่ออกแบบรอบ 176 × 176 มิลลิเมตร flange สามารถรับมอเตอร์ใด ๆ จาก 2kW ขึ้นไปโดยไม่ต้องเปลี่ยนแผ่นติดตั้ง, ให้ช่องว่างในการออกแบบ สําหรับการปรับปรุงความสามารถในอนาคต
ศูนย์แปรรูป CNC ตะแกรงอาหารตาราง X และ Yมือแกนโต๊ะแนวราบหลักบนศูนย์แปรรูปแนวตั้งและแนวราบบรรจุภาระชิ้นงานและเครื่องติดตั้งด้วยอัตราการตัดที่ต่อเนื่องและความเร็วการตัดที่รวดเร็วสูงเหล่านี้เป็นแกนแนวราบ ไม่จําเป็นต้องเบรก และแกน keyed เหมาะกับการออกแบบการเชื่อมแม่นยําที่ใช้ในการขับเคลื่อนลูกกลองความแข็งแรงสูง. 9.55 Nm ต่อเนื่องให้แรงหมุนแรงสําหรับการตัดหนักต่อเนื่องโดยไม่ต้องทํางานใกล้เพดานความร้อน
ระบบขับเข็มขัดเวลาบนเครื่องจักรหลายแกนอัธยาศัยรองในศูนย์แปรรูปหลายสปินด์, เครื่องย้ายและอุปกรณ์การประกอบความเร็วสูงที่ใช้เข็มขัดเวลาที่มีฟันระหว่างมอเตอร์เซอร์โวและกลไกที่ขับเคลื่อนต้องการพูลีด้านมอเตอร์ที่มีกุญแจการหมุนเวียนความดันซ้ําของเข็มขัดสร้างการกลับทิศทางของภาระที่ keyways จัดการอย่างน่าเชื่อถือมากกว่าการออกแบบกริ๊ก-เพียงแค่ clamp
หมุนแกนหมุนที่ขับเคลื่อนด้วยเซอร์โวและการขับเคลื่อนที่เชื่อมต่อเกียร์เครื่องขับเคลื่อนโต๊ะหมุนแกนที่ 4 ที่ใช้การลดสเปอร์หรือการลดสเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์สเปอร์เครื่องรหัส 17 บิตให้ความละเอียดมุมที่แม่นยํา multi-face การแปรรูปความต้องการ indexing, และจุดสูง 28.6 Nm รับรองความต้องการของ inertial ของการระดมตารางอย่างรวดเร็ว
แกนบรรจุและติดป้ายความเร็วสูงการขับเคลื่อนเข็มขัดเวลาและแกนการแก้ไขการจดทะเบียนบนสายการบรรจุใช้ servo มอเตอร์ที่มี keyed drive pulleys และได้รับประโยชน์จากการตอบสนองอย่างรวดเร็วและความกว้างของแบนด์วิทสูงของแพลตฟอร์ม J2-Super.การจัดอันดับ IP65 รับมือกับสภาพการล้างและฝุ่นที่ทั่วไปในสภาพแวดล้อมการบรรจุอาหารและยา
คอนเวียร์แนวราบและการถ่ายทอด servo driveเครื่องขนส่งการขนส่งที่ควบคุมด้วยเซอร์โว สถานีอินเด็กซ์หมุน and part accumulation systems use medium-capacity servo drives on horizontal axes where servo lock provides adequate rest position hold and the keyed shaft suits the sprocket or coupling drive interface.
Q1: เครื่องขยายเสียงไหนที่เข้ากันได้กับ HC-SFS202K
HC-SFS202K ต้องการMR-J2S-200เครื่องกระตุ้นประเภทจากแพลตฟอร์ม MELSERVO-J2S (J2-Super)MR-J2S-200A(คําสั่งแบบแอนาล็อก/พลัส)MR-J2S-200B(SSCNET fiber-optic bus สําหรับตัวควบคุมการเคลื่อนไหว) และMR-J2S-200CP(การตั้งตําแหน่งใน) ทั้งหมดสนับสนุน 17-bit ซีเรียล Encoder และ 11A ของมอเตอร์ปรับกําลังปัจจุบันเครื่องยนต์นี้ไม่เข้ากันได้กับเครื่องยกระดับเสียง MR-J2-200 รุ่นแรก หรือเครื่องยกระดับเสียง MR-J3 / MR-J4.
Q2: ความแตกต่างระหว่าง HC-SFS202K และ HC-SFS202BK คืออะไร?
อัตราเดียวกันในทุกรายละเอียดไฟฟ้าและเครื่องกล หน่วยความแรง 2kW เดียวกัน 9.55 Nm, 28.6 Nm สูงสุด, 17 บิต Encoder, คีย์ shaft, 176 × 176 มิลลิเมตรHC-SFS202BK เพิ่มเบรคไฟฟ้าแม่เหล็กที่ใช้สปริง; การHC-SFS202K ไม่. เลือกตัวเลือกที่ไม่มีเบรกสําหรับแกนแนวราบที่เซอร์โวล็อคให้การยึดที่เหมาะสมในทุกสภาพการหยุดเลือกตัวแปร BK สําหรับแกนตั้งหรือการใช้งานใด ๆ ที่ภาระต้องถูกถือโดยกลไกเมื่อการตัดพลังงาน servo.
Q3: ความแตกต่างระหว่าง HC-SFS202K และ HC-SFS202 (แกนตรง) คืออะไร?
กลไกและไฟฟ้าที่เหมือนกัน ราคาผลิต 2kW เดียวกัน ราคาทอมป์เดียวกัน หน่วยโคเดอร์เดียวกัน แฟลนจ์เดียวกัน ความต้องการเครื่องขยายเสียงเดียวกัน ความแตกต่างเพียงแค่แกน:HC-SFS202 มีแกนตรงเรียบสําหรับเครื่องยัดเครือขัดHC-SFS202K มีกระบวนการ keywayสําหรับการส่งมวัดแรงบิดบิดบิดบิดบิดบิดบิดบิดบิด
Q4: HC-SFS202K สามารถแทน HC-SF202K รุ่นแรกได้บนเครื่องที่มีเครื่องเสริมเสียง MR-J2-200 ไหม?
ไม่ใช่โดยตรง HC-SFS202K ใช้เครื่องรหัส J2S 17 บิต ที่เครื่องรหัส MR-J2-200 ไม่สามารถอ่านได้สําหรับเครื่องจักรที่ใช้เครื่องขยายเสียง MR-J2-200 ของเดิม, แหล่งHC-SF202K(J2 รุ่น, 14 บิท Encoder) สําหรับการแทนที่ที่คล้ายกันMR-J2S-200, ทั้ง HC-SF202K และ HC-SFS202K มีความสอดคล้อง ✅ HC-SFS202K ให้ความละเอียดของเครื่องโคเดอร์ที่สูงกว่า
Q5: มีกุญแจมาพร้อมกับ HC-SFS202K ไหม?
แนวปฏิบัติมาตรฐานสําหรับมอเตอร์ HC-SFS มิตซูบิชิที่มีแกนมีกุญแจ คือการให้กุญแจที่แปรรูปเข้าแกนโดยไม่มีกุญแจที่อยู่ในบรรจุเครื่องยนต์ยืนยันขนาด keyway จากคู่มือการใช้งาน servo motor สําหรับ HC-SFS202 ซีรีย์ ก่อนสั่งกุญแจ, และเลือกกุญแจที่มีความกว้าง ความสูง ความยาว และความอดทนที่ถูกต้องสําหรับการออกแบบรูฮับและสภาพแรงหมุนและแรงกระแทกของการใช้งาน
