รายละเอียดสินค้า:
|
| เงื่อนไข: | ประทับตราโรงงานใหม่ (NFS) | หมายเลขสินค้า: | HC-SFS703 |
|---|---|---|---|
| ต้นทาง: | ญี่ปุ่น | ||
| เน้น: | มิตซูบิชิ อินดัสเตรียล เซอร์โวมอเตอร์,มอเตอร์เซอร์โว AC มิตซูบิชิ ยาซาวะ |
||

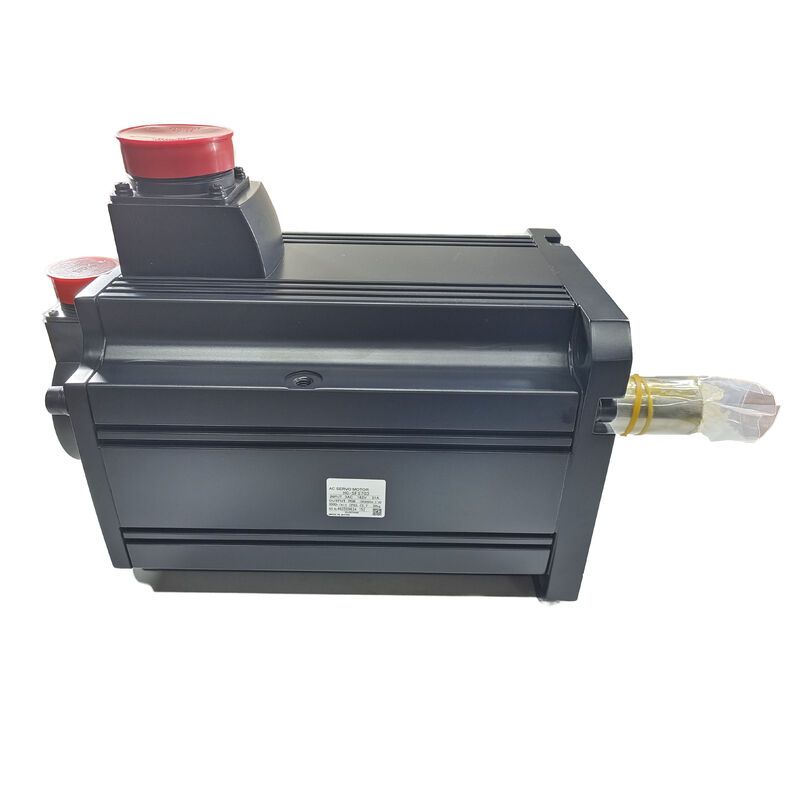

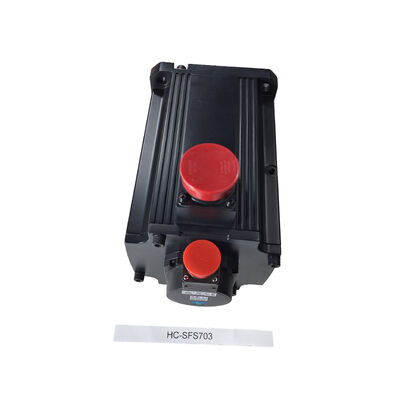

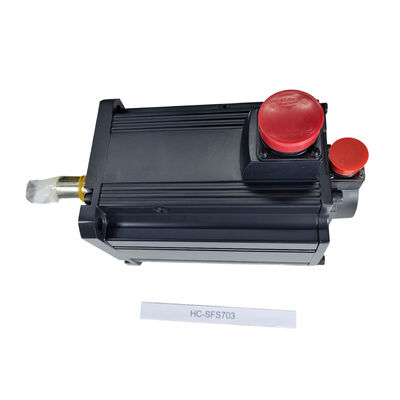

หมายเลขชิ้นส่วน: HC-SFS703
ค้นหาด้วยชื่อ: HCSFS703, HC SFS 703 ซีรีส์: Mitsubishi MELSERVO HC-SFS (รุ่น J2-Super)
การจำแนกประเภท: มอเตอร์เซอร์โวไร้แปรงถ่าน AC แบบแรงเฉื่อยปานกลาง — 7kW, 3000 รอบต่อนาที, คลาส 200V, เพลาตรง, ไม่มีเบรก
เจ็ดกิโลวัตต์ที่ 3,000 รอบต่อนาที นั่นคือจุดการทำงานที่ Mitsubishi HC-SFS703 ถูกออกแบบมา — ปลายด้านบนของตระกูล HC-SFS 3000 รอบต่อนาที ให้กำลังขับต่อเนื่องสูงสุดในช่วงความเร็วนี้โดยไม่ต้องเพิ่มขนาดทางกายภาพ
ภายในฮาร์ดแวร์ Mitsubishi MELSERVO รุ่น J2-Super, HC-SFS703 จะอยู่ร่วมกับ HC-SFS702 (กำลังขับ 7kW เท่ากันที่ 2,000 รอบต่อนาที) และสูงกว่า HC-SFS353 (3.5kW ที่ 3,000 รอบต่อนาที) ความแตกต่างจากรุ่น 702 นั้นตรงไปตรงมา: แลกแรงบิดต่อเนื่องที่ต่ำกว่ากับความเร็วเพลาที่สูงกว่า โดยที่มอเตอร์ 2,000 รอบต่อนาทีที่ทำงาน 7kW ให้แรงบิด 33.4 Nm อย่างต่อเนื่อง, HC-SFS703 ที่ 3,000 รอบต่อนาที ให้แรงบิดประมาณ 22.3 Nm ที่กำลังเท่ากัน — วัตต์-วินาทีต่อรอบเท่ากัน แต่กระจายไปตามเพลาที่หมุนเร็วกว่า
นี่ไม่ใช่การประนีประนอม สำหรับกลไกที่ต้องการความเร็วในการหมุนมากกว่าแรงบิดเพลา — ไดรฟ์ที่เชื่อมต่อกับสปินเดิล, ฟีดแบบสกรูนำหรือสกรูบอล, ส่วนสายพานลำเลียงที่มีปริมาณงานสูง — การให้คะแนน 3,000 รอบต่อนาที จะช่วยลดขั้นตอนการลดความเร็ว, ลดเวลาตอบสนองของแกน, และสร้างระบบที่สะอาดกว่าในเชิงกลโดยรวม แรงบิดต่อเนื่อง 22.3 Nm พร้อมความสามารถสูงสุดประมาณ 67 Nm ในช่วงการเร่งและหน่วงชั่วคราว เพียงพอสำหรับประเภทเครื่องจักรที่มอเตอร์นี้ให้บริการ
ด้านหลังเพลาคือ ตัวเข้ารหัสแบบอนุกรมแบบสัมบูรณ์ 17 บิต ที่ 131,072 ppr ตำแหน่งสัมบูรณ์แบบหลายรอบจะถูกเก็บรักษาไว้ตลอดการปิดเครื่องโดยใช้แบตเตอรี่ที่อยู่ในแอมพลิฟายเออร์ MR-J2S ซึ่งหมายความว่าไม่จำเป็นต้องมีรอบการโฮมเมื่อเครื่องเริ่มทำงานอีกครั้ง ตระกูลแอมพลิฟายเออร์ที่เข้ากันได้คือ MR-J2S-700 — แพลตฟอร์ม J2-Super ขนาด 7kW ในรุ่น A, B และ CP
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | HC-SFS703 |
| กำลังขับที่กำหนด | 7,000 W (7 kW) |
| ระดับแรงดันไฟฟ้า | 200V AC (3 เฟส) |
| ความเร็วที่กำหนด | 3,000 รอบต่อนาที |
| ความเร็วสูงสุด | 4,500 รอบต่อนาที |
| แรงบิดที่กำหนด | ~22.3 Nm |
| แรงบิดสูงสุด | ~67 Nm |
| ประเภทตัวเข้ารหัส | อนุกรมแบบสัมบูรณ์ 17 บิต |
| ความละเอียดตัวเข้ารหัส | 131,072 ppr |
| การกำหนดค่าเพลา | เพลาตรง, ไม่มีลิ่ม |
| เบรกแม่เหล็กไฟฟ้า | ไม่มี |
| ขนาดหน้าแปลน | 176 × 176 มม. |
| ระดับการป้องกัน | IP65 |
| ซีลน้ำมัน | ติดตั้ง |
| ระดับแรงเฉื่อย | แรงเฉื่อยปานกลาง |
| อุณหภูมิแวดล้อม (การทำงาน) | 0°C ถึง +40°C |
| อุณหภูมิการจัดเก็บ | −15°C ถึง +70°C |
| ความต้านทานการสั่นสะเทือน | X: 24.5 m/s², Y: 29.4 m/s² |
| แอมพลิฟายเออร์ที่เข้ากันได้ | MR-J2S-700A / MR-J2S-700B / MR-J2S-700CP |
| รุ่นซีรีส์ | MELSERVO J2-Super |
| สถานะ | เลิกผลิตแล้ว — มีจำหน่ายเป็นสต็อก |
ค่าแรงบิดสอดคล้องกับรูปแบบซีรีส์ HC-SFS ที่เผยแพร่และการคำนวณทางฟิสิกส์ที่ยืนยันแล้ว โปรดยืนยันกับเอกสารข้อมูลจำเพาะอย่างเป็นทางการของ Mitsubishi HC-SFS ก่อนสรุปการคำนวณการออกแบบ
ซีรีส์ HC-SFS ที่ 7kW ให้วิศวกรมีทางเลือกที่แท้จริงระหว่างโปรไฟล์แรงบิด-ความเร็วที่แตกต่างกันสองแบบ และการตัดสินใจนี้คุ้มค่าที่จะทำอย่างรอบคอบ แทนที่จะเลือกอย่างใดอย่างหนึ่งโดยปริยาย
HC-SFS702 / HC-SFS702B / HC-SFS702BK — ตระกูล 2,000 รอบต่อนาที แรงบิดที่กำหนด 33.4 Nm, สูงสุด 100 Nm แรงบิดต่อเนื่องที่สูงกว่าหมายถึงความสามารถในการออกแรงอย่างต่อเนื่องมากขึ้นสำหรับไดรฟ์ที่ใช้เวลาส่วนใหญ่วิ่งภายใต้ภาระหนัก แกนสกรูบอลบนศูนย์กลางเครื่องจักรงานหนัก ไดรฟ์แรงตึงขดลวดที่แรงบิดคงที่สำคัญในช่วงเส้นผ่านศูนย์กลางม้วนที่กว้าง ตัวเปลี่ยนพาเลทและโต๊ะหมุนที่แรงบิดโหลดเป็นข้อจำกัดหลัก ไม่ใช่ความเร็วในการหมุน
HC-SFS703 — 3,000 รอบต่อนาที แรงบิดที่กำหนด ~22.3 Nm, สูงสุด ~67 Nm ความเร็วในการหมุนที่สูงขึ้นหมายถึงเวลาวงจรที่สั้นลงสำหรับกลไกที่จำกัดด้วยความเร็วมากกว่าแรงบิด ส่วนไดรฟ์สายพานลำเลียงโดยตรง หัวเลเซอร์กำหนดตำแหน่งบนเครื่องตัด ระบบถ่ายโอนหลายแกนที่เวลาเดินทางของแกนระหว่างสถานีควบคุมปริมาณงาน ไดรฟ์ป้อนความเร็วสูงของเครื่องบรรจุภัณฑ์
หน้าแปลนขนาด 176 × 176 มม. เหมือนกันระหว่างทั้งสองตระกูล ในเชิงกล มอเตอร์ทั้งสองตัวพอดีกับโครงเครื่องจักรเดียวกัน การตัดสินใจเป็นคำถามเกี่ยวกับแอปพลิเคชันโดยเฉพาะ: แกนใช้เวลาส่วนใหญ่ในการต่อสู้กับแรงบิดโหลด หรือใช้เวลาในการเร่งและหน่วงโหลดที่ค่อนข้างเบาด้วยความถี่สูง? ตอบคำถามนั้นสำหรับแต่ละแกนในเครื่องจักร แล้วการเลือกจะตรงไปตรงมา
เพลาตรงของ HC-SFS703 ที่ไม่มีลิ่ม เหมาะสมกับการใช้งานไดรฟ์เซอร์โวความเร็วสูงส่วนใหญ่ ข้อต่อเซอร์โวแบบแม่นยำ, ข้อต่อแบบแผ่นยืดหยุ่น, และฮับขับสายพานที่ออกแบบมาสำหรับเพลาเซอร์โวทั้งหมดจะยึดเข้ากับเพลาเรียบโดยตรงด้วยอินเทอร์เฟซแบบแยกส่วนหรือแบบหดตัว ที่ความเร็ว 3,000 รอบต่อนาที ด้วยแรงบิดต่อเนื่องต่อรอบที่ค่อนข้างปานกลาง ข้อต่อแบบหนีบแรงเสียดทานเพียงพอ — เส้นทางแรงบิดปลอดภัย, ไม่มีระยะคลอนเชิงกล, และการติดตั้งทำได้ง่าย
การไม่มีเบรกแม่เหล็กไฟฟ้าช่วยให้การเดินสายง่ายขึ้นและลดจำนวนส่วนประกอบ ที่ตำแหน่งหยุดนิ่ง แอมพลิฟายเออร์ MR-J2S-700 จะรักษาตำแหน่งแกนผ่านการล็อกเซอร์โวแบบวงปิด — ลูปตำแหน่งยังคงทำงาน, การป้อนกลับของตัวเข้ารหัสจะตรวจสอบมุมเพลาอย่างต่อเนื่อง, และแอมพลิฟายเออร์จะจ่ายกระแสไฟฟ้าเท่าที่จำเป็นเพื่อรักษาข้อผิดพลาดการติดตามเป็นศูนย์ สำหรับแกนแนวนอนและกลไกที่รับภาระสมมาตรซึ่งไม่มีแรงโน้มถ่วงสุทธิกระทำตามทิศทางการหมุนของเพลา วิธีนี้มีความน่าเชื่อถือและแม่นยำ
มอเตอร์ที่ถูกต้องสำหรับแกนแนวตั้ง, กลไกฟีดแบบเอียง, หรือไดรฟ์ใดๆ ที่มีส่วนประกอบแรงโน้มถ่วงที่สำคัญคือ HC-SFS703B (เพลาตรงพร้อมเบรกแม่เหล็กไฟฟ้า) บนเครื่องจักรที่มีแกนเซอร์โวหลายแกน การระบุว่าแกนใดต้องการเบรกเชิงกลอย่างแท้จริง — และเลือกแบบไม่มีเบรกสำหรับส่วนที่เหลือ — จะสร้างการออกแบบทางไฟฟ้าที่สะอาดและเบากว่า โดยมีจุดที่ต้องตรวจสอบการสึกหรอของเบรกน้อยลง
ข้อควรทราบในการติดตั้งอย่างหนึ่งที่ใช้ได้กับขนาดเฟรมนี้โดยเฉพาะ: เมื่อติดตั้งข้อต่อหรือฮับเข้ากับมอเตอร์เฟรมขนาด 176 × 176 มม., ให้ใช้รูเกลียว M12 ที่ปลายเพลาและสลักดึงเพื่อดึงฮับตามแนวแกนเข้ากับเพลาเสมอ การกดหรือตอกฮับเข้ากับเพลาที่ขนาดเฟรมนี้จะส่งแรงกระแทกผ่านเพลาไปยังจานตัวเข้ารหัสและชุดตลับลูกปืนด้านหลัง ความเสียหายที่เกิดขึ้นมักจะไม่เกิดขึ้นทันที — โดยทั่วไปจะปรากฏในภายหลังเป็นสัญญาณรบกวนของตัวเข้ารหัสเป็นระยะภายใต้การสั่นสะเทือน ซึ่งใช้เวลานานในการติดตามกลับไปยังแหล่งที่มา วิธีการใช้สลักดึงจะป้องกันสิ่งนี้ได้อย่างสมบูรณ์
ตัวเข้ารหัสที่ติดตั้งบน HC-SFS703 คือหน่วยอนุกรมแบบสัมบูรณ์ 17 บิตเดียวกันที่ใช้ทั่วทั้งช่วง J2-Super HC-SFS — 131,072 ตำแหน่งต่อรอบ, ข้อมูลตำแหน่งสัมบูรณ์แบบอนุกรมที่ส่งไปยังแอมพลิฟายเออร์ผ่านสายเคเบิลตัวเข้ารหัสเฉพาะ
ผลกระทบที่ใช้งานได้จริงต่อประสิทธิภาพของเครื่องจักรมีหลายประการ
ความละเอียดตำแหน่งที่ 3,000 รอบต่อนาที 131,072 สัญญาณต่อรอบหมายความว่าที่ความเร็วที่กำหนด แอมพลิฟายเออร์จะได้รับข้อมูลอัปเดตตำแหน่งเชิงมุมที่ละเอียดมาก สำหรับแกนกำหนดตำแหน่งด้วยสกรูบอล ความละเอียดนี้รองรับอัตราส่วนการเกียร์อิเล็กทรอนิกส์ระดับต่ำกว่าไมครอนโดยไม่หมดจำนวนนับของตัวเข้ารหัส สำหรับแอปพลิเคชันควบคุมความเร็ว เช่น ไดรฟ์สายพานลำเลียงและการควบคุมแรงตึง, มันให้ความละเอียดเพียงพอสำหรับลูปป้อนกลับความเร็วเพื่อระงับการกระเพื่อมของความเร็วที่ความถี่ต่ำโดยไม่เกิดการล่าช้า
ตำแหน่งสัมบูรณ์เมื่อเปิดเครื่อง เมื่อเครื่องเปิดหลังจากวันหยุดสุดสัปดาห์, หลังจากหยุดฉุกเฉิน, หรือหลังจากข้อผิดพลาดของคอนโทรลเลอร์ที่สำรองข้อมูลด้วยแบตเตอรี่, HC-SFS703 จะรายงานมุมเพลาสัมบูรณ์ที่แน่นอน — รวมถึงจำนวนรอบที่สะสม — กลับไปยังแอมพลิฟายเออร์ทันที โดยไม่ต้องมีการเคลื่อนที่ของเพลา แอมพลิฟายเออร์จะตรวจสอบตำแหน่งและแกนพร้อมใช้งาน ไม่ต้องมีรอบการกลับไปยังตำแหน่งอ้างอิง หมายถึงการเริ่มทำงานใหม่เร็วขึ้น, ลำดับการเริ่มทำงานง่ายขึ้น, และไม่จำเป็นต้องมีเครื่องหมายอ้างอิงเชิงกลหรือสวิตช์พรอกซิมิตี้โฮมบนแกนที่ต้องการตำแหน่งสัมบูรณ์
ตำแหน่งแบตเตอรี่ แบตเตอรี่สำรองที่รักษาตัวนับสัมบูรณ์แบบหลายรอบตลอดการปิดเครื่องคือ Mitsubishi A6BAT lithium unit, ซึ่งอยู่ที่ด้านในของแอมพลิฟายเออร์ MR-J2S-700 — ไม่ได้อยู่ที่มอเตอร์ นี่มีความสำคัญต่อการบำรุงรักษา: การเปลี่ยนแบตเตอรี่จะทำที่แผงควบคุม, ไม่ใช่ที่มอเตอร์, และมอเตอร์ไม่จำเป็นต้องถูกรบกวน เปลี่ยน A6BAT เมื่อแอมพลิฟายเออร์แสดงการแจ้งเตือนแบตเตอรี่ต่ำ การปล่อยให้แบตเตอรี่หมดสมบูรณ์จะรีเซ็ตตัวนับสัมบูรณ์และต้องมีรอบการกลับไปยังตำแหน่งอ้างอิงก่อนที่แกนจะสามารถกลับมาทำงานได้
HC-SFS703 ถูกออกแบบมาเพื่อใช้กับ ตระกูลแอมพลิฟายเออร์ MR-J2S-700 — แพลตฟอร์ม J2-Super ที่มีความจุ 7kW มีสามรุ่นที่ครอบคลุมสถาปัตยกรรมควบคุมหลัก:
MR-J2S-700A รับคำสั่งแบบพัลส์เทรนและอนาล็อกจากระบบ CNC, PLC และคอนโทรลเลอร์การเคลื่อนไหว มีโหมดควบคุมตำแหน่ง, ความเร็ว, และแรงบิดทั้งหมด, พร้อมการทำงานแบบสวิตช์โหมด (P/S, S/T, T/P) การเชื่อมต่อ RS-232C รองรับซอฟต์แวร์ตั้งค่า MR Configurator นี่คือตัวเลือกทั่วไปสำหรับเครื่องมือเครื่องจักรและแอปพลิเคชันอัตโนมัติทั่วไปที่คำสั่งแกนมาจากแหล่งสัญญาณพัลส์หรืออนาล็อก
MR-J2S-700B เชื่อมต่อกับคอนโทรลเลอร์การเคลื่อนไหว Mitsubishi ซีรีส์ A และ Q ผ่านบัสอนุกรมใยแก้วนำแสง SSCNET คำสั่งตำแหน่งทั้งหมดเดินทางผ่านเครือข่ายใยแก้ว; การป้อนกลับของตัวเข้ารหัสจะกลับมาผ่านลิงก์เดียวกัน นี่คือแอมพลิฟายเออร์ที่ถูกต้องสำหรับระบบหลายแกนที่ประสานงานกันภายใต้คอนโทรลเลอร์การเคลื่อนไหวของ Mitsubishi — เครื่องมือเครื่องจักรที่มีการควบคุมรูปทรงหลายแกนพร้อมกัน, เครื่องจักรส่งถ่าย, หรือแอปพลิเคชันใดๆ ที่แกนหลายแกนต้องเคลื่อนที่ในความสัมพันธ์ทางเรขาคณิตที่กำหนด
MR-J2S-700CP รวมฟังก์ชันการกำหนดตำแหน่งในตัว สามารถเก็บตำแหน่งเป้าหมายได้สูงสุด 31 ตำแหน่งในตารางจุดภายในแอมพลิฟายเออร์ และเปิดใช้งานโดยคำสั่ง I/O หรือเครือข่าย CC-LINK ไม่จำเป็นต้องมีคอนโทรลเลอร์การเคลื่อนไหวแยกต่างหาก เป็นตัวเลือกที่ถูกต้องสำหรับแกนแบบแยกส่วนหรือแบบจุดต่อจุดที่การใช้คอนโทรลเลอร์การเคลื่อนไหวเต็มรูปแบบไม่คุ้มค่า
หมายเหตุความเข้ากันได้ HC-SFS703 ต้องการแอมพลิฟายเออร์ J2-Super ไม่สามารถใช้ร่วมกับแอมพลิฟายเออร์ MR-J2 (รุ่นแรก) ดั้งเดิมได้ ซึ่งไม่สามารถอ่านโปรโตคอลตัวเข้ารหัส J2S 17 บิตได้ ไม่สามารถใช้ร่วมกับแอมพลิฟายเออร์ MR-J3 หรือ MR-J4 ได้เช่นกัน สำหรับเครื่องจักรที่ใช้ฮาร์ดแวร์ MR-J2 ดั้งเดิม, HC-SF703 (รุ่น J2, ตัวเข้ารหัส 14 บิต, ขนาดทางกลเท่ากัน) คือเป้าหมายการจัดหาที่เหมือนกันทางกลไกซึ่งจะทำงานร่วมกับไดรฟ์ MR-J2 รุ่นแรกได้
| รุ่น | กำลังขับ | แรงบิดที่กำหนด | หน้าแปลน | แอมพลิฟายเออร์ |
|---|---|---|---|---|
| HC-SFS53 | 500 W | 1.59 Nm | 130 × 130 มม. | MR-J2S-60 |
| HC-SFS103 | 1,000 W | 3.18 Nm | 130 × 130 มม. | MR-J2S-100 |
| HC-SFS153 | 1,500 W | 4.78 Nm | 130 × 130 มม. | MR-J2S-200 |
| HC-SFS203 | 2,000 W | 6.37 Nm | 130 × 130 มม. | MR-J2S-200 |
| HC-SFS353 | 3,500 W | 11.1 Nm | 176 × 176 มม. | MR-J2S-350 |
| HC-SFS703 | 7,000 W | ~22.3 Nm | 176 × 176 มม. | MR-J2S-700 |
HC-SFS703 คือมอเตอร์ที่มีความจุสูงสุดในกลุ่ม HC-SFS 3000 รอบต่อนาที มีหน้าแปลนขนาด 176 × 176 มม. เหมือนกับ HC-SFS353 ทำให้เป็นการอัปเกรดทางกลโดยตรงสำหรับเครื่องจักรที่แกน 3.5kW ต้องการการปรับปรุงเพื่อเพิ่มกำลังขับ
แกนเครื่องมือเครื่องจักรความเร็วสูง แกนฟีดเครื่องจักร CNC เจียระไน, มิลลิ่ง, และกลึง ซึ่งความเร็วในการเคลื่อนที่อย่างรวดเร็วเป็นตัวขับเคลื่อนเวลาวงจร ได้รับประโยชน์จากมอเตอร์เซอร์โว 3,000 รอบต่อนาทีที่ขับเคลื่อนสกรูบอลด้วยความเร็วเชิงเส้นที่สูงขึ้นโดยไม่มีเกียร์ลดความเร็วระหว่างมอเตอร์และสกรู ความละเอียดของตัวเข้ารหัส 17 บิตรักษาการป้อนกลับตำแหน่งระดับต่ำกว่าไมครอนตลอดช่วงการเคลื่อนที่
การกำหนดตำแหน่งด้วยเลเซอร์คัตติ้งและพลาสม่า แกนกำหนดตำแหน่งหัวตัดบนระบบเลเซอร์และพลาสม่าแบบระนาบต้องการความเร็วในการหมุนสูงร่วมกับการป้อนกลับตำแหน่งความละเอียดสูงเพื่อการติดตามเส้นทางที่แม่นยำ การให้คะแนน 3,000 รอบต่อนาทีของ HC-SFS703 และตัวเข้ารหัส 131,072 ppr เหมาะสมกับสิ่งนี้โดยตรง
การบรรจุภัณฑ์และการประกอบปริมาณงานสูง แกนป้อนหลักในสายการบรรจุภัณฑ์ — ไดรฟ์ฟิล์ม, ลูกกลิ้งดึงแบบฟอร์ม-ฟิลล์-ซีล, สถานีตัดแบบหมุน — ทำงานอย่างต่อเนื่องด้วยความเร็วสูงภายใต้ภาระปานกลาง จุดการทำงาน 7kW 3,000 รอบต่อนาที ตรงกับกลไกเหล่านี้โดยไม่ต้องใช้ขั้นตอนการลดความเร็วที่เพิ่มระยะคลอนและเพิ่มแรงเฉื่อยของแกน
ไดรฟ์เครื่องจักรส่งถ่ายและสะพานแขวน ระบบสะพานแขวนและส่งถ่ายที่ขับเคลื่อนด้วยเซอร์โวพร้อมมวลโหลดปานกลางและการหมุนเวียนเปิด-ปิดบ่อยครั้ง ใช้มอเตอร์แรงเฉื่อยปานกลางความเร็วสูงเพื่อลดเวลาเดินทางของแกนระหว่างสถานี การผสมผสานระหว่างความเร็วที่กำหนด, แรงบิดสูงสุดสำหรับการเร่ง, และตัวเข้ารหัสแบบสัมบูรณ์ของ HC-SFS703 เหมาะสมกับเครื่องจักรประเภทนี้โดยตรง
แกนที่ 4 และการหมุนดัชนีกำลังสูง แกนหมุนบนศูนย์กลางเครื่องจักรที่ใช้การลดเกียร์โดยตรงหรือแบบขั้นตอนเดียวต้องการความละเอียดของตัวเข้ารหัสสำหรับการกำหนดตำแหน่งเชิงมุมที่แม่นยำ และความสามารถของแรงบิดในการรักษาตำแหน่งสถานีดัชนีภายใต้ภาระการตัดที่ใช้ในแต่ละสถานี
Q1: แอมพลิฟายเออร์ใดบ้างที่เข้ากันได้กับ HC-SFS703?
HC-SFS703 ต้องการแอมพลิฟายเออร์คลาส MR-J2S-700 รุ่นมาตรฐานสามรุ่นคือ MR-J2S-700A (คำสั่งอนาล็อก/พัลส์เทรน, โหมดตำแหน่ง/ความเร็ว/แรงบิด), MR-J2S-700B (บัสใยแก้วนำแสง SSCNET สำหรับคอนโทรลเลอร์การเคลื่อนไหวของ Mitsubishi), และ MR-J2S-700CP (การกำหนดตำแหน่งในตัว, ตารางจุดสูงสุด 31 จุด) มอเตอร์ไม่สามารถใช้ร่วมกับแอมพลิฟายเออร์ MR-J2-700 รุ่นแรกดั้งเดิม หรือกับแอมพลิฟายเออร์ MR-J3/MR-J4 ได้
Q2: ความแตกต่างระหว่าง HC-SFS703 และ HC-SFS702 คืออะไร?
ทั้งสองเป็นมอเตอร์ J2-Super ขนาด 7kW บนหน้าแปลนขนาด 176 × 176 มม. พร้อมตัวเข้ารหัสแบบสัมบูรณ์ 17 บิต แต่ทำงานด้วยความเร็วที่กำหนดต่างกัน HC-SFS702 ให้คะแนนที่ 2,000 รอบต่อนาที พร้อมแรงบิดต่อเนื่อง 33.4 Nm — แรงบิดสูงกว่า, ความเร็วต่ำกว่า HC-SFS703 ให้คะแนนที่ 3,000 รอบต่อนาที พร้อมแรงบิดต่อเนื่อง ~22.3 Nm — แรงบิดต่ำกว่า, ความเร็วสูงกว่า เลือกตามว่าแกนถูกจำกัดด้วยแรงบิด (702) หรือความเร็ว (703) ขนาดหน้าแปลนเหมือนกัน ดังนั้นการเปลี่ยนทางกลระหว่างทั้งสองจึงตรงไปตรงมา
Q3: สามารถใช้ HC-SFS703 กับแอมพลิฟายเออร์ MR-J2 (รุ่นแรก) ดั้งเดิมได้หรือไม่?
ไม่ HC-SFS703 ใช้โปรโตคอลตัวเข้ารหัสอนุกรม 17 บิต J2-Super ซึ่งแอมพลิฟายเออร์ MR-J2 ดั้งเดิมไม่สามารถอ่านได้ สำหรับเครื่องจักรที่ใช้ฮาร์ดแวร์ MR-J2 รุ่นแรก, HC-SF703 — ขนาดทางกลเท่ากัน, ตัวเข้ารหัส 14 บิต — คือมอเตอร์ที่ถูกต้อง HC-SF703 จับคู่กับแอมพลิฟายเออร์ MR-J2-700 หรือ MR-J2S-700
Q4: แบตเตอรี่สำรองของตัวเข้ารหัสแบบสัมบูรณ์อยู่ที่ไหน?
แบตเตอรี่สำรองสำหรับตัวนับสัมบูรณ์แบบหลายรอบคือ Mitsubishi A6BAT, ซึ่งอยู่ที่ด้านในของ แอมพลิฟายเออร์เซอร์โว MR-J2S-700 — ไม่ได้อยู่ที่ตัวมอเตอร์ การเปลี่ยนแบตเตอรี่ทำที่แผงควบคุม เปลี่ยน A6BAT เมื่อแอมพลิฟายเออร์แจ้งเตือนแบตเตอรี่ต่ำ; แบตเตอรี่ที่หมดสมบูรณ์จะรีเซ็ตตัวนับสัมบูรณ์และต้องมีรอบการกลับไปยังตำแหน่งอ้างอิงก่อนที่แกนจะสามารถกลับมาทำงานได้
Q5: HC-SFS703 มีระดับ IP65 หรือไม่ และครอบคลุมอะไรบ้าง?
ใช่ HC-SFS703 มี ระดับ IP65 บนตัวมอเตอร์ ให้การป้องกันเต็มรูปแบบจากการเข้าของฝุ่น และการป้องกันจากลำน้ำฉีดโดยตรงจากทิศทางใดก็ได้ มีซีลน้ำมันติดตั้งที่ทางออกเพลา ขั้วต่อตัวเข้ารหัสและขั้วต่อสายไฟต้องจับคู่กับชุดสายเคเบิลอย่างถูกต้องเพื่อรักษาคะแนน IP65 ในการใช้งาน — ขั้วต่อที่เปิดอยู่หรือเข้าที่อย่างหลวมๆ จะทำให้ระดับการป้องกันลดลง ณ จุดเหล่านั้น โดยไม่คำนึงถึงระดับการป้องกันของตัวมอเตอร์
