รายละเอียดสินค้า:
|
| เงื่อนไข: | ประทับตราโรงงานใหม่ (NFS) | หมายเลขสินค้า: | HC-SFS1524 |
|---|---|---|---|
| ต้นทาง: | ญี่ปุ่น | ||
| เน้น: | มิตซูบิชิ อินดัสเตรียล เซอร์โวมอเตอร์,มอเตอร์เซอร์โว AC มิตซูบิชิ ยาซาวะ |
||

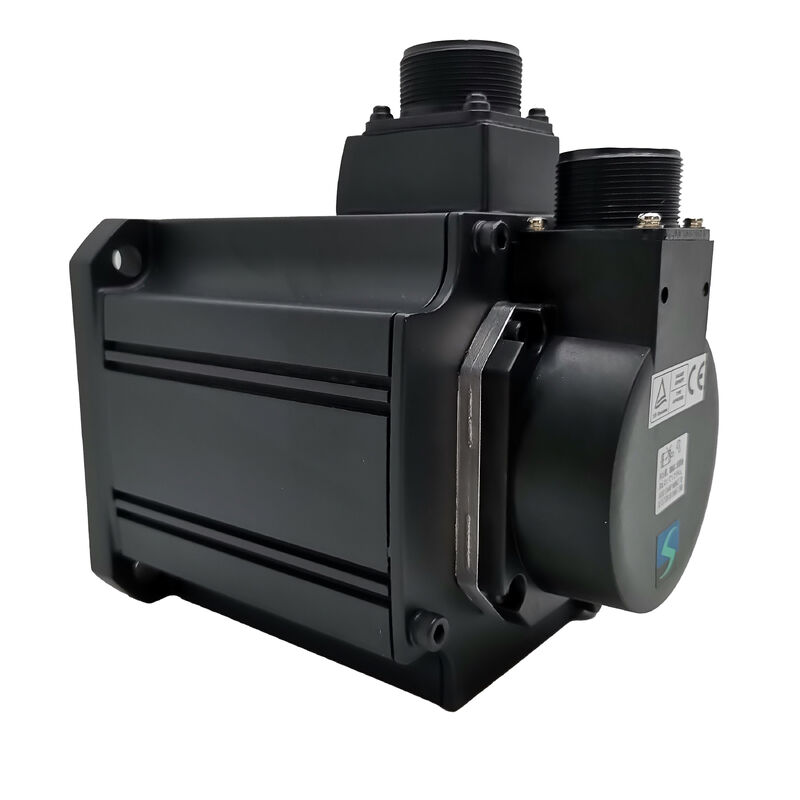

เลขส่วน:HC-SFS1524
ค้นหาเช่นกัน:HCSFS1524, HC SFS 1524, HC-SFS-1524
ซีรี่ย์:มิตซูบิชิ MELSERVO HC-SFS (J2-Super Generation)การจัดหมวดหมู่:มอเตอร์เซอร์โว AC แบบไม่ใช้แปรง อินเนอร์เซียกลาง 1.5 kW ประเภท 400V 2000 รอบ / นาที หมุนตรง ไม่มีเบรค
ส่วนใหญ่ของซีรีส์ HC-SFS ทํางานบน 200V AC ∙ ประเภทความแรงดันมาตรฐานสําหรับแพลตฟอร์ม servo ที่มาจากญี่ปุ่นHC-SFS1524เป็นเวอร์ชั่น 400 วอลต์ของมอเตอร์ 1.5kW 2000 รอบ / นาทีเดียวกัน กระดาษกลไกเดียวกัน เครื่องปรับรหัสสมบูรณ์แบบ 17 บิตเดียวกันหมวด IP65 เดียวกัน แต่ติดต่อสําหรับการทํางานในประเภท 400V และคู่กับเครื่องขยายเสียงประเภท 400V MR-J2S-200_4.
ความหมายทางการปฏิบัติก็ง่าย:โรงงานและผู้ผลิตเครื่องจักรที่ทํางานบนพื้นฐาน 400V AC ของยุโรปหรือสากล ไม่จําเป็นต้องใช้เครื่องแปลงเพื่อขับเคลื่อนเครื่องขับเคลื่อน Mitsubishi J2-Super. HC-SFS1524 ติดต่อตรงกับไฟฟ้าท้องถิ่น การออกแบบแผ่นที่เรียบง่ายกว่า การสูญเสียของทรานฟอร์เมอร์และ footprint หายไป5kW มีให้บริการที่แกนมอเตอร์โดยไม่ต้องแปลง overhead.
เครื่องยนต์เองเป็นเครื่องยนต์และไดนามิกที่เหมือนกันกับตัวแทน 200 วอลต์ ของมัน. ทอมปอร์คชื่อของ 7.16 Nm, ทอมปอร์คสูงสุดของ 21.6 Nm, อินเนอร์เซียหมุนของ 0.002 kg · m2,และเครื่องรหัสซีเรียลอับซูลต์ขนาด 17 บิท ที่ความเร็ว 131,072 ppr งหมดเท่ากัน ยกท้าย "4" ในเบอร์ส่วนคือทั้งหมดที่ระบุการจําหน่ายพลังงาน สําหรับช่างที่ระบุระบบ servo สําหรับสาย 400VHC-SFS1524 คือจุดเข้าของชุด HC-SFS ที่ 1.5kW
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | HC-SFS1524 |
| ปริมาณผลิต | 1,500 W (1.5 kW) |
| โลเตชั่นไฟฟ้า | ประเภท 400V (3-Phase 380~480V AC) |
| ความเร็วปริมาณ | 2,000 รอบ / นาที |
| ความเร็วสูงสุด | 3,000 รอบ / นาที |
| ทอมปอร์ตระดับ | 7.16 Nm |
| ทอร์คสูงสุด | 21.6 Nm |
| ปัจจุบัน | 4.4 A |
| ปัจจุบันสูงสุด | 13.2 A |
| ประเภท Encoder | 17 บิท ซีเรียล อับซอลูท |
| ความละเอียดของ Encoder | 131,072 ppr |
| อินเนอร์ตี้ของโรเตอร์ | 0.002 กิโลกรัม |
| ประเภทหม้อ | สายตรง (ไม่มีเส้นทาง) |
| เบรกไฟฟ้าแม่เหล็ก | ไม่มี |
| ขนาด flange | ขนาดความกว้าง |
| ระดับการคุ้มครอง | IP65 |
| ปรางน้ํามัน | อุปกรณ์ |
| ประเภทความอ่อนแอ | อัตราเฉื่อยเฉลี่ย |
| อุณหภูมิบริเวณ (การทํางาน) | 0°C ถึง +40°C |
| น้ําหนักของเครื่องยนต์ | 9 กิโลกรัม |
| เครื่องขยายเสียงที่เข้ากันได้ | MR-J2S-200A4 / MR-J2S-200B4 / MR-J2S-200CP4 |
| การผลิตชุด | MELSERVO J2-Super |
| สถานะ | สิ้นการผลิต |
การนําการเลือกมอเตอร์เซอร์โวโดยทั่วไปเดินผ่านกําลัง, ความเร็ว, ทอร์ค, และความละเอียดของโคเดอร์มันมักจะเป็นข้อจํากัดที่คงอยู่ ราคาที่ให้คือสิ่งที่มันมีซึ่งทําให้ HC-SFS1524 เป็นตัวเลือกที่ไม่ซับซ้อนสําหรับอุปกรณ์ 400 วอลล์
ความซับซ้อนเกิดขึ้นเมื่อเครื่องจักรที่ออกแบบให้กับประเภทความดันหนึ่งถูกนําออกใหม่หรือย้ายเครื่องจักรในตลาดญี่ปุ่นที่สร้างขึ้นด้วยหน่วย HC-SFS152 (200V) ที่ถูกปรับปรุงใหม่สําหรับสายการผลิตในยุโรปต้องการเครื่องแปลงในแต่ละเครื่องขับเคลื่อนหรือการเปลี่ยนมอเตอร์โดยตรงกับ 400V. HC-SFS1524 คือการสลับตรง กลับเป็นแบบเดียวกันกับ HC-SFS152 โดยมีสายไฟต่างกันภายในมอเตอร์และคู่กับเครื่องขยายเสียงที่แตกต่างกันแต่สามารถแลกเปลี่ยนกันได้โดยไม่ต้องปรับปรุงโครงสร้างเครื่องจักร, การจัดวางการเชื่อม หรือการนําสายเคเบิล
การแลกเปลี่ยนเครื่องขยายเสียงเรียบง่าย: MR-J2S-200A / B / CP กลายเป็น MR-J2S-200A4 / B4 / CP4 คาเบลโคเดอร์และสายเชื่อมพลังงานมอเตอร์เหมือนกันการตั้งค่าปารามิเตอร์จะนําไปโดยตรงสําหรับผู้ผลิตเครื่องจักรที่มาตรฐานบนแพลตฟอร์มเซอร์โวเดียวการจับคู่ 200V / 400V ภายในระยะ HC-SFS ทําให้เป็นไปได้โดยไม่ต้องรักษาการออกแบบเครื่องกลที่แยกกัน.
ข้อตักเตือนหนึ่งที่ควรระบุอย่างชัดเจน: MR-J2S-200A4 เป็นเครื่องกระตุ้นประเภท 400ไม่ควรต้องเชื่อมต่อกับปัสดุไฟฟ้า 200 วอลต์ ริมท้าย "4" บนทั้งมอเตอร์และเครื่องขยายเสียงต้องตรงกัน การผสมประเภทความดันในแพลตฟอร์มนี้ไม่ใช่ความผิดพลาดในการใช้งานที่สามารถแก้ไขได้
71.6 นิวตันเมตรต่อเนื่องที่ 2,000 รอบ / นาที เป็นจุดการทํางานที่สมดุลสําหรับแกนเซอร์โวอุตสาหกรรมระยะกลางมันเป็นทอร์คที่เพียงพอที่จะขับเคลื่อน 10 มิลลิเมตร pitch บอล-สกรูที่ความเร็วปานกลาง, ใช้ส่วนขนส่งน้ําหนักปานกลาง, ให้ข้อมูลเข้ากับตารางอินเด็กซ์หมุนที่ขับเคลื่อนด้วยเกียร์, หรือใช้เครื่องขับเคลื่อนความเข้มข้นการล่อที่มีช่วงกว้างในการทํางานที่เหมาะสม
จุดสูง 21.6 Nm બરાબર สามเท่าของการจัดจําต่อเนื่อง handle จัดระยะเร่งและความช้าของวงจรตําแหน่งสําหรับแกนที่เคลื่อนย้ายภาระประจํา 130 × 130 mm ผ่านการเคลื่อนย้ายจุด-จุดสั้นและกลับ, ทอมปิกมีให้บริการสําหรับส่วนแรกและส่วนสุดท้ายของเส้นทางขณะที่งบประมาณความร้อนยังคงไม่เปลี่ยนแปลงในช่วงความเร็วคงเครื่องขยายเสียง J2-Super ติดตามเรื่องนี้ผ่านรุ่นอุณหภูมิอิเล็กทรอนิกส์ที่ติดตั้งใน และจะแจ้งเตือน ก่อนที่เครื่องยนต์จะบรรลุอุณหภูมิที่เสียหายภายใต้วงจรทํางานใด ๆ.
อินเนอร์เซียของโรเตอร์ 0.002 kg · m2 ทําให้แรงเคลื่อนไหวมุมของมอเตอร์ต่ําเทียบกับแรงปั่นออกอินเนอร์ตี้ภาระที่สะท้อนไปยังแกนมอเตอร์ควรถูกรักษาเป็นประมาณ 10 เท่าของอินเนอร์ตี้โรเตอร์หรือน้อยกว่าสําหรับการตอบสนองแบบไดนามิกที่ดีใน 0.002 kg·m2 นั่นหมายถึง 0.02 kg·m2 ราคาสูงสุดของความอ่อนแอของภาระที่สะท้อนออกมาสําหรับการทํางานแบบมาตรฐานJ2-Super auto-tuning สามารถชดเชยได้ในระดับหนึ่งแต่การออกแบบเครื่องกลควรมีเป้าหมายที่จะอยู่ภายในกล่องนี้
HC-SFS1524 มาพร้อมกับแกนตรง, ไม่ใช้สล็อตและไม่มีเบรคไฟฟ้าแม่เหล็ก. การผสมผสานนี้เหมาะสําหรับส่วนใหญ่ของแกนเซอร์โวในประเภทความจุของมัน.
สายตรงเครื่องเชื่อม servo ความแม่นยํา, เครื่องเชื่อมดิสก์ยืดหยุ่น และคานล็อคหรือสับสับดิสก์ฮับสําหรับ pulleys เวลาทั้งหมด clamp โดยตรงกับแกนเรียบ ODเครื่องเชื่อมกรองขัดขัดบนแกนตรงที่สะอาด จับระยะเวลาหมุนเต็มรวมถึงจุดสูงโดยไม่เลื่อนการคัดเลือกคอปเลนจ์ควรถูกทําโดยมีจุดสูงของ 21.6 Nm ในใจ ไม่ใช่แค่ตัวเลขต่อเนื่อง
รายการHC-SFS1524Kเพิ่มการทํางาน keyway สําหรับแอพลิเคชั่นที่ต้องการสานที่มีสานทั้งสองรุ่นใช้เครื่องขยายเสียง MR-J2S-200_4 เดียวกัน.
ไม่มีเบรคServo lock through the amplifier's closed position loop is sufficient for horizontal axes and any mechanism where no net gravitational or spring force acts in the direction of shaft rotation when the servo is in hold state. HC-SFS1524 ครอบคลุมการใช้งานทั้งหมดเหล่านั้นอย่างสะอาดและไม่มีสายไฟและวงจรเรเล่เพิ่มเติมที่เบรคต้องการ
สําหรับแกนแนวตั้ง, อุปกรณ์อาหารชัน, เครื่องกลไกที่มีภาระแรงโน้มถ่วง, หรือการขับเคลื่อนใด ๆ ที่การเคลื่อนไหวแกนใน servo off จะสร้างอันตราย, มอเตอร์ที่ถูกต้องคือHC-SFS1524B(แกนตรง, เบรกไฟฟ้าแม่เหล็กที่ใช้สปริง) หรือHC-SFS1524BKในเครื่องจักรหลายแกนการเรียงลําดับแกนโดยว่าพวกเขาต้องการเบรคกลจริงหรือไม่ และระบุตามที่เหมาะสมจะผลิตแผ่นที่เรียบง่ายและภาระการบํารุงรักษาต่อเนื่องที่ต่ํากว่า.
HC-SFS1524 ต้องการระดับความแรง 400V MR-J2S-200มี 3 รูปแบบ แต่ละรุ่นแสดงให้เห็นถึงสถาปัตยกรรมการควบคุมที่แตกต่างกัน
MR-J2S-200A4อินเตอร์เฟซประสงค์ทั่วไป รับคําสั่งตําแหน่งรถไฟแรงกระแทกจากเครื่องควบคุม CNC หรือ PLC รวมไปถึงอัตราความเร็วและทอร์คแบบแอนาล็อกรูปแบบการควบคุมแรงหมุนและทุกการผสมสลับ (P/S), S / T, T / P). การเชื่อมต่อ RS-232C สําหรับโปรแกรมการตั้งค่า MR Configurator การเลือกมาตรฐานสําหรับเครื่องมือเครื่องมือและแกนอัตโนมัติทั่วไปที่แหล่งคําสั่งเป็นเครื่องควบคุมภายนอก
MR-J2S-200B4อินเตอร์เฟซบัส SSCNET เชื่อมต่อกับเครื่องควบคุมการเคลื่อนไหว Mitsubishi A-series และ Q-series ผ่านสายสายไฟเบอร์ออปติก SSCNETการตอบสนอง Encoder กลับผ่านเส้นใยเดียวกันข้อมูลตําแหน่งโดยเฉพาะทั้งหมด ระเบิดและการติดตามมีให้กับตัวควบคุมโดยไม่ต้องใช้สายไฟแยกเครื่องขยายเสียงที่ถูกต้องสําหรับระบบหลายแกนที่ประสานงาน ภายใต้เครื่องควบคุมการเคลื่อนไหว Mitsubishi.
MR-J2S-200CP4การตั้งตําแหน่งภายใน ไม่จําเป็นต้องใช้เครื่องควบคุมการเคลื่อนไหวภายนอกเหมาะสําหรับแกนที่มีอัตราการอัตราการอัตราการอัตราการอัตราการอัตราการอัตราการอัตรา.
เครื่องขยายเสียงทั้ง 3 เครื่อง รองรับการใช้งานเบรคไดนามิกใน MR-J2S-200_4 การปรับระบบอัตโนมัติในเวลาจริง การดึงความสั่นสะเทือนแบบปรับตัว และการใช้งานด้านการวินิจฉัยและการติดตามของ J2-Super อย่างเต็มที่
| รุ่น | ผลิต | ทอมปอร์ตระดับ | ทอร์คแม็กซ์ | แฟลนจ์ | เครื่องขยายเสียง |
|---|---|---|---|---|---|
| HC-SFS524 | 500 วัตต์ | 2.39 นิเมตร | 7.16 Nm | ขนาดความกว้าง | สินค้าที่ได้รับการรับรอง |
| HC-SFS1024 | 1,000W | 4.78 นิเมตร | 14.4 Nm | ขนาดความกว้าง | สินค้าที่ได้รับการรับรอง |
| HC-SFS1524 | 1,500W | 7.16 Nm | 21.6 Nm | ขนาดความกว้าง | สินค้าที่ได้รับการจัดจําหน่าย |
| HC-SFS2024 | 2,000W | 9.55 Nm | 28.6 Nm | 176 × 176 มิลลิเมตร | สินค้าที่ได้รับการจัดจําหน่าย |
| HC-SFS3524 | 3,500W | 16.7 Nm | 50.1 Nm | 176 × 176 มิลลิเมตร | สินค้าที่ได้รับการรับรอง |
| HC-SFS7024 | 7,000W | 33.4 Nm | 100 นิโลเมตร | 176 × 176 มิลลิเมตร | สินค้าที่ได้รับการจัดจําหน่าย |
HC-SFS1524 เป็นมอเตอร์ที่มีกําลังสูงสุดในครอบครัว 400V ที่ใช้ผนังขอบ 130 × 130 มม.. ขั้นตอนขึ้นไปยัง HC-SFS2024 นํามาทั้งแรงหมุนที่มากขึ้นและกรอบใหญ่ 176 × 176 มม. สําหรับการใช้งานที่ 130 × 130 มมตัวเลข 1524 เป็นเพดานในระดับความดันนี้.
แกนอาหารเครื่องมือเครื่องมือในพื้นฐาน 400 วอลต์เครื่องหมุน CNC เครื่องบด เครื่องบด เครื่องให้อาหารและแกนช่วยในอุปกรณ์ในยุโรปและต่างประเทศที่ทํางานด้วยพลังงาน 400 วอลต์ HC-SFS1524 ให้ผลงาน J2-Super servo ที่ 1.5kW โดยไม่มีเครื่องแปลงใด ๆ ระหว่างระบบอาหารและระบบขับเคลื่อน.
เครื่องจักรบรรจุและติดป้ายการขับเคลื่อนฟิล์ม, การควบคุมเรจิสเตอร์ และแกนการปรับสynchronization cutter ในสายการบรรจุที่การออกแบบเครื่องจักรปฏิบัติตามมาตรฐานไฟฟ้ายุโรปการจัดอันดับ 400V ทําให้การบูรณาการโดยตรงกับอุปกรณ์อุปกรณ์และส่วนที่เหลือของระบบขับเคลื่อน 400V ของเครื่อง.
การขับเคลื่อนแกนของเครื่องทับและเครื่องทับผ้าเครื่องขับเคลื่อนลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดลวดปมต่อเนื่อง 16 Nm ในโหมดควบคุมปม, การตอบสนองตําแหน่ง 17 บิต, และการทํางานในประเภท 400V เหมาะกับการใช้งานเหล่านี้โดยตรง
เครื่องขนส่งและระบบขนส่งส่วนขนส่งที่ควบคุมด้วยเซอร์โว, โรงขนส่งขนส่ง, และแกนตําแหน่งบนอุปกรณ์การประกอบและทดสอบในอํานวยการ 400 วอลต์ที่สําคัญสําหรับสายการผลิตที่มีความพร้อมสูงที่มีวงจรพลังงานบ่อย.
โรบอติกส์และระบบแกนตารีElbow and wrist joint drives on industrial robots and secondary axes on servo-driven gantry systems where the machine electrical design follows 400V European standards and the 130 × 130 mm motor frame is a packaging requirement.
Q1: ความแตกต่างระหว่าง HC-SFS1524 และ HC-SFS152 คืออะไร?
พวกเขาเป็นมอเตอร์เดียวกันที่ความดันการให้บริการที่แตกต่างกันHC-SFS152 เป็นมอเตอร์ประเภท 200Vอัตราการตั้งค่าที่ 4.4A (รอ ราคา 200V HC-SFS152 ดึง ~ 9A ที่ 200V)HC-SFS1524 เป็นเทียบเท่าประเภท 400V, ดึง 4.4A ที่ 400V, ผลิตผลิต 1.5kW เดียวกันและ 7.16 Nm ทอร์คหมายเลขเดียวกัน.ความแตกต่างทั้งหมดอยู่ในการล่อและเครื่องขยายเสียงที่เข้ากันได้: HC-SFS152 ใช้ MR-J2S-200A/B/CP (200V); HC-SFS1524 ใช้ MR-J2S-200A4/B4/CP4 (400V)
Q2: HC-SFS1524 สามารถใช้กับเครื่องกระตุ้น 200V ได้หรือไม่ หากมีแปลง step-up
ไม่ HC-SFS1524 ต้องการเครื่องกระตุ้นประเภท 400V (MR-J2S-200A4, B4 หรือ CP4)และโปรโตคอล Encoder ทั้งหมดที่ตรงกับปริมาตรการควบคุมของเครื่องขยาย 400Vการทํางานของมอเตอร์ผ่านเครื่องขยายแรง 200 วอลต์ที่ให้พลังกับทรานฟอร์ม จะผลิตความถี่ของทอร์คที่ไม่ถูกต้องและพฤติกรรมการควบคุมกระแสไฟฟ้าเครื่องยนต์ที่ถูกต้องคือ HC-SFS152 (หรือ HC-SFS152K สําหรับรุ่นแกนมีคีย์)คู่กับ MR-J2S-200A/B/CP
คําถามที่ 3: ตัวแปรเครื่องขยายเสียงไหนที่ผมควรเลือก A4, B4 หรือ CP4?
มันขึ้นอยู่กับวิธีการควบคุมแกนMR-J2S-200A4หมุนแกนที่ควบคุมโดยการขับเคลื่อนหรือสัญญาณแอนาล็อกจาก CNC หรือ PLC ภายนอก เป็นทางเลือกที่ทั่วไปสําหรับเครื่องมือทั่วไปและงานอัตโนมัติMR-J2S-200B4สําหรับแกนบนเครือข่ายควบคุมการเคลื่อนไหว Mitsubishi SSCNET (A-series หรือ Q-series) โดยที่คําสั่งทั้งหมดเดินทางผ่านบัสไฟเบอร์MR-J2S-200CP4เหมาะกับแกนตั้งตําแหน่งอิสระที่ต้องการตําแหน่งที่เก็บไว้สูงสุด 31 ที่ถูกเปิดโดย I/O โดยไม่มีตัวควบคุมการเคลื่อนไหวแยก
Q4: แบตเตอรี่โคเดอร์สมบูรณ์ตั้งอยู่ที่ไหน?
แบตเตอรี่สํารองสําหรับตัวนับสมบูรณ์หลายรอบมิตซูบิชิ A6BATหน่วยลิตยูม (Lithium Unit) อยู่ในเครื่องขยายเสียง MR-J2S-200_4ไม่อยู่ในเครื่องยนต์ สามารถเปลี่ยนที่แผ่นโดยไม่ต้องสัมผัสเครื่องยนต์การอนุญาตให้แบตเตอรี่ไปเรียบรีเซ็ตตัวนับหลายรอบและต้องการวงจรมาตรฐาน-กลับ ก่อนที่แกนจะสามารถเริ่มต้นการผลิต.
Q5: HC-SFS1524 ได้รับการจัดอันดับ IP65 สําหรับมอเตอร์ครบครันรวมถึงเครื่องเชื่อม?
รายการร่างยนต์ได้รับการจัดอันดับ IP65 ป้องกันฝุ่นและกระสุนน้ําจากทุกทิศทาง โดยมีเครื่องปิดน้ํามันที่ทางออกของ shaftความสามารถใช้ได้เพียงเมื่อเครื่องปรับรหัสและเครื่องเชื่อมพลังงานถูกเชื่อมเต็มกับชุดสายไฟที่ตรงกันการเชื่อมต่อที่ไม่ติดคู่หรือติดที่ไม่ดี ทําให้ความสามารถในการป้องกัน IP ในจุดนั้นเสี่ยง ไม่ว่าจะเป็นระดับการป้องกันของร่างกายเครื่องยนต์เองตรวจสอบเสมอว่ากลไกล็อคเครื่องเชื่อมเชื่อมถูกใช้อย่างเต็มที่หลังจากการติดตั้ง, และตรวจสอบพวกเขาในส่วนของการบํารุงรักษาตามแผนการใด ๆ ของเครื่องจักรที่ทํางานในสภาพแวดล้อมล้างล้างหรือสเปรย์น้ําเย็น
