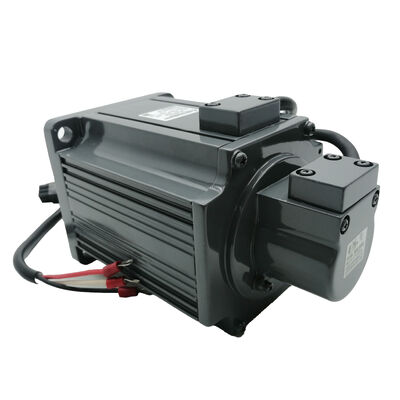

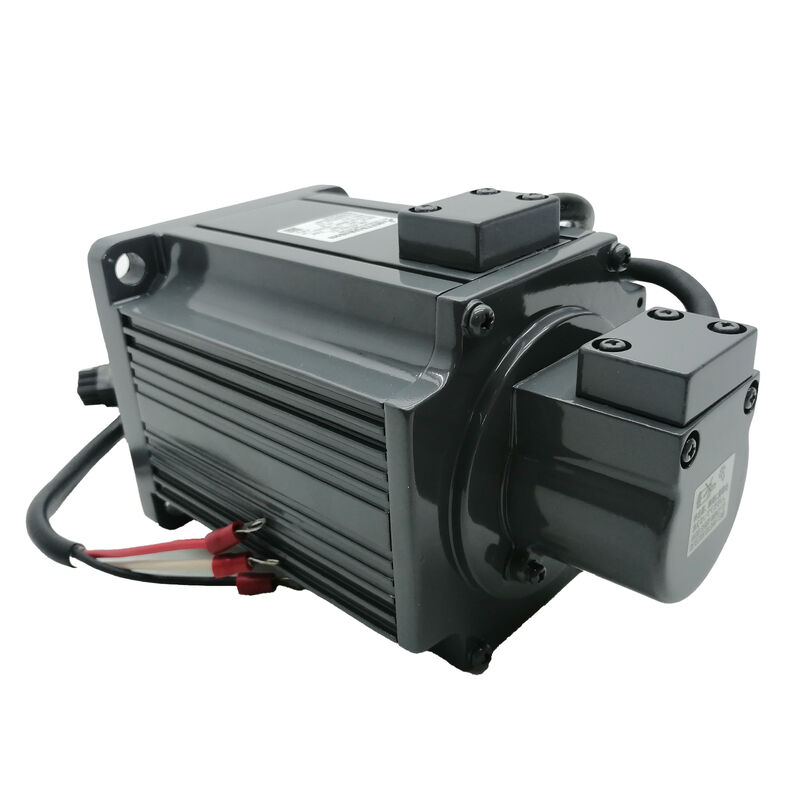

มิตซูบิชิ HA-FF33C-S5 (HAFF33CS5) ราคา 300W AC Servo Motor, Cannon Connector, Special Spec, 3000 รอบ / นาที, MELSERVO HA-FF ซีรีส์

ภาพรวมสินค้า

เลขส่วน:HA-FF33C-S5

ค้นหาเช่นกัน:HAFF33CS5, HA FF 33C S5, HA-FF33C S5ซีรี่ย์:มิตซูบิชิ MELSERVO HA-FF (ความอ่อนแอต่ํา, ความจุขนาดเล็ก)การจัดหมวดหมู่:มอเตอร์เซอร์โวไร้แปรง AC อินเนอร์เซียต่ํา 300W ประเภท 200V 3000 รอบ / นาที เครื่องเชื่อมปืน รายละเอียดพิเศษ

การเข้าใจตัวเลขส่วนนี้ในครอบครัว HA-FF

ซีรี่ย์ Mitsubishi HA-FF เป็นรุ่นก่อนของมอเตอร์ขนาดเล็ก MELSERVO หน่วยที่คอมแพคตและความอ่อนแอต่ําครอบคลุมช่วง 50W ถึง 600W ทั้งหมดมีค่าเฉพาะ 3,000 รอบ / นาทีรายการHA-FF33เป็นตัวแทนของ 300W, ด้วยแรงปั่นระดับ 2.9 Nm, แฟลนจ์ขนาดกลาง 70mm และการป้องกัน IP54.

สิ่งที่แยกระหว่างHA-FF33C-S5จากฐาน HA-FF33 มีสองตัวกําหนดเฉพาะที่กําหนดความเป็นตัวตนทางกายภาพและการปรับแต่งCในเบอร์ส่วนแสดง aเครื่องเชื่อมพลังงานชนิดปืน (MS-type round), แทนการออกของสายนําของรุ่นมอเตอร์มาตรฐาน The power phases connect through a circular military-style connector rather than pigtail leads — a meaningful difference when the motor lives inside a machine where connector engagement and disengagement is a regular maintenance task.-S5คือรายละเอียดพิเศษของโรงงานการกําหนดที่แสดงให้เห็นการปรับปรุงที่กําหนดจากมาตรฐาน ̇ โดยทั่วไปการเปลี่ยนแปลงความยาวของหม้อ การจัดตั้งสายไฟฟ้าเฉพาะเจาะจง การปรับปรุงเครื่อง Encoder หรือความต้องการในการประกอบ OEMปริมาตรการทํางานของเครื่องยนต์เองยังคงเป็นของฐาน HA-FF33.

สําหรับการจัดซื้อจัดจ้างและการบํารุงรักษา จํานวนชิ้นส่วนที่แม่นยําเต็มHA-FF33C-S5HA-FF33B-S5 หรือ HA-FF33C โดยไม่มีคําตอบ S5 เป็นส่วนกายภาพที่แตกต่างกัน

รายละเอียดเทคนิค

เฉพาะเจาะจงพิเศษ -S5 กําหนดความแตกต่างที่กําหนดโดยโรงงานของฐาน HA-FF33Cยืนยันรายละเอียดการตั้งค่าที่แม่นยํากับใบรายละเอียดของ Mitsubishi S5 สําหรับตัวเลขชิ้นส่วนนี้ ก่อนการใช้ในการออกแบบใหม่.

ซีรี่ย์ HA-FF: ขนาดเล็ก รวดเร็ว และเบา

ซีรีย์ HA-FF ของมิตซูบิชิถูกออกแบบมาเพื่อการใช้งานแบบเซอร์โวชนิดเฉพาะ: เครื่องจักรคอมแพคต์ที่ภาระเบา, ความเร็วในการทํางานสูง, และเวลาการจักรยานเป็นความกังวลหลัก.อุปกรณ์ประกอบส่วนอิเล็กทรอนิกส์กลไกการจัดการครึ่งประสาท ระบบเลือกและวางที่เล็ก โต๊ะวางตําแหน่ง X-Y น้ําหนักเบา และหัวการใช้สัญลักษณ์คือสภาพแวดล้อมที่ชุดนี้ถูกสร้างขึ้นรอบ ๆ

คุณลักษณะที่นิยามของมอเตอร์อเนอร์เซียต่ําคือความสามารถในการเร่งและลดความเร็วอย่างรวดเร็ว เมื่อแรงเคลื่อนที่มุมของโรเตอร์เองมีขนาดเล็กเทียบกับทอร์คที่เครื่องเสริมเสียงสามารถให้,แกนตอบสนองคําสั่งความเร็วได้ทันทีสําหรับแอพลิเคชั่นที่ทํางานหลายการเคลื่อนไหวตําแหน่งสั้นต่อนาทีมอเตอร์ที่มีความอ่อนแอต่ํา ทําให้การเคลื่อนไหวแต่ละครั้งรวดเร็วกว่า ใช้เวลาน้อยกว่าในช่วงกระแสสูงสุด และทําให้ผู้ออกแบบเครื่องกลสามารถกําหนดเวลาพักที่สั้นกว่าระหว่างการเคลื่อนไหว

300W HA-FF33 อยู่ในช่วงกลางของระดับ HA-FF. มันคือผลิตสองเท่าของ HA-FF13 (100W) และครึ่งหนึ่งของ HA-FF63 (600W). สําหรับประเภทของอัตโนมัติภารกิจเบา300W และ 2.9 Nm ทอร์คหมายเลขมักเป็นกําลังที่ต้องการอย่างแม่นยํา พอสําหรับการขับเคลื่อนระยะหรือกลไกโอนของน้ําหนักปานกลาง โดยไม่ต้องปรับขนาดขึ้นมอเตอร์ที่หนักกว่าที่จะเพิ่มมวลและความอ่อนแอที่ไม่จําเป็นต่อโครงสร้างเคลื่อนที่.

เครื่องเชื่อมปืนปืน: เหตุใดที่คําย่อ C สําคัญ

ในมาตรฐาน HA-FF33 การเชื่อมต่อพลังงานของมอเตอร์ออกเป็นสายนําHA-FF33Cแทนสายไฟฟ้าเหล่านั้นด้วยเครื่องเชื่อมวงกลมชนิดกระบอก MSติดตั้งโดยตรงบนกระเป๋าเครื่องยนต์

มันมากกว่าความแตกต่างทางหน้าตาเครื่องเชื่อมแบบกองทัพกลม กลุ่มเครื่องเชื่อม Mitsubishi และผู้ผลิตเครื่องยนต์อีกหลายรายการที่ใช้ในเครื่องยนต์ระดับ HA-FF มีข้อดีเชิงปฏิบัติการเฉพาะเจาะจงในสภาพแวดล้อมเครื่อง:

ยืนยันการหมั้นหมั้นแหวนล็อคบอยเน็ตบนเครื่องเชื่อมแบบ MS ล็อคด้วยคลิกอย่างแน่นอน ที่ผู้ติดตั้งสามารถรู้สึกผ่านถุงมือไม่มีความไม่ชัดเจนเกี่ยวกับการเชื่อมต่อที่สมบูรณ์.

การตัดต่อง่ายสําหรับการบํารุงรักษาการถอดมอเตอร์เพื่อเปลี่ยนเครื่องรหัส, บริการเบียร์, หรือเปลี่ยนมอเตอร์ ไม่จําเป็นกว่าจะบิดวงแหวนล็อคและดึงตัวเชื่อมทางเลือกที่อื่น ๆ การปลดปล่อยสายนําจากบล็อกปลาย ต้องการเครื่องมือและการบันทึกอย่างละเอียดเกี่ยวกับสายที่ไปไหน.

ความเหมาะสมและการเปลี่ยนเคเบิลเครื่องเชื่อม Cannon บนมอเตอร์มีมาตรฐานเชื่อมคู่ที่กําหนดไว้ สายไฟฟ้าสํารองมีให้บริการจาก Mitsubishi ในรูปของรายการ, ด้วยความยาวของสายไฟที่กําหนดไว้เครื่องยนต์สายนําต้องการผู้ติดตั้งที่จะเตรียมการปิดตามความต้องการ; มอเตอร์ประเภทเครื่องเชื่อมใช้ชุดที่กําหนดไว้

สําหรับเครื่องจักรที่จะได้รับการบํารุงรักษาในสนาม โดยเฉพาะเครื่องจักรหลายแกน ที่อาจต้องเปลี่ยนมอเตอร์หลายเครื่องในช่วงอายุการใช้งานของเครื่องอินเตอร์เฟซของสายเชื่อม ลดเวลาการใช้งานและความเสี่ยงของการผิดพลาดสายไฟ.

รายละเอียดพิเศษ -S5: ความหมายในการปฏิบัติ

มิตซุบิชิใช้คําย้อนตัวเลขอักษรตัวเลข S1, S5, S13, S15 และอื่นๆ เพื่อกําหนดรายละเอียดพิเศษของโรงงานสร้างขึ้นเพื่อตอบสนองความต้องการเฉพาะเจาะจงของ OEM และบันทึกไว้ในใบนิติบุตรภายใน Mitsubishiพวกเขาอาจรวมความยาวของแกนที่ปรับปรุงหรือกว้าง, ทิศทางการออกสายเคเบิลเฉพาะเจาะจง, ประเภทหรือความละเอียดที่แตกต่างกันหรือการผสมผสานของหลายอย่าง.

สิ่งที่สอดคล้องกับรายละเอียดพิเศษทั้งหมดคือข้อมูลการทํางานของมอเตอร์เบสHA-FF33C-S5 มีผลงานเหมือนกันกับ HA-FF33C ฐานในปารามิเตอร์ไฟฟ้าและไดนามิกทั้งหมดการกําหนด S5 บันทึกสรรพคุณทางกายภาพหรือการตั้งค่าของหน่วยเฉพาะเจาะจง

ผลเชิงปฏิบัติการสําหรับแหล่งที่มา: เพียงคําตอบที่แม่นยําเท่านั้นที่สามารถแลกเปลี่ยนได้กับคําตอบเดิม HA-FF33C โดยไม่มีคําตอบ S5 หรือมีหมายเลขสเปคพิเศษที่แตกต่างกันอาจไม่เข้ากับเครื่องเดิมเมื่อซื้อ HA-FF33C-S5 เป็นเครื่องสํารอง ให้ตรงกับหมายเลขชิ้นเต็ม หากสงสัย ให้เปรียบเทียบขนาดของเครื่องมือที่มีกับเครื่องมือเดิมก่อนการติดตั้ง

เครื่องขยายเสียงที่เข้ากันได้

มอเตอร์ซีรี HA-FF33 จับคู่กับMR-J2-40เครื่องขยายเสียงประเภท หน่วยความจุ 400W ในแพลตฟอร์ม MR-J2 รุ่นแรกการจับคู่ HA-FF33C กับ MR-J2-40CT (เครื่องกระตุ้นการตั้งตําแหน่งที่เข้ากันได้กับ CC-Link) ได้ถูกบันทึกไว้ในคู่มือการใช้ของ MR-J2-CT; สมาธิ HA-FF33 ยังคู่กับ MR-J2-40A ที่ใช้ทั่วไป

มันคุ้มค่าที่จะพูดชัดเจนเกี่ยวกับบริบทของรุ่น: ซีรี่ย์ HA-FF เป็นต้นไปของแพลตฟอร์ม J2-Super (MR-J2S) มอเตอร์เหล่านี้ใช้เครื่องรหัสลําดับก่อนหน้านี้ ไม่ใช่โปรโตคอล J2-Super 17 บิตพวกเขาเป็นไม่เข้ากันได้กับเครื่องขยายเสียง MR-J2Sโดยไม่มีเครื่องปรับฮาร์ดแวร์ และไม่เข้ากันได้กับเครื่องปรับเสียง MR-J3 หรือ MR-J4

สําหรับเครื่องจักรที่ใช้เครื่องเสริมเสียง MR-J2-40 (รุ่นแรก) ของเดิมและมอเตอร์ HA-FF33C-S5 ทางการจัดหาสินค้านั้นเรียบง่าย: เปลี่ยนแบบเดียวกันกับแบบเดียวกันสําหรับเครื่องจักรที่กําลังปรับปรุงใหม่หรือปรับปรุงขึ้นเป็นแพลตฟอร์มเซอร์โว Mitsubishi รุ่นหลัง, เครื่องยนต์ยังต้องปรับปรุงHC-KFS43หรือมอเตอร์ความจุขนาดเล็กแบบอ่อนแอที่คล้ายกันจากชุดหลัง ๆ ที่ตรงกับรุ่นเครื่องขยายเสียงใหม่

แบตเตอรี่สําหรับการสํารองตําแหน่งสมบูรณ์ หากระบบใช้โหมดโคเดอร์สมบูรณ์ ตั้งอยู่ในเครื่องขยายเสียง MR-J2 ไม่ใช่ในมอเตอร์

ภาพรวมความจุของซีรีย์ HA-FF

ทุกรุ่นในช่วงนี้แบ่งปันความเร็ว 3000 รอบ / นาที และปรัชญาการออกแบบความอ่อนแอต่ํา, ความจุขนาดเล็ก HA-FF33 อยู่ในช่วงกลางของความจุมีการจัดอันดับ IP54 เหมือนกับ 050W, 400W, และหน่วย 600W (รุ่น 100W และ 200W มี IP44 แทน IP54 รายละเอียดที่คุ้มค่าการตรวจสอบเมื่อมอเตอร์ถูกใช้ในสภาพแวดล้อมที่มีน้ําหรือน้ําเย็นกระจายบางครั้ง)

การใช้งานทั่วไป

การประกอบและการจัดการองค์ประกอบอิเล็กทรอนิกส์หัวเก็บและวาง, เครื่องเลี้ยงเทปส่วนประกอบ, และแกนระยะการผูกบนอุปกรณ์ประกอบที่ติดอยู่บนพื้นผิวเป็นการใช้งานซีรีส์ HA-FF คลาสสิคการผสมผสานของความอ่อนแอหมุนที่ต่ํา ผันเร็ว ผสมผสานทางกายภาพที่คอมแพคต์ เหมาะสําหรับเครื่องประกอบหลายแกนที่เครื่องขับเคลื่อน servo ขนาดเล็กหลายตัวเข้ากับขนาดเครื่องที่จํากัด.

อุปกรณ์การจัดการแผ่น semiconductorแขนโอนแผ่น, เครื่องบรรจุกระจก, และเครื่องขับเคลื่อนระยะบนอุปกรณ์การประมวลผลครึ่งประสาทใช้มอเตอร์เซอร์โวขนาดเล็กความแรงต่ําใน 200 วอลต์ในช่วงความจุที่ HA-FF33 ครอบคลุม.การก่อสร้างที่ปิดที่ IP54 ให้ความคุ้มกันอย่างเพียงพอต่อฝุ่นสภาพแวดล้อมกระบวนการและปนเปื้อนทางอากาศที่มีอยู่ในระบบเหล่านี้.

เครื่องฉลาก และเครื่องพิมพ์และฉลากการจัดสรรสัญลักษณ์ที่ขับเคลื่อนด้วยเซอร์โวและหัวเครื่องฉีดต้องการการปรับสynchronization ความเร็วที่แม่นยํากับสายการผลิต การสร้างเครื่องจักรกลเบาเพื่อลดความอ่อนแอบนแขนเครื่องฉีดและตัวประกอบเครื่องยนต์ขนาดเล็กHA-FF33C-S5 ด้วยอินเตอร์เฟซเชื่อม และความจุ 300W เหมาะกับประเภทการใช้งานนี้ดี

ขั้นตอนการตั้งตําแหน่ง X-Y และการตรวจสอบขนาดเล็กเครื่องประกอบการวัดพิกัด ระบบตรวจสอบทางแสงและเครื่องช่วยในการแปรรูป CNC ขนาดเล็กที่มีน้ําหนักเบาในการใช้เครื่องขับเคลื่อน servo ขนาดต่ํา โดยข้อจํากัดการออกแบบที่เด่นคือผลงานเร่งแทนแรงปั่นที่คง.

แกนช่วยในเครื่องจักรขนาดใหญ่ไม่ใช่ทุกแกนเซอร์โวบนเครื่องมือหรือสายการบรรจุสินค้า เป็นเครื่องขับเคลื่อนอาหารหรือการปรับปรุงหลักและตัวขับเคลื่อนกั้นตัวช่วยมักทํางานที่ 200 ~ 400W กับภาระเบา. HA-FF33 จัดการแกนรองเหล่านี้อย่างสะอาด ภายในชั้น IP54 ของมัน

คํา ถาม ที่ ถาม บ่อย

คําถามที่ 1: คําท้าย "C" หมายถึงอะไรบน HA-FF33C-S5 และมันสามารถแลกเปลี่ยนกับ HA-FF33 มาตรฐานได้หรือไม่?

"C" แปลว่าเครื่องเชื่อมประเภทปืน (MS-type round)สําหรับการเข้าพลังงานของมอเตอร์, แทนสายนําบน HA-FF33 มาตรฐาน รายละเอียดไฟฟ้าและผลประกอบการเป็นเหมือนกัน 300W, 2.9 Nm ทอร์คหมายเลข, 3,000 rpmพวกเขาไม่สามารถเปลี่ยนกันได้โดยไม่มีการปรับปรุงสายไฟฟ้า, เพราะมอเตอร์มาตรฐานจะสิ้นสุดในสายไฟเปล่าในขณะที่ตัวประเภท C จะสิ้นสุดในตัวเครื่องเชื่อมแบบกลมมั่นใจว่าการประกอบสายไฟฟ้าของคุณใช้สายเชื่อมคู่ที่ถูกต้องสําหรับตัวแปร C ก่อนสั่ง.

Q2: รายละเอียดพิเศษ "-S5" ระบุอะไร และ HA-FF33C มาตรฐานสามารถแทนที่ได้หรือไม่?

-S5 เป็นรายละเอียดพิเศษของโรงงานที่กําหนดการปรับปรุงจากมอเตอร์มาตรฐาน ครับ โดยทั่วไปคือมิติของ shaft, การเดินสายไฟฟ้า, หรือลักษณะการติดตั้งที่กําหนดโดยลูกค้า OEM ผลงานของมอเตอร์พื้นฐานไม่เปลี่ยนแปลงไม่ว่า HA-FF33C มาตรฐานสามารถแทนที่ ขึ้นอยู่กับสิ่งที่การปรับปรุง -S5 จริงๆ กําหนด. โดยไม่ยืนยันใบรายละเอียดของ S5 จาก Mitsubishi การเปลี่ยนมีความเสี่ยงของความเหมาะสมทางกายภาพหรือการปรับแต่งที่ไม่ตรงกัน

Q3: เครื่องขยายเสียงไหนที่เข้ากันได้กับ HA-FF33C-S5?

ซีรีย์ HA-FF33C คู่กับMR-J2-40เครื่องกระตุ้นประเภท ✅ พลาตฟอร์ม MR-J2 รุ่นแรกขนาด 400W. MR-J2-40A เป็นตัวแปรอินเตอร์เฟซแบบอานาล็อก / อัมพวาสทั่วไป; MR-J2-40CT รองรับการตั้งตําแหน่ง CC-Link.เครื่อง Encoder ของซีรีส์ HA-FFไม่เข้ากันได้กับเครื่องขยายเสียง MR-J2S, MR-J3 หรือ MR-J4มอเตอร์เหล่านี้เป็นของรุ่นก่อน J2S และต้องการแพลตฟอร์มขยายเสียง MR-J2 ของเดิม

Q4: ระดับการป้องกัน IP54 คืออะไร และมันเพียงพอสําหรับสภาพแวดล้อมของน้ําเย็นหรือไม่

IP54 หมายถึงเครื่องยนต์ถูกคุ้มครองจากฝุ่นที่เข้าถึงเพียงพอที่จะป้องกันการฝากที่อันตราย (ไม่ป้องกันฝุ่นได้อย่างสมบูรณ์) และจากน้ําที่กระจายมาจากทิศทางใด ๆเหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมภายในห้องที่มีการสเปรย์ของสารเย็นที่เกิดขึ้น หรือหมอกเบาใช่แล้วไม่ได้รับการกําหนดสําหรับเจ็ตของเหลวเย็นโดยตรงหรือการดําน้ํา.ในสภาพแวดล้อมที่มีน้ําเย็นหนักหรือการล้างล้าง, ตรวจสอบว่า IP54 พอสมควรหรือไม่ หรือต้องการมอเตอร์ที่มีระดับสูงกว่ารุ่น HA-FF13 และ HA-FF23 มี IP44 เท่านั้น ราคา IP54 ของ HA-FF33 แข็งแรงกว่าเล็กน้อยภายในครอบครัว.

Q5: ซีรีย์ HA-FF ได้ถูกเลิกผลิตแล้ว ซีรีย์ HA-FF33C-S5 ยังสามารถซื้อจากไหนได้

ซีรีย์ HA-FF ทั้งหมดถูกหยุดโดย Mitsubishi แต่ HA-FF33C-S5 ยังคงมีอยู่ร้านค้าอัตโนมัติอุตสาหกรรม และร้านซ่อมแซมที่ได้รับการรับรองที่เชี่ยวชาญในส่วนประกอบของ Mitsubishi servo หน่วยที่ปรับปรุงใหม่ ณ ที่ที่มอเตอร์ถูกแยกแยก, หมุนเปลี่ยน,และได้รับการทดสอบภายใต้ภาระ เป็นทางเลือกที่เหมาะสมสําหรับการบํารุงรักษาเครื่องจักรที่มีอยู่สําหรับการออกแบบเครื่องใหม่หรือการปรับปรุงเครื่องใหญ่ มิตซูบิชิแนะนําการย้ายไปยังมอเตอร์อัตราการทํางานต่ําของรุ่นปัจจุบัน เช่นHG-KN หรือ HC-KFSด้วยเครื่องขยายเสียง MR-J4 หรือ MR-JE ที่เข้ากันได้
