รายละเอียดสินค้า:
|
| เงื่อนไข: | ประทับตราโรงงานใหม่ (NFS) | หมายเลขสินค้า: | HC-SFS502K |
|---|---|---|---|
| ต้นทาง: | ญี่ปุ่น | ||
| เน้น: | มิตซูบิชิ อินดัสเตรียล เซอร์โวมอเตอร์,มอเตอร์เซอร์โว AC มิตซูบิชิ ยาซาวะ |
||

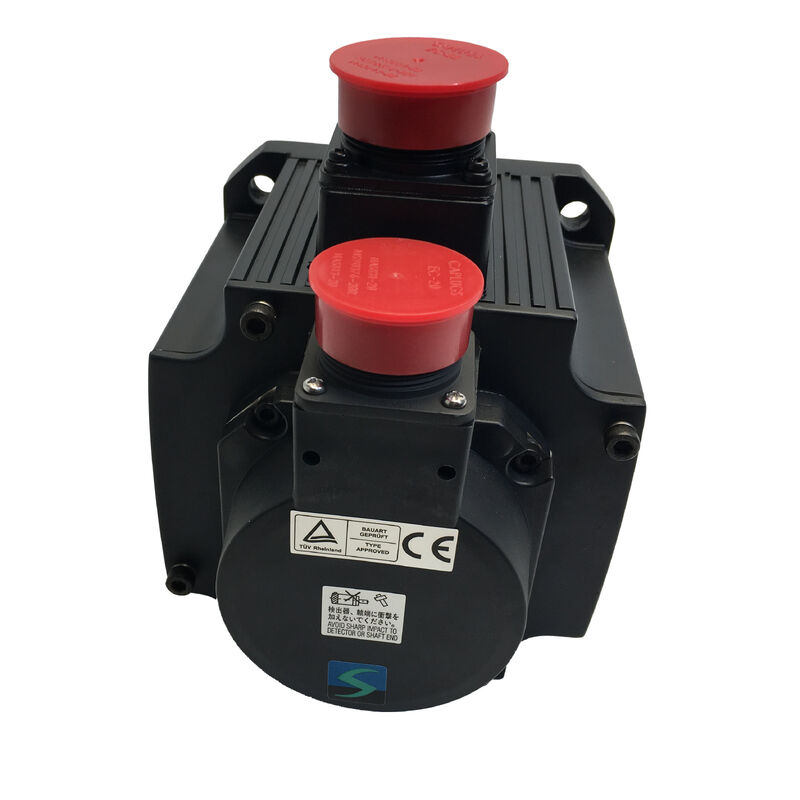

เลขส่วน:HC-SFS502K
ค้นหาเช่นกัน:HCSFS502K, HC SFS 502K, HC-SFS-502K
ซีรี่ย์:มิตซูบิชิ MELSERVO HC-SFS (J2-Super Generation)
การจัดหมวดหมู่:มอเตอร์เซอร์โว้ออนไลน์ไร้แปรงแบบอินเนอร์เซียขนาดกลาง 5 kW ประเภท 200V 2000 รอบ / นาที คีย์ชัฟท์ ไม่มีเบรก
มีเหตุผลที่จุด 5kW ในสายมอเตอร์เซอร์โวมักจะเต็มไปด้วยประชากร มันอยู่ที่ชายแดนระหว่างแกนที่มอเตอร์คอมแพคต์สามารถจัดการกับแกนที่ต้องการกรอบขนาดใหญ่สําหรับนักออกแบบเครื่องจักร, มันเป็นขั้นตอนความจุสุดท้าย ก่อนที่ขอบ 176 × 176 มิลลิเมตรจะกลายเป็นที่เลี่ยงไม่ได้Mitsubishi HC-SFS502Kจะถึงจุดนั้นแล้วในกรอบใหญ่ ด้วยแรงหมุนต่อเนื่อง 23.9 นิโอนเมตร และแรงหมุนสูงสุด 71.6 นิโอนเมตร พร้อมที่จะจัดการกับสิ่งที่แกนต้องการ
ริมท้าย "K" เป็นตรง: การแปรรูป keyway บนแกน, ไม่มีเบรคไฟฟ้าแม่เหล็ก. การผสมผสานนี้กําหนดการบูรณาการทางกล. แกน keyed ส่งผลบวกเส้นทางของแรงหมุนที่ล็อคด้วยเครื่องกลไปยังส่วนประกอบที่ขับเคลื่อน, เครื่องยางยางโซ่, เครื่องยางเข็มขัดเวลา, หรือสานใด ๆ ที่ต้องการมากกว่าการขัดแย้งเพื่อส่ง 5kW เต็มอย่างน่าเชื่อถือ. การไม่มีเบรคทําให้วงจรเรียบง่ายบนแกนที่ไม่จําเป็นต้องมี.ระหว่างสองทางเลือกนั้น, HC-SFS502K ครอบคลุมส่วนที่สําคัญของโลกจริง 5kW การออกแบบแกน
หลังหลุมเครื่อง Encoder ซีรีย์สมบูรณ์แบบ 17 บิตที่ 131,072 ppr ทําสิ่งที่ J2-Super Encoders ทํา: ส่งตําแหน่งการหมุนหลายครั้งที่สมบูรณ์แบบเมื่อเปิดไฟโดยไม่ต้องหมุนเวียนการสั่งซื้อ072 ตําแหน่งมุมต่อรอบกลับสู่เครื่องขยายเสียง MR-J2S-500, และบันทึกการนับรอบที่สะสมผ่านเหตุการณ์การปิดพลังงานใด ๆ บนแบตเตอรี่ในเครื่องเสริมเสียง. แกนรู้ว่ามันอยู่ที่ไหนในขณะที่พลังงานกลับมา
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | HC-SFS502K |
| ปริมาณผลิต | 5,000 W (5 kW) |
| โลเตชั่นไฟฟ้า | ประเภท 200 วอลต์ (3-Phase 200~230V AC) |
| ความเร็วปริมาณ | 2,000 รอบ / นาที |
| ความเร็วสูงสุด | 3,000 รอบ / นาที |
| ทอมปอร์ตระดับ | 23.9 Nm |
| ทอร์คสูงสุด | 71.6 Nm |
| ประเภท Encoder | 17 บิท ซีเรียล อับซอลูท |
| ความละเอียดของ Encoder | 131,072 ppr |
| ประเภทหม้อ | เครื่องสกัดสกัดสกัด |
| เบรกไฟฟ้าแม่เหล็ก | ไม่มี |
| ขนาด flange | 176 × 176 มิลลิเมตร |
| ระดับการคุ้มครอง | IP65 |
| ปรางน้ํามัน | อุปกรณ์ |
| ประเภทความอ่อนแอ | อัตราเฉื่อยเฉลี่ย |
| อุณหภูมิบริเวณ (การทํางาน) | 0°C ถึง +40°C |
| อุณหภูมิในการเก็บ | -15°C ถึง +70°C |
| ความต้านทานการสั่น (แกน X) | 24.5 m/s2 |
| ความต้านทานการสั่น (แกน Y) | 29.4 m/s2 |
| เครื่องขยายเสียงที่เข้ากันได้ | MR-J2S-500A / MR-J2S-500B / MR-J2S-500CP |
| การผลิตชุด | MELSERVO J2-Super |
| สถานะ | สิ้นการผลิต |
ทอร์คเป็นสกุลของแกนเซอร์โว ความเร็วก็สําคัญเหมือนกัน แต่สําหรับส่วนใหญ่ของการตั้งตําแหน่งและการขับเคลื่อนกระบวนการ คําถามที่วิศวกรต้องตอบคือเครื่องยนต์นี้สามารถยึดแรงหมุนที่ต้องการได้ในวงจรการทํางานที่ต้องการโดยไม่ต้องก่อให้เกิดสัญญาณเตือนอาการอ้วนหรือทําให้การลอกรังสีเสื่อม?
ด้วยความเร็วต่อเนื่อง 23.9 Nm HC-SFS502K มีความจุจริง มันสามารถขับเคลื่อน 20 มิลลิเมตรทําการขับเคลื่อนการล่อโดยรักษาความเครียดของเว็บที่คงที่ ผ่านช่วงความกว้างของม้วนที่มีความหมาย, อาหารวัสดุผ่านเครื่องกดหรือสถานีการปั้น, หรือพลังงานโต๊ะอัตราแสดงผลการหมุนผ่านวงจรการผลิตเต็ม. The continuous rating is not a derated peak — it is the torque the motor can sustain indefinitely at rated speed under the thermal conditions the J2-Super amplifier's electronic thermal model accounts for.
ความสูงสุด 71.6 Nm બરાબર สามเท่าของตัวเลขต่อเนื่อง มีให้บริการสําหรับความเร่งและความช้าในแต่ละวงจรตําแหน่งแกน 5kW ทําการเคลื่อนไหวที่รวดเร็วจากจุดไปจุด ใช้เวลารอบเล็ก ๆ น้อย ๆ ของเวลาของมันที่แรงหมุนสูงสุดในช่วงการเร่ง, ส่วนใหญ่ของเวลาวงจรที่หรือต่ํากว่าทอมต่อเนื่อง, และอีกส่วนเล็ก ๆ น้อย ๆ ที่ช้าลง. อัตราส่วน 3: 1 สูงต่อต่อเนื่องรองรับรูปแบบนั้น The MR-J2S-500's built-in electronic thermal model tracks the cumulative thermal load across the full duty cycle and raises an alarm before the motor reaches a damaging thermal state — not at the moment of overloadแต่คาดการณ์จากประวัติการทํางาน
จํานวนหนึ่งที่ควรมีไว้ในใจระหว่างการออกแบบระบบคู่มือการใช้งานของเครื่องขยายเสียง MR-J2S-500 แนะนําให้รักษาแรงหมุนที่ไม่สมดุลบนแกนตั้งที่ 70% หรือต่ํากว่าแรงหมุนหมายเลขของมอเตอร์ใน 23.9 Nm จํานวนนี้หมายถึงการรักษาทอร์คที่ไม่สมดุลที่เกิดจากแรงโน้มถ่วง ต่ํากว่า 16.7 Nm สําหรับการทํางานที่น่าเชื่อถือ หากการใช้งานเกินขั้นต่ํานี้เครื่องยนต์ที่มีมุมกําลังต่อเนื่องสูงกว่าคือเส้นทางที่ถูกต้อง ไม่ยอมรับการทํางานขอบที่ขั้นต่ํา.
การตัดสินใจระหว่างแกนตรงและแกนที่ใช้สัญลักษณ์คาดว่าจะไม่ได้รับพื้นที่มากในเอกสาร servo มอเตอร์ มันควรเพราะการเลือกมีผลสัมฤทธิ์ทางปฏิบัติที่แสดงออกในการติดตั้งความน่าเชื่อถือในระยะยาว, และบางครั้งในการแก้ปัญหาโทรศัพท์ที่ใช้เวลาหลายสัปดาห์ในการแก้ไข
การเชื่อมโยงคลับขัดส่งแรงหมุนผ่านแรงสัมผัสระหว่างช่องเจาะของฮับและแกน ODกรงนั้นถูกกําหนดในตอนการติดตั้ง และต้องยังคงเพียงพอที่จะต้านทานแรงหมุนสูงสุดเต็ม.6 Nm ในกรณีนี้ตลอดอายุการใช้งานของมอเตอร์ ความสั่นสะเทือน, หมุนเวียนความร้อน, และการใช้งานเครื่องจักรกลปกติทั้งหมดลดแรง clamping ในช่วงเวลาเครื่องเชื่อมที่เพียงพอในวันแรกอาจพัฒนาการคลื่นภายใต้หมุนย้อนสูงสุดที่ผ่านไปหลังจากการผลิต 1 ปีเมื่อมันเกิดขึ้น, การสลิดมักจะระยะสั้น, ความผิดพลาดต่อไปนี้ที่ผลิตเป็นเล็ก, และสัญญาณเตือนอาจจะไม่ออกและสาเหตุเบื้องต้นมันยากที่จะหา.
คีย์เวย์บน HC-SFS502K กําจัดความอ่อนแอทั้งหมด ทอร์คถูกส่งผ่านส่วนตัดตัดของคีย์เองการเข้าแรงกระแทกจากการติดต่อโซ่หรือเครือเกียร์, ทอมปิกสูงสุด 71.6 Nm ระหว่างวงจรเร่งรุนแรง ไม่มีอันใดที่ท้าทายกุญแจที่ติดตั้งอย่างถูกต้องในแบบที่พวกเขาท้าทายกริ๊กกริ๊กเส้นทางของทอมปอร์คเป็นบวกด้วยกลไกและไม่เสื่อมลงกับชั่วโมงการใช้งาน.
การสอดคล้องทางการปฏิบัติ: คานที่ใช้กุญแจต้องมีช่องคีย์เวย์ ซึ่งเป็นการแปรรูปที่ซับซ้อนมากกว่าการแปรรูปที่เรียบเครื่องยนต์, ล้อสับสน์นี้ไม่เพิ่มอะไรที่สําคัญ สําหรับฮับที่ออกจากชั้นวางที่มีเพียงกับการเจาะเรียบ, รุ่นแกนตรง (HC-SFS502 หรือ HC-SFS502B) เป็นมอเตอร์ที่ถูกต้องที่จะกําหนด.HC-SFS502K เป็นมอเตอร์ที่เหมาะสมเมื่อส่วนประกอบที่ขับเคลื่อนมีแล้ว keywayหรือเมื่อการออกแบบสามารถระบุหนึ่ง
การติดตั้งฮับที่กรอบ 176 × 176 มิลลิเมตร: วิธีการดึงคู่มือการใช้งานเครื่องยนต์เซอร์โวของมิตซูบิชิ มีคําอธิบายชัดเจนเกี่ยวกับเรื่องนี้ สําหรับเครื่องยนต์ขนาดใหญ่ใช้รูปลายแกนและกลมดึงเสมอเพื่อดึงฮับทางแกนบนแกนกรอบ 176 × 176 มิลลิเมตรมีมุมระบาดมากกว่ามอเตอร์ขนาดเล็กและแรงกระแทกระหว่างการติดตั้งฮับเดินทางโดยตรงผ่านมุมไปยังแผ่น Encoder และยางหลังความเสียหายไม่ได้แสดงออกในทันทีมันปรากฏเป็นสัปดาห์ต่อมา ในฐานะความผิดพลาดของเครื่องปรับสัญญาณที่สั่นสะเทือน โดยไม่มีอะไรในประวัติการใช้งานที่ชี้ให้เห็นถึงเหตุการณ์การติดตั้งวิธีการดึง bolt เพิ่มสามสิบวินาทีและป้องกันปัญหาโดยสิ้นเชิง.
มือแกนทุกตัวที่ไม่ต้องการเบรคไฟฟ้าแม่เหล็ก มีประโยชน์จากการไม่มีเบรคไฟฟ้า การเชื่อมต่อไฟฟ้าง่ายกว่า ไม่มีวงจรเบรคไฟฟ้า 24 วอลต์ DC ไม่มีอุปกรณ์ลดกระแทก ไม่มีลําดับการล็อค MBR ใน PLCการออกแบบแผ่นที่สะอาดกว่าการตรวจสอบแผ่นเบรคหายไปจากตารางการบํารุงรักษา มอเตอร์เบาและสั้นกว่าคู่เคียงที่มีเบรค
HC-SFS502K เหมาะสมทุกที่ที่เซอร์โวล็อคผ่านวงจรตําแหน่งปิดของ MR-J2S-500 เพียงพอที่จะยึดแกนที่พัก,สายวงจรตําแหน่งยังคงทํางานที่เซอร์โวออน เครื่องโคเดอร์ 17 บิตติดตามมุมแกนอย่างต่อเนื่องบนแกนที่ปรับให้ดี, หม้อไม่เคลื่อนไหวที่เห็นได้ในที่พัก.
การคํานวณเปลี่ยนแปลงสําหรับแกนตั้ง, การให้อาหารชัน, หรือกลไกใด ๆ ที่ภาระมีองค์ประกอบแรงโน้มถ่วงในทิศทางของการหมุนหมุนของแกน. เมื่อการให้บริการกระแสน้ํามันหล่นเมื่อขาดพลังงาน, หรือการปิดเซอร์โวที่วางแผน อะเซลเหล่านี้จะเคลื่อนไหวเว้นแต่มีสิ่งใดที่กลไกยึดพวกเขาHC-SFS502BK(แกนสล็อต, เบรกไฟฟ้าแม่เหล็กที่ใช้สปริง)การออกแบบที่ใช้สปริง หมายถึงเบรคถูกใช้โดยบังคับใช้ และปล่อยเพียงเมื่อสอยเบรคถูกใช้พลังงาน.
สําหรับเครื่องที่มีแกนหลาย 5kWการตัดสินใจว่าใครต้องการเบรค และใครไม่ต้องการเบรค และการระบุตามที่เหมาะสม จะผลิตระบบที่ดีกว่าการใช้เบรคแบบปกติทุกที่เพื่อระวัง.
HC-SFS502K จับคู่กับMR-J2S-500เครื่องเสริมเสียงประเภท 5kW พลาตฟอร์ม J2-Super สามตัวแปรของอินเตอร์เฟซครอบคลุมสถาปัตยกรรมการควบคุมหลักที่พบในอุตสาหกรรมอัตโนมัติ
MR-J2S-500Aยอมรับคําสั่งตําแหน่งสายการขับเคลื่อนและอัตราความเร็ว / ทอร์คออนಲಾಗ์จากเครื่องควบคุม CNC, PLCs และเครื่องควบคุมการเคลื่อนไหวภายนอกรูปแบบควบคุมแรงหมุนและทุกการผสมรูปแบบสลับ. RS-232C port สําหรับโปรแกรมการตั้งค่า MR Configurator การเลือกทั่วไปสําหรับแกนอาหารเครื่องมือเครื่องจักร, การตั้งตําแหน่งอุตสาหกรรมทั่วไป,และการใช้งานใด ๆ ที่แหล่งคําสั่งเป็นสัญญาณกระแทกหรืออานาล็อก.
MR-J2S-500Bเชื่อมต่อกับเครื่องควบคุมการเคลื่อนไหว Mitsubishi A-series และ Q-series ผ่าน SSCNET fiber-optic serial bus คําสั่งแกนทั้งหมดเคลื่อนไหวผ่านเครือข่ายไฟเบอร์; ข้อมูล Encoder, ตําแหน่งสมบูรณ์, สถานะเตือนและการติดตามข้อมูลกลับผ่านลิงค์เดียวกัน- เครื่องขยายเสียงที่เหมาะสมสําหรับระบบที่ประสานงานหลายแกน ที่แกนต้องเคลื่อนไหวในการปรับสมาธิทางกณิตศาสตร์ที่แม่นยํา
MR-J2S-500CPรวมการตั้งตําแหน่งในตัว. สูงสุด 31 ตําแหน่งเป้าหมายที่บันทึกเป็นข้อมูลตารางจุดในเครื่องกระตุ้น, เริ่มทํางานโดย I / O ดิจิตอลหรือการสั่งเครือข่าย CC-Link. ไม่จําเป็นต้องมีตัวควบคุมการเคลื่อนไหวภายนอกเหมาะสําหรับแกนการตั้งตําแหน่งที่ระดมด้วยตัวเอง, สถานีโต๊ะหมุน และการใช้งานใด ๆ ที่เหตุผลการตั้งตําแหน่งง่ายพอที่จะนําไปใช้ในตารางจุด
ทั้งสามส่วนแบ่งฮาร์ดแวร์เครื่องขยายเสียง 5kW เดียวกัน การปรับอัตโนมัติในเวลาจริง การดึงดูดความสั่นสะเทือนแบบปรับตัว เครื่องกรองดึงดูดความสอดสานและตัวกระจายไฟฟ้า J2-Super ครบวงจร.
หมายเหตุความเข้ากันHC-SFS502K ต้องการJ2-Super (MR-J2S)เครื่องขยายเสียง. มันไม่เข้ากันได้กับเครื่องขยายเสียง MR-J2-500 รุ่นแรก ซึ่งไม่สามารถถอดรหัสโปรต็อกอลลําดับ 17 บิตของเครื่องขยายเสียงHC-SF502Kไม่เข้ากันได้กับเครื่องยกระดับเสียง MR-J3 หรือ MR-J4 โดยไม่มีชุดปรับใหม่
| รุ่น | ผลิต | ทอมปอร์ตระดับ | ทอร์คสูงสุด | แฟลนจ์ |
|---|---|---|---|---|
| ซีรี่ย์ HC-SFS52 | 500 วัตต์ | 2.39 นิเมตร | 7.16 Nm | ขนาดความกว้าง |
| ซีรี่ย์ HC-SFS102 | 1,000W | 4.78 นิเมตร | 14.4 Nm | ขนาดความกว้าง |
| HC-SFS152 ซีรี่ย์ | 1,500W | 7.16 Nm | 21.6 Nm | ขนาดความกว้าง |
| HC-SFS202 ซีรี่ย์ | 2,000W | 9.55 Nm | 28.6 Nm | 176 × 176 มิลลิเมตร |
| ซีรี่ย์ HC-SFS352 | 3,500W | 16.7 Nm | 50.1 Nm | 176 × 176 มิลลิเมตร |
| HC-SFS502 ซีรี่ย์ | 5,000W | 23.9 Nm | 71.6 Nm | 176 × 176 มิลลิเมตร |
| HC-SFS702 ซีรี่ย์ | 7,000W | 33.4 Nm | 100 นิโลเมตร | 176 × 176 มิลลิเมตร |
HC-SFS502K เป็นมอเตอร์ที่มีกําลังสูงสุดอันดับสองในครอบครัว HC-SFS 2000 รอบ / นาทีดังนั้นกรอบเครื่องจักรใด ๆ ที่สร้างขึ้นสําหรับขนาด flange นี้สามารถรองรับระดับทั้งหมดจาก 2kW ถึง 7kW โดยไม่ต้องมีการปรับปรุงทางกลการปรับปรุงจาก HC-SFS502K เป็น HC-SFS702K หมายถึงการยอมรับมอเตอร์ที่หนักกว่าและการเพิ่ม 40% ของทอร์คต่อเนื่อง9 Nm ก็พอแล้วสําหรับจุดทํางานในกรณีที่แย่ที่สุด.
จุดความจุของแต่ละตัวในครอบครัว 2000 รอบ / นาทีมีให้เลือกในสี่รูปแบบแกนและเบรค: แกนตรง (ไม่มียอด), แกนตรงกับเบรค (B), แกนมีคีย์ (K),และแกนมีคีย์พร้อมเบรค (BK). ทุกรุ่นที่ 5kW 2000rpm ใช้เครื่องขยายเสียง MR-J2S-500 ไม่ว่าจะเป็นการปรับแต่งแกนหรือเบรค
หมุนหมุนหมุนหมุนศูนย์แปรรูปแบบแนวราบ CNC เครื่องบดแกรนทรี และเครื่องบดที่มีน้ําหนักโต๊ะใหญ่และภาระการตัดหนักใช้มอเตอร์เซอร์โว 5kW บนแกนเส้นหลักของพวกเขา9 Nm ทอร์คต่อเนื่องและ 71.6 Nm peak จัดการความต้องการในการขับเคลื่อนลูกกลมของกลไกเหล่านี้ โดยมีแกนที่มีสัญลักษณ์การกั้น จุดหมุนลูกกลมลูกกลมหรืออินเตอร์เฟซ pulley
เครื่องขับเคลื่อนการล่อและการควบคุมความดันเครื่องขับเคลื่อนการลมวัสดุบนสายกระดาษ, ฟิล์ม และผ้าที่ทํางานในโหมดการควบคุมทอร์คต้องการทอร์คต่อเนื่องที่ยั่งยืนในกว้างหุ้มที่แตกต่างกันจุดการทํางาน 5kW เหมาะสําหรับสถานีการล่อระยะกลางที่จุดตั้งความเข้มข้นของเครือข่ายต้องการแรงหมุนมอเตอร์ต่อเนื่อง 15 ∼ 20 Nm, ด้วยพื้นที่หัวที่ 23.9 Nm สําหรับความปลอดภัย
หมุนหมุนหมุนหมุนหมุนหมุนมือแกนอาหารวัสดุที่ควบคุมด้วยเซอร์โวในเครื่องพิมพ์เจาะแบบก้าวหน้า, เครื่องพิมพ์เจาะแบบละเอียด, และสายสแตมปิ้งทํางานด้วยความเร็วปานกลางภายใต้แรงอาหารที่สําคัญ6 Nm ทอร์คสูงสุดรับมือแรงแรงสูง transients ในตอนเริ่มต้นของแต่ละการฟอร์มการเดิน; หม้อที่มีสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบด้วยสัญลักษณ์ประกอบ
เครื่องขับเคลื่อนเครื่องยนต์อัตราการระบุและการโอนหมุนโต๊ะอัตราแสดงผลหมุนหลายสถานีและแกนขับเคลื่อนเครื่องโอนโดยใช้เครื่องขับเคลื่อน servo ที่เชื่อมต่อเกียร์หรือโซ่ในระดับ 5kWคีย์ฮับด้านเครื่องยนต์เชื่อมต่ออย่างมีประสิทธิภาพกับเกียร์หรือ sprocket, เครื่องปรับรหัสสมบูรณ์แบบ 17 บิตรักษาความแม่นยําของการชี้อัตราการเริ่มต้นใหม่, และแรงปั่นต่อเนื่อง 23.9 Nm ขับกลไกที่ติดภาระผ่านตัวชี้อัตราแต่ละอย่างอย่างน่าเชื่อถือ
เครื่องตัดและตัดเส้นทางขนาดใหญ่หมุนแกรนด์แกรนด์แกรนด์แกรนด์แกรนด์แกรนด์แกรนด์แกรนด์การเชื่อมต่อแกนตรงจะยอมรับที่นี่, แต่เครื่องจักรที่มีการขับเคลื่อนเข็มขัดฟันหลักมักจะใช้คาน pulley keyed สําหรับการยึดตัวบวกที่ความดันเข็มขัดต้องการ.
Q1: เครื่องขยายเสียงไหนที่เข้ากันได้กับ HC-SFS502K?
HC-SFS502K ต้องการเครื่องขยายเสียงประเภท MR-J2S-500ตัวแปรอินเตอร์เฟซสามแบบคือMR-J2S-500A(มุ่งหมายทั่วไป, ปริมาตรการ pulse/analog)MR-J2S-500B(SSCNET fiber-optic bus สําหรับเครื่องควบคุมการเคลื่อนไหว Mitsubishi) และMR-J2S-500CPเครื่องเสริมเสียงรุ่นแรก MR-J2-500 ไม่เข้ากันได้ พวกเขาไม่สามารถอ่านเครื่องรหัส J2-Super 17 บิตได้เครื่องขยายเสียง MR-J3 และ MR-J4 ยังไม่เข้ากันได้โดยตรง.
Q2: ความแตกต่างระหว่าง HC-SFS502K และ HC-SFS502BK คืออะไร?
ทั้งคู่เป็น 5kW, 2000 รอบ / นาที, เครื่องยนต์แกนสลับบน 176 × 176 มิลลิเมตร flange กับ 17-bit encoders และนิติบุตรไฟฟ้าที่เหมือนกัน ความแตกต่างเพียงแค่เบรค:HC-SFS502K ไม่มีเบรกตําแหน่งของเครื่องยกระดับHC-SFS502BK มีเบรคไฟฟ้าแม่เหล็กที่ใช้สปริงใช้ 502BK บนแกนตั้ง, กลไกที่ติดแรงโน้มถ่วง, และการขับเคลื่อนใด ๆ ที่การเคลื่อนที่ใน servo off จะเป็นอันตรายในแกนที่บรรทุกแบบแนวขวางหรือสมอง, 502K เป็นรายละเอียดที่ถูกต้องและเรียบง่าย
Q3: HC-SFS502K สามารถแทน HC-SF502K บนเครื่องที่มีอยู่ได้หรือไม่?
กลไกใช่ ∆ ขนาด flange, กว้าง shaft, และ keyway เป็นเหมือนกัน, ดังนั้นเครื่องยนต์มีส่วนที่เหมาะสมกับการติดตั้งเดียวกัน.HC-SF502K ใช้โคเดอร์ 14 บิต (16,384 ppr)รองรับกับเครื่องขยายเสียง MR-J2 และ MR-J2SHC-SFS502K ใช้โคเดอร์ 17 บิต (131,072 ppr)ซึ่งต้องการเครื่องขยายเสียง MR-J2S-500. หากเครื่องใช้เครื่องขยายเสียง MR-J2-500 ของเดิม เปลี่ยนไปใช้เครื่องขยายเสียง HC-SF502K ไม่ใช่ HC-SFS502KHC-SFS502K เป็นการปรับปรุงที่ถูกต้อง และปริมาตรของเครื่องขยายเสียงต้องตรวจสอบการตั้งค่าอัตราสัดส่วนเกียร์อิเล็กทรอนิกส์ใด ๆ ที่ขึ้นอยู่กับความละเอียดของเครื่องปรับรหัสเดิม.
คําถามที่ 4: แบตเตอรี่สํารองของเครื่องรหัสสมบูรณ์อยู่ที่ไหน และเมื่อไหร่ที่ต้องเปลี่ยน?
แบตเตอรี่มิตซูบิชิ A6BAT ลิทธิียมราคา ราคาเครื่องเสริมพลังงาน MR-J2S-500, ไม่อยู่ในมอเตอร์. มันถูกเปลี่ยนที่แผ่นโดยไม่สัมผัสมอเตอร์หรือการเชื่อม. เปลี่ยนมันเมื่อเครื่องขยายเสียงแสดงสัญญาณเตือนแบตเตอรี่ต่ํา.เครื่องนับค่าสมบูรณ์หลายรอบและแกนต้องใช้วัฏจักรมาตรฐาน-กลับ ก่อนการเริ่มต้นการผลิต.
Q5: HC-SFS502K มีรายการว่าถูกหยุดผลิต มันยังมีอยู่หรือไม่ และตัวแทนในระยะยาวคืออะไร?
ครับ ครับ แม้จะถูกเลิกผลิตโดย มิตซูบิชิ แต่ HC-SFS502K ยังคงมีอยู่อย่างกว้างขวางในฐานะสินค้าที่เหลือและซ่อมแซมผ่านผู้จําหน่ายอัตโนมัติอุตสาหกรรมสําหรับเครื่องจักรที่ต้องใช้งานในเครื่องจักร J2-Superสําหรับการออกแบบเครื่องจักรใหม่หรือปรับปรุงขนาดใหญ่HG-SR502K(MR-J4 ซีรีส์, 5kW, 2000 รอบ / นาที, คีย์ชัฟต์, เอ็นโคเดอร์ 22 บิท, 176 × 176 มิลลิเมตร flange, IP67)
