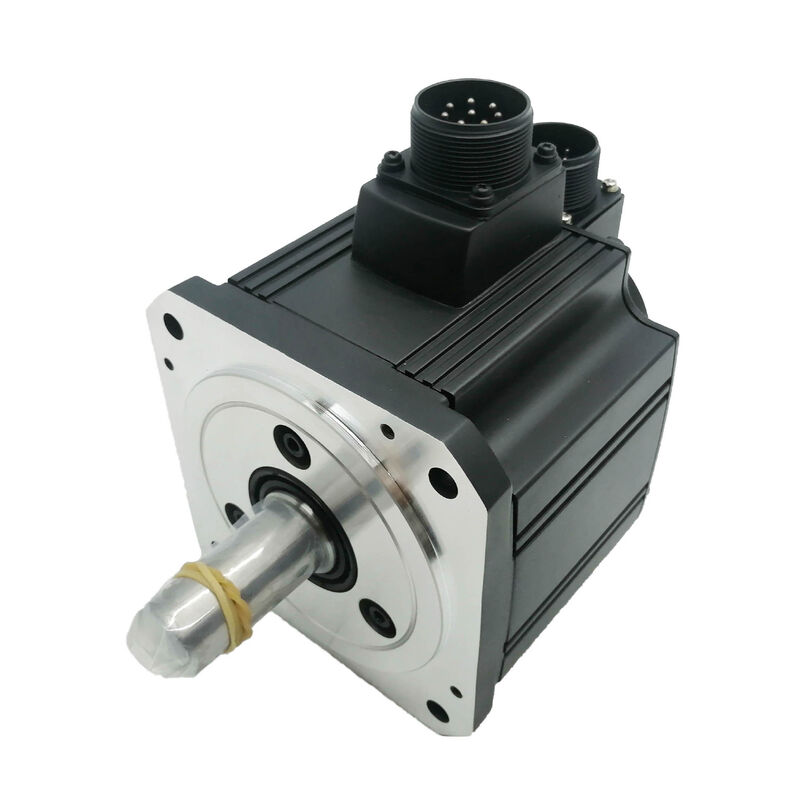

มิตซูบิชิ เอชซี-เอสเอฟเอส 702 เอซี เซอร์โวมอเตอร์ 7kW 33.4 นิเมตร 2,000 รอบ / นาที 17-บิต Absolute Encoder ปรางน้ํามัน IP65 MELSERVO J2S

รายละเอียด

มอเตอร์ขนาดใหญ่ที่สุดในครอบครัว HC-SFS 200V

7 กิโลวัตต์ 33 นิวตัน-เมตรของทอร์คต่อเนื่อง ความสามารถสูงสุดของ100 นิโลเมตรHC-SFS702 เป็นสมาชิกที่มีผลิตสูงสุดของซีรีส์ HC-SFS 200V ของมิตซูบิชิเครื่องยนต์ที่อยู่ด้านบนของ J2S ระดับความอ่อนแอกลาง ก่อนที่การใช้งานจะย้ายไปสู่ HA-LFS ระดับแรงงานหนักหรือความดันไฟฟ้า 400V.

สําหรับผู้ผลิตเครื่องจักร การวางอันดับนี้ในระดับของสินค้ามีความหมายอย่างคอนกรีต: HC-SFS702 เป็นคําตอบเมื่อภาระแกนหนักเกินไปสําหรับมอเตอร์ 5kW และระบบต้องอยู่บน 200V ACหน่วยการแปรรูป CNC ใหญ่แกนอาหารหลัก, จับยางหุ่นยนต์ภาระหนัก เครื่องขับเคลื่อนโต๊ะหมุนขนาดใหญ่ และแกนขนย้ายวัสดุที่สําคัญทั้งหมดตกอยู่ในหน้าต่างพลังงานนี้เครื่องยนต์จัดการกับพวกเขาบนแพลตฟอร์ม MELSERVO J2S เดียวกัน ครอบครัวเครื่องยกระดับ MR-J2S เดียวกัน, อินเตอร์เฟซโคเดอร์เดียวกัน โปรแกรมการตั้งค่า MR Configurator เหมือนกับมอเตอร์ HC-SFS อื่นๆ ในระบบ

33.4 Nm ต่อเนื่อง, 100 Nm สูงสุด: สิ่งที่หมายถึงที่ภาระ

ตัวเลขมามอร์คอัตราจํากัดอธิบายความสามารถในสภาพสมบูรณ์แบบ33.4 Nmที่ 2,000 รอบ / นาที คือ ทอร์ม็อตที่มีอยู่ตลอดการตัดผ่านบนแกนบด, ตลอดการสูบในเครื่องพิมพ์, ตลอดวงจรความเครียดการล่อบนเครื่องขับ web ใหญ่

รายการสูงสุด 100 Nmหน่วยที่สามารถใช้ได้ในระยะเวลาสั้นของการเคลื่อนไหวเร่งโต๊ะหมุนขนาดใหญ่หรือรถเข็มกลองหนักแสดงความอ่อนแอที่สําคัญที่ต้องเอาชนะที่เริ่มต้นของทุกการเคลื่อนไหว. หัวหินหมุนสามต่อหนึ่งด้านบนมูลค่า ให้การเสริมเสียง MR-J2S อํานาจที่จะเร่งภาระเหล่านั้นอย่างรุนแรง โดยไม่ต้องทํางานมอเตอร์ในสภาพ overcurrent

การออกแบบ HC-SFS อินเนอร์เซียสกลางโดยเจตนารองรับความกว้างขวางของอัตราการอินเนอร์เซียภาระของภาระ กว่ามอเตอร์อินเนอร์เซียต่ําของผลิตที่เท่าเทียมกันซึ่งภาระที่เชื่อมต่อกันมักจะหนักและมีความอ่อนแอที่สําคัญของตัวเอง, คุณลักษณะที่ไม่ได้เป็นเรื่องบังเอิญ เป็นเหตุผลที่โมเตอร์ประเภทนี้ถูกกําหนดสําหรับแกนเครื่องขนาดใหญ่ แทนที่จะเป็นตัวเลือกที่มีความอ่อนแอต่ําในระดับพลังงานเดียวกัน

ปิดน้ํามันและ IP65: สร้างสําหรับงานเครื่องมือ

เรือ HC-SFS702 พร้อมเครื่องติดตั้งโรงงานปรางน้ํามันที่ shaft drive-end และร่างเครื่องยนต์ 176 × 176 มิลลิเมตร ระดับ IP65ที่ 7kW มอเตอร์นี้ใช้ในเครื่องมือขนาดใหญ่ ศูนย์การแปรรูปแบบแนวราบ เครื่องหมุน CNC ขนาดใหญ่ เครื่องบดหนัก สิ่งแวดล้อมเหล่านี้มีสารเย็นที่ความดันและหมอกย่อยเป็นคงที่ตลอดทั้งวันทํางาน.

การปิดน้ํามันปิดจุดเข้าของสารปนเปื้อนหลัก คือช่องว่างวงแหวนระหว่างแกนหมุนและห้องโฮสต์ของมอเตอร์หมอกของเหลวเย็นละเอียดและอนุภาคค่อย ๆ ทํางานทางของพวกเขาเข้าไปในช่องหลอดและโครงการเรือน encoder มากกว่าชีวิตการทํางานของมอเตอร์การลดความเสื่อมของทั้งคู่

IP65 Housing หมายความว่าร่างกายของมอเตอร์นั้นกันฝุ่นได้อย่างเต็มที่ และทนต่อการกระโดดน้ําโดยตรงจากทุกทิศทางทั้งสองลักษณะนี้ทําให้ HC-SFS702 สามารถติดตั้งโดยตรงบนโครงสร้างของเครื่องจักรในพื้นที่ทํางานโดยไม่ต้องมีส่วนปกป้องเพิ่มเติมนั่นเป็นมาตรฐานของ Mitsubishi สําหรับมอเตอร์ในเครื่องมือ

คอนโดเดอร์สมบูรณ์: 131,072 ppr, ตําแหน่งที่เก็บไว้ในขณะที่พลังงานลดลง

เครื่องรหัส 17 บิทที่ติดตั้งอ่านตําแหน่งแกนมอเตอร์ที่ 131,072 ครั้งต่อรอบ และส่งข้อมูลนั้นไปยังเครื่องขยายเสียง MR-J2S ผ่านสายรหัสเรียงลําดับความเร็วสูงของ Mitsubishiในฐานะอุปกรณ์ที่สมบูรณ์, มันคงทะเบียนตําแหน่งที่สมบูรณ์แบบ ทั้งในรอบและหลายรอบแบตเตอรี่สํารอง A6BATถูกติดตั้งในเครื่องขยายเสียง

ผลการทํางานคือเครื่องรู้ว่าแกนทุกแกนอยู่ตรงไหน ในขณะที่พลังงานถูกใช้ ไม่มีวงจรที่ตั้งตัวไม่มีการบริหารงานด้วยมืออย่างรอบคอบของแกน 7kW ผ่านลําดับการกลับมาของมาตรฐานที่มีภาระหนักและความอ่อนแอที่สําคัญการเริ่มต้นเป็นทันที: เครื่องควบคุมอ่านตําแหน่งปัจจุบัน, เปรียบเทียบกับตําแหน่งที่สั่งครั้งสุดท้าย, และเริ่มต้นการทํางานปกติ

สําหรับแกนเครื่องจักรขนาดใหญ่ โดยเฉพาะอย่างยิ่ง การกําจัดเวลาการตั้งทางแกนอาหาร 7kW บนศูนย์แปรรูปไม่ได้บ้านในวิธีเดียวกันแกนช่วยเล็กทํา, ระยะทางการเดินทางที่ใหญ่และการควบคุมความเร็วอย่างรอบคอบแบตเตอรี่ที่สนับสนุนการถอนตําแหน่งสมบูรณ์ของลําดับที่แสดงเวลาเริ่มต้นจริงที่ได้รับการฟื้นฟูตลอดอายุการทํางานของเครื่อง.

เครื่องเสริมเสียงที่เข้ากันได้: MR-J2S-700A และ MR-J2S-700B

HC-SFS702 จับคู่กับMR-J2S-700AและMR-J2S-700B- สมาชิกที่ได้รับการจัดอันดับ 7kW ของครอบครัวเครื่องขยายเสียง MELSERVO J2S ทั้งสองเครื่องขยายเสียงมีระบบปรับปรุงอากาศแบบบังคับ (พัดลมในตัว) การหยุดยั้งแบบไดนามิก และชุดป้องกัน J2S ครบวงจรการปิดไฟฟ้าเกินระดับ, การป้องกันความดันเกินแบบฟื้นฟู, อิเล็กทรอนิกส์ความร้อนเกิน, การป้องกันความผิดพลาด Encoder, ความเร็วเกิน, และการป้องกันความผิดพลาดเกิน

MR-J2S-700Aเป็นตัวแปรอินเตอร์เฟซประกอบการทั่วไป มันยอมรับคําสั่งการขับเคลื่อน (ความแตกต่างสูงสุด 500 kpps, 200 kpps เปิดเก็บ) สําหรับการควบคุมตําแหน่งและวัตถุเข้าไฟฟ้าแบบแอนาล็อก สําหรับโหมดควบคุมความเร็วและทอร์คการเปลี่ยนโหมดควบคุมระหว่างตําแหน่ง / ความเร็ว, ความเร็ว / ทอร์ค, และทอร์ค / ตําแหน่งสายพานสื่อสารลําดับ RS-232C และ RS-422 รองรับโปรแกรม MR Configurator สําหรับการตั้งค่าปารามิเตอร์, auto-tuning และการติดตามออสซิลโลสโกปจาก PC Windows

MR-J2S-700Bเชื่อมต่อกับเครือข่ายซีเรียล SSCNET โดยเชื่อมต่อเครื่องขยายเสียงกับเครื่องควบคุมการเคลื่อนไหว Mitsubishi A-series และ Q-series (Q172D, Q173D, A172SHCPUN) ผ่านบัสซีรีย์ความเร็วสูงอัธยาศัยที่เชื่อมต่อทั้งหมดได้รับคําสั่งตําแหน่งพร้อมกันในแต่ละวงจรการสื่อสาร, ทําให้การร่วมกันหลายแกนที่แท้จริง ผันเข้า, การหมุนอิเล็กทรอนิกส์, และการควบคุมการให้อาหารที่ประสานกัน ผ่านแกนเครื่องทั้งหมดโดยไม่ต้องเปลี่ยนแปลงเวลาระหว่างแกน

สําหรับศูนย์แปรรูปขนาดใหญ่และเครื่องจักรอุตสาหกรรมหลายแกน เครื่องขยายเสียงประเภท SSCNET B เป็นตัวเลือกทั่วไป สําหรับการใช้งานแกนเดียว เครื่องให้อาหารสื่อ และระบบตั้งตําแหน่ง PLCA-type with pulse-train or analog interface เป็นเส้นทางมาตรฐาน.

สถานที่ที่ HC-SFS702 ถูกระบุ

เครื่องจักร CNC ศูนย์อาหารหลักแกน✅แกนอาหาร X, Y และ Z ในศูนย์แปรรูปแนวราบและแนวตั้งขนาดใหญ่, ที่แรงตัดและน้ําหนักตารางต้องการพลังขับเคลื่อน 5 ′′ 7kW สําหรับความลึกเต็ม,การกําจัดวัสดุในความกว้างเต็มในอัตราการให้อาหารที่โปรแกรม.

เครื่องขับเคลื่อนโต๊ะหมุนและพาเล็ตช็อตล์ภาระหนัก- เครื่องเปลี่ยนพาเล็ตและโต๊ะทํางานหมุนบนศูนย์แปรรูปขนาดใหญ่ที่การรวมของมวลของเครื่องติดตั้งที่หนักและเวลาวงจรเร็วกําหนดความต้องการการขับเคลื่อนทอมปิกสูงสุด 100 Nm ของ HC-SFS702 รับมือความอ่อนแอของระบบพอลเล็ตที่บรรทุก.

หมุน CNC ขนาดใหญ่แกนอาหาร- เครื่องขนส่งและเครื่องขับเคลื่อนสไลด์บนศูนย์หมุนขนาดใหญ่ที่แรงตัดบนชิ้นงานที่หนักด้วยอัตราการให้อาหารที่รุนแรงบดแกนอย่างต่อเนื่องที่หรือใกล้กับแรงหมุนปริมาณ

เครื่องขับเคลื่อนส่วนรวมของหุ่นยนต์อุตสาหกรรมหน่วยสอดคล้องไหล่และเอวบนหุ่นยนต์อุตสาหกรรมที่มีภาระประโยชน์ขนาดกลางถึงขนาดใหญ่ โดยการผสมผสานผลิต 7kW การออกแบบความอ่อนแอขนาดกลาง และการบูรณาการแพลตฟอร์ม J2S กําหนดรายละเอียด

ระบบการจัดการวัสดุหนักและระบบการให้อาหารเครื่องกด✅ การทํางานกับสอย, การขับเคลื่อนเครื่องขัดตรง, และแกนอาหารพิมพ์บนอุปกรณ์การปั้นโลหะที่แรงสูง, การให้อาหารที่ควบคุมความเร็วเป็นหน้าที่หลัก

HC-SFS702 ภาพรวมของตัวแปร

ทุกรุ่นของ HC-SFS702 มีผลิต 7kW, ทอมป์ขนาด 33.4 Nm, ทอมป์สูงสุด 100 Nm, เครื่องปรับรหัส 17 บิต, ปิดน้ํามัน, IP65, และ 176 × 176 มม:

HC-SFS702 (รายการนี้) เป็นแบบตั้งค่าแบบมาตรฐานแบบแกนตรง ไม่มีเบรคและการใช้งานที่เซอร์โวไฟฟอร์มเบรกไดนามิคจัดการความช้าลง โดยไม่จําเป็นต้องมีเครื่องยึดหมุนสําหรับแกนตั้งหรือกลไกที่มีภาระแรงโน้มถ่วง ใช้แบบเบรค B

FAQ

Q1: เครื่องเสริมพลังงานไหนที่เข้ากันได้กับ HC-SFS702?

HC-SFS702 ต้องการMR-J2S-700A(แอนาล็อก / อินเตอร์เฟซการสั่งการรถไฟฟ้า) หรือMR-J2S-700B(SSCNET Serial Network Interface) ทั้งคู่เป็นเครื่องขยายเสียง MELSERVO J2S ขนาด 7kW พร้อมระบบปรับอากาศแบบแรงและใช้ระบบเบรกแบบไดนามิกตัวแปร A ถูกต้องสําหรับระบบ PLC หรือระบบ CNC ที่อยู่ลําพัง; รุ่น B สามารถบูรณาการในระบบควบคุมการเคลื่อนไหวหลายแกนของ Mitsubishi SSCNET.ความต้องการของปั๊มพลังงานประมาณ 10 kVA นี้ต้องเป็นบัญชีในการออกแบบแผ่นไฟฟ้าเครื่อง.

Q2: เครื่อง HC-SFS702 สามารถเก็บข้อมูลตําแหน่งโดยสารได้หลังจากปิดไฟไหม?

ใช่ เมื่อแบตเตอรี่ลิตียม Mitsubishi A6BATติดตั้งอย่างถูกต้องในตัวถือแบตเตอรี่ของเครื่องเสริมพลังงานทําให้เครื่องสามารถเริ่มต้นใหม่ได้ โดยมีตําแหน่งแกนทั้งหมดที่ทราบทันทีโดยไม่มีแบตเตอรี่ ข้อมูลตําแหน่งจะสูญเสียเมื่อการทํางานลง และความหมายที่ต้องการในการกลับมาที่เริ่มต้นต่อไปเครื่องขยายเสียงออกสัญญาณระวังการใช้แบตเตอรี่ที่ต่ํา ก่อนที่ความดันจะลดต่ํากว่าขั้นต่ําการทํางาน.

Q3: ซีรีย์ HC-SFS อยู่ในรายการที่เลิกผลิต ̇ HC-SFS702 ยังมีให้เลือกเป็นอะไหล่หรือไม่?

หน่วยใหม่ในกล่อง HC-SFS702 ยังคงมีให้บริการผ่านผู้จําหน่ายชิ้นส่วนอัตโนมัติอุตสาหกรรมเพื่อบํารุงรักษาอุปกรณ์ MELSERVO J2S ที่มีอยู่ไม่จําเป็นต้องเปลี่ยนเครื่องขยายเสียงหรือปรับปรุงพารามิเตอร์ ✅ มันเข้ากันได้กับเครื่องขยายเสียง MR-J2S-700A หรือ 700B และสายไฟสําหรับการออกแบบเครื่องจักรใหม่ ราคาที่เท่ากันของมิตซูบิชิในปัจจุบันใน 7kW / 2,000 rpmHG-SR702(MELSERVO ซีรีส์ J4) ซึ่งต้องการเครื่องขยายเสียง J4 และสายโคเดอร์ที่แตกต่างกัน

Q4: สัดส่วนความอ่อนแอภาระที่อนุญาตสูงสุดสําหรับ HC-SFS702 คืออะไร?

เอกสาร MELSERVO J2S ของ Mitsubishi ระบุอัตราส่วนความอ่อนแอของอัตราภาระที่แนะนํา15 ครั้งหรือน้อยกว่าสําหรับชุด HC-SFS ความอ่อนแอกลางในระดับพลังงานนี้ เครื่องขยายเสียง MR-J2S-700A/B มีการปรับอัตโนมัติในเวลาจริงที่ปรับการตั้งค่าการเพิ่มความแรงให้กับภาระที่เชื่อมอยู่ในช่วงนี้อภาระที่เกินสัดส่วนที่แนะนําเป็นไปได้ แต่ต้องปรึกษากับวิศวกรรมการใช้งาน Mitsubishi, เนื่องจากความมั่นคงของวงจรเซอร์โวไม่สามารถรับประกันด้วยฟังก์ชันการปรับอัตโนมัติเพียงลําพัง

Q5: HC-SFS702 สามารถใช้กับไฟฟ้า 400V ได้หรือไม่?

ไม่ครับ HC-SFS702 เป็นประเภท 200V ACมอเตอร์ที่ได้รับการกําหนดให้ใช้กับไฟฟ้า 3 ขั้นตอน 200-230V Mitsubishi offers separate 400V-class variants of the HC-SFS 7kW motor for 380–480V supply applications — these are distinct part numbers and are not electrically interchangeable with the 200V HC-SFS702- ตรวจสอบความแรงกดไฟฟ้าประเภทของอุปกรณ์บริการเสมอ ก่อนสั่งซื้อ
