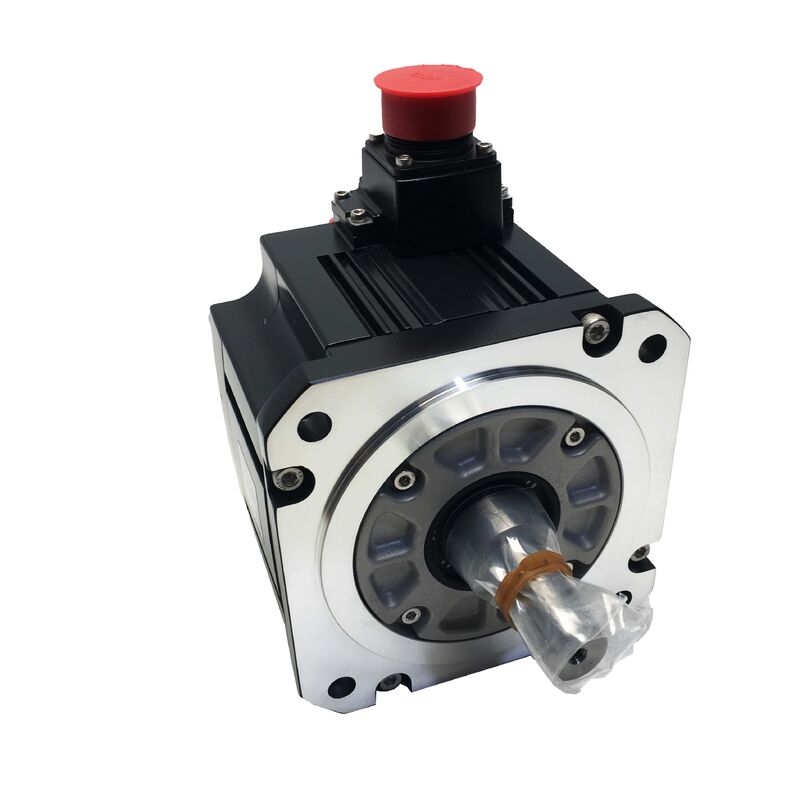

มิตซูบิชิ HF-SP524 MELSERVO-J3 AC เซอร์โวมอเตอร์
เลขส่วน:HF-SP524
ยี่ห้อ:มิตซูบิชิ อิเล็กทริก
ซีรี่ย์:MELSERVO-J3 -- แบบ HF-SP
สภาพ:ใหม่ / ปรับปรุงใหม่
ภาพรวม
รายการมิตซูบิชิ HF-SP524เป็นมอเตอร์เซอร์โวไร้แปรง 500W จาก MELSERVO-J3 ของ Mitsubishi Electricมอเตอร์ประสิทธิภาพปานกลางมีการตั้งค่า 400VAC และถูกออกแบบมาสําหรับแกนอาหารความแม่นยําและการวางตําแหน่งในการใช้งานในระบบการจัดการวัสดุ, หุ่นยนต์อุตสาหกรรม และอุปกรณ์อัตโนมัติหลายแกน
มอเตอร์นี้มีแรงหมุนต่อเนื่อง 2.39 Nm กับความสามารถสูงสุด 7.16 Nm ทํางานที่ความเร็ว 2,000 RPM โดยมีความเร็วสูงสุด 3,000 RPMเครื่องรหัสสมบูรณ์แบบ 18 บิตที่สร้างขึ้นให้ข้อมูลตําแหน่งที่แม่นยํา, ขณะที่การปักสิ่งแวดล้อม IP67 รับประกันความทนทานระยะยาวในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ
ข้อจํากัดหลัก
| ปริมาณผลิต |
500 W (0.5 kW) |
| ทอมปอร์ตระดับ |
2.39 นิเมตร |
| ทอร์คสูงสุด |
7.16 Nm |
| ปัจจุบัน |
1.5 A |
| โลเตชั่นไฟฟ้า |
ประเภท 400VAC (3-Phase) |
| ความเร็วปริมาณ |
2,000 รอบต่อนาที |
| ความเร็วสูงสุด |
3,000 รอบต่อนาที |
| เครื่อง Encoder |
18 บิต Absolute (ในตัว) |
| ประเภทหม้อ |
ชาฟท์ตรง |
| การยึดเบรก |
ไม่มี (มาตรฐาน) |
| การป้องกันการเข้า |
IP67 (บ้าน) |
| ขนาด flange |
ขนาดความกว้าง |
| เครื่องขยายเสียงที่เข้ากันได้ |
MR-J3-60A4 / MR-J3-60B4 |
| อุณหภูมิการทํางาน |
0 ถึง +40°C |
| ซีรี่ย์ |
MELSERVO-J3 -- HF-SP |
ข้อดีของการใช้งาน 400 วอลต์
ริมท้าย "24" แสดงว่านี่คือตัวแปร 400VAC ของมอเตอร์ HF-SP 500Wเครื่องยนต์นี้ให้ประโยชน์ในการติดตั้งที่สําคัญ:
• การดึงกระแสไฟฟ้าที่ต่ํากว่า ช่วยลดความต้องการด้านตัดเส้นของสายไฟฟ้า
• การลดความเครียดทางความร้อนในระดับการออกของเซอร์โวแอมพลิเฟียเตอร์
• การลดไฟฟ้าต่ําสุดในสายไฟฟ้ายาว
• ความสอดคล้องโดยตรงกับโครงสร้างสามเฟส 400VAC ที่ใช้กันในอุปกรณ์ในยุโรปและเอเชีย
การออกแบบความอ่อนแอกลาง
การออกแบบความอ่อนแอกลางของครอบครัว HF-SP ถูกปรับปรุงให้เหมาะสมสําหรับการใช้งานที่มีภาระทางเครื่องกลที่สําคัญ, รวมถึงรถขนส่งที่ขับเคลื่อน, เครื่องชี้วัดหมุน, และแกนลูกกลองบนเครื่องมือเครื่องมือ 3:1 อัตราสัมพันธ์ของแรงหมุนสูงสุดกับแรงหมุนปริมาณจํากัด ให้ช่องว่างในการเร่งที่กว้างขวางสําหรับอัตราการตั้งตําแหน่งแบบทั่วไป.
เอ็นโคเดอร์สมบูรณ์แบบ 18 บิต
เครื่องปรับรหัสสมบูรณ์แบบความละเอียดสูง ส่งผลการนับ 262,144 ครั้งต่อรอบ และรักษาข้อมูลตําแหน่ง ผ่านการตัดไฟฟ้าโดยไม่ต้องใช้แบตเตอรี่
มันกําจัดการติดตามที่เริ่มต้น และให้ความรู้ตําแหน่งทันที เมื่อระบบเปิดใช้งาน
IP67 ป้องกันสิ่งแวดล้อม
บ้านเรต IP67 ให้ความคุ้มกันอย่างสมบูรณ์แบบจากฝุ่นเข้าและการดําน้ําชั่วคราวสูงถึงหนึ่งเมตรเป็นเวลา 30 นาที
การ ปิด หนาแน่น แบบ นี้ ช่วย ป้องกัน น้ํายา เย็น น้ํายา ทําความ สะอาด และ สาร สกปรก ใน อุตสาหกรรม ที่ มัก จะ ทํา ให้ เครื่องยนต์ ล้มเหลว ก่อน เวลา.
ความเหมาะสมของไดรฟ์
HF-SP524 จับคู่กับเครื่องเสริมพลังงาน Mitsubishi MR-J3-60A4 (คําสั่งแบบแอนาล็อก/พลัส) หรือ MR-J3-60B4 (คําสั่งเครือข่ายไฟเบอร์ SSCNET III)
สถาปัตยกรรม SSCNET III ให้การสื่อสารไฟเบอร์ออปติกกันเสียงสําหรับระบบหลายแกนที่ประสานงานด้วยสายไฟที่เรียบง่าย
คํา ถาม ที่ ถาม บ่อย
Q1: ความแตกต่างระหว่าง HF-SP524 และ HF-SP52 คืออะไร และเมื่อไหร่ผมจะเลือกตัวแบบ 400V?
ทั้งสองมอเตอร์เป็นหน่วย HF-SP 500W ที่มีทอร์ค, ความเร็ว และคุณสมบัติทางกลเหมือนกัน
HF-SP52 ใช้ 200VAC ที่ 2.9A ส่วน HF-SP524 ใช้ 400VAC ที่ 1.5Aเลือกแบบ 400V เมื่ออํานวยการของคุณใช้พื้นฐานสามเฟส 400VAC เพื่อปรับปรุงสายไฟและลดภาระความร้อน.
Q2: เครื่องเสริมเสียง HF-SP524 ต้องการเครื่องเสริมเสียงแบบไหน?
การจับคู่เครื่องขยายเสียงที่ถูกต้องคือ Mitsubishi MR-J3-60A4 (คําสั่งแบบแอนาล็อกและการขับเคลื่อน) หรือ MR-J3-60B4 (คําสั่งเครือข่ายไฟเบอร์ออปติก SSCNET III) ทั้งคู่มีค่าสําหรับ 400VAC การเข้าสามเฟสประเภทความเข้มข้นของการขับเคลื่อนและมอเตอร์ต้องตรงกัน.
Q3: ทําไมซีรีส์ HF-SP ใช้การออกแบบความอ่อนแอกลาง?
มอเตอร์อเนอร์เซียปานกลางทนต่ออัตราอเนอร์เซียภาระต่อมอเตอร์ที่สูงขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่มีภาระทางกลที่สําคัญ เช่น รถขนของและแกนเครื่องมือการออกแบบนี้ให้ความมั่นคง, การตอบสนองแกนที่อ่อนแออย่างดี โดยไม่ต้องปรับการเพิ่มความแรงเกิน
Q4: HF-SP524 สามารถใช้ได้หรือไม่โดยไม่มีเบรคบนแกนตั้ง?
รุ่นนี้ไม่มีเบรคอินเทกรีต สําหรับแกนตั้งที่มีน้ําหนักภาระที่มีความหมาย รุ่นเบรค (HF-SP524B) ให้การยึดยึดทางกลเพื่อป้องกันการลดแกนระหว่างการสูญเสียพลังงานHF-SP524 ไม่เบรคเหมาะสําหรับแกนแนวราบและการใช้งานที่การขับเคลื่อนมีตําแหน่งอย่างมีกิจกรรม.
Q5: อะไรควรตรวจสอบเมื่อซื้อ HF-SP524 ที่ใช้แล้ว?
ตรวจสอบเครื่องเชื่อม Encoder และช่องออกสายไฟฟ้าเพื่อตรวจสอบความเสียหายหรือการกัดกร่อน วัดความต้านทานการลม 3 ขั้นตอนเพื่อหาความสมดุล และตรวจสอบความต้านทานการกันความร้อนหมุนแกนเพื่อประเมินสภาพการวางและตรวจสอบ seal แกนการทดสอบเบนจ์ รวมถึงการตรวจสอบโคเดอร์และการทํางานโดยไม่มีภาระ
