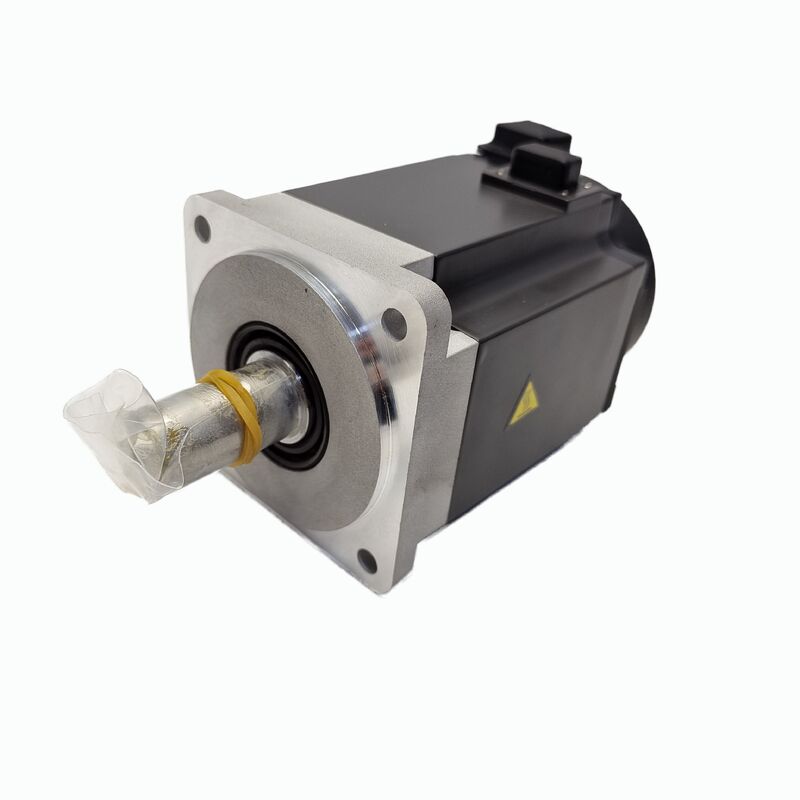

Mitsubishi HF-KE23W1-S100 | มอเตอร์เซอร์โว AC ซีรีส์ HF-KE
200W, เพลาแบบมีลิ่ม, เบรก 24V, การป้องกัน IP55
| หมายเลขชิ้นส่วน | HF-KE23W1-S100 |
| ยี่ห้อ | Mitsubishi Electric |
| ซีรีส์ | MELSERVO - ประเภท HF-KE |
| แหล่งผลิต | ญี่ปุ่น |
| สภาพ | มีสินค้าใหม่ / สินค้าคงคลัง |
ภาพรวมผลิตภัณฑ์
Mitsubishi HF-KE23W1-S100 เป็นมอเตอร์เซอร์โว AC ขนาด 200W จาก Mitsubishi Electric ซีรีส์ HF-KE ซึ่งเป็นกลุ่มมอเตอร์ขนาดกะทัดรัดที่มีความเฉื่อยต่ำ ออกแบบมาสำหรับการใช้งานระบบอัตโนมัติที่มีพื้นที่จำกัด ซึ่งต้องการการวางตำแหน่งที่แม่นยำ การตอบสนองแบบไดนามิกที่รวดเร็ว และการเบรกที่เชื่อถือได้ในพื้นที่ติดตั้งที่จำกัด
มอเตอร์นี้มีแรงบิดต่อเนื่องที่ 0.64 Nm และแรงบิดขณะหยุดนิ่งที่ 1.9 Nm ทำงานที่ 3,000 RPM จากแหล่งจ่ายไฟสามเฟส 111V และได้รับการป้องกันตามมาตรฐาน IP55 เหมาะอย่างยิ่งสำหรับการขับเคลื่อนแกนเบาถึงปานกลางในเครื่องจักรอุตสาหกรรม อุปกรณ์บรรจุภัณฑ์ และเซลล์ระบบอัตโนมัติอเนกประสงค์
ข้อมูลจำเพาะหลัก
| กำลังขับที่กำหนด | 200 W (0.2 kW) |
| แรงบิดที่กำหนด | 0.64 Nm |
| แรงบิดขณะหยุดนิ่ง | 1.9 Nm |
| กระแสไฟที่กำหนด | 1.4 A |
| กระแสไฟสูงสุด | 4.2 A |
| แรงดันไฟฟ้าที่จ่าย | 111V (3 เฟส, คลาส 200VAC) |
| ความเร็วที่กำหนด | 3,000 RPM |
| ประเภทเพลา | เพลาตรงแบบมีลิ่ม |
| เบรกจับยึด | 24V DC, แบบสปริง |
| การป้องกันการบุกรุก | IP55 |
| แอมพลิฟายเออร์ที่เข้ากันได้ | ซีรีส์ MR-E |
การออกแบบที่กะทัดรัดสำหรับงานที่จริงจัง
ซีรีส์ HF-KE เป็นส่วนหนึ่งของมอเตอร์เซอร์โว HF ของ Mitsubishi ที่มีขนาดกะทัดรัด โดย HF-KE23W1-S100 ขนาด 200W นำเสนอความสมดุลที่เหมาะสมระหว่างกำลังและขนาด มอเตอร์นี้ให้แรงบิดเพียงพอสำหรับการขับเคลื่อนกลไกการวางตำแหน่ง อุปกรณ์หมุนแบบดัชนี และการขับเคลื่อนการปรับความตึงสายพานลำเลียง ในขณะที่ยังคงมีขนาดเล็กที่เหมาะสำหรับอุปกรณ์ระบบอัตโนมัติขนาดกะทัดรัด
อัตราส่วน 3:1 ระหว่างแรงบิดขณะหยุดนิ่งและแรงบิดต่อเนื่องให้ความสามารถในการเร่งความเร็วที่ยอดเยี่ยม ทำให้มอเตอร์นี้เหมาะอย่างยิ่งสำหรับการใช้งานการวางตำแหน่งรอบสูง ซึ่งการเร่งความเร็วและลดความเร็วอย่างรวดเร็วมีความสำคัญ การออกแบบโรเตอร์ที่มีความเฉื่อยต่ำช่วยให้ตอบสนองต่อคำสั่งเซอร์โวไดรฟ์ได้อย่างรวดเร็ว ส่งผลให้จุดสิ้นสุดตำแหน่งแม่นยำและเวลาการตั้งค่ารวดเร็ว
เบรกจับยึด DC 24V ในตัว
เบรกจับยึด DC 24V แบบสปริงทำงานและปลดด้วยไฟฟ้า ให้การจับตำแหน่งที่ปลอดภัยเมื่อไฟฟ้าดับหรือหยุดฉุกเฉิน เมื่อไม่มีการจ่ายไฟ เบรกจะทำงานโดยอัตโนมัติเพื่อล็อคเพลา ป้องกันการเคลื่อนที่โดยไม่ได้ตั้งใจในแกนแนวตั้งหรือกลไกที่รับน้ำหนักจากแรงโน้มถ่วง
แหล่งจ่ายไฟเบรก DC 24V สามารถทำงานร่วมกับรางไฟของตู้ควบคุมระบบอัตโนมัติมาตรฐานได้อย่างราบรื่น ในขณะที่การเชื่อมต่อวงจรเบรกที่เหมาะสมช่วยให้การทำงานปลอดภัยโดยการประสานการปลดเบรกกับสัญญาณเปิดใช้งานไดรฟ์
การออกแบบเพลาแบบมีลิ่ม
เพลาตรงแบบมีลิ่มให้การเชื่อมต่อทางกลที่แข็งแรงระหว่างมอเตอร์และส่วนประกอบที่ขับเคลื่อน ส่งกำลังผ่านทั้งลิ่มและแรงหนีบของข้อต่อ การออกแบบนี้ช่วยขจัดความเสี่ยงของการลื่นไถลจากการหมุนภายใต้แรงกระแทกและการกลับทิศทางบ่อยครั้ง ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในการใช้งานรอบสูง
ระดับการป้องกัน IP55
การป้องกัน IP55 ให้การป้องกันฝุ่นที่สมบูรณ์และทนทานต่อน้ำที่ฉีดออกมาจากทิศทางใดๆ ด้วยแรงดันที่ลดลง ระดับนี้ทำให้มอเตอร์เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่สะอาด รวมถึงห้องบรรจุภัณฑ์ สายการประกอบ และเซลล์ระบบอัตโนมัติแบบปิด ซึ่งอาจมีละอองน้ำและสิ่งปนเปื้อนในอากาศเกิดขึ้นได้
ความเข้ากันได้กับแอมพลิฟายเออร์ซีรีส์ MR-E
ออกแบบมาโดยเฉพาะสำหรับการใช้งานร่วมกับเซอร์โวแอมพลิฟายเออร์ Mitsubishi ซีรีส์ MR-E (รุ่น MR-E-20A หรือ MR-E-20AG) มอเตอร์นี้สามารถทำงานร่วมกับระบบควบคุมเซอร์โวของ Mitsubishi ได้อย่างราบรื่น แอมพลิฟายเออร์ MR-E รองรับทั้งอินเทอร์เฟซคำสั่งแรงดันอนาล็อกและคำสั่งตำแหน่งแบบพัลส์เทรน ซึ่งรองรับสถาปัตยกรรมระบบควบคุมที่หลากหลาย
คำถามที่พบบ่อย
มอเตอร์นี้ออกแบบมาเพื่อทำงานร่วมกับเซอร์โวแอมพลิฟายเออร์ประเภทใด?
HF-KE23W1-S100 จับคู่กับเซอร์โวแอมพลิฟายเออร์ Mitsubishi ซีรีส์ MR-E โดยเฉพาะรุ่น MR-E-20A (มาตรฐาน) หรือ MR-E-20AG (พร้อมรองรับการสื่อสารเครือข่าย) การตั้งค่าพารามิเตอร์รหัสประเภทมอเตอร์ที่ถูกต้องมีความสำคัญต่อการทำงานที่เสถียร
เหตุใดมอเตอร์จึงมีแรงบิดขณะหยุดนิ่ง 1.9 Nm แต่มีแรงบิดต่อเนื่องเพียง 0.64 Nm?
แรงบิดขณะหยุดนิ่งแสดงถึงแรงสูงสุดในช่วงเวลาสั้นๆ ระหว่างจุดสูงสุดของการเร่งความเร็ว ในขณะที่แรงบิดต่อเนื่องคือแรงที่สามารถทนความร้อนได้สำหรับการทำงานอย่างไม่จำกัด การออกแบบแอปพลิเคชันต้องแน่ใจว่าความต้องการแรงบิด RMS อยู่ภายในพิกัดต่อเนื่อง
เบรก 24V ทำงานร่วมกับเซอร์โวไดรฟ์อย่างไรระหว่างการทำงาน?
เบรกจะเชื่อมต่อกับเอาต์พุตควบคุมเบรกของเซอร์โวไดรฟ์ ซึ่งจะประสานการปลดเบรกก่อนการเคลื่อนที่ของแกนและการทำงานซ้ำก่อนการปิดใช้งานไดรฟ์ ลำดับนี้ถูกกำหนดค่าในพารามิเตอร์ของแอมพลิฟายเออร์ MR-E และตรวจสอบระหว่างการติดตั้ง
สามารถใช้ HF-KE23W1-S100 บนแกนแนวตั้งได้หรือไม่ โดยพิจารณาจากพิกัด 200W?
ได้ โดยมีเงื่อนไขว่าโหลดของแกนอยู่ในข้อกำหนดแรงบิดและความเฉื่อย เบรกในตัวจะจัดการกับการจับตำแหน่งเมื่อไฟฟ้าดับ ในขณะที่ความต้องการแรงบิดต่อเนื่อง (รวมถึงการชดเชยแรงโน้มถ่วง) ต้องอยู่ภายในพิกัด 0.64 Nm
IP55 ครอบคลุมอะไรบ้างและไม่ครอบคลุมอะไรบ้างสำหรับสภาพแวดล้อมการติดตั้งมอเตอร์นี้?
IP55 ให้การป้องกันฝุ่นที่สมบูรณ์และทนทานต่อน้ำที่ฉีดด้วยแรงดันต่ำ เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่สะอาด ไม่ได้ป้องกันการฉีดน้ำแรงดันสูงอย่างต่อเนื่อง การแช่ในน้ำยาหล่อเย็น หรือสภาวะการล้างที่ต้องการระดับ IP ที่สูงกว่า
