| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | HF-SE202JW1-S100 |

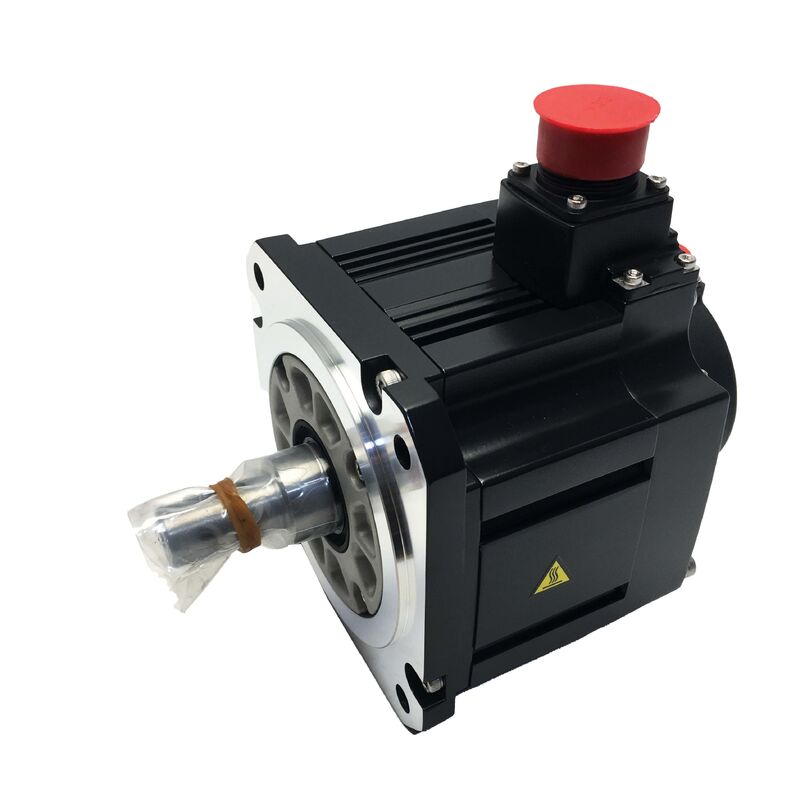

รายการมิตซูบิชิ HF-SE202JW1-S100เป็นมอเตอร์เซอร์โว AC อินเนอร์เซียกลางขนาด 2.0 kW จากซีรีส์ HF-SE สร้างขึ้นสําหรับแพลตฟอร์มเครื่องเสริมเสียงเซอร์โว Super MR-E
ด้วยมุมโค้งขนาด 9.55 Nm และ 2,000 รอบต่อนาทีบนแผ่นขอบ 176 × 176 มมมันเป็นสมาชิก 2 kW ของชุดความอ่อนแอปานกลางที่ออกแบบโดยใช้หลักการทํางานเดียวกันกับครอบครัว HC-SFS / HC-SFE, ทนทานภาระที่หนักกว่าและอัตราสัมพันธ์ความอ่อนแอของภาระกับมอเตอร์ที่สูงกว่าประเภทมอเตอร์คอมแพคต์ที่มีความอ่อนแอต่ํา
มีรายละเอียดการตั้งค่า 3 อย่างที่กําหนดให้กับตัวแปรเฉพาะนี้
ยกท้าย J หมายถึงการปิดน้ํามันที่ติดตั้งในโรงงานที่ทางออกของ shaftปิดช่องว่างวงกลมระหว่างแกนหมุนและโฮสติกของมอเตอร์ต่อต้านหมอกน้ํามันย่อยและอนุภาคละเอียดที่จะติดตามด้านในตามพื้นผิวแกนตามเวลา.
สิ้นสุด W1 ระบุแกนตรงเรียบโดยไม่ต้องมีช่องคีย์, ส่งทอร์คโดยการขัดกับช่องหลุมคับ.
ไม่มีเบรคไฟฟ้าแม่เหล็กที่ปรากฏ ซึ่งยืนยันว่ามอเตอร์นี้ถูกกําหนดให้ใช้กับแกนแนวราบหรือคอนเตอร์เบลนซ์ โดยที่แรงโน้มถ่วงไม่จําเป็นต้องมีเครื่องยนต์ในการถือเมื่อเซอร์โวปิด
การตั้งชื่อ S100 ระบุว่าเป็นมอเตอร์พิเศษที่ตรงกับเครื่องขยายเซอร์โว Super MR-E (MR-E-Super)
พลาตฟอร์ม Super MR-E ได้สร้างสถาปัตยกรรมสายไฟที่เรียบง่ายขึ้นในการออกแบบเครื่องขยายเสียง: เครื่องเชื่อมพลังงานและเครื่อง Encoder ตั้งอยู่บนหน้าหน้าของเครื่องขยายเสียงเพื่อการเข้าถึงสายเคเบิลโดยตรงและการจัดตั้งปลายทางลดแรงงานการเชื่อมต่อเมื่อเทียบกับรุ่นเครื่องขยายเสียงก่อนหน้านี้.
ด้วยการปรับอัตโนมัติในเวลาจริงเป็นมาตรฐาน ซุปเปอร์เอ็มอาร์-อี ปรับการเพิ่มเซอร์โวโดยต่อเนื่องระหว่างการทํางานการกําจัดการปรับปรุงการเพิ่มอัตโนมัติแบบชุดที่ Mitsubishi amplifier เก่าๆ ต้องการในการใช้งาน.
| ปริมาตร | มูลค่า |
|---|---|
| ปริมาณผลิต | 2.0 กิโลวัตถ์ |
| ทอมปอร์ตระดับ | 9.55 Nm |
| ทอร์คสูงสุด | 28.65 Nm (ประมาณ 3 × เรทม) |
| ความเร็วปริมาณ | 2,000 รอบต่อนาที |
| โลเตชั่นไฟฟ้า | ประเภท 200VAC |
| เครื่อง Encoder | 17 บิท เสมอ 131,072 ppr |
| ชาฟต์ | สะดวกเรียบ (W1) |
| ปรางน้ํามัน | ใช่ (J) |
| เบรก | ไม่มี |
| ขนาด flange | 176 × 176 มิลลิเมตร |
| การป้องกันการเข้า | IP65 |
| ประเภทการปิด | F (155°C) |
| อุณหภูมิการทํางาน | 0°C ถึง +40°C |
| เครื่องขยายเสียงที่เข้ากันได้ | สินค้าที่ได้รับการจัดจําหน่าย |
เครื่องยนต์ HF-SE ใช้ความเร็ว 2,000 รอบต่อนาที ซึ่งทําให้มันอยู่ในประเภทการใช้งานที่แตกต่างจากเครื่องยนต์ 3,000 รอบต่อนาทีที่มีความอ่อนแอต่ําที่ครองแกนเครื่องมือขนาดเล็ก Two thousand RPM at a 10mm pitch ball screw produces 20 m/min rapid traverse — appropriate for medium-capacity machine tools and automation equipment where the axis mechanics are substantially heavier than the compact sub-kilowatt axes.
รอเตอร์อเนอร์เซียกลางเป็นสิ่งที่กําหนดความเหมาะสมของ HF-SE สําหรับการใช้งาน รอเตอร์ของมันมีน้ําหนักมากกว่ามอเตอร์อเนอร์เซียต่ําแบบเดียวกันและที่เพิ่มเติมมวลของหมุนทําหน้าที่เป็นระบายความมั่นคงของ flywheel ในวงจร servo.
บนแกนที่มีโต๊ะที่หนักกว่า, ตัวถือชิ้นงานที่ใหญ่กว่า, หรือองค์ประกอบการส่งที่สะท้อนอัตราเฉื่อยที่สําคัญต่อแกนมอเตอร์เครื่องยนต์อัตราเฉื่อยขนาดกลาง ทนอัตราเฉื่อยของภาระต่อมอเตอร์ที่สูงกว่ามาก ก่อนที่ความมั่นคงของเซอร์โวจะกลายเป็นปัญหา.
กรณีที่มอเตอร์อเนอร์เซียต่ําอาจต้องการการตั้งค่าอัตราการเติบโตที่อนุรักษ์หรือแสดงผลการสะท้อนเสียงที่อัตราการอเนอร์เซียมากกว่า 51, ประเภท HF-SE ได้ถูกออกแบบมาสําหรับอัตราส่วนสูงสุด 151 กับการปรับปรับเสียงที่เหมาะสม ผู้นําการขยายโดยตรงช่วงการปรับแต่งทางกล มอเตอร์นี้สามารถใช้งานโดยไม่ต้องต้องการกล่องเกียร์เพื่อลดความอ่อนแอของภาระที่สะท้อน.
ที่ 9.55 Nm ทอมปอร์คหมายเลขกับ 3: 1 อัตราส่วนสูงสุดที่มีอยู่ 28,65 Nm ทอมปอร์คที่มีอยู่รองรับการเร่งรัดอย่างรุนแรงของภาระหนักที่เหมาะสมกับประเภทมอเตอร์นี้
การคํานวณวงจรการทํางานที่ยืนยันว่า ทอร์ค RMS ผ่านโปรไฟล์การเคลื่อนไหวเต็มจะอยู่ในระดับ 955 Nm เป็นขั้นตอนการปรับขนาดแกนที่กําหนดว่า HF-SE202 ถูกต้องกับภาระหรือไม่.
การปิดน้ํามันที่ทางออกของ shaft เป็นองค์ประกอบปิดเดียวที่ IP65 การป้องกันร่างกายเพียงลําพังไม่สามารถให้.หมุนหมุนต้องผ่านหน้าหน้าของเครื่องยนต์ปลายกระจกด้วยช่องแหวนเล็ก ๆ เพื่ออนุญาตการหมุนอิสระ.
โดยไม่มีการปิดน้ํามันช่องว่างนี้เป็นเส้นทางที่เปิดสําหรับหมอกน้ํามันย่อยจากสกรูลูกกลมที่อยู่ใกล้เคียงหรือห่อหมุนที่จะอพยพไปข้างในตามพื้นผิวแกนและสะสมอยู่ในช่องห่อหมุนและพื้นที่การล่อตลอดอายุการใช้งานของมอเตอร์.
ด้วยการติดตั้งเครื่องปิดน้ํามัน J ปิดลิปติดกับพื้นผิวของหมุนหมุนและเคลื่อนไหวของของเหลวและอนุภาคออกไปจากช่องว่างของ shaft
The combined effect is that the HF-SE202JW1-S100 is sealed both in body (IP65) and at the shaft — appropriate for installations where the motor shaft is in proximity to lubrication sources or where occasional splash exposure at the shaft is realistic.
ลิปประปาน้ํามันเป็นองค์ประกอบการบํารุงรักษาที่มีระยะเวลาการตรวจสอบที่สั้นที่สุดบนมอเตอร์
วัสดุริมฝีปาก (โดยทั่วไปยางไนทรีล) จะแข็งแรงเล็กน้อยในช่วงหลายปีของการหมุนเวียนทางความร้อนและสัมผัสกับน้ํามัน
ตรวจสอบประจําเวลา เพื่อตรวจสอบการแตกริมฝีปาก การบิดเบือน or visible leakage past the seal — combined with timely replacement when degradation is detected — is the maintenance action that protects the motor's bearings and encoder from contamination throughout the motor's service life.
เครื่องรหัสสมบูรณ์แบบ 17 บิตที่ติดตั้งใน HF-SE202JW1-S100 ให้ผลักดัน 131,072 ครั้งต่อรอบ ด้วยการรักษาตําแหน่งสมบูรณ์แบบเมื่อรวมกับแบตเตอรี่ที่เครื่องขยายเสียง Super MR-Eตอนเปิดไฟ, เครื่องขยายเสียงอ่านตําแหน่งมุมสมบูรณ์ของแกนมอเตอร์โดยตรงจากเครื่องปรับรหัส CNC หรือเครื่องควบคุมของเครื่องมีตําแหน่งแกนที่ถูกต้องตั้งแต่รอบสแกนครั้งแรกโดยไม่มีการเคลื่อนย้ายย้อนกลับไป.
สําหรับแกนความอ่อนแอขนาดกลาง 2 kW ที่ขับขี่ภาระที่สําคัญ ค่าใช้งานของการรักษาตําแหน่งที่สมบูรณ์แบบมีความสําคัญการกําจัดความหมายกลับหมายถึงเครื่องไม่จําเป็นต้องข้ามโต๊ะหนักไปยังสวิทช์ความหมายทุกครั้งที่ระบบกําลังขึ้น.
บนเครื่องจักรที่การกลับมาตรฐานรวมถึงช้า careful traverse to a limit switch — necessary to protect the tooling and workpiece from the uncertainty of where the axis is at startup — the absolute encoder removes this overhead entirely after the initial home position is established once.
ความละเอียด 131,072 ppr แปลว่าประมาณ 0.076 μm ต่อการนับบนโต๊ะสําหรับสกรูลูกบอล 10 มม.
นี่คือความแม่นยําทางเครื่องกลที่เกินความแม่นยําของกลมสกรูและระบบการนําทางที่แท้จริง ซึ่งยืนยันว่าเครื่องปรับรหัสไม่ใช่ปัจจัยจํากัดในการตั้งตําแหน่งแม่นยําสําหรับแกนใด ๆ ที่มอเตอร์นี้จะขับเคลื่อนความตอบสนอง Encoder ยังให้ความละเอียดความเร็วที่อนุญาตให้เรียบ, การควบคุมความเร็วที่มั่นคงในช่วงการทํางานที่เต็ม 0 ถึง 2,000 รอบต่อนาที รวมถึงความเร็วการแคร์ลล็อคที่ใช้ในการตั้งทางและลําดับการเข้าใกล้ซอนด์
การตั้งชื่อ S100 เหมาะกับมอเตอร์นี้เป็นพิเศษกับเครื่องขยายการทํางาน Super MR-E (MR-E-Super series)ตลาดอัตโนมัติขนาดเล็ก.
ปรัชญาการออกแบบของ Super MR-E เน้นการลดความซับซ้อนของการบูรณาการโดยไม่เสียผลการควบคุม
Connector placement on the amplifier front face — power and encoder connectors accessible from the same face as the signal terminals — simplifies panel layout and cable routing in compact control cabinets.
ระยะเวลาการเชื่อมต่อแบบมาตรฐานลดลง เพราะการเชื่อมต่อสายเคเบิลจะมองเห็นและเข้าถึงระหว่างการประกอบและการจัดวางด้านหน้ากําจัดความจําเป็นที่จะนําสายไฟฟ้าก่อนที่เครื่องขยายเสียงจะติดตั้งในตู้.
ฟังก์ชันการปรับอัตโนมัติในเวลาจริงระบุความอ่อนแอของภาระที่เชื่อมต่อกับแกนมอเตอร์อย่างต่อเนื่อง และปรับความเร็วของเซอร์โวและการเพิ่มตําแหน่งวงจรเพื่อรักษาความมั่นคงการตอบสนองที่ลดลงได้ดี.
เมื่อภาระเปลี่ยนแปลงระหว่างวงจรของเครื่อง ณ ขณะที่ชิ้นงานถูกบรรทุกหรือถอน ขณะที่คอนเวียร์เต็มหรือถอน หน่วยปรับอัตโนมัติปรับผลประโยชน์ตามการรักษาความสามารถในการตั้งตําแหน่งอย่างต่อเนื่อง โดยไม่ต้องมีผู้ใช้งานเข้ามา.
นี้มีคุณค่าโดยเฉพาะอย่างยิ่งบนเครื่องจักรที่ใช้เวลาการใช้งานจํากัด เนื่องจากความจําเป็นในการปรับปรุงการเพิ่มกําลังด้วยมือในสภาพการทํางานหลายอย่างลดลงอย่างมาก
Q1: หมุนตรงเรียบ (W1) หมายถึงอะไรสําหรับการเลือกการเชื่อม?
หม้อแบบเรียบ W1 ไม่มีช่องลุ้น ทั้งหมดของการส่งทอร์คพึ่งพาการกดเครียดระหว่างพื้นผิวหม้อและช่องเจาะฮับการเชื่อม
ที่ 9.55 Nm ทอร์มเมนต์หมายเลขที่มียอดเฉพาะอย่างยิ่งใกล้ 28 Nm ความอดทนของหลุมดึงหัวกระจาย (มาตรฐาน ISO h6 สําหรับประเภทแกนนี้) ทอร์มเมนต์การดึงที่กําหนดขององค์ประกอบการจับและสภาพพื้นผิวแกนรวมกันกําหนดทอร์คการหดที่สามารถบรรลุได้ที่อินเตอร์เฟซ.
สําหรับแกนที่มีการเปลี่ยนทิศทางบ่อย ๆ ที่มีมอเตอร์สูง, รายละเอียดของมอเตอร์ clamping ต้องถูกตรวจสอบกับผลิตสูงสุดของมอเตอร์.การตรวจสอบฟอร์มพริงซับซ้อนอีกครั้งหลังจาก 50-100 ชั่วโมงแรกของการทํางาน ̇ เมื่อการนั่งครั้งแรกเกิดขึ้น ̇ เป็นวิธีการใช้งานแบบมาตรฐานสําหรับอุปกรณ์ shaft plain.
Q2: ทําไม HF-SE202JW1-S100 ไม่มีเบรคไฟฟ้าแม่เหล็ก และเมื่อไหร่จะจําเป็นต้องใช้แบบเบรค?
การไม่มีเบรคแสดงให้เห็นว่ามอเตอร์นี้ถูกกําหนดสําหรับแกนแนวราบ หรือแกนที่กลไกปรับสมดุลภายนอกสนับสนุนภาระเมื่อเซอร์โวปิดไม่มีแนวโน้มที่จะเคลื่อนไหวมีเมื่อแรงหมุนของมอเตอร์ถูกถอนทําให้เบรคไม่จําเป็น
บนแกนตั้งหรือแกนหันที่แรงโน้มถ่วงมีผลต่อภาระตัวแบบเบรก ̇ ที่ได้รับการกําหนดด้วย B ในหมายเลขชิ้นส่วน ̇ ให้ความมั่นคงทางเครื่องกลที่ต้องการเมื่อเซอร์โวถูกตัดพลังงานการติดตั้งแบบ W1 ที่ไม่มีเบรคบนแกนตั้งที่ไม่สมดุลสร้างความเสี่ยงของการเคลื่อนไหวแกนในกรณีการปิดเซอร์โว
Q3: เครื่องโค้ดมี 131,072 ppr ต้องการแบตเตอรี่สําหรับการเก็บรักษาที่สมบูรณ์แบบหรือไม่?
ใช่ เอ็นโคเดอร์ 17 บิตบน HF-SE202JW1-S100 จะเก็บตําแหน่งได้ ผ่านการสูญเสียพลังงานพร้อมแบตเตอรี่ติดตั้งและบํารุงรักษา, เครื่องขยายเสียงจะอ่านตําแหน่งจริงของแกน ในทุกการเปิดไฟ โดยไม่ต้องใช้การจับตัว
โดยไม่มีแบตเตอรี่ เครื่อง Encoder ใช้งานในรุ่นเพิ่มเติม และต้องการการกลับมาตรฐานหลังจากแต่ละวงจรพลังงาน สภาพของแบตเตอรี่ควรตรวจสอบในระยะระหว่างการบํารุงรักษาที่กําหนดเพราะแบตเตอรี่ที่หมดแรงทําให้เสียตําแหน่งในช่วงการตัดไฟฟ้าครั้งต่อไป.
Q4: HF-SE202JW1-S100 สามารถใช้กับเครื่องขยายเสียง Super MR-E ได้หรือไม่
2.0 kW HF-SE202 ต้องการMR-E-200A(หรือตัวแปร S100 ที่เท่าเทียมกัน) เครื่องขยายเสียง Super MR-E ที่มีค่าสําหรับประเภท 200W noted โดยสังเกตว่าการกําหนดความจุของ MR-E ของ Mitsubishi ติดตามการหมายเลขที่แตกต่างจากพลังงานออกของมอเตอร์
กระแสออกระดับชื่อของเครื่องเสริมเสียงต้องรองรับกระแสชื่อของมอเตอร์ (ประมาณ 11A สําหรับประเภท 2kW)
การใช้เครื่องกระตุ้นขนาดเล็กจํากัดแรงหมุนสูงสุดที่มีอยู่ และอาจทําให้การป้องกันความอ้วนเกิดขึ้น ก่อนที่มอเตอร์จะสามารถดําเนินการเร่งที่วางโปรแกรมได้ยืนยันรหัสรุ่นเครื่องเสริมเสียงจากคู่มือการเลือก Super MR-E สําหรับการผสม HF-SE202.
Q5: จุดตรวจสอบที่สําคัญสําหรับ HF-SE202JW1-S100 ที่ใช้แล้วคืออะไร?
ตรวจสอบช่องปิดน้ํามันที่ช่องออกของหม้อเพื่อความแตกหรือแข็ง ช่องปิดที่เสื่อมเป็นช่องทางการเข้าของเหลวที่ทั่วไปที่สุดในมอเตอร์นี้
หมุนแกนด้วยมือและตรวจสอบความหยาบหยาบของหมุน; แฟลนจ์ 176 มิลลิเมตรมีหมุนขนาดใหญ่กว่ามอเตอร์ขนาดเล็ก และความหยาบหยาบใด ๆ ได้ยินก่อนที่จะกลายเป็นที่สําคัญทางเครื่องจักร.ตรวจสอบว่าพื้นผิว shaft ไม่มี fretting หรือ scoring จากการติดตั้ง coupling ก่อนหน้านี้.
วัดความต้านทานการล่อ 3 ขั้นตอนเพื่อสมดุลระยะ และตรวจสอบความต้านทานของอุปกรณ์ประกอบความร้อนกับดินด้วยเครื่องกดยืนยันว่าแบตเตอรี่ Encoder ที่ด้านขยายเสียงเป็นในสภาพที่ดี ก่อนจะสมมุติว่าข้อมูลตําแหน่งสมบูรณ์แบบเป็นจริง.
การทํางานบนเบนจ์บนเครื่องขยายเสียง Super MR-E ที่เข้ากันได้ถึง 2,000 รีพีเมล โดยมีอัตโนมัติการปรับเปลี่ยนทํางาน และติดตามความผิดพลาดต่อไปยืนยันว่ามอเตอร์พร้อมสําหรับการผลิตก่อนการติดตั้ง
