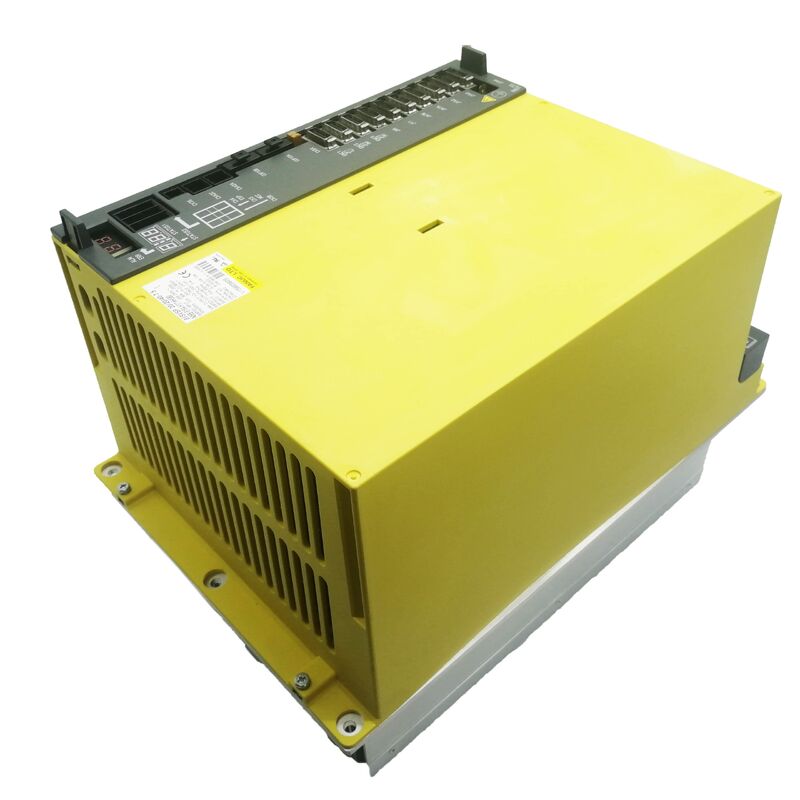

หมายเลขส่วน: A06B-6164-H311 (#H580) ️ครอบครัว: βi Servo/Spindle Integrated Unit ️รหัสรุ่น: biSVSP 20/20/40-7.5 ️อินเตอร์เฟส: FSSB ไฟเบอร์ออปติก ️ประเภทความดัน: 200V AC Input ️น้ําหนัก: ประมาณ 12 kg
มีหมวดหมู่ของเครื่องมือ CNC หน่วยงานการแปรรูปตั้งขนาดเล็ก, เซลล์หมุนเล็ก, สถานีเจาะอัตโนมัติความต้องการของสปินด์ค่อนข้างน้อยเครื่องจักรเหล่านี้ไม่จําเป็นต้องมีเครื่องยกระดับกระบอก 15kW หรือช่อง servo 40A ต่อเนื่อง สิ่งที่พวกเขาต้องการหน่วยที่บูรณาการได้ดีที่เหมาะกับการใช้งานโดยไม่ต้องออกแบบกระเป๋า.
A06B-6164-H311 ทําหน้าที่นั้นอย่างแม่นยํามันส่ง 3 ช่อง servo ที่เป็นอิสระ พร้อมกับ 7เครื่องเสริมเสียงสปินด์ขนาด.5kW ทั้งหมดจากโมดูลเดียว หน่วยเชื่อมต่อกับ CNC ผ่าน FSSB ไฟเบอร์ออปติก บัส และทํางานจากสายไฟฟ้าสามเฟส 200Vทําให้มันเหมาะสมกับเครื่องมือ 0i-D และ 0i-Mate-D ที่ใช้เครื่องยนต์คอมแพคต์ FANUC รุ่น β.
สิ่งที่แยกรูปแบบ biSVSP ออกจากทอปโลยีการขับเคลื่อนที่ปกติคือการกําจัดการขับเคลื่อน spindle standaloneชาซีเดียวนี้จัดการกับฟังก์ชันการขับเคลื่อนทั้งหมด วงจรตําแหน่ง servo บนสามแกนและควบคุมความเร็ว spindle / ทอร์ค. การออกแบบตู้ที่เกิดขึ้นง่ายกว่า, น้อยกว่า, และง่ายต่อการดูแล
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A06B-6164-H311 (#H580) |
| การจัดอันดับหน่วย | βiSVSP combined Servo + Spindle การใช้งานแบบรวม |
| รูปแบบรหัส | biSVSP 20/20/40-7.5 |
| ช่อง servo | 3 (แกน L / M / N) |
| ปัจจุบันสูงสุด 軸 L | 20 A |
| กระแสสูงสุด 軸 M | 20 A |
| ปัจจุบันสูงสุด | 40 A |
| ระดับการออกของสปินด์ | 7.5 กิโลกรัม |
| ความดันทางเข้า | 3 ขั้นตอน 200 วาลต์ AC (+ 10% / -15%), 50/60 Hz |
| พลังการควบคุม | DC 24 V, 1.5 A |
| วิธี PWM | ไซน์เวฟ HRV2 / HRV3 |
| อินเตอร์เฟซ CNC | FSSB (Fanuc Serial Servo Bus) สายไฟเบอร์ออปติก |
| การเย็น | เครื่องปรับอากาศ (พัดลมรวม) |
| ประเภทการป้องกัน | IP20 |
| น้ําหนักหน่วย | ประมาณ 12 kg |
| CNC ที่เข้ากันได้ | FANUC 0i-D / 0i-MD / 0i-Mate-D |
ซีรี่ย์ A06B-6164 ครอบคลุมหลายประเภทพลังงาน, ทั้งหมดแบ่งปันสถาปัตยกรรมรวมสามเซอร์โว-บวก-สปินด์และอินเตอร์เฟซการสื่อสาร FSSB เดียวกันH311 เป็นตัวเลือกที่มีผลิตจากสปินด์ที่ต่ําที่สุดในรุ่นสามแกน:
| เลขส่วน | รูปแบบรหัส | การออกของสปินด์ | ช่อง servo |
|---|---|---|---|
| A06B-6164-H311 | biSVSP 20/20/40-7.5 | 7.5 กิโลกรัม | 3 (20A / 20A / 40A pk) |
| A06B-6164-H312 | biSVSP 20/20/40-11 | 11 กิโลกรัม | 3 (20A / 20A / 40A pk) |
| A06B-6164-H333 | biSVSP 40/40/40-15 | 15 กิโลกรัม | 3 (40A / 40A / 40A pk) |
| A06B-6164-H343 | biSVSP 40/40/80-15 | 15 กิโลกรัม | 3 (40A / 40A / 80A pk) |
| A06B-6164-H364 | biSVSP 80/80/80-18 | 18 กิโลกรัม | 3 (80A / 80A / 80A pk) |
H311 และ H312 แบ่งปันการจัดอันดับช่อง servo ที่เหมือนกัน ¥ 20A สูงสุดบน L และ M, 40A สูงสุดบน N ¥ แตกต่างกันเฉพาะในประเภทพลังงาน spindle หากป้ายชื่อมอเตอร์ spindle ของเครื่องของคุณอยู่ที่หรือต่ํากว่า 7.5kWH311 คือการเลือกที่ถูกต้องการปรับปรุงขึ้นไปยัง H312 เพิ่มต้นทุนและการดึงเข้าโดยไม่ได้รับประโยชน์จากการติดตั้ง spindle 7.5kW
การปรับขนาด servo ที่ไม่เท่าเทียมกันของ 20/20/40 ตามโลจิกเดียวกันกับในซับซีรีส์ 6164-H31x แกน L และ M จัดการการเดินทางแนวราบที่ต้องการน้อยกว่า (โดยทั่วไป X และ Y)ขณะที่ช่อง N ที่สูงสุด 40A สูงรองรับแกน Z, เมื่อน้ําหนักหัวหมุนและการชดเชยแรงโน้มถ่วงบังคับการดึงกระแสไฟฟ้าต่อเนื่องที่ใหญ่กว่า
เครื่องยนต์เซอร์โวซีเรีย FANUC βiS ที่เข้ากันได้ สําหรับแต่ละประเภทช่องทาง:
แกน L และแกน M (20A สูงสุด):βiS 4/5000, βiS 8/3000, βiS 8/2000 ̇ ทั้งหมดภายใน 20A พื้นที่สูงสุดสําหรับวงจรการทํางานทั่วไป
แกน N (40A สูงสุด):βiS 12/3000 ช่วงชั้นบนของความจุต่อเนื่อง N-channel ที่ 13A
มอเตอร์เซอร์โวจากกรอบ βiS 22 และใหญ่กว่า ไม่เหมาะสําหรับช่องทางใด ๆ ของหน่วยนี้ เนื่องจากความต้องการกระแสต่อเนื่องของพวกเขาเกินค่าเฉพาะต่อช่องทาง
ช่องหมุน 7.5kW จับคู่กับมอเตอร์หมุน FANUC รุ่น βi ที่มีประสิทธิภาพต่อเนื่อง 7.5kW หรือต่ํากว่า
ตรวจสอบการใช้อัตรากระแสต่อเนื่องของมอเตอร์กับรายละเอียดการออกของสปินด์ของเครื่องเสริมเสียงก่อนการกําหนดการเปลี่ยน5kW หมายเลขแสดงความเข้มข้นความร้อนต่อเนื่องของช่อง spindle, ไม่ใช่การตัดที่แข็งแกร่งในการกระแสสูงสุดระหว่างการเร่ง
HRV2 / HRV3 การควบคุมวงจรปัจจุบันH311 รองรับทั้ง High Response Vector 2 และ HRV3 โหมดการควบคุมปัจจุบัน HRV3 เมื่อเปิดและสนับสนุนโดย CNCทํางานในอัตราการอัพเดทวงจรปัจจุบันที่สูงกว่า reducing servo following error during high acceleration moves and improving surface finish quality in contour milling operations การปรับปรุงความเร็วของกระบวนการการทํางานของ HRV2 หรือ HRV3 ขึ้นอยู่กับการตั้งค่าปารามิเตอร์ CNC และชนิดของ servo motor ที่ติดตั้ง
การ ปรับปรุง ภาย ในอุปกรณ์นี้มีวงจรการฟื้นฟูภายในที่ส่งพลังงานเบรคกลับสู่พลังงาน AC ในระหว่างเครื่องยนต์ชะลอความเร็ว แทนที่จะปล่อยมันเป็นความร้อนผ่านตัวต้านทานภายนอกบนเครื่องจักรขนาดเล็กที่มีการเปลี่ยนแกนบ่อยๆ, ตัวอย่างเช่น ความสามารถในการฟื้นฟูนี้ลดภาระความร้อนในตู้และช่วยลดการบริโภคพลังงานในช่วงการเปลี่ยนการผลิตเต็ม
การติดตามสัญญาณเตือน IPMขั้นตอนการออกใช้เทคโนโลยี Intelligent Power Module (IPM)ที่ติดตามอุณหภูมิการเชื่อมต่อภายในและกระตุ้นการป้องกัน ก่อนเหตุการณ์การหลบหนีทางอุณหภูมิจะทําให้เกิดความเสียหาย PCB ที่ไม่สามารถแก้ไขได้อุปกรณ์เตือน IPM แสดงเป็นรหัสเตือน servo ที่เฉพาะบนจอ CNCทําให้ช่างสามารถแยกการอุ่นเกินของอุปกรณ์ที่แท้จริงจากสาเหตุภายนอก เช่น การอัดกระแสอากาศหรือพัดลมเย็นที่ล้มเหลว.
| การระบุ | รูปแบบ |
|---|---|
| มาตรฐาน | A06B-6164-H311 |
| พร้อมคําว่า voltage suffix | A06B-6164-H311#H580 |
| ไม่ต้องมีไฮเฟน | A06B6164H311 |
| OCR อ่านผิด (6→G, 1→I) | AO6B-6I64-H3II |
| รูปแบบรหัส | biSVSP 20/20/40-7.5 |
| อัตราค่าปรับขึ้น (11kW) | A06B-6164-H312 |
ระยะเวลา:จําหน่ายแล้ว พร้อมส่งภายใน 1-2 วันทําการ
การบรรจุ:กระเป๋ากันสแตตติกภายในกระเป๋ากระดาษกระดาษที่แข็งแกร่ง
ผู้บรรทุก:DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS ผ่อนผ่อนตามจุดหมายและความจําเป็นอย่างเร่งด่วน
ระยะเวลาการจัดส่ง:บริการด่วนถึง 220+ ประเทศภายใน 24 48 ชั่วโมง การเดินทางระหว่างประเทศตามมาตรฐานคือ 3 7 วันทําการขึ้นอยู่กับจุดหมายปลายทาง
ภาษีการนําเข้า:ความรับผิดชอบของผู้ซื้อตามกฎหมายการคลังของประเทศปลายทาง ใบชําระสินค้าและรายการบรรจุทั้งหมด
คําถามที่ 1: ขั้นต่ําของพลังงานหมุนของ A06B-6164-H311 คืออะไร และเกิดอะไรขึ้นถ้ามันเกิน?ช่องสปินด์มีกําลังการผลิตต่อเนื่อง 7.5kWการทํางานของมอเตอร์ spindle ที่ต้องการพลังงานต่อเนื่องของป้ายชื่อที่เกินตัวเลขนี้จะขับขี่ระดับผลิตของเครื่องกระตุ้นเกินขอบเขตการออกแบบของความร้อนของมันระหว่างการตัดต่อเนื่อง, ในที่สุดจะทําให้เกิดสัญญาณเตือนความร้อนเกิน หรือถ้าการป้องกันไม่ทํางานในเวลา, ทําให้เกิดความเสียหายต่อโมดูลออก IGBTความอ้วนของสปินด์ชั่วคราวระหว่างการเร่งขันสามารถรับรองได้ภายในขอบกระแสปริมาณสูงสุดในระยะสั้นของโมดูลสําหรับเครื่องจักรที่มีมอเตอร์สปินด์ลุ้นสูงกว่า 7.5kW เครื่อง A06B-6164-H312 (ส่วนสปินด์ลุ้น 11kW) เป็นขั้นตอนที่เหมาะสม
Q2: A06B-6164-H311 สามารถแทนหน่วย A06B-6134 เก่าชุดบนเครื่องเดียวกันได้หรือไม่?การเปลี่ยนทางกลโดยตรงเป็นไปได้ หากตู้มีขนาดช่องที่ถูกต้องแต่ซีรีส์ 6164 ใช้ FSSB การสื่อสารไฟเบอร์ออปติก ในขณะที่ซีรีส์ 6134 ก่อนหน้านี้ใช้โปรโตคอลอินเตอร์เฟสที่แตกต่างกัน. CNC ที่ใช้เครื่องควบคุม 0i-C หรือเก่ากว่า (ที่ใช้ซีรีส์ 6134) ไม่สามารถสื่อสารกับเครื่องขยายเสียงซีรีส์ 6164 โดยไม่ต้องปรับปรุง CNCและเครื่องควบคุมการผลิต 0i-Mate-Dถ้าเครื่องของคุณกําลังทํางานอย่างหนึ่งของการควบคุมที่มีหน่วย 6134 ที่ล้มเหลวคุ้มค่าการสืบสวนกับ FANUC integrator ว่า 6164 สามารถนํามาใช้ได้.
Q3: เครื่องของฉันแสดงสัญญาณเตือน SV401 บนแกน N โดยเฉพาะอย่างยิ่ง.SV401 เป็นสัญญาณ FANUC เตรียมพร้อมปิดสัญญาณ ระบุว่า เครื่องขยายกําลังการใช้ไม่ได้ตอบสนองคําสั่ง CNC เตรียมพร้อมบนแกนนั้นซึ่งอาจเกิดจากหลายสาเหตุที่ไม่เกี่ยวข้องกับช่องทางการออกเอง. ก่อนที่จะสงสัย IGBT ระยะบนช่อง N, ตรวจสอบ 24V DC การควบคุมอินทราไฟฟ้าที่เพิ่มเสียง (การสูญเสียของ 24V ปิดการใช้งานทั้งหมดหรือแกนที่เลือก),ยืนยันว่าสัญญาณเปิดเซอร์โวจาก PMC กําลังทํางาน, และตรวจสอบว่าไม่มีสภาพหยุดฉุกเฉินถูกถือโดยวงจรความปลอดภัยของเครื่องจักร ถ้าทั้งหมดนี้เช็คแล้วความผิดพลาดมีโอกาสมากกว่าภายในระยะการออก N-axis หรือเส้นทางการตอบสนองมอเตอร์ที่เกี่ยวข้อง.
คําถามที่ 4: อุปกรณ์นี้รองรับการแตะที่แข็งแรงบนแกน spindle ไหม?ใช่, การแตะแน่นที่แข็งแรงสนับสนุนเมื่อตัวเลือก CNC ได้เปิดใช้งาน และมอเตอร์สปินด์มีเครื่องโคเดอร์ตําแหน่ง (หรือการจัดทําการตอบกลับเครื่องโคเดอร์ที่เข้ากันได้)ช่อง spindle บน βiSVSP หน่วยจัดการการสลับจากควบคุมความเร็วเพื่อควบคุมตําแหน่งร่วมกันที่จําเป็นสําหรับการตักแข็ง, หาก CNC มีตัวเลือกโปรแกรมสynchronization spindle ที่เปิดให้ใช้ได้ ความสามารถของฮาร์ดแวร์มีอยู่ในเครื่องเสริมเสียงปัจจัยจํากัดคือการที่ชุด CNC option ที่ซื้อกันมีการดึงแข็ง.
Q5: แทนพัดลมเย็นแบบไหนที่ควรจัดเก็บสําหรับ A06B-6164-H311?พัดลมเย็นด้วยอากาศแรงเป็นส่วนประกอบที่มีการสกัดสูงที่สุดในโมดูล βiSVSP และควรเป็นส่วนหนึ่งของแผนการจัดเก็บสินค้าในการบํารุงรักษาป้องกันหมายเลขส่วนพัดลมเฉพาะถูกพิมพ์บนฉลากของพัดลมติดตั้งภายในหน่วย, ดังนั้นการปฏิบัติที่ดีที่สุดคือการถ่ายรูปตราแฟนที่เข้าถึงครั้งต่อไปและสั่งการการเปลี่ยนที่ถูกต้อง ก่อนที่มันจะล้มเหลวแทนที่หลังจาก.ความล้มเหลวของแฟนจะเร่งด่วนกระตุ้นสัญญาณเตือน IPM ความร้อนเกินเมื่อการไหลของอากาศหล่นต่ํากว่าขั้นต่ําที่จําเป็นต้องรักษาอุณหภูมิการแยกระดับการออกภายในรายละเอียด.
