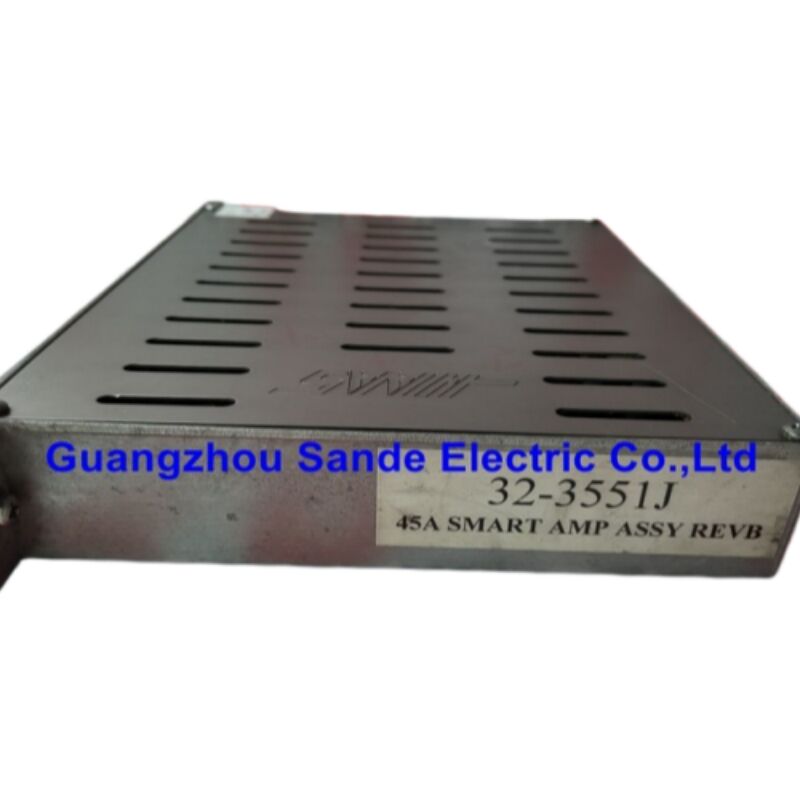

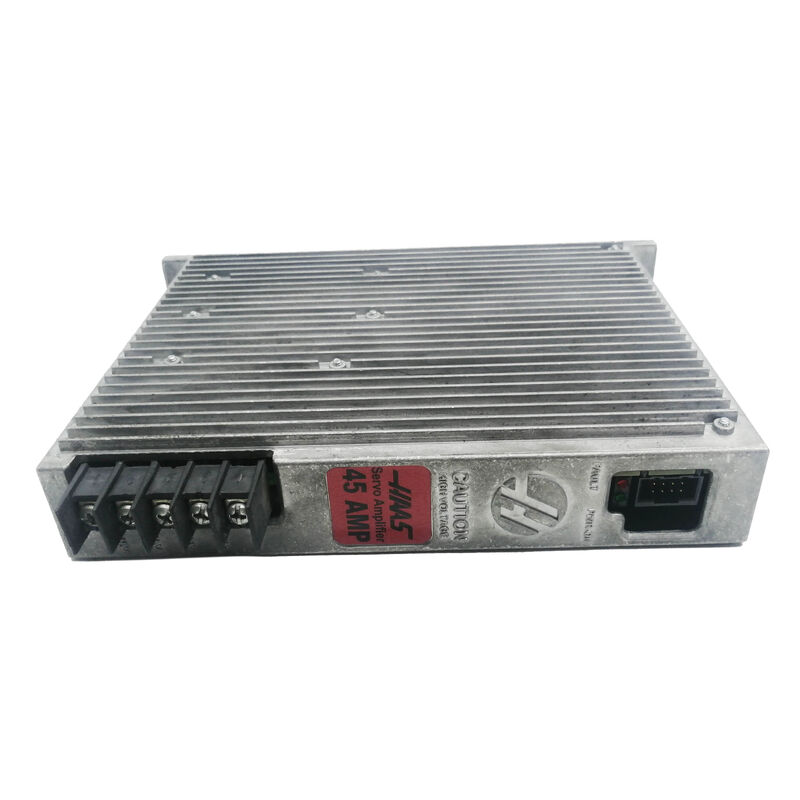

HAAS 32-3551J เซอร์โวแอมพลิฟายเออร์ — 45A BL สมาร์ทแอมป์, ซ่อมแซมและเปลี่ยนทดแทนหลังการขาย

ชิ้นส่วนที่ทำให้แกน HAAS ของคุณทำงานได้

แกนแต่ละแกนบนเครื่องจักร CNC ของ HAAS ขึ้นอยู่กับสิ่งหนึ่งที่ทำงานได้อย่างถูกต้องหลังประตูแผง: เซอร์โวแอมพลิฟายเออร์ 32-3551J — ซึ่งอ้างอิงข้ามเป็น 93-32-3551J ในการกำหนดหมายเลขชิ้นส่วน HAAS ที่อัปเดต — คือ 45 แอมป์ BL สมาร์ทแอมพลิฟายเออร์ที่กำหนดให้กับแกนขนาดกลางในเครื่องจักร HAAS ประเภทต่างๆ เช่น เครื่องจักรแนวตั้ง, เครื่องจักรแนวนอน และเครื่องจักรกลึงที่ใช้ Next Generation Control (NGC).

เมื่อแอมพลิฟายเออร์นี้ล้มเหลว แกนนั้นจะหยุดทำงาน ไม่มีการเคลื่อนที่, ไม่มีการประมวลผลโปรแกรม, ไม่มีการผลิต การเปลี่ยนทดแทนที่ผ่านการทดสอบบนเครื่องให้เร็วที่สุดเท่าที่จะทำได้คือสิ่งสำคัญที่สุด — และนี่คือจุดที่การซ่อมแซมหลังการขายและยูนิตเปลี่ยนทดแทนที่ปรับแต่งได้มีความเกี่ยวข้อง

ข้อมูลจำเพาะทางเทคนิค

32-3551J พอดีกับระบบไดรฟ์ HAAS อย่างไร

เครื่องจักร HAAS ใช้สถาปัตยกรรมพลังงานแบบรวมศูนย์ Vector Drive — หรือในเครื่องจักรขนาดเล็ก Minimill Power Supply (MMPS) — จะแปลงแรงดันไฟฟ้า AC ที่เข้ามาและสร้าง 320–340 V DC bus ที่วิ่งผ่านตู้ควบคุม เซอร์โวแอมพลิฟายเออร์แต่ละตัวจะดึงพลังงานจากบัสนี้และแปลงพลังงาน DC เป็นเอาต์พุต AC สามเฟสที่ควบคุมได้อย่างแม่นยำสำหรับมอเตอร์ที่กำหนด

32-3551J ตั้งอยู่ในแร็คแอมพลิฟายเออร์ รับ 320 V DC ด้านหนึ่ง และส่งกระแสความถี่แปรผัน แอมพลิจูดแปรผันไปยังเซอร์โวมอเตอร์อีกด้านหนึ่ง การสื่อสารกับคอนโทรลเลอร์ NGC ทำงานแบบดิจิทัล ซึ่งทำให้แอมพลิฟายเออร์ "สมาร์ท" เหล่านี้แตกต่างจากดีไซน์อนาล็อกรุ่นเก่า — แอมพลิฟายเออร์ไม่ได้เพียงแค่ทำตามคำสั่งแรงดันไฟฟ้า แต่จะรายงานสถานะ อุณหภูมิ รหัสข้อผิดพลาด และกระแสที่ดึงกลับไปยังคอนโทรลอย่างแข็งขัน วงจรป้อนกลับแบบดิจิทัลนี้คือสิ่งที่ทำให้เกิดการวินิจฉัยสัญญาณเตือนโดยละเอียดที่เครื่องจักร HAAS NGC มีชื่อเสียง

เมื่อแอมพลิฟายเออร์เกิดข้อผิดพลาด LED สีแดงบนหน้าจอจะสว่างขึ้น และ CNC มักจะแสดงสัญญาณเตือนเซอร์โวแอมพลิฟายเออร์เฉพาะบนหน้าจอคอนโทรล ชี้ตรงไปยังแกนที่ได้รับผลกระทบ นั่นมีประโยชน์สำหรับการวินิจฉัย แต่กระบวนการซ่อมแซมหรือเปลี่ยนทดแทนพื้นฐานยังคงต้องการให้เครื่องจักรปิดไฟทั้งหมด และยืนยันว่า 320 V DC bus ถูกคายประจุแล้วก่อนที่จะเริ่มงานใดๆ

เหตุใดการซ่อมแซมหลังการขายและการเปลี่ยนทดแทนที่ปรับแต่งได้จึงสมเหตุสมผล

93-32-3551J ถูกระบุว่าเป็น เลิกผลิตโดยผู้ผลิต ซึ่งหมายความว่าการจัดซื้อใหม่โดยตรงผ่าน HAAS Factory Outlets (HFOs) ไม่รับประกันอีกต่อไปสำหรับทุกภูมิภาคและระดับสต็อก นั่นเป็นปัญหาที่แท้จริงเมื่อแอมพลิฟายเออร์ล้มเหลวในเครื่องจักรการผลิต

การซ่อมแซมหลังการขายและยูนิตเปลี่ยนทดแทนที่ควบคุมคุณภาพได้เข้ามาเติมเต็มช่องว่างนี้ — และในหลายกรณี พวกมันเป็นตัวเลือกทางการเงินที่ชาญฉลาดกว่า แม้ว่าจะมีสต็อก OEM อยู่ก็ตาม นี่คือภาพรวมในทางปฏิบัติ:

ต้นทุน. แอมป์เซอร์โว HAAS 45A OEM ใหม่ เมื่อมีจำหน่าย มักจะซื้อขายในช่วง $1,500–$1,750 ผ่านช่องทางหลังการขาย การซ่อมแซมระดับมืออาชีพสำหรับยูนิตที่ล้มเหลวมีค่าใช้จ่ายน้อยกว่าอย่างมาก และให้ประสิทธิภาพทางไฟฟ้าเหมือนเดิมเมื่อทำอย่างถูกต้อง

ความเร็ว. บริษัทซ่อมแซมส่วนประกอบ CNC เฉพาะทางที่ดูแลอุปกรณ์ทดสอบ HAAS โดยเฉพาะ มักจะสามารถซ่อมแซมยูนิตที่ส่งคืนได้เร็วกว่าการรอระยะเวลานำของ OEM โดยเฉพาะนอกอเมริกาเหนือ

การปรับแต่ง. สำหรับโรงงานที่ใช้การกำหนดค่าเครื่องจักรที่ดัดแปลง, การจัดเรียงแกนที่ไม่เป็นมาตรฐาน, หรือเครื่องจักรที่ได้รับการควบคุมใหม่ ซัพพลายเออร์หลังการขายสามารถจัดหาและกำหนดค่าแอมพลิฟายเออร์ทดแทนให้ตรงกับข้อกำหนดทางไฟฟ้าและเฟิร์มแวร์เฉพาะของการติดตั้ง — ซึ่งช่องทาง OEM แทบไม่เคยรองรับ

การเปลี่ยนส่วนประกอบเชิงป้องกัน. กระบวนการซ่อมแซมคุณภาพสูงไปไกลกว่าการแก้ไขข้อผิดพลาดทันที ตัวเก็บประจุ วงจรเกตไดรเวอร์ และส่วนประกอบอื่นๆ ที่มีลักษณะการเสื่อมสภาพที่ทราบ มักจะถูกเปลี่ยนล่วงหน้าในระหว่างการซ่อมแซมระดับมืออาชีพ ซึ่งจะยืดอายุการใช้งานที่มีประสิทธิภาพของยูนิตที่สร้างขึ้นใหม่ให้เกินกว่าสิ่งที่การแก้ไขข้อผิดพลาดอย่างง่ายจะทำได้

โหมดความล้มเหลวทั่วไป — สิ่งที่ต้องตรวจสอบก่อนสั่งซื้อ

สัญญาณเตือนแกนทุกครั้งไม่ได้หมายความว่าแอมพลิฟายเออร์เสีย การตรวจสอบอย่างเป็นระบบก่อนถอด 32-3551J จะช่วยประหยัดเวลาและค่าใช้จ่าย

LED FAULT สีแดง, ไม่มีการเคลื่อนที่บนแกน. นี่คือลักษณะความล้มเหลวของแอมพลิฟายเออร์แบบคลาสสิก แต่การติดขัดทางกลบนแกน, ขดลวดเซอร์โวมอเตอร์ลัดวงจร, หรือความผิดพลาดของสายเคเบิลสามารถทำให้เกิดอาการเหมือนกันได้ ถอดสายมอเตอร์ออกจากเอาต์พุตแอมพลิฟายเออร์และตรวจสอบความต้านทานขดลวดมอเตอร์กับกราวด์ — ค่าต่ำหรือการลัดวงจรชี้ไปที่มอเตอร์ ไม่ใช่แอมป์

แกนทำงานไม่ราบรื่นหรือสั่น. ในกรณีส่วนใหญ่ นี่เป็นปัญหาพารามิเตอร์การควบคุมหรือปัญหาการป้อนกลับของเอ็นโค้ดเดอร์ มากกว่าความล้มเหลวของฮาร์ดแวร์แอมพลิฟายเออร์ ตรวจสอบสายเคเบิลป้อนกลับและคอนเนคเตอร์ก่อนที่จะตัดสินว่าแอมพลิฟายเออร์เสีย

แอมพลิฟายเออร์เย็น, ไม่มี LED สีเขียว. หากไฟแสดงสถานะ POWER ON สีเขียวไม่ติดเมื่อมี 320 V DC อยู่บนบัส แหล่งจ่ายไฟภายในของแอมพลิฟายเออร์น่าจะล้มเหลว นี่คือความผิดพลาดของฮาร์ดแวร์ที่ต้องซ่อมแซมหรือเปลี่ยนทดแทน

ข้อผิดพลาดอุณหภูมิเกิน. เซ็นเซอร์อุณหภูมิบนบอร์ดของแอมพลิฟายเออร์จะทำงานที่ 195°F (90°C) ก่อนที่จะเปลี่ยนยูนิต ให้ยืนยันว่าพัดลมระบายความร้อนของตู้ทำงานและได้รับไฟ 120 VAC ที่ถูกต้อง พัดลมระบายความร้อนที่ล้มเหลวจะทำให้เกิดข้อผิดพลาดทางความร้อนบนแอมพลิฟายเออร์ที่ยังทำงานได้ดี

DC bus ล่มเมื่อเชื่อมต่อแอมพลิฟายเออร์เฉพาะตัวหนึ่ง. ระยะเอาต์พุตที่ลัดวงจรในแอมพลิฟายเออร์จะดึงแรงดันบัสลงทันทีที่เชื่อมต่อ การถอดแอมพลิฟายเออร์ทีละตัวขณะตรวจสอบแรงดันบัสจะแยกยูนิตที่เสีย

ความเข้ากันได้ของเครื่องจักร

32-3551J / 93-32-3551J ถูกใช้ในเครื่องจักร HAAS ที่ใช้ NGC หลากหลายรุ่น โดยทั่วไปรวมถึง:

• VF Series เครื่องจักรแนวตั้ง (VF-1 ถึง VF-12 และใหญ่กว่า)
• VM Series เครื่องกัดแนวตั้ง
• EC Series เครื่องจักรแนวนอน
• ST Series เครื่องจักรกลึงและเครื่องกลึง
• HL Series เครื่องกลึง
• UMC Series เครื่องจักร 5 แกนอเนกประสงค์
• ต่างๆ แกนหมุนและตัวแบ่งการกำหนดค่าแกนที่ใช้ตารางขับเคลื่อนด้วยเซอร์โว

การให้คะแนน 45A ทำให้แอมพลิฟายเออร์นี้อยู่ในกลุ่มแกนขนาดกลาง — โดยทั่วไปคือแกน X, Y หรือ Z บน VMC ขนาดกลาง หรือแกนกลึงหลักบนเครื่องกลึงขนาดเล็ก แกนที่หนักกว่าจะใช้รุ่น 60A หรือ 90A; แกนเสริมที่เบากว่าจะใช้ยูนิต 30A

หมายเหตุด้านความปลอดภัยก่อนเริ่มงานใดๆ

การทำงานกับวงจรเซอร์โวแอมพลิฟายเออร์เกี่ยวข้องกับแรงดันไฟฟ้า DC ที่เป็นอันตรายถึงชีวิต ก่อนที่จะสัมผัสส่วนประกอบใดๆ ในตู้ควบคุม HAAS ให้ปิดเครื่องจักรทั้งหมดที่เบรกเกอร์หลัก และรอ อย่างน้อยห้านาที เพื่อให้ DC bus แรงดันสูงคายประจุ ยืนยันว่าไฟแสดงสถานะ HV บน Vector Drive หรือ MMPS ดับสนิทก่อนดำเนินการ อย่ารีบร้อนในขั้นตอนนี้

คำถามที่พบบ่อย

Q1: ความแตกต่างระหว่าง 32-3551J และ 93-32-3551J คืออะไร?

หมายเลขชิ้นส่วนทั้งสองนี้อ้างถึงแอมพลิฟายเออร์เดียวกัน คำนำหน้า 93- คือการกำหนดหมายเลขชิ้นส่วนที่อัปเดตของ HAAS ที่ใช้กับเวอร์ชันแค็ตตาล็อกปัจจุบันของส่วนประกอบ 93-32-3551J คือตัวทดแทนโดยตรงสำหรับ 32-3551J เดิม และสามารถใช้งานร่วมกันได้อย่างสมบูรณ์ในเครื่องจักร HAAS NGC ทั้งหมด เมื่อค้นหาตัวทดแทน หมายเลขทั้งสองจะให้ผลลัพธ์ผลิตภัณฑ์เดียวกัน ซัพพลายเออร์หลังการขายบางรายแสดงรายการทั้งสองหมายเลขเพื่อจับการค้นหาโดยใช้รูปแบบใดรูปแบบหนึ่ง

Q2: แอมพลิฟายเออร์ 32-3551J หลังการขายหรือที่ซ่อมแซมจะสื่อสารกับคอนโทรล NGC ได้อย่างถูกต้องหรือไม่?

ใช่ ตราบใดที่ยูนิตได้รับการทดสอบอย่างถูกต้องและเฟิร์มแวร์เข้ากันได้กับเวอร์ชันคอนโทรลของเครื่องจักร โปรโตคอลการสื่อสารดิจิทัลระหว่าง Smart Amplifier และคอนโทรล NGC อยู่ในระดับฮาร์ดแวร์และไม่ขึ้นอยู่กับรหัสใบอนุญาตหรือการอนุญาตใดๆ แอมพลิฟายเออร์ที่ซ่อมแซมอย่างถูกต้องพร้อมวงจรการสื่อสารที่ใช้งานได้จะได้รับการยอมรับจากคอนโทรล NGC และทำงานเหมือนกับยูนิต OEM หากมีข้อกังวลเกี่ยวกับเวอร์ชันเฟิร์มแวร์ — โดยทั่วไปในเครื่องจักรที่มีการอัปเดตซอฟต์แวร์ล่าสุด — ซัพพลายเออร์ที่มีชื่อเสียงจะสามารถจับคู่เวอร์ชันที่ต้องการได้

Q3: เครื่องจักรของฉันแสดงสัญญาณเตือน "Axis Drive Fault" — ฉันจะยืนยันได้อย่างไรว่าแอมพลิฟายเออร์เป็นปัญหาจริงๆ?

เริ่มต้นด้วยไฟแสดงสถานะทางกายภาพบนหน้าแอมพลิฟายเออร์: LED FAULT สีแดงสว่างพร้อมกับไฟ POWER ON สีเขียวที่หายไปหรือหรี่ลง บ่งชี้อย่างยิ่งว่าฮาร์ดแวร์แอมพลิฟายเออร์ล้มเหลว ถัดไป ถอดสายมอเตอร์ออกจากแอมพลิฟายเออร์และเปิดเครื่องจักร — หากข้อผิดพลาดหายไป แสดงว่ามอเตอร์หรือสายเคเบิลเป็นปัญหา หากข้อผิดพลาดคงอยู่โดยที่มอเตอร์ถูกถอดออก และแรงดันไฟฟ้า DC bus ได้รับการยืนยันว่าปกติ (320–340 V DC) แอมพลิฟายเออร์เองน่าจะเป็นสาเหตุที่น่าจะเป็นไปได้มากที่สุด ควรตรวจสอบการเข้าที่ของคอนเนคเตอร์แอมพลิฟายเออร์และความเสียหายที่มองเห็นได้บน PCB ก่อนที่จะตัดสินว่ายูนิตเสีย เนื่องจากคอนเนคเตอร์หลวมทำให้เกิดข้อผิดพลาดแอมพลิฟายเออร์ที่ปรากฏขึ้นจำนวนมาก

Q4: สามารถใช้ 32-3551J กับแกนที่มีการให้คะแนนแอมพลิฟายเออร์ที่แตกต่างกันแต่เดิมได้หรือไม่?

ไม่ — การให้คะแนนแอมพลิฟายเออร์ต้องตรงกับการกำหนดค่าแกนในเครื่องจักร ยูนิต 45A ออกแบบมาสำหรับแกนที่มอเตอร์เซอร์โวและโหลดแกนต้องการกระแสไฟฟ้าภายในขอบเขตนั้น การติดตั้งแอมพลิฟายเออร์ที่มีการให้คะแนนต่ำกว่าบนแกนที่ต้องการสูงจะส่งผลให้เกิดข้อผิดพลาดกระแสเกินซ้ำๆ และแอมพลิฟายเออร์ล้มเหลวก่อนเวลาอันควร การติดตั้งแอมพลิฟายเออร์ที่มีการให้คะแนนสูงกว่าโดยทั่วไปจะไม่มีอันตรายทางไฟฟ้า แต่ก็อาจทำให้เกิดข้อผิดพลาดที่เกี่ยวข้องกับพารามิเตอร์ได้หากคอนโทรล NGC ถูกกำหนดค่าให้คาดหวังแอมพลิฟายเออร์ประเภทเฉพาะบนแกนนั้น ควรจับคู่การให้คะแนนตัวทดแทนกับของเดิมเสมอ

Q5: "การปรับแต่ง" การเปลี่ยนทดแทนหลังการขายหมายถึงอะไรในทางปฏิบัติ?

สำหรับเครื่องจักร HAAS NGC มาตรฐานส่วนใหญ่ ยูนิตเปลี่ยนทดแทนโดยตรงไม่จำเป็นต้องมีการปรับแต่ง — จะจัดส่งพร้อมใช้งาน การปรับแต่งจะมีความเกี่ยวข้องในสถานการณ์เฉพาะ: เครื่องจักรที่ได้รับการปรับปรุงใหม่ด้วยมอเตอร์เซอร์โวที่แตกต่างกันซึ่งต้องการโปรไฟล์กระแสที่แตกต่างกัน; โครงการปรับปรุงเครื่องจักรหลายแกนที่คอนโทรลเดิมถูกแทนที่; เครื่องจักรที่ทำงานในสภาพแวดล้อมแรงดันไฟฟ้าที่ไม่เป็นมาตรฐาน; หรือการติดตั้งที่ลูกค้าต้องการพารามิเตอร์ที่กำหนดค่าไว้ล่วงหน้าโหลดเข้าไปในแอมพลิฟายเออร์ก่อนจัดส่งเพื่อลดเวลาการติดตั้ง ณ สถานที่ หากแอปพลิเคชันของคุณเป็นมาตรฐาน ตัวทดแทนที่ผ่านการทดสอบแล้วก็เพียงพอแล้ว หากคุณใช้เครื่องจักรที่ดัดแปลง โปรดปรึกษาซัพพลายเออร์เกี่ยวกับกำหนดค่าเฉพาะของคุณก่อนสั่งซื้อ
