ไดรเวอร์เซอร์โวมอเตอร์ HAAS Smart HAAS Amplifier 45A 93-32-3551J

HAAS 93-32-3551J — BL Smart Servo Amplifier, 45A, NGC Axis Drive

ภาพรวม

The HAAS 93-32-3551J เป็นเซอร์โวแอมพลิฟายเออร์แบบไร้แปรงถ่านอัจฉริยะขนาด 45 แอมแปร์ ซึ่งเป็นโมดูลขับแกนกลางของตระกูลเซอร์โวแอมพลิฟายเออร์ NGC (Next Generation Control) ของ HAAS Automation แบกรับคำอธิบายชิ้นส่วนของ HAAS เองว่า "AMP, 45A BL SMART" โดยอยู่ระหว่างโมดูล 30A และยูนิต 60A และ 90A ที่มีความทนทานสูงกว่า และเป็นแอมพลิฟายเออร์ที่เลือกใช้สำหรับแกนป้อนโหลดปานกลางที่พบได้บ่อยที่สุดในกลุ่มผลิตภัณฑ์ VMC และเครื่องกลึงของ HAAS

ยูนิตนี้มีจำหน่ายในสภาพ มือสอง / ส่วนเกิน และนำเสนอในสภาพที่ถอดออกจากเครื่อง HAAS NGC ผู้ซื้อที่กำลังมองหาเส้นทางที่คุ้มค่าในการคืนสภาพแกนบนเครื่อง HAAS ที่ควบคุมด้วย NGC จะพบว่านี่เป็นการเปลี่ยนทดแทนการทำงานโดยตรงสำหรับ 93-32-3551J หรือ 32-3551J ที่ถูกยกเลิกไปซึ่งถูกออกแบบมาเพื่อแทนที่

ข้อมูลจำเพาะที่ยืนยันแล้ว

ตำแหน่งของ 93-32-3551J ในสถาปัตยกรรม HAAS NGC

เครื่องจักร HAAS NGC กระจายการควบคุมการเคลื่อนไหวไปยังโมดูลแอมพลิฟายเออร์แกนแต่ละตัว ซึ่งแต่ละตัวได้รับพลังงานจากบัส DC 320 V ที่ใช้ร่วมกัน บัสนี้ได้รับการบำรุงรักษาโดยชุด Vector Drive ซึ่งเป็นหน่วยแปลงพลังงานกลางของเครื่องจักร ซึ่งจะแปลงแหล่งจ่ายไฟสามเฟสที่เข้ามาให้เป็นราง DC แรงดันสูงที่เสถียร และกระจายไปยังเซอร์โวแอมพลิฟายเออร์ทุกตัวในตู้

93-32-3551J เชื่อมต่อกับรางนี้โดยตรง เมื่อการควบคุม NGC สั่งให้เคลื่อนที่บนแกนที่แอมพลิฟายเออร์ให้บริการ ขั้นตอนกำลังของแอมพลิฟายเออร์จะสลับพลังงานบัส DC นี้เป็นเอาต์พุตสามเฟสที่มีความถี่แปรผันและแอมพลิจูดแปรผันไปยังมอเตอร์เซอร์โว ตัวเข้ารหัสของมอเตอร์จะป้อนข้อมูลตำแหน่งและความเร็วเพื่อปิดวงจร และสายการสื่อสารดิจิทัลของแอมพลิฟายเออร์ไปยังการควบคุมจะรายงานสถานะแกน สภาวะความผิดปกติ และสถานะความร้อนอย่างต่อเนื่อง

ภายในตู้ไฟฟ้า NGC มีการใช้แอมพลิฟายเออร์สี่ขนาด: 30A, 60A และ 90A ควบคู่ไปกับยูนิต 45A นี้ ทั้งสี่ตัวมีสถาปัตยกรรมเหมือนกันและทำงานด้วยตรรกะเดียวกัน ความแตกต่างอยู่ที่การจัดอันดับกระแสของขั้นตอนกำลังเท่านั้น ซึ่งกำหนดว่าแอมพลิฟายเออร์แต่ละตัวสามารถรองรับแกนและขนาดเฟรมมอเตอร์ใดได้บ้าง

ความแตกต่าง "Smart": การสื่อสารดิจิทัลกับการควบคุม NGC

การระบุ "BL Smart" ไม่ใช่แค่ชื่อผลิตภัณฑ์เท่านั้น แต่เป็นการระบุสถาปัตยกรรมการสื่อสารที่แยกแอมพลิฟายเออร์รุ่นนี้ออกจากแอมพลิฟายเออร์แบบอะนาล็อกรุ่นก่อนหน้าของ HAAS ในการออกแบบแอมพลิฟายเออร์อัจฉริยะ โมดูลแต่ละตัวจะรักษาการเชื่อมโยงข้อมูลดิจิทัลแบบสดกับการควบคุม NGC การเชื่อมโยงนี้ไม่เพียงแต่มีสัญญาณคำสั่งมอเตอร์เท่านั้น แต่ยังมีข้อมูลการวินิจฉัยอย่างต่อเนื่อง: เหตุการณ์กระแสเกิน สถานะแรงดันบัส โหลดความร้อน และรหัสความผิดปกติ

เมื่อเกิดความผิดปกติของแกน การแสดงผลการเตือนของตัวควบคุม NGC จะสะท้อนความผิดปกติที่ระบุด้วยรหัสโดยเฉพาะ ซึ่งมาจากระบบตรวจสอบภายในของแอมพลิฟายเออร์เอง แทนที่จะต้องให้ช่างเทคนิคตีความสาเหตุจากข้อความแสดงข้อผิดพลาดของแกนทั่วไป ความละเอียดของการวินิจฉัยนั้นเป็นหนึ่งในข้อได้เปรียบในทางปฏิบัติในชีวิตประจำวันของสถาปัตยกรรมแอมพลิฟายเออร์อัจฉริยะสำหรับบุคลากรฝ่ายบำรุงรักษา

คำนำหน้า "BL" ย่อมาจาก Brushless ซึ่งยืนยันว่าแอมพลิฟายเออร์นี้ออกแบบมาสำหรับและควรจับคู่กับมอเตอร์เซอร์โว AC แบบไร้แปรงถ่านของ HAAS การเชื่อมต่อมอเตอร์สามเฟส (U, V, W) และสายป้อนกลับตัวเข้ารหัสของมอเตอร์ทั้งสองเชื่อมต่อที่ด้านหน้าของแอมพลิฟายเออร์ ทำให้การเดินสายเป็นระเบียบและการตรวจสอบการเชื่อมต่อตรงไปตรงมาในระหว่างการติดตั้งหรือเปลี่ยน

การระบายความร้อนแบบพาสซีฟ: ความหมายสำหรับการติดตั้ง

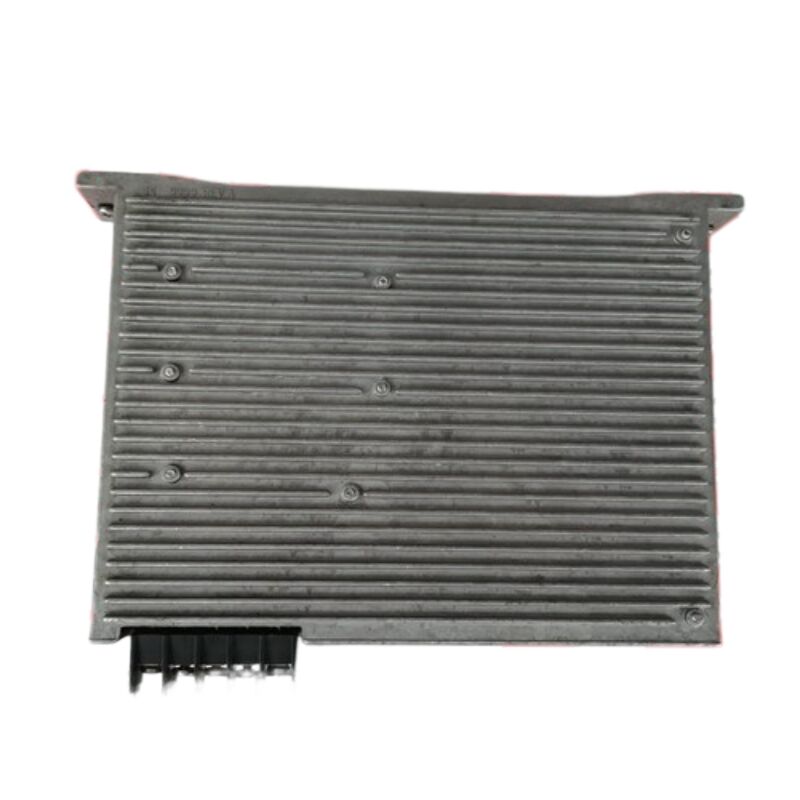

แตกต่างจากเซอร์โวแอมพลิฟายเออร์บางรุ่นที่มีพัดลมระบายความร้อนในตัว 93-32-3551J ใช้การจัดการความร้อนแบบพาสซีฟผ่านตัวฮีทซิงค์ ตู้ไฟฟ้า NGC จัดการการไหลเวียนของอากาศในระดับตู้ เอกสารบริการของ HAAS ระบุว่ามีพัดลมระบายความร้อนของตู้เป็นส่วนหนึ่งของระบบแอมพลิฟายเออร์ พัดลมนี้ควรทำงานที่ 120 V AC และต้องได้รับการยืนยันว่าทำงานได้ทุกครั้งที่มีการตรวจสอบสภาวะอุณหภูมิเกินของแอมพลิฟายเออร์

เซ็นเซอร์อุณหภูมิเกินในแอมพลิฟายเออร์จะทำงานที่ 195°F (90°C) ในทางปฏิบัติ เกณฑ์นี้แทบจะไม่ถึงภายใต้รอบการทำงานปกติเมื่อการไหลเวียนของอากาศในตู้ไม่ถูกปิดกั้น ความผิดปกติของอุณหภูมิเกินในสนามเกือบจะเกี่ยวข้องกับการปิดกั้นเส้นทางระบายอากาศ พัดลมตู้เสีย หรือการตัดเฉือนรอบการทำงานสูงอย่างต่อเนื่องโดยไม่มีเวลาพักเพียงพอสำหรับการกระจายความร้อน

ความเข้ากันได้กับเครื่องจักร HAAS NGC

93-32-3551J ถูกใช้ในเครื่องจักร HAAS NGC ที่หลากหลายซึ่งมีการระบุแอมพลิฟายเออร์แกน 45A การใช้งานแกนทั่วไป ได้แก่:

ศูนย์กลางการตัดเฉือนแนวตั้ง (VMC): แกน X, Y, Z และแกนหมุนบนเครื่องกัดซีรีส์ VF ที่ขนาดมอเตอร์อยู่ในขอบเขตของแอมพลิฟายเออร์ 45A

ศูนย์กลางการหมุน: ไดรฟ์แกน Z และแกน X บนเครื่องกลึงซีรีส์ ST รวมถึงไดรฟ์เครื่องมือหมุนและไดรฟ์จัดตำแหน่งแกน C ในการกำหนดค่าเครื่องกัด-หมุน

ศูนย์กลางการตัดเฉือนแนวนอน: แกนป้อนบนเครื่องกัดแนวนอนซีรีส์ EC ที่ต้องการไดรฟ์แกนกำลังปานกลาง

โต๊ะหมุนและโต๊ะ Trunnion: ผลิตภัณฑ์หมุน HRT และ TRT ที่จับคู่กับการควบคุม NGC ซึ่งมอเตอร์แกนหมุนตรงกับอัตรากระแสของแอมพลิฟายเออร์นี้

ตรวจสอบอัตรากระแสแอมพลิฟายเออร์ที่ระบุสำหรับแกนเฉพาะบนหมายเลขซีเรียลเครื่องจักรเฉพาะเสมอ — การค้นหาชิ้นส่วนของ HAAS เองจะจัดทำดัชนีตามหมายเลขซีเรียลด้วยเหตุผลนี้ แกน 30A หรือ 60A บนเครื่องเดียวกันจะไม่ถูกให้บริการโดยยูนิตนี้ เฉพาะแกนที่ระบุ 45A เท่านั้น

ตระกูล HAAS Smart Amplifier — การเปรียบเทียบอัตรากระแส

หมายเหตุความเข้ากันได้ข้ามรุ่น: HAAS ได้ยืนยันในเอกสารบริการ NGC ว่า Digital Amplifiers รุ่นใหม่ (ซีรีส์ 93-5088) เข้ากันได้แบบย้อนหลังอย่างสมบูรณ์กับ BL Smart Amplifiers ซึ่งหมายความว่า 93-5089 (45A Digital Amp) สามารถใช้แทน 93-32-3551J ในเครื่องจักร NGC ได้หาก Smart Amplifier ไม่พร้อมใช้งาน โดยไม่ต้องมีการเปลี่ยนแปลงการกำหนดค่าเครื่องจักรอื่นใด

ข้อกำหนดด้านความปลอดภัยสำหรับการเปลี่ยนทดแทน

บัส DC 320 V ที่จ่ายไฟให้กับแอมพลิฟายเออร์นี้ก่อให้เกิดอันตรายจากการเสียชีวิตจากการถูกไฟฟ้าดูดระหว่างและหลังการทำงานของเครื่องจักร คู่มือบริการของ HAAS ระบุขั้นตอนที่จำเป็นอย่างชัดเจน: หลังจากกด [POWER OFF] และล็อคเซอร์กิตเบรกเกอร์หลักแล้ว ให้รอ อย่างน้อยห้านาที ก่อนเปิดตู้ไฟฟ้า ต้องยืนยันว่าไฟแสดงสถานะแรงดันสูงบน Vector Drive ดับสนิทก่อนสัมผัสขั้วต่อแอมพลิฟายเออร์หรือการเชื่อมต่อบัส ระยะเวลารอคอยนี้ไม่ใช่ทางเลือก — ตัวเก็บประจุของบัสใน Vector Drive จะเก็บประจุไฟฟ้าที่เก็บไว้ซึ่งอาจถึงแก่ชีวิตได้หลังจากถอดปลั๊กไฟและจะค่อยๆ คายประจุในช่วงหลายนาที

เมื่อเปลี่ยนแอมพลิฟายเออร์ ให้ดาวน์โหลดและกรอกรายการตรวจสอบรายงานการตรวจสอบแอมพลิฟายเออร์ของ HAAS เสมอก่อนที่จะถอดส่วนประกอบใดๆ การตรวจสอบที่มีโครงสร้างนี้จะแยกความแตกต่างระหว่างความผิดปกติของแอมพลิฟายเออร์กับมอเตอร์ลัดวงจรหรือความผิดพลาดของสายเคเบิล — ซึ่งหากไม่ได้รับการแก้ไขก่อนการติดตั้งตัวเปลี่ยนทดแทน จะทำให้ยูนิตใหม่เสียหายทันที

คำถามที่พบบ่อย

Q1: คำนำหน้า "93-" บนหมายเลขชิ้นส่วน 93-32-3551J หมายถึงอะไร และแตกต่างจาก 32-3551J เดิมหรือไม่?

คำนำหน้า "93-" บนหมายเลขชิ้นส่วน HAAS ระบุชิ้นส่วนที่อาจรวมส่วนประกอบที่ผลิตขึ้นใหม่จำนวนหนึ่ง — นี่คือสิ่งที่ระบุไว้โดยตรงบนพอร์ทัลชิ้นส่วนอย่างเป็นทางการของ HAAS 93-32-3551J เป็นชิ้นส่วนทดแทนปัจจุบันของ HAAS สำหรับ 32-3551J เดิม ซึ่งเลิกผลิตไปแล้ว ทั้งสองสามารถใช้งานแทนกันได้: 93-32-3551J สามารถติดตั้งได้โดยตรงในตำแหน่งเครื่องจักรใดๆ ที่เคยมี 32-3551J โดยไม่ต้องมีการเปลี่ยนแปลงการกำหนดค่าใดๆ เมื่อจัดหาชิ้นส่วนทดแทน 93-32-3551J เป็นการอ้างอิงปัจจุบันที่ถูกต้อง โดยไม่คำนึงถึงรุ่นที่เครื่องจักรถูกสร้างขึ้นเดิม

Q2: ไฟ LED FAULT สีแดงสว่างขึ้นบนแอมพลิฟายเออร์ หมายความว่าแอมพลิฟายเออร์ต้องเปลี่ยนหรือไม่?

ไม่จำเป็นเสมอไป — และเอกสารบริการของ HAAS แนะนำให้ทำการตรวจสอบความผิดปกติที่มีโครงสร้างก่อนที่จะตัดสินว่าแอมพลิฟายเออร์เสีย ไฟ LED FAULT สีแดงสามารถกระตุ้นได้จากหลายสภาวะภายนอกแอมพลิฟายเออร์เอง: ขดลวดมอเตอร์ลัดวงจร สายไฟมอเตอร์เสียหาย การปิดกั้นทางกลบนแกนที่ทำให้เกิดเหตุการณ์โอเวอร์โหลด หรือแรงดันบัสต่ำจากปัญหา Vector Drive ลำดับการวินิจฉัยที่ถูกต้องคือการตรวจสอบประวัติการเตือนของเครื่องจักรสำหรับสัญญาณเตือนโอเวอร์โหลดก่อนเกิดเหตุการณ์กระแสเกิน (ซึ่งบ่งชี้ถึงการชนกันมากกว่าความล้มเหลวของแอมพลิฟายเออร์) จากนั้นทำการตรวจสอบความต้านทานระหว่างขั้วต่อสายมอเตอร์และกราวด์เพื่อแยกแอมพลิฟายเออร์หรือสายเคเบิลลัดวงจรออกไป หลังจากกำจัดสาเหตุภายนอกแล้วเท่านั้นจึงควรสงสัยแอมพลิฟายเออร์เอง การเปลี่ยนแอมพลิฟายเออร์บนเครื่องจักรที่มีมอเตอร์ลัดวงจรที่ยังไม่ได้รับการแก้ไขจะทำให้ยูนิตทดแทนเสียหายทันที

Q3: สามารถใช้ 93-32-3551J กับแกน HAAS ใดก็ได้หรือไม่ หรือต้องตรงกับข้อกำหนดแกนเดิม?

ต้องตรงกัน HAAS กำหนดอัตรากระแสแอมพลิฟายเออร์เฉพาะสำหรับแกนเฉพาะตามมอเตอร์เซอร์โวที่ติดตั้งบนแกนนั้น การติดตั้งแอมพลิฟายเออร์ 45A บนแกนที่ออกแบบมาสำหรับแอมพลิฟายเออร์ 30A หรือ 60A จะทำให้ประสิทธิภาพต่ำ (หากมีขนาดเล็กเกินไป) หรือมีค่าใช้จ่ายที่ไม่จำเป็นโดยไม่มีประโยชน์ในการทำงาน (หากมีขนาดใหญ่เกินไป) ที่สำคัญคือ การควบคุม NGC สื่อสารแบบดิจิทัลกับแอมพลิฟายเออร์แกนแต่ละตัวและกำหนดค่าเมื่อเริ่มต้นระบบโดยใช้พารามิเตอร์ที่รวมถึงประเภทแกนและแอมพลิฟายเออร์ที่คาดหวัง ตรวจสอบอัตราแอมพลิฟายเออร์สำหรับแกนเฉพาะบนหมายเลขซีเรียลเครื่องจักรเฉพาะเสมอ — ไม่ว่าจะผ่านแผนภาพไฟฟ้าของเครื่องจักรหรือการค้นหาชิ้นส่วนของ HAAS ที่จัดทำดัชนีตามหมายเลขซีเรียล — ก่อนทำการสั่งซื้อ

Q4: ยูนิตนี้ระบุว่าเป็นมือสอง ควรตรวจสอบอะไรบ้างก่อนติดตั้ง 93-32-3551J มือสอง?

ตรวจสอบด้วยสายตาเบื้องต้น: มองหารอยไหม้ ตัวเก็บประจุที่บวมหรือแตก ความเสียหายจากความร้อนบริเวณส่วนทรานซิสเตอร์กำลังของฮีทซิงค์ และร่องรอยการปนเปื้อนของน้ำยาหล่อเย็น ตรวจสอบว่าบล็อกขั้วต่อเอาต์พุตมอเตอร์ (U/V/W) และจุดเชื่อมต่อบัส DC ไม่แสดงร่องรอยการอาร์คหรือความร้อนสูงเกินไป ก่อนการติดตั้ง ให้ทำการตรวจสอบความต้านทานจากขั้วต่อสีแดงบนแอมพลิฟายเออร์ไปยังกราวด์โดยถอดมอเตอร์ออก — แอมพลิฟายเออร์ที่มีขั้นตอนเอาต์พุตลัดวงจรจะแสดงความต้านทานใกล้ศูนย์ ซึ่งบ่งชี้ถึงความล้มเหลวของทรานซิสเตอร์กำลังภายใน หากยูนิตผ่านการตรวจสอบด้วยสายตาและการตรวจสอบความต้านทาน ให้ติดตั้ง เปิดเครื่อง และยืนยันว่าไฟ LED POWER ON สีเขียวสว่างขึ้นและไม่มีไฟ LED FAULT ปรากฏในสถานะพร้อมก่อนที่จะสั่งการเคลื่อนที่ของแกน

Q5: 93-32-3551J เข้ากันได้กับเครื่องจักร VMC และเครื่องกลึง NGC หรือไม่?

ใช่ ฮาร์ดแวร์แอมพลิฟายเออร์เหมือนกันโดยไม่คำนึงถึงประเภทเครื่องจักร 93-32-3551J เป็นโมดูลแอมพลิฟายเออร์แกนอเนกประสงค์ที่ใช้ในเครื่องจักร HAAS แพลตฟอร์ม NGC ใดๆ ที่มีการระบุแอมพลิฟายเออร์ 45A — เครื่องกัดแนวตั้งซีรีส์ VF, เครื่องกลึงซีรีส์ ST, เครื่องกัดแนวนอนซีรีส์ EC และแกนโต๊ะหมุน ล้วนใช้ตระกูลแอมพลิฟายเออร์เดียวกัน การควบคุม NGC จะกำหนดค่าพฤติกรรมของแอมพลิฟายเออร์สำหรับแกนเฉพาะผ่านลิงก์การสื่อสารดิจิทัล ดังนั้นโมดูลทางกายภาพเองจึงไม่มีข้อจำกัดประเภทเครื่องจักร สิ่งที่สำคัญคืออัตรากระแส (45A) ตรงกับข้อกำหนดแกนในเครื่องจักรเฉพาะ ซึ่งยืนยันโดยหมายเลขซีเรียลหรือแบบเขียนแบบไฟฟ้าของเครื่องจักร
