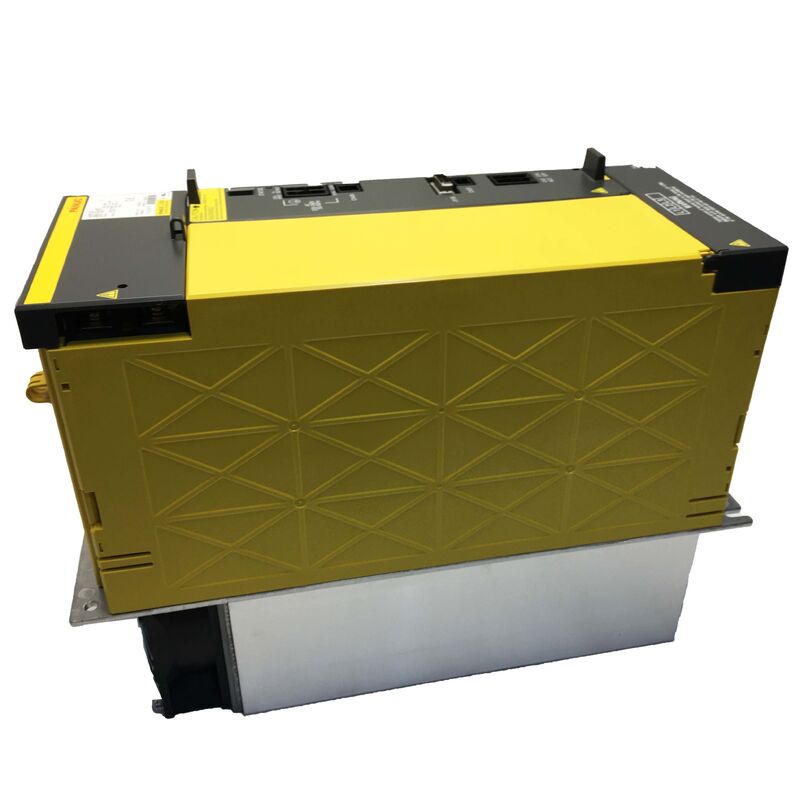

หมายเลขชิ้นส่วน: A06B-6142-H022 (#H580) ▏ซีรีส์: αi SP (อินเทอร์เฟซ Type B2) ▏รุ่น: αiSP 22 / AiSP-22 ▏คลาสแรงดันไฟฟ้า: อินพุต 200V ▏สภาพ: ของใหม่ ของแท้
A06B-6142-H022 เป็นแอมพลิฟายเออร์สปินเดิลคลาส 22kW จากซีรีส์ αi (Alpha i) รุ่นแรกของ FANUC ซึ่งมีรหัสอินเทอร์เฟซ Type B ซึ่งจัดอยู่ในกลุ่มเครื่องจักร CNC ของ FANUC รุ่น 16i/18i/21i เป็นโมดูลขับสปินเดิลโดยเฉพาะ — ไม่มีช่องเซอร์โว ไม่มีฟังก์ชันแกนรวม — ออกแบบมาเพื่อควบคุมมอเตอร์สปินเดิลซีรีส์ αi เพียงตัวเดียว ด้วยความแม่นยำและความน่าเชื่อถือที่การผลิตรอบสูงต้องการ
การทำความเข้าใจว่ายูนิตนี้อยู่ในลำดับชั้นของแอมพลิฟายเออร์สปินเดิล FANUC อย่างไรมีความสำคัญก่อนทำการสั่งซื้อ ซีรีส์ αi SP Type B (A06B-6142-xxxx) เป็นรุ่นเชื่อมต่อรุ่นที่สองของตระกูลสปินเดิล αi ดั้งเดิม ซึ่งสืบทอดมาจาก Type A (A06B-6141-xxxx) ทั้งสองรุ่นเป็นไดรฟ์ αi รุ่นแรกที่มุ่งเป้าไปที่การควบคุม 16i/18i/21i ซึ่งแตกต่างจากซีรีส์ αiSP-B รุ่นหลัง (A06B-6220/6222-xxxx) ซึ่งใช้การสื่อสารใยแก้วนำแสง FSSB และมุ่งเป้าไปที่การควบคุมรุ่น 0i-D/30i/31i การทราบซีรีส์การควบคุม CNC ที่ติดตั้งในเครื่องของคุณจะเป็นตัวกำหนดว่าตระกูลใดที่เกี่ยวข้อง — การสับสนระหว่างสองรุ่นนี้เป็นข้อผิดพลาดในการจัดหาที่พบบ่อยที่สุดสำหรับหมายเลขชิ้นส่วนนี้
เช่นเดียวกับโมดูลสปินเดิลซีรีส์ αi ทั้งหมด A06B-6142-H022 ทำงานจากบัส DC ร่วมที่จัดหาโดยโมดูลแหล่งจ่ายไฟ αiPS ที่ทำงานร่วมกัน โดยดึงพลังงานจากราง DC ที่แก้ไขและควบคุมแล้ว แทนที่จะดึงโดยตรงจากแหล่งจ่ายไฟ AC สามเฟส แผงจ่ายไฟและแผงวงจรควบคุม PCB อยู่ภายในโครงเครื่องแบบเสียบปลั๊กเดียว โดยแต่ละแผงสามารถเปลี่ยนได้ในสนามหากจำเป็น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-6142-H022 (#H580) |
| ซีรีส์ | αi SP — Alpha i รุ่นแรก |
| ประเภทอินเทอร์เฟซ CNC | Type B (Type B2) |
| คลาสแรงดันไฟฟ้า | ซีรีส์อินพุต 200V (#H580) |
| แรงดันไฟฟ้าอินพุตบัส DC | 283 – 339 V DC |
| กำลังไฟสปินเดิล | ประมาณ 25 kW |
| แรงดันไฟฟ้าขาออกที่กำหนด | 240 V AC, 3 เฟส |
| กระแสขาออกที่กำหนด | 95 A |
| สถาปัตยกรรม | บัส DC ร่วม (ต้องใช้ αiPS PSM) |
| เนื้อหา PCB | แผงจ่ายไฟ + แผงวงจรควบคุมสปินเดิล |
| โครงเครื่อง | IP20 |
| แพลตฟอร์ม CNC ที่เข้ากันได้ | FANUC Series 16i / 18i / 21i / Power Mate i |
หมายเหตุ: ข้อมูลจำเพาะทางไฟฟ้าอ้างอิงถึงรุ่นเทียบเท่า αiSP 22 Type A (A06B-6141-H022) ซึ่งมีคลาสพลังงานเดียวกัน ตรวจสอบจากฉลากยูนิตก่อนการติดตั้ง
ตัวเลข "22" ในรหัสรุ่นหมายถึงคลาสพลังงานของมอเตอร์สปินเดิล (ช่วง 22kW) รหัสตัวอักษรจะแยกความแตกต่างของเวอร์ชันอินเทอร์เฟซ CNC:
| หมายเลขชิ้นส่วน | อินเทอร์เฟซ | รุ่น CNC | หมายเหตุ |
|---|---|---|---|
| A06B-6141-H022 | Type A | 16i / 18i / 21i (รุ่นแรก) | รุ่นแรก αiSP 22 |
| A06B-6142-H022 | Type B / B2 | 16i / 18i / 21i | รูปแบบขั้วต่อที่อัปเดต, คลาสพลังงานเดียวกัน |
| A06B-6220-H022 | FSSB (αiSP-B) | 30i / 31i / 0i-D | รุ่น B รุ่นใหม่กว่า |
ยูนิต Type A และ Type B ไม่สามารถใช้แทนกันได้โดยไม่ต้องตรวจสอบว่าเฟิร์มแวร์ CNC รองรับรูปแบบขั้วต่อหรือไม่ พารามิเตอร์แอมพลิฟายเออร์สปินเดิลใน CNC ต้องตรงกับยูนิตจริง การติดตั้งยูนิต Type B แทน Type A อาจต้องมีการเปลี่ยนแปลงพารามิเตอร์ CNC แม้ว่ามอเตอร์สปินเดิลจะยังคงเดิมก็ตาม
แอมพลิฟายเออร์ αiSP 22 มุ่งเป้าไปที่มอเตอร์สปินเดิลซีรีส์ α ของ FANUC ในช่วงกำลังไฟต่อเนื่อง 22kW ประเภทมอเตอร์ที่เข้ากันได้ที่เป็นตัวอย่าง ได้แก่:
αiI (Integrated) ซีรีส์ในคลาส 22kW:
αiIP (Integral, in-spindle type):
αiIL (In-line type):
การเลือกมอเตอร์ต้องได้รับการยืนยันเสมอตามเอกสารข้อมูลจำเพาะของมอเตอร์ FANUC เพื่อให้แน่ใจว่าความต้องการกระแสไฟต่อเนื่องอยู่ในระดับที่กำหนดของแอมพลิฟายเออร์ที่ 95A การระบุ 22kW หมายถึงคลาสของมอเตอร์ทั่วไป ไม่ใช่การตัดกระแสไฟฟ้าที่แน่นอน
A06B-6142-H022 ไม่ได้เชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ AC มันดึงพลังงานจากบัส DC ร่วมที่กระจายโดยโมดูล αiPS (Alpha i Power Supply) — ซึ่งเป็นฮับร่วมสำหรับการแก้ไขและจัดการพลังงานสำหรับแอมพลิฟายเออร์เซอร์โวและสปินเดิลทั้งหมดในตู้ สถาปัตยกรรมบัสร่วมนี้ช่วยให้พลังงานเบรกจากการหน่วงมอเตอร์ไหลกลับไปยังบัสและถูกใช้โดยแกนอื่นๆ ที่กำลังเร่งความเร็วพร้อมกัน แทนที่จะสูญเสียไปกับความร้อน
เมื่อระบุ PSM ทดแทนสำหรับตู้ที่มีโมดูลสปินเดิลนี้ เอาต์พุตของ PSM ต้องมีพิกัดที่ครอบคลุมความต้องการกระแสไฟสูงสุดรวมของแอมพลิฟายเออร์สปินเดิล บวกกับแอมพลิฟายเออร์แกนเซอร์โวทั้งหมดบนบัสเดียวกัน PSM ที่มีขนาดเล็กเกินไปเป็นข้อผิดพลาดในการติดตั้งทั่วไปที่ทำให้เกิดสัญญาณเตือนแรงดันไฟฟ้าบัส DC ต่ำระหว่างเหตุการณ์การเร่งความเร็วสูงพร้อมกัน — รูปแบบความผิดพลาดที่อาจเข้าใจผิดว่าเป็นความล้มเหลวของโมดูลสปินเดิล
αiSP 22 รองรับชุดฟังก์ชันสปินเดิลเต็มรูปแบบของ FANUC รวมถึง:
ทั้งสามฟังก์ชันขึ้นอยู่กับว่าสปินเดิลมอเตอร์มีอุปกรณ์ป้อนกลับตำแหน่งที่เหมาะสม (ตัวเข้ารหัสตำแหน่งหรือตัวเข้ารหัสในตัว) ฮาร์ดแวร์แอมพลิฟายเออร์รองรับฟังก์ชันทั้งหมด ความพร้อมใช้งานบนเครื่องจักรขึ้นอยู่กับตัวเลือกซอฟต์แวร์ CNC ที่ซื้อ ณ เวลาที่ติดตั้งครั้งแรก
| รูปแบบ | การระบุ |
|---|---|
| มาตรฐาน | A06B-6142-H022 |
| พร้อมส่วนต่อท้ายคลาสแรงดันไฟฟ้า | A06B-6142-H022#H580 |
| ไม่มีขีดกลาง | A06B6142H022 |
| รูปแบบ OCR (6→G, 1→I) | AO6B-6I42-HO22 |
| การย่อชื่อทั่วไป | αiSP 22 / AiSP-22 / AISP-22 |
| รุ่นเทียบเท่า Type A (กำลังไฟเท่ากัน) | A06B-6141-H022 — อินเทอร์เฟซแตกต่างกัน |
| รุ่นเทียบเท่ารุ่น FSSB ใหม่กว่า | A06B-6220-H022 — รุ่น CNC ต่างกัน |
การจัดส่ง: ยูนิตในสต็อกได้รับการยืนยันและจัดส่งภายใน 1–2 วันทำการ มาพร้อมกับแผงจ่ายไฟและแผงวงจรควบคุมสปินเดิล บรรจุในวัสดุป้องกันไฟฟ้าสถิตภายในกล่องแข็งบุโฟม
ผู้ขนส่ง: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS
การจัดส่ง: บริการด่วนครอบคลุม 220+ ประเทศ โดยใช้เวลาขนส่ง 24–48 ชั่วโมง การจัดส่งระหว่างประเทศแบบมาตรฐาน 3–7 วันทำการ
ภาษีนำเข้า: ผู้ซื้อเป็นผู้ชำระตามกฎข้อบังคับของประเทศปลายทาง ใบแจ้งหนี้เชิงพาณิชย์และรายการบรรจุภัณฑ์รวมอยู่ในการจัดส่งทุกครั้ง
Q1: ความแตกต่างในทางปฏิบัติระหว่าง A06B-6141-H022 (Type A) และ A06B-6142-H022 (Type B) คืออะไร — สามารถใช้แทนกันได้หรือไม่? ทั้งสองรุ่นขับเคลื่อนมอเตอร์สปินเดิลซีรีส์ α ขนาด 22kW คลาสเดียวกัน และใช้สถาปัตยกรรมบัส DC ร่วมกัน ความแตกต่างคือขั้วต่อและอินเทอร์เฟซการสื่อสารระหว่างแอมพลิฟายเออร์สปินเดิลและตัวควบคุม CNC Type A ใช้การกำหนดค่าขั้วต่อแบบหนึ่ง; Type B (เรียกว่า B2) ใช้รูปแบบที่อัปเดตซึ่งเปิดตัวพร้อมกับการแก้ไข 16i/18i รุ่นหลัง ในหลายกรณี Type B สามารถใช้แทน Type A ได้ แต่ต้องตรวจสอบว่ารีวิชันเฟิร์มแวร์ CNC ในเครื่องรองรับอินเทอร์เฟซ Type B และพารามิเตอร์ประเภทแอมพลิฟายเออร์สปินเดิลได้รับการอัปเดตตามนั้น การเปลี่ยนโดยตรงโดยไม่ยืนยันพารามิเตอร์อาจทำให้สปินเดิลไม่ตอบสนองเมื่อเปิดเครื่อง
Q2: เครื่องจักรของฉันใช้การควบคุม 16i-MB แอมพลิฟายเออร์สปินเดิล A06B-6142-H022 เป็นรุ่นที่ถูกต้องสำหรับแพลตฟอร์มนั้นหรือไม่? ตระกูล Series 16i เป็นเป้าหมายหลักสำหรับซีรีส์ αi SP Type B ดังนั้นใช่ — A06B-6142-H022 ออกแบบมาสำหรับรุ่นนี้ ตรวจสอบโดยการตรวจสอบพารามิเตอร์ประเภทแอมพลิฟายเออร์สปินเดิลบน CNC (โดยทั่วไปเข้าถึงได้ผ่านหน้าจอตั้งค่าเซอร์โว/สปินเดิล) และจับคู่กับยูนิตที่ติดตั้งหรือตั้งใจไว้ 16i-MB สามารถรันโมดูล αiSP Type A และ Type B ได้ ขึ้นอยู่กับเวอร์ชันเฟิร์มแวร์ การตั้งค่าพารามิเตอร์จะบอกคุณว่ารุ่นใดที่คาดหวัง
Q3: สามารถใช้แอมพลิฟายเออร์นี้กับ FANUC 0i-D หรือ 30i เป็นรุ่นทดแทนโดยตรงได้หรือไม่? ไม่ — ตระกูล 0i-D และ 30i/31i ใช้แอมพลิฟายเออร์ซีรีส์ αiSP-B รุ่นใหม่กว่า (A06B-6220/6222-xxxx) ซึ่งสื่อสารผ่านบัสใยแก้วนำแสง FSSB A06B-6142-H022 ใช้อินเทอร์เฟซดิจิทัลโดยตรงซึ่งไม่เข้ากันทางไฟฟ้ากับโครงสร้างบัส FSSB หากคุณกำลังอัปเกรดเครื่องจักรจาก 16i เป็น 30i แอมพลิฟายเออร์สปินเดิลจะต้องได้รับการอัปเกรดเป็นยูนิต αiSP-B ด้วย — มอเตอร์เองมักจะยังคงเดิมได้หากอยู่ในคลาสปัจจุบันของแอมพลิฟายเออร์ใหม่
Q4: สัญญาณเตือนสปินเดิลใดที่เกี่ยวข้องกับแอมพลิฟายเออร์นี้บ่อยที่สุด และขั้นตอนแรกเมื่อเกิดสัญญาณเตือนคืออะไร? สัญญาณเตือนที่พบบ่อยที่สุดในสนามบน αiSP 22 Type B ได้แก่ AL-01 (มอเตอร์ร้อนเกินไป), AL-07 (แรงดันบัส DC สูงเกินไประหว่างการหน่วง), AL-09 (แรงดันบัส DC ต่ำเกินไป) และ AL-24 (ความผิดพลาดของทรานซิสเตอร์ขาออก) สำหรับ AL-07 ให้ตรวจสอบแรงดันบัส DC ระหว่างการหน่วงสปินเดิล — สัญญาณเตือนนี้มักบ่งชี้ว่าความสามารถในการสร้างพลังงานใหม่ของ αiPS PSM ถูกเกินพิกัดระหว่างการหยุดสปินเดิลอย่างรวดเร็ว การเพิ่มค่าคงที่เวลาหน่วงสปินเดิลในพารามิเตอร์ CNC จะลดพลังงานสร้างใหม่สูงสุดและมักจะแก้ไขสัญญาณเตือนนี้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ สำหรับ AL-09 ให้ตรวจสอบแรงดันไฟฟ้าอินพุตหลักของ PSM และตรวจสอบการเชื่อมต่อที่หลวมบนขั้วต่อบัส DC ระหว่าง PSM และโมดูลนี้
Q5: โมดูลสปินเดิลเปิดเครื่องโดยไม่มีสัญญาณเตือน แต่สปินเดิลมอเตอร์มีการสั่นสะเทือนผิดปกติระหว่างการตัด นี่เป็นความผิดพลาดของแอมพลิฟายเออร์หรือไม่? การสั่นสะเทือนของสปินเดิลที่ผิดปกติระหว่างการตัดมักเป็นปัญหาทางกลไกหรือพารามิเตอร์มากกว่าความผิดพลาดของฮาร์ดแวร์แอมพลิฟายเออร์ เริ่มต้นด้วยการตรวจสอบการป้อนกลับของตัวเข้ารหัสสปินเดิลมอเตอร์ — สัญญาณตัวเข้ารหัสตำแหน่งที่เสื่อมสภาพทำให้เกิดความไม่เสถียรของลูปความเร็วซึ่งแสดงออกมาเป็นการสั่นสะเทือนที่ได้ยินหรือปัญหาผิวสำเร็จ จากนั้น ตรวจสอบพารามิเตอร์อัตราขยายลูปกระแสสปินเดิล (PK1SP และ PK2SP ในชุดพารามิเตอร์ FANUC): ค่าที่เบี่ยงเบนจากการตั้งค่าจากโรงงานหลังจากการเริ่มต้นพารามิเตอร์ — หรือค่าที่ไม่ถูกต้องที่ป้อนระหว่างการเปลี่ยนแอมพลิฟายเออร์สปินเดิล — เป็นสาเหตุทั่วไปของการเกิดเรโซแนนซ์ที่ความเร็วสปินเดิลเฉพาะ หากการสั่นสะเทือนขึ้นอยู่กับความเร็ว (แย่ลงที่ RPM บางค่า) แสดงว่ามีปัญหาเกี่ยวกับพารามิเตอร์มากกว่าความล้มเหลวของขั้นตอนขาออก
