| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6141-H022 |

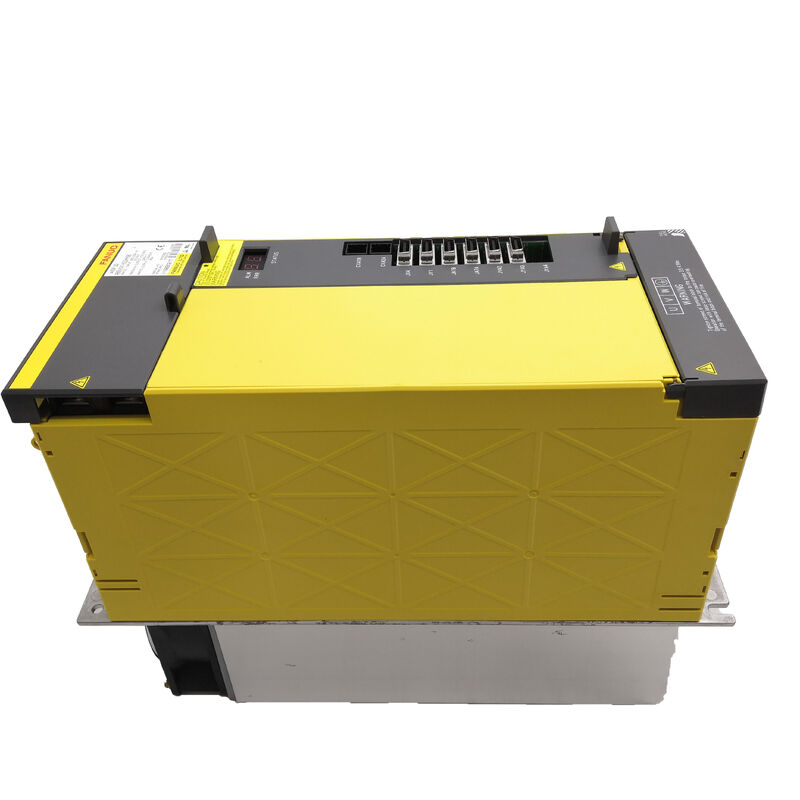

หมายเลขชิ้นส่วน: A06B-6141-H022 (#H580) ▏ซีรีส์: αi SP Type A ▏รุ่น: αiSP 22 / AiSP-22 ▏ระดับแรงดันไฟฟ้า: อินพุต 200V ▏สภาพ: ของใหม่ ของแท้
เมื่อสัญญาณเตือนสปินเดิลทำให้ศูนย์เครื่องจักรที่ใช้การควบคุม FANUC 16i, 18i หรือ 21i หยุดทำงาน A06B-6141-H022 เป็นหนึ่งในชิ้นส่วนอะไหล่ที่ต้องการมากที่สุดในรุ่นการควบคุมนั้น เป็นอินเทอร์เฟซ Type A ของ FANUC αiSP 22 spindle amplifier — โมดูลที่ควบคุมสปินเดิลมอเตอร์ αi-series หนึ่งตัวในระดับกำลังไฟต่อเนื่อง 22kW โดยดึงพลังงานจากบัส DC αiPS ที่ใช้ร่วมกันในตู้ และส่งกระแสไฟฟ้า AC สามเฟสที่ควบคุมไปยังสปินเดิลมอเตอร์
การระบุ "Type A" ไม่ใช่ระดับคุณภาพ — แต่หมายถึงรูปแบบขั้วต่อทางกายภาพและอินเทอร์เฟซการสื่อสารระหว่างแอมพลิฟายเออร์และ CNC โดยเฉพาะ Type A เป็นอินเทอร์เฟซดั้งเดิมที่ใช้ในการเปิดตัวครั้งแรกของซีรีส์ αi และยังคงเป็นข้อกำหนดที่ถูกต้องสำหรับเครื่องมือเครื่องจักรยุค 16i/18i ที่ติดตั้งจำนวนมากซึ่งยังคงมีการผลิตทั่วโลก รุ่นที่ตามมาสำหรับรุ่น CNC เดียวกัน — รุ่น Type B / B2 (A06B-6142-H022) — ใช้รูปแบบขั้วต่อที่อัปเดตและอาจต้องมีการปรับพารามิเตอร์ CNC เมื่อทำการเปลี่ยน สำหรับเครื่องจักรที่มาพร้อมกับหน่วย Type A การจัดหา A06B-6141-H022 โดยตรงเป็นวิธีที่ปลอดภัยที่สุดในการคืนค่าให้เหมือนเดิม
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-6141-H022 (#H580) |
| ซีรีส์ | αi SP — สปินเดิล Alpha i รุ่นแรก |
| ประเภทอินเทอร์เฟซ | Type A |
| ระดับแรงดันไฟฟ้า | อินพุต 200V (#H580) |
| แรงดันไฟฟ้าอินพุตบัส DC | 283 – 339 V DC |
| กำลังสปินเดิลที่กำหนด | 25.2 kW |
| แรงดันไฟฟ้าขาออกที่กำหนด | 240 V AC, 3 เฟส |
| กระแสขาออกที่กำหนด | 95 A |
| สถาปัตยกรรม | บัส DC ที่ใช้ร่วมกัน (ต้องใช้ αiPS PSM) |
| โครงสร้าง | IP20 |
| แพลตฟอร์ม CNC ที่เข้ากันได้ | FANUC Series 16i / 18i / 21i / Power Mate i |
หมายเลขชิ้นส่วนสามหมายเลขแยกกันอธิบายถึงสปินเดิลแอมพลิฟายเออร์ FANUC αi ขนาด 22kW และการสลับหมายเลขเหล่านี้เป็นข้อผิดพลาดในการจัดหาที่แพงที่สุดในหมวดหมู่นี้ ตารางด้านล่างชี้แจงความแตกต่าง:
| หมายเลขชิ้นส่วน | อินเทอร์เฟซ | CNC เป้าหมาย | ความแตกต่างที่สำคัญ |
|---|---|---|---|
| A06B-6141-H022 | Type A | 16i / 18i / 21i | ขั้วต่อดั้งเดิม; ผลิตภัณฑ์นี้ |
| A06B-6142-H022 | Type B / B2 | 16i / 18i / 21i | รูปแบบขั้วต่อที่อัปเดต, ระดับกำลังไฟเท่ากัน |
| A06B-6220-H022 | FSSB (αiSP-B) | 0i-D / 30i / 31i | รุ่นบัสใยแก้วนำแสงรุ่นใหม่กว่า — ไม่เข้ากันกับ 16i/18i |
A06B-6141-H022 และ A06B-6142-H022 สามารถใช้แทนกันได้ในรุ่น CNC เดียวกัน แต่ก็ต่อเมื่อยืนยันว่าเฟิร์มแวร์ CNC รองรับรูปแบบขั้วต่อ และพารามิเตอร์ประเภทสปินเดิลแอมพลิฟายเออร์ได้รับการอัปเดตแล้ว A06B-6220-H022 เป็นสถาปัตยกรรมไฟฟ้าที่แตกต่างกันโดยสิ้นเชิง และไม่ควรสั่งซื้อเพื่อใช้แทนเครื่องจักร 16i/18i โดยไม่มีการอัปเกรด CNC เต็มรูปแบบ
αiSP 22 Type A ถูกปรับเทียบสำหรับมอเตอร์สปินเดิล α-series ของ FANUC ในช่วงกำลังไฟ 22kW เอาต์พุตที่กำหนด 95A รองรับตระกูลมอเตอร์ต่อไปนี้:
αiI — มอเตอร์สปินเดิลแบบรวม
αiIP — ประเภทอินสปินเดิลแบบรวม
αiIL — ประเภทอินไลน์ (ภายนอก)
การเลือกมอเตอร์ทั้งหมดควรตรวจสอบกับกระแสไฟต่อเนื่องของมอเตอร์ที่โหลดที่กำหนด เพื่อให้แน่ใจว่ายังคงอยู่ในขีดจำกัดเอาต์พุต 95A พิกัด kW เป็นระดับกำลังไฟตามชื่อ ไม่ใช่เพดานการเข้ากันได้ที่รับประกัน — ตรวจสอบจากแผ่นข้อมูลจำเพาะของมอเตอร์เสมอ
A06B-6141-H022 ไม่ได้แก้ไขแหล่งจ่ายไฟหลักด้วยตัวเอง มันรับพลังงาน DC ที่ควบคุมจากโมดูลแหล่งจ่ายไฟ αiPS ซึ่งทำหน้าที่เป็นตัวแก้ไขหลักและผู้จัดการพลังงานสำหรับสแต็คแอมพลิฟายเออร์ทั้งหมดในตู้ สถาปัตยกรรมที่ใช้ร่วมกันนี้มีผลกระทบในทางปฏิบัติสองประการที่ควรทำความเข้าใจ:
การแบ่งปันพลังงานแบบสร้างย้อนกลับ เมื่อสปินเดิลชะลอความเร็วอย่างรวดเร็ว มันจะสร้างแรงดันไฟฟ้ากลับ (back-EMF) ที่ส่งพลังงานกลับไปยังบัส DC แทนที่จะเผาพลังงานนี้ในตัวต้านทาน αiPS จะกระจายพลังงานนั้นไปยังโมดูลอื่น ๆ ที่กำลังดึงพลังงานอยู่พร้อมกัน — เช่น แกนเซอร์โวที่กำลังเร่งความเร็ว สิ่งนี้ช่วยลดภาระความร้อนของตู้โดยรวมและลดการใช้ไฟฟ้าในระหว่างการผลิตรอบสูง
การกำหนดขนาด PSM มีความสำคัญอย่างยิ่ง หากมีการเปลี่ยน αiPS หรือมีการเพิ่มแกนเพิ่มเติมในตู้ พิกัดเอาต์พุตต่อเนื่องของ PSM จะต้องครอบคลุมความต้องการสูงสุดรวมของโมดูลสปินเดิลบวกกับโมดูลแกนเซอร์โวทั้งหมดพร้อมกัน PSM ที่มีกำลังไม่เพียงพอจะทำให้เกิดสัญญาณเตือนแรงดันไฟฟ้าบัส DC ต่ำในช่วงเวลาที่มีความต้องการสูงสุด — ซึ่งบางครั้งวินิจฉัยผิดพลาดว่าเป็นโมดูลสปินเดิลที่ทำงานผิดปกติ
นอกเหนือจากการควบคุมความเร็วพื้นฐานแล้ว αiSP 22 Type A ยังรองรับฟังก์ชันสปินเดิล FANUC เต็มรูปแบบ:
การวางแนวสปินเดิล ทำให้สปินเดิลหยุดที่มุมที่แม่นยำ — จำเป็นสำหรับเครื่องมือเปลี่ยนอัตโนมัติ, การจัดตำแหน่งพาเลท, และการทำงานใด ๆ ที่สปินเดิลต้องหยุดในตำแหน่งหมุนที่กำหนด ความแม่นยำของตำแหน่งที่หยุดขึ้นอยู่กับความละเอียดของตัวเข้ารหัสตำแหน่งที่ติดตั้งบนมอเตอร์สปินเดิล
การต๊าปแบบแข็ง ทำให้การหมุนสปินเดิลประสานกับการป้อนแกน Z เพื่อตัดเกลียวโดยไม่ต้องใช้ตัวจับดอกต๊าปแบบลอย ช่วยเพิ่มความแม่นยำของเกลียวและเปิดใช้งานการต๊าปด้วยความเร็วสูงขึ้น ฟังก์ชันนี้ต้องใช้ตัวเลือกซอฟต์แวร์การต๊าปแบบแข็งของ CNC และมอเตอร์สปินเดิลที่ติดตั้งตัวเข้ารหัสที่เหมาะสม
การขึ้นรูป Cs ทำให้สปินเดิลอยู่ภายใต้การควบคุมตำแหน่งแบบวงปิดเต็มรูปแบบ ทำให้สามารถตั้งโปรแกรมเป็นแกน C แบบหมุนสำหรับการกัดในศูนย์เครื่องจักรกลึงได้ สิ่งนี้ต้องใช้ตัวเข้ารหัสสปินเดิลความละเอียดสูงและตัวเลือกซอฟต์แวร์ CNC ที่เกี่ยวข้อง
ทั้งสามฟังก์ชันได้รับการสนับสนุนด้วยฮาร์ดแวร์โดยแอมพลิฟายเออร์นี้ ความพร้อมใช้งานในเครื่องจักรที่กำหนดขึ้นอยู่กับตัวเลือกซอฟต์แวร์ CNC ที่ซื้อ ณ เวลาที่ติดตั้งครั้งแรก
| สัญญาณเตือน | สาเหตุที่เป็นไปได้มากที่สุด |
|---|---|
| AL-01 | สปินเดิลมอเตอร์ร้อนเกินไป — ตรวจสอบการระบายความร้อน, อุณหภูมิแวดล้อม, รอบการทำงาน |
| AL-07 | แรงดันไฟฟ้าบัส DC เกิน — การชะลอความเร็วเร็วเกินไปสำหรับความสามารถในการสร้างย้อนกลับของ PSM |
| AL-09 | แรงดันไฟฟ้าบัส DC ต่ำ — ตรวจสอบอินพุตไฟเมนของ PSM และการเชื่อมต่อบัส DC |
| AL-12 | สปินเดิลมอเตอร์กระแสเกินระหว่างการเร่งความเร็ว |
| AL-24 | ข้อผิดพลาดทรานซิสเตอร์เอาต์พุต (IGBT) — ปัญหาขั้นตอนกำลังไฟ |
| AL-30 / AL-31 | ความเร็วพัดลมระบายความร้อนลดลงหรือล้มเหลว |
สำหรับ AL-07 โดยเฉพาะ: ก่อนเปลี่ยนแอมพลิฟายเออร์ ให้ลองเพิ่มค่าคงที่เวลาหน่วงสปินเดิลในพารามิเตอร์ CNC การหยุดสปินเดิลอย่างรวดเร็วบนสปินเดิลที่มีความเฉื่อยสูงมักทำให้เกิดสัญญาณเตือนแรงดันไฟฟ้าบัสเกินซึ่งสามารถแก้ไขได้ด้วยพารามิเตอร์ทั้งหมดโดยไม่ต้องมีการแทรกแซงฮาร์ดแวร์
| รูปแบบ | การระบุ |
|---|---|
| มาตรฐาน | A06B-6141-H022 |
| พร้อมส่วนต่อท้ายแรงดันไฟฟ้า | A06B-6141-H022#H580 |
| ไม่มีขีดกลาง | A06B6141H022 |
| รูปแบบที่อ่านผิดโดย OCR | AO6B-6I4I-HO22 |
| คำย่อฉลากทั่วไป | αiSP 22 / AiSP-22 / AISP-22 / Alpha iSP22 |
| รุ่นเทียบเท่า Type B (กำลังไฟเท่ากัน) | A06B-6142-H022 — อินเทอร์เฟซแตกต่างกัน |
| รุ่นสืบทอด FSSB | A06B-6220-H022 — รุ่น CNC แตกต่างกัน |
การจัดส่ง: สินค้าในสต็อกจะจัดส่งภายใน 1–2 วันทำการหลังจากยืนยันคำสั่งซื้อ แต่ละโมดูลประกอบด้วยแผงวงจรภาคกำลังและแผงวงจรควบคุมที่สมบูรณ์ บรรจุในห่อป้องกันไฟฟ้าสถิตภายในกล่องแข็งบุโฟม
ผู้ให้บริการ: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — ผู้ให้บริการตรงตามปลายทางและความเร่งด่วน
การขนส่ง: บริการด่วนจัดส่งไปยัง 220+ ประเทศภายใน 24–48 ชั่วโมง การขนส่งระหว่างประเทศมาตรฐาน 3–7 วันทำการ
ศุลกากร: ใบแจ้งหนี้เชิงพาณิชย์และรายการบรรจุภัณฑ์จะมาพร้อมกับการจัดส่งทุกครั้ง อากรขาเข้าและภาษีเป็นความรับผิดชอบของผู้ซื้อภายใต้กฎระเบียบของประเทศผู้นำเข้า
Q1: เครื่องจักรของฉันมีสปินเดิลแอมพลิฟายเออร์ Type B (A06B-6142-H022) เสีย ฉันสามารถใช้ Type A (A06B-6141-H022) แทนได้หรือไม่? ในรุ่น CNC เดียวกัน (16i/18i/21i) แอมพลิฟายเออร์ αiSP 22 Type A และ Type B ขับมอเตอร์เดียวกันด้วยพิกัดกำลังไฟเท่ากัน การที่ Type A จะใช้แทน Type B ได้หรือไม่นั้นขึ้นอยู่กับว่าเฟิร์มแวร์ CNC ของคุณรองรับรูปแบบขั้วต่อ Type A หรือไม่ และพารามิเตอร์ประเภทสปินเดิลแอมพลิฟายเออร์ใน CNC สามารถกำหนดค่าใหม่เพื่อยอมรับได้หรือไม่ สำหรับรุ่น 16i/18i รุ่นหลังที่มาพร้อมกับ Type B เป็นมาตรฐาน การแทนที่ด้วย Type A อาจใช้งานได้ แต่ต้องมีการปรับพารามิเตอร์ — ไม่ควรลองสลับโดยไม่ตรวจสอบ ติดต่อผู้รวมระบบ FANUC หรือตรวจสอบเอกสารเฟิร์มแวร์ CNC ก่อนดำเนินการ
Q2: ควรจับคู่โมดูลแหล่งจ่ายไฟ αiPS ใดกับ A06B-6141-H022 ในตู้ศูนย์เครื่องจักรสามแกนมาตรฐาน? αiPS ต้องมีพิกัดที่สามารถจ่ายกระแสไฟสูงสุดรวมของโมดูลสปินเดิลบวกกับแกนเซอร์โวทั้งหมดพร้อมกัน สำหรับ VMC สามแกนทั่วไปที่มีสปินเดิลโมดูลนี้ควบคู่ไปกับแกนเซอร์โวระดับ 20A, αiPS 30 หรือ αiPS 45 เป็นตัวเลือกทั่วไป — แต่การเลือกที่แน่นอนขึ้นอยู่กับการกำหนดค่ามอเตอร์เซอร์โว FANUC มีวิธีการคำนวณโหลดในคู่มือคำอธิบายแอมพลิฟายเออร์ (B-65282) ซึ่งคำนึงถึงกระแสไฟต่อเนื่องของมอเตอร์, รอบการทำงาน, และการทำงานของแกนพร้อมกัน ควรทำการคำนวณนี้ให้เสร็จสมบูรณ์เสมอ แทนที่จะประมาณการ โดยเฉพาะอย่างยิ่งเมื่อเปลี่ยน PSM ควบคู่ไปกับโมดูลสปินเดิลนี้
Q3: หลังจากติดตั้ง A06B-6141-H022 ใหม่แล้ว CNC แสดง SP9001 (สปินเดิลไม่พร้อม) สาเหตุที่เป็นไปได้มากที่สุดคืออะไร? SP9001 บ่งชี้ว่าสปินเดิลแอมพลิฟายเออร์ไม่ได้ส่งสัญญาณพร้อมไปยัง CNC หลังจากการเปลี่ยนโมดูล สิ่งนี้เกิดขึ้นบ่อยที่สุดเนื่องจาก: (1) พารามิเตอร์ประเภทสปินเดิลแอมพลิฟายเออร์ใน CNC ยังคงอ้างอิงถึงหน่วยเก่า — เรียกใช้ขั้นตอนการเริ่มต้นสปินเดิลจากหน้าจอการตั้งค่าเซอร์โว/สปินเดิลของ CNC; (2) พลังงานควบคุม DC 24V ไปยังโมดูลใหม่ไม่ได้รับการจัดตั้งอย่างถูกต้อง — ตรวจสอบขั้วต่อพลังงานควบคุม CX2A; (3) มีขั้วต่อหลวมหรือไม่เข้าที่ระหว่าง CNC และอินเทอร์เฟซสปินเดิลแอมพลิฟายเออร์ — ตรวจสอบตำแหน่งขั้วต่อ JY และ JX ทั้งหมด หากสัญญาณเตือนยังคงอยู่หลังจากตรวจสอบทั้งสามข้อแล้ว ให้ตรวจสอบแรงดันไฟฟ้าบัส DC เพื่อยืนยันว่า αiPS กำลังจ่ายไฟ DC ที่ควบคุมไปยังโมดูลใหม่
Q4: สปินเดิลของเครื่องจักรเคยทำงานที่ความเร็วสูงสุด 8,000 รอบต่อนาที หลังจากเปลี่ยนแอมพลิฟายเออร์ ความเร็วสูงสุดถูกจำกัดไว้ที่ 4,500 รอบต่อนาที มีอะไรเปลี่ยนแปลงไป? ความเร็วสปินเดิลสูงสุดมักถูกจำกัดโดยหนึ่งในสามพารามิเตอร์: ความเร็วสูงสุดที่กำหนดของมอเตอร์สปินเดิล, เพดานความถี่เอาต์พุตของแอมพลิฟายเออร์, หรือพารามิเตอร์จำกัดความเร็วสปินเดิลของ CNC (โดยปกติคือพารามิเตอร์หมายเลข 3741 หรือเทียบเท่า ขึ้นอยู่กับรุ่นการควบคุม) หลังจากการเปลี่ยนโมดูล หากได้ทำการเริ่มต้นสปินเดิลแล้ว CNC อาจได้เติมค่าพารามิเตอร์สปินเดิลบางส่วนจากค่าเริ่มต้นซึ่งแตกต่างจากการตั้งค่าเฉพาะของเครื่องจักร เปรียบเทียบชุดพารามิเตอร์สปินเดิลปัจจุบันกับข้อมูลสำรองพารามิเตอร์เดิมของเครื่องจักร — พารามิเตอร์จำกัดความเร็วสูงสุดใน CNC เป็นตัวเลือกที่มีแนวโน้มมากที่สุดที่จะถูกรีเซ็ตเป็นค่าเริ่มต้นที่ต่ำกว่า
Q5: ปลอดภัยหรือไม่ที่จะใช้งานแอมพลิฟายเออร์นี้โดยเปิดประตูตู้ระหว่างการติดตั้งและทดสอบเบื้องต้น? บัส DC ภายในสแต็คแอมพลิฟายเออร์ αi ทำงานที่ประมาณ 283–339V DC ภายใต้สภาวะปกติ — ซึ่งเป็นแรงดันไฟฟ้าที่อันตรายถึงชีวิต นอกจากนี้ ตัวเก็บประจุของบัสจะยังคงประจุนี้ไว้เป็นเวลาหลายนาทีหลังจากถอดแหล่งจ่ายไฟหลักของ αiPS ออกแล้ว ไฟแสดงสถานะ LED บน PSM จะแสดงเมื่อบัสได้คายประจุจนถึงระดับที่ปลอดภัย การทำงานโดยเปิดประตูระหว่างการติดตั้งบางครั้งจำเป็นสำหรับการตรวจสอบไฟแสดงสถานะ LED แต่งานทั้งหมดใกล้กับขั้วต่อบัส DC, การเสียบขั้วต่อ, และการปรับสายเคเบิลจะต้องดำเนินการโดยปิดแหล่งจ่ายไฟหลักสนิทและไฟแสดงสถานะคายประจุดับแล้ว การทดสอบด้วยพลังงานบางส่วน (เฉพาะพลังงานควบคุม, วงจรหลักแยก) เป็นวิธีที่ปลอดภัยที่สุดเมื่อตรวจสอบการสื่อสารและการเริ่มต้นพารามิเตอร์ก่อนที่จะดำเนินการทดสอบมอเตอร์ด้วยพลังงานเต็มรูปแบบ
