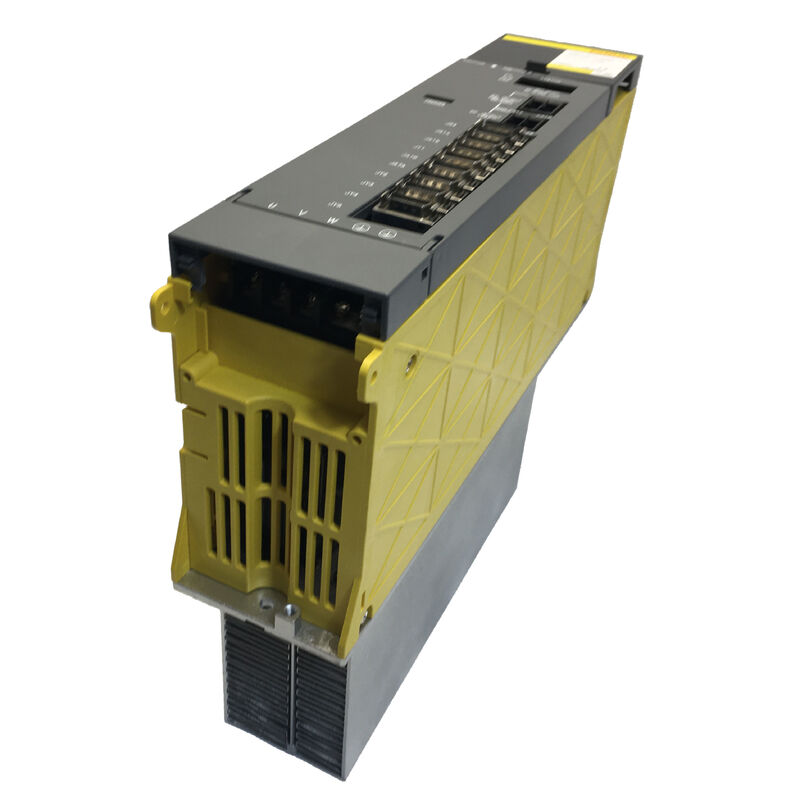

FANUC A06B-6102-H230 AC Servo Amplifier Unit รายละเอียดสินค้า

สามแกน, สองสล็อตขับขี่, ความแตกต่างที่สําคัญหนึ่ง

เดินไปยังศูนย์แปรรูปที่ควบคุมโดย FANUC จากช่วงปลายปี 1990 หรือช่วงต้นปี 2000 และเปิดตู้ขับเคลื่อนคุณจะพบแกน X และ Y ที่ให้บริการโดยหนึ่งแกนสองโมดูลเครื่องขยาย servo, และแกน Z รางหมุนตั้งที่แบกน้ําหนักทั้งหมดของเครื่องมือการตัดกลไกของการเดินทางตั้ง, การชดเชยแรงโน้มถ่วง, และความต้องการของทอร์คของการเคลื่อนไหวที่เร็ว Z-axis เพียงแค่ต้องการมากขึ้นจากการขับเคลื่อน

นั่นคือสภาพแวดล้อมที่ A06B-6102-H230 ถูกออกแบบมาสําหรับ มันเป็นส่วนหนึ่งของครอบครัวเครื่องขยายเสียงของ FANUCและภายในครอบครัวนั้น H230 เป็นโมดูลสองแกนที่ระดับการออกกําลังต่อเนื่องสูงกว่า H215สําหรับแกนที่ภาระหนักและความต้องการในขณะนี้ใหญ่กว่านี่คือตัวแปรที่ระบบระบุ และการติดตั้งตัวที่ผิดคือวิธีที่น่าเชื่อถือในการสร้างสัญญาณเตือนความอ้วนทางความร้อน จนกว่าใครบางคนจะติดตามปัญหากลับไปยังตู้ขับเคลื่อน.

อุปกรณ์นี้ถูกผลิตในญี่ปุ่น มีใบรับรอง CE และมีให้บริการในสภาพใหม่และซ่อมแซมอ่านต่อ.

H230 และ H215 ∙ ซีรี่ย์เดียวกัน แต่งานต่างกัน

เนื่องจากตัวเลขส่วนสองตัวนี้แตกต่างกันเพียงแค่คําท้ายของพวกเขา มันคุ้มค่าที่จะแก้ไขโดยตรงทั้ง A06B-6102-H215 และ A06B-6102-H230 เป็นโมดูลสองแกนจาก FANUC α Series ̇ ครอบครัวการขับเคลื่อนเดียวกัน, อินเตอร์เฟซการสื่อสารเดียวกัน, ปัจจัยรูปแบบทางกายภาพเดียวกัน, ความเข้ากันของตัวควบคุมเดียวกัน สิ่งที่แยกระหว่างพวกเขาคือกระแสไฟออกระดับที่คําว่า

ตัวเลข "2" ในทั้งสองการกําหนดยืนยันการตั้งค่าแกนสองตัว ตัวเลขท้าย "15" เทียบกับ "30" แสดงถึงระดับการจัดอันดับปัจจุบันที่แตกต่างกันH230 อยู่ในระดับสูงกว่า H215ในเชิงปฏิบัติการนี้หมายความว่า H230 ได้ถูกจับคู่กับ servo มอเตอร์ที่มีการดึงกระแสต่อเนื่องที่สูงกว่า: มอเตอร์แกนใหญ่, ความหนักที่หนักกว่า,หรือแอพลิเคชั่นที่มอเตอร์เห็นความต้องการทอร์คสูงอย่างต่อเนื่องระหว่างการทํางานปกติ.

การแลกเปลี่ยน H215 ในกรณีที่ระบุ H230 แม้แต่ชั่วคราวแม้แต่ "เพียงแค่การทํางานของเครื่องจักร" จะมักจะส่งผลให้การขับเคลื่อนตีอุโมงค์การป้องกันความร้อนของเขาในช่วงวงจรภาระหนัก. ระเบิดอาจจะไม่ปรากฏทันทีบนงานที่เบา ซึ่งทําให้ความไม่ตรงกันง่ายที่จะมองข้ามในตอนแรกและยากที่จะวินิจฉัยเมื่อความผิดพลาดจะปรากฏการแก้ไขที่ถูกต้องคือตัวแปรที่ได้รับการจัดอันดับถูกต้องเสมอ.

การแทนกลับ การติดตั้ง H230 ในที่ที่ระบุ H215 มีความเสี่ยงของตัวเอง: การตั้งค่าพารามิเตอร์สําหรับการตั้งค่ากระแสกระตุ้นต้องตรงกันและความไม่ตรงกันที่นี่สามารถทําให้การควบคุมปัจจุบันไม่มั่นคงบนแกนพลังงานต่ําไม่มีทิศทางใดของการแทนที่ส่วนที่ผิด คือดี

รายละเอียด

การ ใช้ H230 ใน การ ทํางาน

ในศูนย์แปรรูปตั้งสามแกนทั่วไปที่ใช้เครื่องควบคุม FANUC ซีรีส 16 หรือ 18 ตู้ขับเคลื่อนจัดโดยการจัดตั้งแกนและโปรไฟล์ภาระแกน X และ Y จัดการการเคลื่อนไหวของตารางแนวราบคอร์ฟภาระที่สามารถคาดเดาได้มากขึ้นแกน Z รับมือกับการวางตําแหน่งตั้งตามแนวตั้งภายใต้แรงโน้มถ่วง, มักมีลูกกลิ้งที่ต้องตอบสนองทั้งแรงตัดและน้ําหนักของหัว spindle.

สําหรับเครื่องจักรที่ตั้งค่าในวิธีนี้ โมดูลขับเคลื่อนแกน Z มักมีปริมาณกระแสที่สูงกว่าโมดูล X/Y ในตู้เดียวกันนั่นคือที่ H230 มีแนวโน้มจะปรากฏ ไม่ใช่เพราะจํานวนแกนสูงกว่าแต่เพราะเครื่องยนต์ที่ใช้มันใช้แรงไฟในสภาพการทํางานปกติมากกว่าเครื่องยนต์บนแกนเบา

โลจิกเดียวกันจะใช้ในศูนย์หมุนที่มีหมุนหนัก หรือในเครื่องจักรที่แกนหนึ่งทํางานอย่างต่อเนื่องตัดขนาดใหญ่ในความเร็วการให้อาหารรุนแรงการผสมผสานการขับเคลื่อนในตู้เหล่านี้เป็นครั้งน้อยที่สุ่ม; ผู้สร้างเครื่องจักรกําหนดระดับกระแสที่แตกต่างกันสําหรับภาระแกนที่แตกต่างกัน และหมายเลขชิ้น α ซีรีย์โค้ดการตัดสินใจด้านวิศวกรรมนั้นอย่างถูกต้อง

เมื่อหาแหล่งที่ใช้แทน การมอบแกนสําคัญมากเท่าที่หมายเลขชิ้นส่วน ถ้าเครื่องขับที่ล้มเหลวคือเครื่องขับที่ให้บริการแกน Z ในศูนย์แปรรูปสามแกนH230 เป็นหน่วยที่ถูกต้องสําหรับสล็อตนั้น แต่ต้องตรวจสอบจากเอกสารของเครื่องแทนที่จะคาดเดาจากฉลากแกนเท่านั้น.

สิ่งใดที่ส่งผลต่อความน่าเชื่อถือในระยะยาวในการขับเคลื่อนในอุปกรณ์ α Series

อายุการใช้งานของเซอร์โวแอมพลิเฟอเรอร์ในรุ่นนี้ของ FANUC drive ติดต่อกันอย่างใกล้ชิดกับการจัดการความร้อนโมดูล IGBT ภายในและวงจรขับประตูผลิตความร้อนสัดส่วนกับกระแสที่เปลี่ยนและสถาปัตยกรรมการเย็นขึ้นอยู่กับการไหลของอากาศที่คงที่ ผ่านตู้และผ่านปีกการขับเคลื่อน ในเครื่องที่ได้รับการทํางานสําหรับ 15 หรือ 20 ปีแฟนที่ติดตั้งตรงบนโมดูลเครื่องขยายเสียง เป็นหนึ่งในรายการการบํารุงรักษาที่มองข้ามมากที่สุด, พวกมันสะสมฝุ่น, และเมื่อหักของพวกเขาเริ่มที่จะล้มเหลว การไหลของอากาศลดลง ก่อนการเตือนเสียงที่ชัดเจน

A drive that runs hot for months before failing may have damaged its internal circuitry beyond what external testing can fully reveal — which is one reason why a tested refurbished unit from properly decommissioned equipment is a more reliable option than a pulled unit of uncertain historyการเปลี่ยนพัดลมในโมดูลเครื่องขยายเสียง รวมไปถึงการทําความสะอาดตู้อย่างละเอียด เมื่อติดตั้งเครื่องขับขี่ใหม่

เส้นทางความล้มเหลวทั่วไปอีกอย่างในเครื่องขับขี่ α Series คือ DC bus capacitors ซึ่งจะลดความแรงกับอายุ แม้ในสภาพการทํางานปกติในหน่วยที่เก็บไว้เป็นระยะยาวมากกว่าที่ใช้อย่างมีประสิทธิภาพการตรวจสอบสภาพของตัวประกอบความแข็งก่อนการวางโมดูลในเครื่องผลิตที่สําคัญ โดยไม่ต้องติดตามระยะเวลาการทํางาน

การรับประกัน สภาพ และการคืนสินค้า

หน่วยใหม่ถอนเครื่องมือจากสต็อคเดิม แพ็คเกอร์ให้ถูกต้องการรับประกัน 12 เดือนมันคือตัวเลือกที่ถูกต้องสําหรับเครื่องจักรที่สําคัญในการผลิต ที่มีค่าใช้จ่ายในการหยุดทํางานที่สําคัญ และความน่าเชื่อถือที่คาดหวังสูง

ยูนิตที่ปรับปรุงใหม่ที่ทดสอบส่งการรับประกัน 3 เดือนและเหมาะสําหรับโปรแกรมอะไหล่ที่วางแผน, เครื่องจักรที่ใช้งานน้อยกว่า, หรือสถานการณ์ที่งบประมาณเป็นข้อจํากัดหลัก.หน่วยที่ไม่สามารถตรวจสอบตามรายละเอียดการใช้งานไม่ได้ไม่ได้อยู่ในรายการ ไม่ว่าจะเป็นสภาพทางสายตา.

สําหรับคําร้องขอรับประกัน: รายงานความเสียหาย, การจัดส่งที่ไม่สมบูรณ์แบบ, หรือความไม่ตรงกับคําอธิบายในวันที่มาถึงหรือวันทําการต่อไป, พร้อมเอกสารภาพถ่ายหน่วยที่พิสูจน์ว่าไม่ทํางานภายใน 4 วันหลังจากได้รับในสภาพการทํางานปกติมีสิทธิได้รับการคืน. การรับประกันไม่ครอบคลุมความเสียหายจากการติดตั้งที่ไม่ถูกต้อง, ความผิดพลาดด้านมอเตอร์, หรือความผิดพลาดปารามิเตอร์ที่เกิดขึ้นหลังจากการจัดส่ง. ใบรับประกันเดิมต้องยังคงไม่เสียหายบนหน่วยใด ๆ ที่ได้รับการคืน

การสั่งสินค้า

สถานี:2 ถึง 4 วันทําการหลังจากยืนยันการชําระเงินผู้บรรทุก:DHL และ FedEx ในระดับนานาชาติ; บริการรับสินค้าจากโกดังกวางโจวการขนส่งเรือรวมเปิดให้บริการเมื่อหลายส่วนประกอบถูกสั่งพร้อมกัน

การชําระเงินการโอนเงินทางธนาคาร T/T สําหรับมูลค่าการสั่งซื้อทั้งหมด PayPal และ Western Union สําหรับการสั่งซื้อสูงถึง USD $500

ผู้ซื้อข้ามชายแดนรับผิดชอบเกี่ยวกับภาษีการนําเข้า, ภาษี และค่าธรรมเนียมของประเทศปลายทาง ทั้งหมดนี้ควรนําไปพิจารณาในค่าใช้จ่ายทั้งหมดในการลงทุนเมื่อเปรียบเทียบตัวเลือกการจัดหา

คํา ถาม ที่ ถาม บ่อย

Q1: กระเป๋าขับขี่ของเครื่องของฉันมีโมดูล A06B-6102 สองโมดูล หนึ่งคือ H215 และอีกหนึ่งคือ H230. ฉันสามารถใช้ตัวแปรเดียวเพื่อจัดเก็บทั้งสล็อตเป็นอะไหล่ได้หรือไม่?

ไม่ใช่เป็นเครื่องสํารองที่หลุดลงตรงสําหรับตําแหน่งทั้งสองอย่าง โดยไม่ต้องปรับปริมาตร H215 และ H230 เป็นระดับการจัดอันดับปัจจุบันที่แตกต่างกันและการตั้งค่าปารามิเตอร์เซอร์โวของเครื่องควบคุม CNC ได้ตั้งค่าให้ตรงกับตัวแปรปรับเสียงเฉพาะเจาะจงในแต่ละสล็อตการขับเคลื่อนถ้าคุณติดตั้ง H230 ในสล็อตที่เคยใช้ H215ข้อมูลปารามิเตอร์สําหรับแกนนั้นจะต้องอัพเดทเพื่อสะท้อนถึงลักษณะของเครื่องขยายเสียงที่แตกต่างกัน ̇ หรือพฤติกรรมการควบคุมปัจจุบันจะผิดการรักษาอะไหล่แยกสําหรับแต่ละตัวแปรคือวิธีที่ปลอดภัยที่สุดสําหรับเครื่องจักรที่ใช้ทั้งสองชนิด หากคุณต้องการมาตรฐานในตัวแปรหนึ่งงานวิศวกรรมที่จําเป็นในการรับรองการเปลี่ยนแปลง ควรทําโดยเจตนาและบันทึกไม่สมมุติ

Q2: วิธีการที่ผมยืนยันที่ α ซีรีสแบบสองแกน slot Z-axis ในเครื่องของฉันต้องการ ก่อนสั่งซื้อ?

แหล่งที่น่าเชื่อถือที่สุดคือเอกสารไฟฟ้าของเครื่องจักร ภาพแผนการมอบหมายการขับเคลื่อนหรือใบข้อมูลปารามิเตอร์ ซึ่งผู้ผลิตเครื่องจักรมักจะรวมไว้ในคู่มือการบํารุงรักษานี้จะระบุรุ่นเครื่องขยายโดยแกนแหล่งที่สองคือป้ายชื่อของหน่วยที่ล้มเหลวเอง: แม้ว่าหน่วยจะไม่ทํางาน, หมายเลขชิ้นส่วนบนกระเป๋าโหล่งโมดูลควรจะอ่านได้.ข้อมูลพารามิเตอร์ที่บันทึกไว้ของเครื่องควบคุม CNC มักมีรหัสชนิดเครื่องขยาย servo สําหรับแต่ละแกนที่สามารถอ่านผ่านจอแสดงปารามิเตอร์, ซึ่งเทคนิค FANUC ที่มีประสบการณ์ สามารถนํามาสอดคล้องกับหมายเลขชิ้นที่ถูกต้องการสั่งซื้อโดยใช้ชื่อแกนเท่านั้น ("Z drive") โดยไม่ยืนยันรุ่นเฉพาะตัว เป็นความผิดพลาดในการจัดหาสินค้าที่ทั่วไปที่หลีกเลี่ยงได้ง่าย.

คําถามที่ 3: เครื่องโยนสัญญาณเตือน servo บนแกนหนึ่ง แต่โมดูลการขับเคลื่อนปรากฏว่าไม่เสียหายภายนอก นั่นหมายความว่าการขับเคลื่อนไม่ใช่ปัญหาหรือไม่

ภาพภายนอกไม่ใช่ตัวชี้แจงที่น่าเชื่อถือของสภาพการขับเคลื่อนในเครื่องขยายเสียง α Seriesความบกพร่องของตัวประกอบความเข้มข้น ไม่เห็นจากภายนอกการวินิจฉัยก่อนสั่งเปลี่ยน ควรรวมถึง: การบันทึกรหัสสัญญาณเตือนที่แม่นยําและดูความหมายของมันในรายการสัญญาณเตือนของเครื่องควบคุมการตรวจสอบการเคลื่อนไหวของมอเตอร์และสายการตอบสนองบนแกนนั้น เพื่อตรวจสอบความต่อเนื่องและความผิดปกติในการแยก, และถ้าเป็นไปได้เปลี่ยนโมดูลขับเคลื่อนที่สงสัยไปยังสล็อตแกนที่แตกต่างกัน เพื่อดูว่าสัญญาณเตือนติดตามโมดูลหรือไม่ หากสัญญาณเตือนติดตามโมดูลไปยังสล็อตใหม่แจกยืนยันว่ามีอาการผิดปกติ. ถ้าสัญญาณเตือนยังคงอยู่บนแกนเดิมหลังจากการแลกเปลี่ยน, ปัญหาอาจอยู่ในมอเตอร์, สายไฟ, หรือสายไฟแทนที่การขับเคลื่อนเองการ ใช้ ขั้นตอน แลกเปลี่ยน นี้ ก่อน จะ ช่วย ประหยัด ค่าใช้จ่าย ในการ สั่ง แทน ส่วนประกอบ ที่ ไม่ ถูกต้อง.

คําถามที่ 4: เรานําเข้าหน่วยนี้ไปต่างประเทศ มีเอกสารหรือข้อพิจารณาเกี่ยวกับความถูกต้องที่เราควรทราบหรือไม่

A06B-6102-H230 มีการรับรอง CE และถูกผลิตในญี่ปุ่นโดย FANUC Corporation ซึ่งตอบสนองความต้องการด้านเอกสารสําหรับปลายทางการนําเข้าอุตสาหกรรมส่วนใหญ่สําหรับการจัดเรียงการคลังการคลังการคลัง, FANUC servo amplifier หน่วยโดยทั่วไปตกอยู่ในประเภทของอุปกรณ์ควบคุมอุตสาหกรรมอิเล็กทรอนิกส์ในรายการการชําระค่าจ้างส่วนใหญ่ แม้รหัส HS รายละเอียดจะแตกต่างกันตามประเทศปลายทางผู้ซื้อควรยืนยันอัตราภาษีการนําเข้าที่ใช้และใบอนุญาตการนําเข้าที่ต้องการกับโบรกเกอร์การคลังสินค้าของพวกเขา ก่อนที่จะวางคําสั่งค่าธรรมเนียมการนําเข้า ค่าภาษี และค่าบริการสื่อสารทั้งหมดเป็นความรับผิดชอบของผู้ซื้อ หากจุดหมายของคุณต้องการเอกสารสอดคล้องเฉพาะติดต่อทีมงานขายในขณะที่สอบถาม พวกเขาสามารถให้คําปรึกษาเกี่ยวกับเอกสารที่มี.

คําถามที่ 5: สามารถซ่อมแซม A06B-6102-H230 แทนที่จะเปลี่ยนได้หรือไม่?

การซ่อมแซมในระดับบอร์ดของ FANUC α Series servo amplifiers เป็นไปได้ทางเทคนิค และถูกนําเสนอโดยบางร้านซ่อมแซมอิเล็กทรอนิกส์อุตสาหกรรมเฉพาะเจาะจงความเป็นไปได้ขึ้นอยู่กับรูปแบบการล้มเหลวเฉพาะ: ฟิวส์ที่พัดลมหรือตัวต่อต้านประตูคือการซ่อมแซมที่เรียบง่าย; การเปลี่ยนโมดูล IGBT มีความยุ่งยากกว่า แต่สามารถทําได้ด้วยอุปกรณ์และส่วนประกอบที่ถูกต้องความเสียหายตามรอยระดับ PCB หรือฟอร์มแวร์ที่เสียหายโดยทั่วไปไม่เศรษฐกิจในการแก้ไขการพิจารณาเชิงปฏิบัติการคือเวลา การซ่อมแซมในร้านเชี่ยวชาญโดยทั่วไปจะวัดในสัปดาห์, ในขณะที่หน่วยสํารองจากเรือที่มี stok ในวัน.สําหรับเครื่องจักรที่กําลังผลิตการซ่อมแซมกลายเป็นที่น่าสนใจมากขึ้นเมื่อหน่วยเป็นตัวประเภทที่หมดอายุที่มีการมีอยู่ในตลาดรองจํากัดมากทําให้การจัดหาสินค้าสํารองยากขึ้นอย่างรวดเร็ว ไม่ว่าจะเป็นต้นทุนสําหรับ H230 ความพร้อมในตลาดปัจจุบันควรตรวจสอบโดยตรง ก่อนที่จะประกอบการซ่อมแซม

ตัวอย่างถูกต้อง ระดับปัจจุบันถูกต้อง สินค้าถูกยืนยัน
