| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-0126-B077 |
เลขส่วน:A06B-0126-B077
ซีรี่ย์:ALPHA AC เซอร์โม่เตอร์
รุ่น:aC6 / 2000
สถานะ:สิ้นการผลิตโดยผู้ผลิต
สภาพ:ปรับปรุง / แลกเปลี่ยน / เงินเกิน
รายการFanuc A06B-0126-B077เป็นเครื่องยนต์ AC servo compact ALPHA วงศ์รุ่น aC6/2000 ที่สร้างขึ้นเพื่อการขับเคลื่อนแกนที่เบาและฟังก์ชันการตั้งตําแหน่งช่วยของเครื่องมือ CNC ขนาดเล็กและกลางทอร์คการทํางาน 6 Nmความเร็วสูงสุด 2,000 รอบต่อนาที และกระแสไฟฟ้าต่อเนื่อง 3.6A นี่คือหนึ่งในมอเตอร์ที่มีภารกิจเบาในครอบครัว ALPHA ช่วงกลาง
สิ่งที่มันขาดในพลังงานสด มันชดเชยในความละเอียดและการทํางานประจําวันที่น่าเชื่อถือ คุณสมบัติที่สําคัญที่สุดในประเภทของแกนรองและเครื่องขับเคลื่อนตําแหน่งที่คอมแพคต์ที่มันถูกติดตั้งเป็นประจํา.
ด้วยน้ําหนัก 13 กิโลกรัม และมีแกนแบบกระชับกระชับแบบ ALPHA ซีรี่ย์ พร้อมเครื่องรหัสกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ

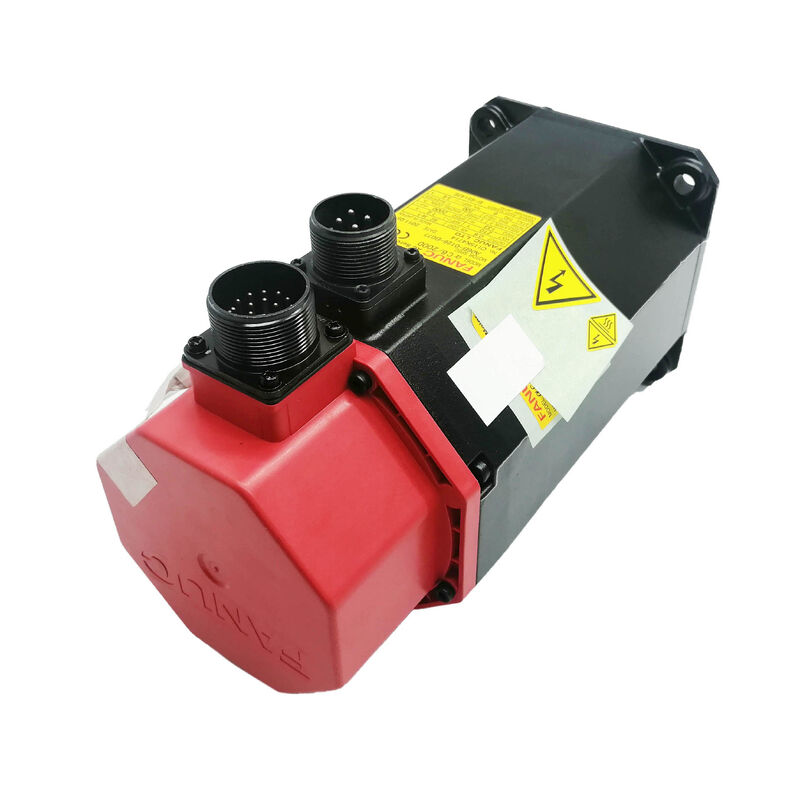

The red end cap identifies it as the ALPHA series — a product generation whose installed base remains active in shops and production facilities where proven machines continue running long after the motors that drive them have left Fanuc's active catalogueเครื่องยนต์นี้ถูกหยุดผลิต แต่ความต้องการในการเปลี่ยนยังคงอยู่ และตลาดที่ปรับปรุงและอุดมสมบูรณ์สําหรับ A06B-0126-B077 สะท้อนความจริงที่เกิดขึ้น
| ปริมาตร | มูลค่า |
|---|---|
| ปริมาณผลิต | 0.6 กิโลกรัม |
| ทอมปอร์คการหยุด | 6 Nm |
| ปัจจุบัน | 3.6 A (RMS) |
| ความเร็วสูงสุด | 2,000 รอบต่อนาที |
| เครื่อง Encoder | I64 เครื่องรหัสกระแทกเพิ่มขึ้น (64,000 ppr) |
| ประเภทหม้อ | หัวหินที่กระชับ |
| เบรก | ไม่มี |
| น้ําหนัก | 13 กก. |
| ซีรี่ย์ | ALPHA aC6/2000 |
| สถานะของผู้ผลิต | หยุดผลิต |
ความแรงผลิต 0.6 kW และมอเตอร์สตอล์ค 6 Nm ทําให้ aC6/2000 อยู่ในจุดเฉพาะเจาะจงในสายครอบครัว ALPHAทอมปอร์ตที่ใช้ในสถานที่ทํางานเท่ากับ A6/2000 (A06B-0127-B077) และ A6/3000 (A06B-0128-B077).
สิ่งที่เปลี่ยนแปลงระหว่างตัวแปรเหล่านี้คือความเร็วสูงสุดและคุณสมบัติไฟฟ้าที่เกี่ยวข้อง: aC6/2000000 รอบต่อนาที ในแรงดันการทํางานที่ต่ํากว่าและกระแสในขณะเดียวกันกับตัวแปรความเร็วสูง, ซึ่งผลิตพลังงานต่อเนื่องที่แตกต่างกันที่ทอมปอร์ตการหยุดเดิม
นี่ไม่ใช่การเสร็จจริง มันคือการเลือกการออกแบบ
มอเตอร์ขนาด 0.6 กิโลวัตถ์ ที่มีทอมปอร์ค 6 นิโอนเมตร และมีเพดาน 2,000 รอบต่อนาที มีขนาดสําหรับแกนที่ทํางานในความเร็วต่ําถึงปานกลาง ภายใต้ภาระที่คงที่ แต่พอเพียง
เครื่องขยายพลังงานที่ขับเคลื่อนมอเตอร์นี้ ทําให้ความต้องการในปัจจุบันต่ํากว่าและระบบขับเคลื่อนแกนรวมทํางานภายในระดับการกําหนดของตนโดยไม่ต้องเครียด ̇ โดยให้ความจุในการใช้งานตรงกับความสามารถของมอเตอร์.
บนศูนย์แปรรูปขนาดเล็ก เครื่องเจาะและ lathes หลายแกนที่ aC6/2000 ถูกติดตั้งเครื่องกลไกสํานักสื่อเครื่องมือ, และฟังก์ชันใต้แกนที่การผสมผสานของความเร็ว 2,000 รอบ / นาทีและทอร์ค 6 Nm เป็นรายละเอียดที่เหมาะสมสําหรับภาระและอัตราจักรกลที่เกี่ยวข้อง
ถึงแม้ว่าการระดับการออกกําลังที่ต่ําต้อยของมอเตอร์, หม้อคอนเปอร์กําหนดกณิตศาสตร์การจับคู่ความแม่นยําที่วางมันอยู่ในประเภทการออกแบบเดียวกันกับตัวแปรหม้อคอนเปอร์ที่ใหญ่กว่าในครอบครัว ALPHA.
โปรไฟล์แกนทรงโคลนตั้งศูนย์กลางส่วนประกอบที่ขับเคลื่อน ‡ หน่วยเชื่อม, กลีบ, หรือยานสลับ ‡ กลางแกนการแทรกแซงที่เหมาะสมกับสิ่งนี้สร้างขึ้นเป็นที่สม่ําเสมอและทนทานต่อการสะสม eccentricity มากกว่าอายุการใช้งานที่ยาวนานกว่าการจัดวางแกนตรงที่เรียบง่าย clamping-only.
ที่ 0.6 kW และ 6 Nm หมุนโค้งไม่จําเป็นที่จะจัดการกับทอร์ค หน่วยยึดจับจัดการกับทอร์คต่ํากว่าง่าย
การมีตัวมันสะท้อนความต้องการความแม่นยําของการใช้งานแกนที่มอเตอร์นี้ใช้: แกนการตั้งตําแหน่งที่คอมแพคตและเมื่อช่างชีวประกอบของตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัว.
ระบบย้ายตัวย่อยภายในครอบครัว B077 ชี้ให้เห็นความละเอียดย่อยที่แตกต่างกัน: #7000 เป็นแกนกระโปรงเรียบขณะที่คําตอบ # 7075 แสดงว่ารุ่น IP67 ที่ปิดปิดของมอเตอร์เดียวกันที่มีแกนกระชับเดียวกันการยืนยันว่าตัวย่อยใดถูกติดตั้ง ก่อนที่จะหาตัวสํารอง จะป้องกันความไม่ตรงกันทางกลที่อินเตอร์เฟซการเชื่อม
I64 ให้ผลักดันตําแหน่ง 64,000 ต่อหมุนหมุนของหมุน ✓ ความตอบสนองเพิ่มเติมมาตรฐานสําหรับสถาปัตยกรรมแกน ALPHA
ที่ 2,000 รอบต่อนาที เครื่อง Encoder สร้าง 2.13 ล้านกระแทกต่อวินาที feeding the ALPHA servo amplifier's velocity and position control loops with the resolution needed for accurate feedrate regulation and tight position endpoint control across the full operating speed range.
การทํางานเรื่อยๆ หมายถึงเครื่องจักรกําหนดตําแหน่งแกนที่สมบูรณ์แบบในแต่ละการเริ่มต้นผ่านลําดับการกํากับ
ในเครื่องคอมแพคต์ที่ใช้ aC6/2000 การตั้งทางโดยทั่วไปจะรวดเร็ว ✓ การเดินทางสั้นไปยังตําแหน่งอ้างอิงบนแกนรอง ใช้เวลาเพียงสองวินาทีไม่ใช่นาที และมันเป็นส่วนหนึ่งของชุดการเริ่มต้นที่ทํางานโดยไม่ต้องมีปัญหาเมื่อเครื่องรหัสและสวิตช์อ้างอิงทั้งสองอยู่ในสภาพที่ดี.
ในมอเตอร์ที่ใช้แล้วที่มีประวัติการใช้งานที่ยาวนาน เครื่องเชื่อม Encoder และสายไฟออกของมันคือส่วนประกอบที่เผชิญกับความเสื่อมเสื่อมมากที่สุด
ด้วยน้ําหนัก 13 กิโลกรัม มอเตอร์นี้เบากว่าจํานวนมากในชุด แต่การเผชิญหน้าของ Encoder กับสภาพแวดล้อมการทํางานการสัมผัสโดยบังเอิญระหว่างการบํารุงรักษาการตรวจสอบเชื่อมต่อและการตรวจสอบสัญญาณยังคงเป็นการตรวจสอบความสําคัญก่อนการติดตั้ง
จากเอกสารการจับคู่เครื่องขยายเสียง FANUC ALPHA เครื่องยนต์ชุด A06B-0126 คู่กับเครื่องขยายเสียงชุด SVM ใน SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-12/20/20และ SVM3-20/20/20 ครอบครัว.6 แรงทํางานต่อเนื่อง สามารถบูรณาการกับแพลตฟอร์มควบคุม CNC ของ Fanuc รวมถึงซีรีส์ 0, 0i, 15, 16, 18 และ 21
ปารามิเตอร์ประเภทมอเตอร์เซอร์โวแอมพลิเฟียเตอร์ต้องตั้งค่าให้ถูกต้องกับรหัส aC6/2000 ก่อนการทํางานแกน
ในประเภทกระแสนี้ ปารามิเตอร์ประเภทมอเตอร์ที่ตั้งค่าไม่ถูกต้อง ส่งผลให้เกิดผลลัพธ์เดียวกันกับมอเตอร์ขนาดใหญ่และความผิดพลาดในการปรับขนาดความเร็ว แค่ในระดับพลังงานที่ต่ํากว่าที่ความผิดพลาดอาจมีลดลง แต่มีอยู่เท่ากัน.
การหยุดผลิตของ Fanuc ของ A06B-0126-B077 เป็นส่วนหนึ่งของวงจรสินค้าปกติ สําหรับชุดมอเตอร์ที่ทํางานแต่เครื่องจักรที่ใช้มันยังคงทํางาน.
สังคมซ่อมแซมที่คุ้นเคยกับมอเตอร์ซีรีส์ ALPHA ใช้ aC6/2000 เป็นประจํา ราคา 13 กิโลกรัมและรูปแบบความผิดปกติทั่วไป (หลอดสอด, เครื่องเชื่อม Encoder, เคลือบกันลมหลังจากการเผชิญหน้ากับสารเย็น) ได้เข้าใจและแก้ไขได้ดี
สําหรับสถานที่บํารุงรักษาเครื่องจักรที่มี aC6/2000 เส้นทางการเปลี่ยนที่ปรับปรุงใหม่มักจะเป็นการกลับมาสู่การผลิตอย่างรวดเร็วและมีประหยัดที่สุด
อุปกรณ์ที่ปรับปรุงใหม่จากร้านซ่อมเซอร์โวเชี่ยวชาญและการทดสอบการขับเคลื่อน (run-up test) คือการลงตรงที่นําแกนกลับมาเป็นรายละเอียดเดิม โดยไม่ต้องปรับปรุงเครื่องที่ต้องการในการเปลี่ยนมอเตอร์.
Q1: A06B-0126-B077 ต่างกันอย่างไรกับ A06B-0127-B077 ในหมุนแรงเดียวกัน?
มอเตอร์ทั้งคู่มีแรงหมุน 6 Nm และแกนกระชับ และทั้งคู่ทํางานถึง 2,000 รอบต่อนาที. A06B-0126-B077 มีอัตราการทํางานต่อเนื่อง 0.6 kW และดึง 3.6A; A06B-0127-B077 มีอัตราการทํางาน 1.0 kW และดึง 4.6A.
พลังงานต่อเนื่องที่สูงกว่าของ B077/0127 สะท้อนออกแบบการล่อที่แตกต่างกันซึ่งส่งผลให้มีพลังงานมากขึ้นในความเร็วปริมาณโดยรักษาแรงหมุนที่เหมือนกันพวกเขาไม่ได้แลกเปลี่ยนกัน ปริมาตรประเภทของมอเตอร์และปริมาตรการปรับปรุง servo ความหมายปัจจุบันแตกต่างกันตรวจสอบเลขชิ้นที่แท้จริงบนป้ายชื่อเครื่องจักร ก่อนที่แหล่งแหล่งแลกเปลี่ยน
Q2: โมดูลเครื่องเสริมเสียง servo ไหนที่เข้ากันได้กับ A06B-0126-B077?
เครื่องยนต์นี้เข้ากันได้กับโมดูล SVM ของ Fanuc ALPHA ในประเภทกระแสไฟฟ้า 20 หน่วย SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-20/20/20 และการตั้งค่าที่เกี่ยวข้องเครื่องเสริมเสียงต้องปารามิเตอร์ด้วยรหัสชนิดมอเตอร์สําหรับ aC6/2000.
เนื่องจากอายุของเครื่อง, ยืนยันว่า อินเตอร์เฟซโคเดอร์ของเครื่องกระตุ้นที่ติดตั้งรองรับโคเดอร์กระแทกเพิ่มเติม I64 ก่อนติดตั้งมอเตอร์สํารองการตั้งค่าอินเตอร์เฟซโคเดอร์ที่ไม่เข้ากันจะผลิตรหัสเตือนโคเดอร์ในการเริ่มต้น.
Q3: เครื่องยนต์นี้ถูกหยุดผลิต
เป็นไปได้ทางเทคนิค แต่ไม่เป็นเรื่องไร้สาระ มอเตอร์รุ่นปัจจุบันในหมุนแรงเดียวกันใช้พินออตเชื่อมต่อที่แตกต่างกัน โปรต็อกอลโคเดอร์ที่แตกต่างกัน และต้องการชนิดเครื่องเสริมพลังงาน servo ที่แตกต่างกัน
การเปลี่ยนรุ่นข้ามต้องการการตรวจสอบการติดตั้งเครื่องจักรกล, การติดตั้งสายไฟใหม่, และโดยทั่วไปการปรับปรุงเครื่องขยายขับเคลื่อนพร้อมกับมอเตอร์.
สําหรับเครื่องยนต์เดียวที่ล้มเหลวบนเครื่องจักรที่ทํางานได้การจัดหาเครื่อง A06B-0126-B077 ที่ได้รับการปรับปรุง เป็นเส้นทางที่มีความสับสนต่ํากว่า และนําแกนกลับมาเป็นรายละเอียดเดิมของเครื่องโดยไม่ต้องใช้งานด้านวิศวกรรมเพิ่มเติม.
คําถามที่ 4: ความสําคัญของรุ่นย่อย #7075 เมื่อเทียบกับรุ่นมาตรฐาน #7000 คืออะไร?
#7000 เป็นการปรับปรุงแกนแบบกระชับแบบมาตรฐานที่มีมาตรฐานการปิดของมอเตอร์ #7075 เป็นตัวแปรที่ปิดของมอเตอร์เดียวกันมีการป้องกันการเข้า IP67 สําหรับอุปกรณ์ที่มีความกังวลเกี่ยวกับการเผชิญหน้ากับสารเย็นที่ตําแหน่งเครื่องยนต์.
ในทางไฟฟ้าและเครื่องจักรกล พวกเขาเหมือนกัน ความแตกต่างคือการปัดกระเป๋าเรือน ถ้าเครื่องยนต์ที่ติดตั้งเป็น # 7075ตัวแทนควรสอดคล้องเพื่อรักษาการคุ้มครองสิ่งแวดล้อมในตําแหน่งแกนนั้น.
Q5: สิ่งที่ควรตรวจสอบเมื่อประเมิน A06B-0126-B077 ที่ใช้
เริ่มต้นด้วยพื้นผิว shaft conical ٪ ตรวจสอบการแตะ, fretting, หรือความเสียหายจากการกระแทกจากการถอนที่ไม่ถูกต้องก่อนหน้านี้ความเสียหายของพื้นผิวกระชับเสี่ยงการแทรกแซงและไม่สามารถซ่อมแซมในสนามตรวจสอบตัวเชื่อม I64 เพื่อหาปินที่เสียหาย และทางออกของสายไฟเพื่อดูว่าเสียหายหรือไม่
วัดความต้านทานการล่อ 3 ขั้นตอนเพื่อสมดุลระยะ และตรวจสอบความต้านทานของอุปกรณ์กันความร้อนกับดิน ∙ ที่ 13 กิโลกรัม มอเตอร์นี้ใช้ได้ง่ายในระหว่างการตรวจสอบ
หมุนหมุนหมุนด้วยมือเพื่อตรวจสอบสภาพยนต์000 รอบ / นาที กับการตรวจสอบสัญญาณโคเดอร์บนเครื่องขยายเสียง Fanuc ALPHA เป็นมาตรฐานที่ถูกต้อง ก่อนที่เครื่องยนต์นี้จะกลับมาใช้งานการผลิต.
