A06B-0121-B077 Fanuc AC servo motor A06B0121B077 AO6B-OI2I-BO77 เครื่องยนต์

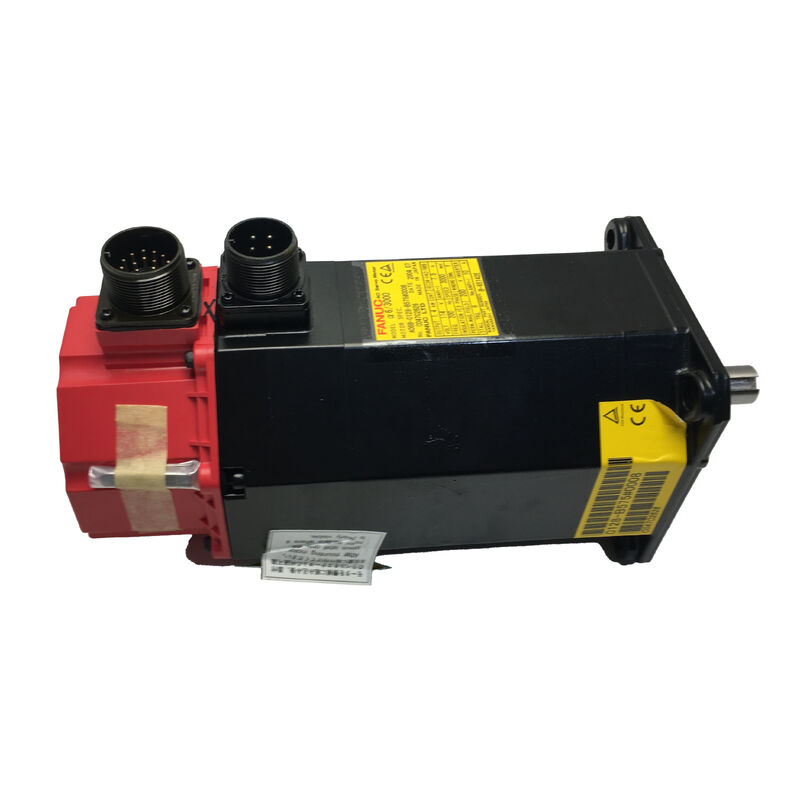

Fanuc A06B-0121-B077 | AC Servo Motor AC3/2000 — เพลาเรียว, I64 Pulse Coder

หมายเลขชิ้นส่วน: A06B-0121-B077

รุ่น: AC3 / 2000

Encoder: I64 Pulse Coder

เพลา: เพลาเรียว

สถานะ: เลิกผลิตโดยผู้ผลิต — มีสินค้า Refurbished & Surplus พร้อมจำหน่าย

สภาพ: Refurbished / Exchange / Surplus

ภาพรวม

มอเตอร์เซอร์โว AC Fanuc A06B-0121-B077 เป็นมอเตอร์เซอร์โว AC จากซีรีส์ AC รุ่นก่อนของ Fanuc — รุ่น AC3/2000 — ทำงานได้ถึง 2,000 RPM พร้อม I64 pulse coder สำหรับการป้อนกลับแบบวงปิด และเพลาเรียวสำหรับเชื่อมต่อทางกลที่แม่นยำ

มอเตอร์รุ่นนี้มาก่อนซีรีส์ ALPHA และ BETA ที่ตามมา และเป็นส่วนหนึ่งของยุคที่ Fanuc กำลังสร้างสถาปัตยกรรมเซอร์โว AC ที่จะกลายเป็นมาตรฐานสำหรับไดรฟ์เครื่องมือเครื่องจักร CNC มานานหลายทศวรรษ

Fanuc ได้เลิกผลิตรุ่นนี้แล้ว แต่ก็ไม่ได้หมายความว่าเครื่องจักรที่ใช้มอเตอร์รุ่นนี้จะใช้งานไม่ได้อีกต่อไป

อุปกรณ์ CNC ที่สร้างขึ้นรอบๆ AC3/2000 ยังคงทำงานได้อย่างมีประสิทธิภาพในโรงงานและสถานประกอบการที่เศรษฐศาสตร์ของการบำรุงรักษาเครื่องจักรที่พิสูจน์แล้วมีค่ามากกว่าต้นทุนและการหยุดชะงักของการเปลี่ยนเครื่องจักรทั้งหมด สำหรับการดำเนินงานเหล่านั้น แหล่งที่เชื่อถือได้ของยูนิต A06B-0121-B077 ที่สามารถซ่อมบำรุงได้ ไม่ใช่ความสะดวกสบาย — แต่เป็นสิ่งจำเป็นสำหรับการบำรุงรักษา

เพลาเรียวและ I64 pulse coder เป็นสองคุณสมบัติที่ทำให้สิ่งนี้เป็นรายการเฉพาะ แทนที่จะสามารถเปลี่ยนทดแทนกันได้

ทั้งสองกำหนดอินเทอร์เฟซทางกลและทางไฟฟ้าที่มอเตอร์เชื่อมต่อกับเครื่องจักร และทั้งสองต้องตรงกันทุกประการเมื่อจัดหาชิ้นส่วนทดแทน การทำความเข้าใจว่าแต่ละส่วนทำอะไรและทำไมจึงสำคัญ จึงเป็นจุดเริ่มต้นที่ใช้งานได้จริงสำหรับทุกคนที่ทำงานกับมอเตอร์รุ่นนี้ในสนาม

ข้อมูลจำเพาะหลัก

AC3/2000 ในประวัติเซอร์โวของ Fanuc

การกำหนด AC3 วางมอเตอร์รุ่นนี้ไว้ในกลุ่มแรงบิดเฉพาะภายในช่วงมอเตอร์เซอร์โว AC รุ่นแรกของ Fanuc — สูงกว่า AC2 หนึ่งระดับ และต่ำกว่าตระกูล AC6 และ AC12 ที่หนักกว่า ซึ่งรองรับไดรฟ์แกนที่ต้องการมากขึ้นในยุคนั้น

ที่ความเร็วสูงสุด 2,000 RPM, AC3/2000 ถูกนำไปใช้กับแกนที่ให้ความสำคัญกับความเร็วปานกลางและเอาต์พุตแรงบิดที่ควบคุมได้ — ประสิทธิภาพการป้อนที่สม่ำเสมอและการวางตำแหน่งที่ทำซ้ำได้ ซึ่งงาน CNC การผลิตต้องการ

มอเตอร์เหล่านี้ถูกจับคู่กับระบบเซอร์โวไดรฟ์ AC ของ Fanuc ในรุ่นเดียวกัน และรวมเข้ากับแพลตฟอร์มควบคุม CNC ของ Fanuc ที่เป็นปัจจุบันในช่วงเวลาที่ผลิต โดยมาตรฐานของสิ่งที่ตามมา อิเล็กทรอนิกส์นั้นเก่ากว่า — แต่โครงสร้างมอเตอร์พื้นฐานมีความทนทาน และยูนิตที่ได้รับการบำรุงรักษาและจัดเก็บอย่างเหมาะสมยังคงทำงานได้อย่างน่าเชื่อถือในการใช้งานเดิม

AC3/2000 ถูกติดตั้งในเครื่องมือเครื่องจักร CNC ขนาดเล็กและขนาดกลางหลากหลายยี่ห้อ OEM ที่ใช้ระบบเซอร์โว Fanuc เป็นมาตรฐานในช่วงเวลานี้

ฐานการติดตั้งกว้างขวางพอที่โหมดความล้มเหลว ข้อกำหนดการบริการ และลักษณะประสิทธิภาพของมอเตอร์เป็นที่เข้าใจกันดีในชุมชนซ่อมแซมเซอร์โวเฉพาะทาง

เพลาเรียว — การเชื่อมต่อที่แม่นยำตามการออกแบบ

เพลาเรียวบน A06B-0121-B077 เป็นโปรไฟล์กรวยที่ผ่านการกลึง ซึ่งสร้างการจับยึดแบบแทรกที่ศูนย์กลางตัวเองกับส่วนประกอบขับเคลื่อนที่เข้าคู่กัน — โดยทั่วไปคือพูลเลย์, ดุมต่อ, หรือส่วนประกอบขับเคลื่อนโดยตรงที่เจาะให้เข้ากับรูปทรงเรียวที่เข้าคู่กัน

การออกแบบนี้สร้างการเชื่อมต่อทางกลที่ศูนย์กลางและไม่มีระยะคลอน โดยไม่ต้องอาศัยลิ่มหรือการยึดเพลาเพียงอย่างเดียว และช่วยให้สามารถถอดและติดตั้งส่วนประกอบที่ขับเคลื่อนใหม่ได้ด้วยการเข้าคู่ที่ทำซ้ำได้ทุกครั้ง — โดยมีเงื่อนไขว่าได้ปฏิบัติตามขั้นตอนการถอดที่ถูกต้อง

บนเครื่องจักรที่ออกแบบโดยใช้มอเตอร์เพลาเรียว ส่วนประกอบที่ขับเคลื่อน — พูลเลย์, ดุม, อะไรก็ตามที่มอเตอร์เชื่อมต่อ — จะถูกเจาะให้เข้ากับรูปทรงเรียวเฉพาะนี้ การเปลี่ยนด้วยมอเตอร์เพลาตรง จำเป็นต้องเปลี่ยนส่วนประกอบเหล่านั้นด้วย ซึ่งจะเปลี่ยนสิ่งที่ควรจะเป็นการเปลี่ยนมอเตอร์ให้เป็นงานทางกลที่ใหญ่ขึ้นอย่างมาก

นี่คือเหตุผลว่าทำไมการตรวจสอบประเภทเพลา ก่อนสั่งซื้อชิ้นส่วนทดแทน จึงไม่ใช่ทางเลือก: การไปถึงสถานที่ทำงานด้วยการกำหนดค่าเพลาที่ไม่ถูกต้อง จะทำให้การซ่อมแซมล่าช้าและเพิ่มต้นทุนที่สามารถหลีกเลี่ยงได้

เมื่อตรวจสอบหรือถอดส่วนประกอบขับเคลื่อนออกจากเพลาเรียว รูปทรงเรียวจะต้องถูกคลายออกอย่างถูกต้อง — โดยใช้เครื่องมือดึงที่เหมาะสม หรือวิธีการคลายรูปทรงเรียว — แทนที่จะใช้เครื่องมือกระแทกเพื่อถอดส่วนประกอบออก

การถอดที่ไม่ถูกต้องจะทำให้พื้นผิวเรียวเป็นรอย ซึ่งจะลดทอนการจับยึดแบบแทรกเมื่อติดตั้งใหม่ และอาจทำให้เกิดการสั่นหรือข้อผิดพลาดในการวางตำแหน่งระหว่างการทำงาน

I64 Pulse Coder

I64 คือ pulse coder — คำศัพท์ของ Fanuc สำหรับ incremental encoder ที่รวมอยู่ในด้านหลังของโครงมอเตอร์ — ซึ่งให้สัญญาณป้อนกลับตำแหน่งและความเร็วแก่เซอร์โวไดรฟ์ AC

มันสร้างพัลส์ตำแหน่งที่อ้างอิงกับช่องเครื่องหมาย โดยลำดับการโฮมของเครื่องจักรจะกำหนดการอ้างอิงแกนสัมบูรณ์ในแต่ละครั้งที่เปิดเครื่อง นี่คือสถาปัตยกรรมการป้อนกลับมาตรฐานสำหรับแพลตฟอร์ม CNC ที่มอเตอร์รุ่นนี้ถูกจับคู่ด้วย

"64" ในการกำหนด I64 หมายถึงลักษณะจำนวนพัลส์ของ encoder ซึ่งกำหนดความละเอียดของการป้อนกลับตำแหน่งที่มีให้แก่เซอร์โวไดรฟ์

ความละเอียดนี้ต้องตรงกันระหว่างมอเตอร์และระบบไดรฟ์ — การติดตั้งมอเตอร์ที่มีข้อกำหนด pulse coder แตกต่างกันโดยไม่ปรับปรุงพารามิเตอร์ของเซอร์โวไดรฟ์ จะทำให้เกิดข้อผิดพลาดในการปรับสเกลตำแหน่ง และอาจสร้างการแจ้งเตือนข้อผิดพลาด encoder ที่ป้องกันไม่ให้แกนทำงาน

สภาพของ pulse coder เป็นสิ่งแรกๆ ที่ต้องประเมินในมอเตอร์ AC3/2000 มือสองใดๆ สำหรับยูนิตที่มีประวัติการบริการยาวนาน หรือมีร่องรอยการสัมผัสกับสารหล่อเย็น โครง pulse coder และขั้วต่อเป็นจุดที่มักจะล้มเหลว

ขั้วต่อที่เสียหาย หมุดที่ขึ้นสนิม และสิ่งปนเปื้อนภายในโครง pulse coder ล้วนทำให้เกิดสัญญาณป้อนกลับที่ไม่สม่ำเสมอหรือเสื่อมสภาพ ซึ่งแสดงเป็นข้อผิดพลาดตำแหน่งแกนหรือสภาวะที่ควบคุมไม่ได้ที่ไดรฟ์ — มักจะวินิจฉัยผิดว่าเป็นข้อผิดพลาดของไดรฟ์ ก่อนที่จะระบุว่า pulse coder เป็นต้นเหตุ

สถานะเลิกผลิตและสิ่งที่หมายถึงสำหรับผู้ใช้

Fanuc ได้เลิกผลิต A06B-0121-B077 เนื่องจากสายผลิตภัณฑ์มีการพัฒนาและรุ่นมอเตอร์ใหม่ๆ เข้ามาแทนที่ มอเตอร์รุ่นนี้ไม่ได้ผลิตอีกต่อไป และสต็อกโรงงานใหม่ก็ไม่มีจำหน่ายผ่านช่องทางปกติ

สำหรับโรงงานที่ใช้เครื่องจักรที่ต้องพึ่งพามอเตอร์รุ่นนี้ ตัวเลือกคือสินค้า Refurbished ที่ได้มาจากบริษัทซ่อมแซมเซอร์โวเฉพาะทาง, สินค้า New-Old-Stock ที่ผ่านการตรวจสอบแล้ว (หากมี), และโปรแกรมแลกเปลี่ยนที่คืนยูนิต Refurbished ที่เหมือนกันเพื่อแลกกับยูนิตที่เสีย

การ Refurbishment ที่ดำเนินการอย่างดีบนมอเตอร์ AC3/2000 จะครอบคลุมการตรวจสอบและทดสอบขดลวด, การเปลี่ยนตลับลูกปืน, การประเมิน pulse coder และหากจำเป็น การเปลี่ยนหรือซ่อมแซม, การตรวจสอบเพลาเรียว, และการทดสอบการทำงานเต็มรูปแบบก่อนที่ยูนิตจะถูกส่งกลับเข้าสต็อก

นี่คือมาตรฐานที่สำคัญ — มอเตอร์ที่ผ่านการตรวจสอบด้วยสายตาเพียงอย่างเดียว ไม่เหมือนกับมอเตอร์ที่ได้รับการทดสอบภายใต้ภาระงานและได้รับการยืนยันในทุกพารามิเตอร์หลัก

สำหรับโรงงานที่ต้องการเวลาทำงานสูง การมีอะไหล่ A06B-0121-B077 ที่ผ่านการตรวจสอบแล้วสำรองไว้บนชั้นวาง เป็นการลดความเสี่ยงที่ตรงไปตรงมา

สำหรับมอเตอร์ที่เลิกผลิตแล้ว ตลาดมีความผันผวนและไม่รับประกันความพร้อมใช้งาน การค้นพบว่ายูนิตที่ซ่อมบำรุงได้นั้นหายากในขณะที่เครื่องจักรของคุณหยุดทำงาน คือเวลาที่แย่ที่สุดที่จะค้นพบข้อเท็จจริงนี้

คำถามที่พบบ่อย

Q1: A06B-0121-B077 เลิกผลิตแล้ว — สินค้า Refurbished เชื่อถือได้สำหรับการผลิตหรือไม่?

ใช่ ตราบใดที่มาจากโรงงานซ่อมแซมเซอร์โวที่มีชื่อเสียง ซึ่งดำเนินการทดสอบที่บันทึกไว้ แทนที่จะเป็นการตรวจสอบด้วยสายตาเพียงอย่างเดียว

AC3/2000 ที่ได้รับการ Refurbish อย่างเหมาะสม จะมีการเปลี่ยนตลับลูกปืน, ทดสอบขดลวดเพื่อความสมดุลของความต้านทานและความสมบูรณ์ของฉนวน, ประเมิน pulse coder, และทำการทดสอบการทำงานแบบไม่มีโหลดเต็มรูปแบบก่อนขาย คุณภาพการ Refurbishment แตกต่างกันอย่างมากในแต่ละผู้จำหน่าย — ขอเอกสารการทดสอบก่อนตัดสินใจซื้อยูนิตสำหรับแกนที่สำคัญต่อการผลิต

Q2: สามารถอัปเกรด A06B-0121-B077 เป็นมอเตอร์ Fanuc ซีรีส์ ALPHA หรือ BETA รุ่นใหม่กว่าได้หรือไม่?

ในทางทฤษฎี การอัปเกรดรุ่นสามารถทำได้ แต่ไม่ใช่การเปลี่ยนแบบง่ายๆ เพลาเรียว, ขนาดการติดตั้ง, การเชื่อมต่อขั้วต่อ, และอินเทอร์เฟซการป้อนกลับ ล้วนแตกต่างกันระหว่างซีรีส์ AC3 และซีรีส์ ALPHA หรือ BETA รุ่นหลังๆ

โดยทั่วไปแล้ว การอัปเกรดเซอร์โวไดรฟ์มักจะจำเป็นควบคู่ไปกับการเปลี่ยนมอเตอร์ และการควบคุม CNC ต้องรองรับมอเตอร์และประเภท encoder ใหม่ สำหรับเครื่องจักรที่วางแผนการอัปเกรดไดรฟ์เต็มรูปแบบอยู่แล้ว การทำเช่นนี้อาจสมเหตุสมผล — สำหรับการเปลี่ยนมอเตอร์แบบตรงไปตรงมา ยูนิต AC3/2000 ที่เหมือนกันจะมีความเสี่ยงและการหยุดชะงักน้อยกว่ามาก

Q3: จะเกิดอะไรขึ้นหาก I64 pulse coder เสียหาย — ยังสามารถใช้มอเตอร์ได้หรือไม่?

ไม่สำหรับการทำงานเซอร์โวแบบวงปิด Pulse coder คือแหล่งป้อนกลับตำแหน่งและความเร็วที่เซอร์โวไดรฟ์ต้องการเพื่อปิดวงจรควบคุม Pulse coder ที่เสียหรือเสื่อมสภาพจะทำให้เกิดข้อผิดพลาดตำแหน่ง, การเลื่อนแกน, หรือการแจ้งเตือนข้อผิดพลาด encoder ที่ป้องกันไม่ให้การทำงานปกติ

ในบางกรณี Pulse coder สามารถเปลี่ยนเป็นชุดประกอบแยกต่างหากได้โดยโรงงานซ่อมแซมเซอร์โวเฉพาะทาง — ความเป็นไปได้ขึ้นอยู่กับระดับความเสียหายและสภาพของอินเทอร์เฟซการติดตั้ง encoder ของมอเตอร์

Q4: ความสำคัญของการถอดเพลาเรียวอย่างถูกต้องเมื่อทำการซ่อมบำรุงมอเตอร์รุ่นนี้มีความสำคัญเพียงใด?

มาก เพลาเรียวอาศัยการจับยึดแบบแทรกที่แม่นยำระหว่างเพลามอเตอร์และส่วนประกอบขับเคลื่อนที่เข้าคู่กัน หากพูลเลย์หรือดุมต่อถูกบังคับออกด้วยเครื่องมือกระแทก แทนที่จะถอดออกด้วยเครื่องมือดึงรูปทรงเรียวที่เหมาะสม พื้นผิวเรียวจะเกิดรอย

เพลาเรียวที่เป็นรอยจะทำให้การจับยึดแบบแทรกไม่สมบูรณ์เมื่อติดตั้งใหม่ ซึ่งส่งผลให้เพลาเกิดการสั่น — และการสั่นที่ไดรฟ์แกนจะแสดงออกมาเป็นการสั่น, ข้อผิดพลาดตำแหน่ง, และการสึกหรอของตลับลูกปืนที่เร็วขึ้น ขั้นตอนการถอดที่ถูกต้องไม่ใช่ทางเลือกสำหรับมอเตอร์เพลาเรียว

Q5: โหมดความล้มเหลวที่พบบ่อยที่สุดบน AC3/2000 ในวัยนี้คืออะไร?

การสึกหรอของตลับลูกปืนเป็นสิ่งที่พบได้บ่อยที่สุดในมอเตอร์ที่มีประวัติการบริการยาวนาน — อาการคือเพลาขรุขระ, เสียงดังขณะทำงาน, และในที่สุดก็เกิดการสั่นที่ส่งผลต่อความแม่นยำของแกน

ความล้มเหลวของ Pulse coder จากการปนเปื้อนสารหล่อเย็นหรือการเสื่อมสภาพของขั้วต่อเป็นปัญหาที่พบบ่อยเป็นอันดับสอง โดยทั่วไปจะแสดงเป็นข้อผิดพลาดการป้อนกลับตำแหน่งหรือการแจ้งเตือนแกน การเสื่อมสภาพของฉนวนขดลวดจากการใช้งานเกินกำลังอย่างต่อเนื่องหรือการซึมของสารหล่อเย็นนั้นพบน้อยกว่าแต่ร้ายแรงกว่า — จำเป็นต้องพันขดลวดใหม่เพื่อคืนสภาพมอเตอร์ให้ใช้งานได้ ทั้งสามอย่างสามารถระบุได้ผ่านการทดสอบบนแท่นทดสอบที่เหมาะสมก่อนการติดตั้งใหม่
